Поплавковые датчики уровня (уровнемеры) с интерфейсом RS-485 с фланцевым присоединением в соответствии с ГОСТ 33259-2015 ОВЕН ПДУ-RS
Описание
Поплавковые датчики уровня (уровнемеры) с интерфейсом RS-485 с фланцевым присоединением в соответствии с ГОСТ 33259-2015 ОВЕН ПДУ-RS
Особенности:
- Цифровой интерфейс RS-485 (Modbus RTU).
- Диапазон преобразования уровня: 250…4 000 мм.
- Дискретность преобразования: 5 или 10 мм.
- Температура измеряемой среды: -60…+ 125 °C.
- Давление: от вакуума до 1 MПa (для датчиков с присоединением CLAMP) и до 2 МПа (для датчиков с резьбовым и фланцевым присоединением).
- Плотность рабочей среды: ≥ 0,65 г/см3.
- Устойчивы к пене и пузырькам, могут работать с вязкими жидкостями.
- Возможно изготовление с резьбовым креплением G2.
- Возможно изготовление с креплением типа CLAMP в соответствии с DIN 32676 (DN = 65, 80, 100 мм).
- Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*.
- Срок службы - 10 лет.
- Возможно специальное исполнение по запросу заказчика.
* срок изготовления и стоимость предоставляется по запросу.
Резьбовое присоединение G2 |
Присоединение CLAMP |
Фланцевое присоединение |
Принцип действия и особенности конструкции датчиков уровня ОВЕН ПДУ-RS
Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по штоку, в котором находится матрица герконов и сопротивлений. Под воздействием магнитного поля происходит срабатывание герконов, цепь работает по схеме трёхпроводного потенциометра. При изменении уровня жидкости прямо пропорционально изменяется выходное сопротивление датчика, преобразуемое в цифровой код для передачи данных по сети RS-485 (протокол Modbus RTU).
Применение датчиков уровня ОВЕН ПДУ-RS
Уровнемеры ПДУ-RS предназначены для измерения уровня жидкости (воды, масла, молочных продуктов, соков, вино-водочных напитков) в различных резервуарах. Датчики устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
Протокол Modbus RTU позволяет передавать данные по сети RS-485 и подключать его напрямую к контроллерам, облачным сервисам и другим системам управления. Использование поплавковых датчиков ПДУ-RS значительно упрощает и удешевляет пуско-наладочные работы ввиду освобождения части аналоговых входов применяемых в системе контроллеров и модулей.
Наименование параметра |
Значение |
Характеристики питания | |
Напряжение питания постоянного тока |
12…42 В(номинальное - 24 В) |
Потребляемая мощность, не более |
0,35 ВА |
Выходной сигнал |
RS-485 |
Время установления рабочего режима (предварительный прогрев): | |
- после включения напряжения питания, не более |
10 мин |
- после кратковременного (не более 5 с) пропадания напряжения питания, не более |
10 с |
Метрологические характеристики | |
Диапазон преобразования уровня (L) |
от 0 до 250...4 000 мм (в зависимости от исполнения) |
Дискретность преобразования |
5 или 10 мм (в зависимости от исполнения) |
Интерфейс RS-485 | |
Скорости обмена |
9600, 14400, 19200, 38400, 57600, 115200 бит/с |
Протокол связи |
Modbus RTU |
Режим работы в сети |
Slave |
Входное сопротивление |
96 кОм (1/8 от стандартной нагрузки) |
Время установления выходного
сигнала |
0,5 с |
Характеристики конструкции | |
Расположение оси крепежного отверстия датчика в резервуаре |
Вертикально |
Материал рабочей части датчика |
Сталь 12Х18Н10Т (шток) и AISI 316L (поплавок) |
Степень защиты корпуса по ГОСТ 14254 |
IP65 |
Максимальный диаметр отверстия кабельного ввода |
8,5 мм |
Условия эксплуатации: | |
Температура окружающей среды |
-40…+85 °С. |
Температура контролируемой среды |
-60…+125 °С. |
Давление контролируемой среды |
не более 2 МПа - для датчиков с резьбовым и фланцевым присоединением; |
Плотность контролируемой среды |
не менее 0,65 г/см3 |
Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика |
ПДУ-RS с присоединением G2
ПДУ-RS с присоединением типа CLAMP в соответствии с DIN 32676

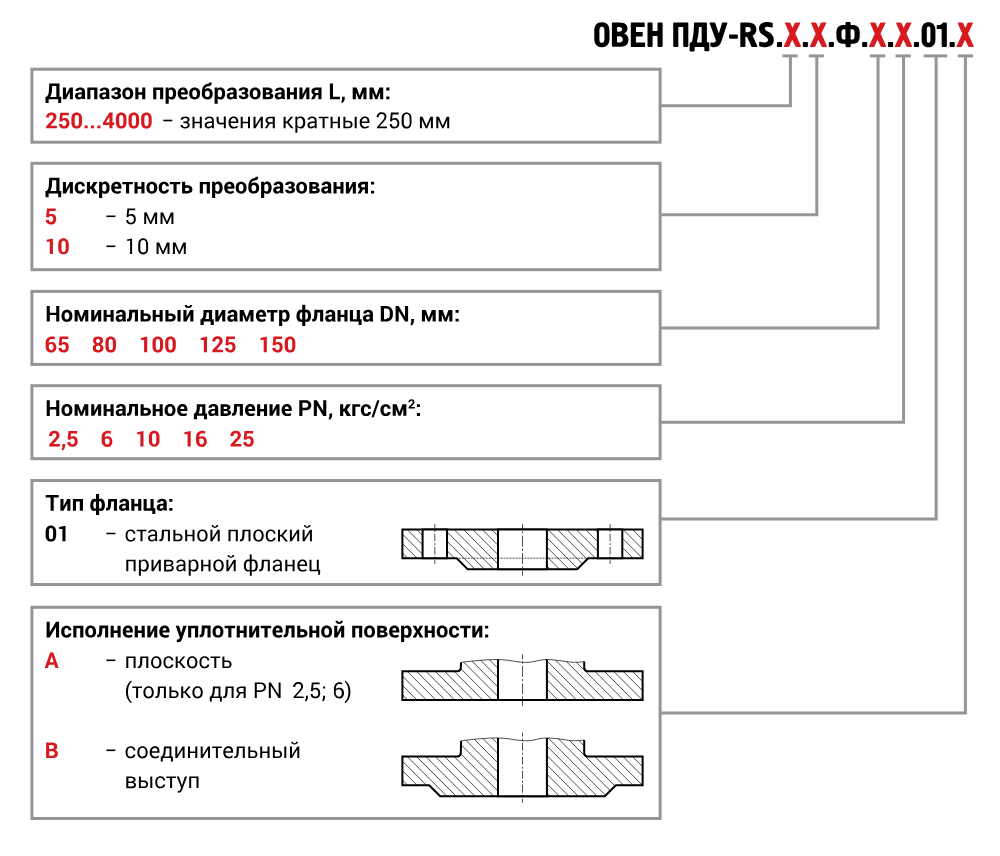

ПДУ-RS с фланцевым присоединением в соответствии с ГОСТ 33259-2015
|
Для монтажа уровнемера ПДУ-RS рекомендуем приобрести бобышку серии Б.П.7, созданную специально в качестве ответной части под датчик ПДУ-RS с присоединительной резьбой G2. Бобышка поставляется в комплекте с уплотнительной прокладкой из бутадиен-нитрильного каучука (NBR), которая обеспечивает
герметизацию систем при монтаже датчика. | |
Для монтажа уровнемера ПДУ-RS рекомендуем приобрести комплект CLAMP, состоящий из ответного патрубка, уплотнения, заглушки и зажимного хомута. Все детали комплекта изготовлены из прочной нержавеющей стали AISI 304 с габаритами, соответствующими немецкому стандарту DIN 32676. В качестве уплотнения используется резина EPDM. | ||
Для конфигурирования датчика через ПК рекомендуем приобрести компактный преобразователь интерфейсов USB и RS-485 АС4-М. Преобразователь позволяет подключать к промышленной информационной сети RS-485 персональный компьютер, имеющий USB-порт. | ||
Для
питания ПДУ-RS стабилизированным напряжением постоянного тока |
