ПДУ-И-Exd с присоединением типа CLAMP в соответствии с DIN 32676 ОВЕН

Типы присоединения к процессу

Резьбовое присоединение G2

Присоединение CLAMP

Фланцевое присоединение

Принцип действия и особенности конструкции датчиков уровня ОВЕН ПДУ-И

 Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по штоку, в котором
 находится матрица герконов и сопротивлений. Под воздействием магнитного поля происходит
 срабатывание герконов, цепь работает по схеме трёхпроводного потенциометра. При изменении
 уровня жидкости изменяется выходное сопротивление датчика, преобразуемое в выходной сигнал
 4…20 мА, что прямо пропорционально уровню жидкости.

Технические характеристики

Наименование параметра

Значение

Характеристики питания

 Схема подключения

двухпроводная

 Род питающего тока

постоянный

 Напряжение питания постоянного тока

12…36 В

 Потребляемая мощность, не более

1 Вт

 Выходной сигнал

4…20 мА

Метрологические характеристики

 Диапазон преобразования уровня (L)

от 0 до 250...4000 мм (в зависимости от исполнения)

 Дискретность преобразования

5 или 10 мм (в зависимости от исполнения)

Характеристики конструкции

 Расположение оси крепежного отверстия датчика в резервуаре

вертикально

 Диаметр наружной оболочки соединительного кабеля

4...8 мм

 Сечение соединительных проводов

0,2…2 мм²

 Материал рабочей части датчика

сталь 12Х18Н10Т (шток) и AISI 316 (поплавок)

 Степень защиты по ГОСТ 14254

IP67

Параметры взрывозащиты

 Маркировка по ГОСТ 31610.0 (IEC 60079-0)

1 Ex d IIC T4 Gb

 Условия эксплуатации
 Температура окружающей среды от -40 до +85 °С;
 Температура контролируемой среды от -60 до +125 °С;
 Давление контролируемой среды не более 2 МПа;
 Плотность контролируемой среды не менее 0,65 г/см3;
 Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.

Модификации

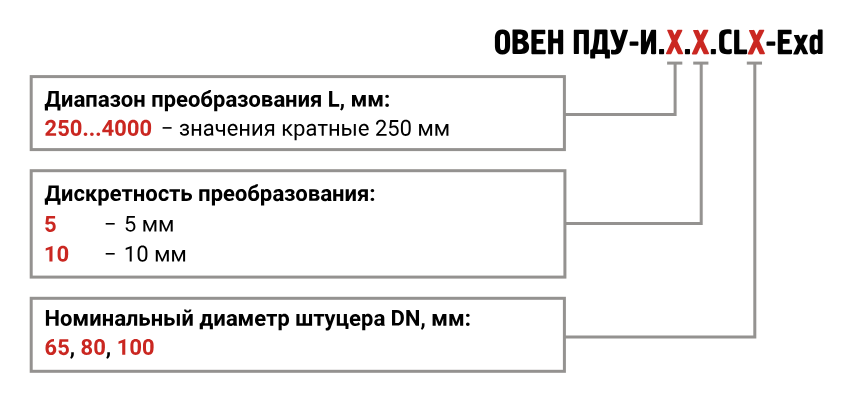

ПДУ-И-Exd с
присоединением G2

ПДУ-И-Exd с присоединением
типа CLAMP в соответствии
с DIN 32676

ПДУ-И-Exd с фланцевым
присоединением в
соответствии с ГОСТ 33259-2015

 Для монтажа уровнемера ПДУ-И рекомендуем приобрести бобышку серии Б.П.7,
 созданную специально в качестве ответной части под датчик ПДУ-И с
 присоединительной резьбой G2. Бобышка поставляется в комплекте с уплотнительной
 прокладкой из бутадиен-нитрильного каучука (NBR), которая обеспечивает герметизацию
 систем при монтаже датчика. Бобышка изготавливаются из стали AISI 304.

Перейти

 Для индикации уровня, измеряемого с помощью ПДУ-И, рекомендуем использовать
 компактный измеритель аналоговых сигналов ИТП. С помощью измерителя можно
 отображать как численное значение уровня, так и в формате двухцветной вертикальной
 диаграммы. В ИТП есть возможность задавать уставки и формировать выходной сигнал
 с помощью встроенного транзисторного ключа. Прибор можно закрепить на DIN-рейку,
 в щит, на стену или на трубу.

Перейти

 Для питания ПДУ-И стабилизированным напряжением постоянного тока
 рекомендуем использовать блоки питания для датчиков.

Перейти
