ДТПХхх5М.И термопары ОВЕН с выходным сигналом 4…20 мА
Много
Нашли дешевле?

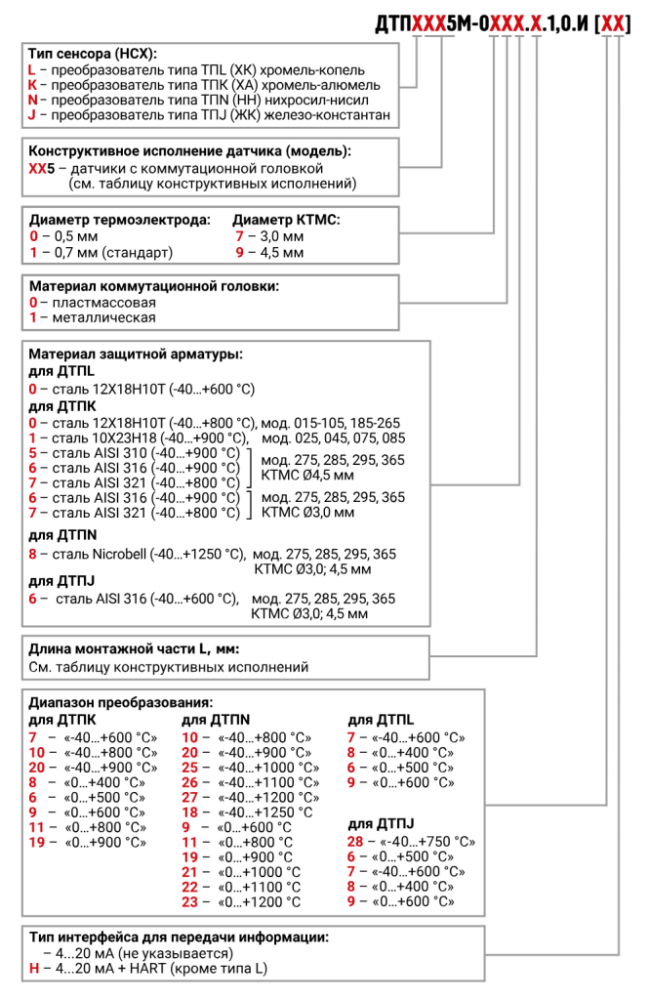

ДТП
Х
Х
М-0
Х
Х
Х
.
Х
.1,0.И
[
Х
X
]
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
ДТПХхх5М.И термопары с выходным сигналом 4…20 мА
Преобразователи термоэлектрические ОВЕН ДТП-И со встроенным нормирующим преобразователем предназначены для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА или 4-20 мА+ цифровой протокол HART.
Изготавливаются на базе термопар типов L (ТХК), К (ТХА), N (ТНН), J (ТЖК).
В состав термопреобразователей входят:
- первичный преобразователь (термозонд) - преобразователь термоэлектрический (ДТП);
- измерительные преобразователи НПТ-3 или преобразователь «4…20 мА + HART», встроенные в головку датчика.
Датчики поставляются настроенными на определенный температурный диапазон, выбираемый при заказе.
Отличительные особенности
- Для подключения ДТП.И ко вторичным приборам можно использовать медные провода.
- Линия связи «датчик - прибор» может составлять сотни метров.
- Улучшенная помехозащищенность линии связи.
- Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
- Гарантийный срок эксплуатации и интервал между поверками: 2 года.
- Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.
| Конструктивное исполнение | Модель | Параметры | Материал защитной арматуры | Длина монтажной части L*, мм |
|---|---|---|---|---|
|
|
015 | D=8 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| 025 | D=10 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С) |
||
|
Подвижный штуцер |
035 |
D=8 мм, M=20×1,5 мм, S=22 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) |
|
| 045 |
D=10 мм, M=20×1,5 мм, S=22 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С) |
||
|
Подвижный штуцер |
055 |
D=10 мм, M=20×1,5 мм, S=22 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) |
80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
|
065 |
D=8 мм, M=20×1,5 мм, S=27 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| 075 |
D=10 мм, M=20×1,5 мм, S=27 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С) |
||
| 085 |
D=10 мм, M=27×2 мм, S=32 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С) |
||
|
Подвижный штуцер |
095 |
D=10 мм, M=20×1,5 мм, S=22 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) |
|
|
|
105 |
D=8 мм, M=20×1,5 мм, S=27 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) |
|
|
Подвижный штуцер |
185 |
D=10 мм, M=22×1,5 мм, S=27 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С) |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| 195 |
D=10 мм, M=27×2 мм, S=32 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С) |
||
|
Подвижный штуцер |
205 |
D=10 мм, M=22×1,5 мм, S=27 мм, R=9,5 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С) |
|
| 215 |
D=10 мм, M=27×2 мм, S=32 мм, R=12 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С) |
||
|
Подвижный штуцер |
265 |
D=6 мм, M=22×1,5 мм, S=27 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000 |
|
|
275 |
D=3 мм D=4,5 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С), диаметр КТМС 3,0 мм ДТПK сталь AISI 321 (-40…+800 °С), диаметр КТМС 3,0 мм диаметр КТМС 4,5 мм сталь AISI 310 (-40…+900 °С), диаметр КТМС 4,5 мм сталь AISI 316 (-40…+900 °С), диаметр КТМС 4,5 мм диаметр КТМС 3,0 мм ДТПN сплав Nicrobell D (-40…+1250 °С), диаметр КТМС 4,5 мм диаметр КТМС 3,0 мм ДТПJ сталь AISI 316 (-40…+750 °С), диаметр КТМС 3,0 мм диаметр КТМС 4,5 мм |
60...30000 кратно 10 |
|
Подвижный штуцер |
285 |
D=3 мм D=4,5 мм M=20×1,5 мм S=22 мм |
||
|
Подвижный штуцер |
295 |
D=3 мм D=4,5 мм M=20×1,5 мм S=22 мм |
||
|
|
365 |
D=3 мм D=4,5 мм M=20×1,5 мм S=22 мм |
Конструктивные исполнения высокотемпературных датчиков
| Конструктивное исполнение | Модель | Параметры | Материал защитной арматуры | Длина монтажной части L*, мм |
|---|---|---|---|---|
|
| 125 | D = 20 мм |
ДТПL сталь 12Х18Н10Т (-40...+600 °С) сталь AISI 316Ti (-40...+600 °С) Диаметр КТМС 3,0 мм ДТПK сталь 12Х18Н10Т (-40...+800 °С) сталь15Х25Т (-40...+1000 °С) сталь AISI 316Ti (-40...+900 °С) сталь AISI 310 (-40...+1100 °С) стальХН45Ю (-40...+1100 °С) Диаметр КТМС 4,5 мм ДТПN сталь AISI 310 (-40...+1100 °С) сталь ХН45Ю (-40...+1250 °С) Диаметр КТМС 4,5 мм | 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
| 135 |
D = 20 мм, M = 27×2 мм**, S = 32 мм | ||
|
| 225 | D = 20 мм |
ДТПK стальХН45Ю (-40...+1100 °С) Диаметр КТМС 4,5 мм ДТПN сталь ХН45Ю (-40...+1250 °С) Диаметр КТМС 4,5 мм | |
|
| 145 |
D = 12 мм, D1 = 20 мм |
ДТПK корунд CER795 (-40...+1100 °С) Диаметр КТМС 4,5 мм ДТПN корунд CER795 (-40...+1250 °С) Диаметр КТМС 4,5 мм | |
|
| 155 |
D = 20 мм, D1 = 30 мм | ||
|
| 165 |
D = 20 мм, D1 = 30 мм, M = 27×2 мм**, S = 32 мм |
* Длина монтажной части L выбирается при заказе. Для модели 115 при заказе указывается соотношение длин L1 / L2.
** По спец. заказу возможно изготовление датчика с трубной резьбой.
Для ДТПХ мод. 145, 155, 165:
- температура в зоне перехода от корундовой части к металлической не должна превышать 800 °С;
- скорость нагрева корундового чехла не должна превышать 150 °С/мин, погружение в измеряемую среду - плавное.
| Конструктивное исполнение головки | Под НПТ-3 | |
|---|---|---|
| Материал головки | Пластмассовая | Металлическая |
| Чертеж |
|
|
| Кабельный ввод | М16×1,5 | М20×1,5 |
| Диаметр подключаемого кабеля | до 10 мм | |
| Степень пылевлагозащиты | IP 54 | IP 65 |
| L, мм | L2, мм | |
|---|---|---|
| ДТПХ145 | ДТПХ155 | |
| 250 | 80 | |
| 320 | 80 | |
| 400 | 80 | |
| 500 | 80 | |
| 630 | 80 | |
| 800 | 200 | |
| 1000 | 400 | |
| 1250 | 650 | |
| 1600 | 1000 | |
| 2000 | 1400 | 1000 |
| Наименование | Значение | |
|---|---|---|
| ДТПХхх5.И | ДТПХхх5.И-H | |
| Номинальное значение напряжения питания (постоянного тока) | 24В | |
| Диапазон допустимых напряжений питания (постоянного тока) | 12...36 В | |
| Максимальная мощность, потребляемая преобразователем | 0,8 Вт | |
| Диапазон выходного тока преобразователя | 4...20мА | |
| Интерфейс HART v.7 | Нет | Есть |
| Вид зависимости «ток от температуры» | линейная | |
| Нелинейность преобразования, не хуже | ±0,2 % | |
| Разрядность цифро-аналогового преобразователя, не менее | 12 бит | |
| Сопротивление каждого провода, соединяющего преобразователь с термометром сопротивления, Ом, не более | 30 | |
| Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более | 100 | |
| Номинальное значение сопротивления нагрузки (при напряжении питания 24 В) | 533 Ом ± 5 % | |
| Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В) | 1067Ом | |
| Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более | 30 с | |
| Показатель тепловой инерции, не более | 20...40 с | |
| Средний срок службы | не менее 10 лет | |
Датчик может быть подключен к нескольким вторичным устройствам. При этом суммарное значение номинальной нагрузки (при напряжении питания 24 В) должно быть порядка 500 Ом ± 5,0 %.
В системе, построенной с применением интерфейса HART, можно использовать до 15 датчиков, подключенных параллельно. При этом подключение HART-коммуникатора или ПК с HART-модемом выполняется к точкам АБ или БВ (см. инструкцию по подключению на конкретный HART-модем или HART-коммуникатор).
Пример схемы подключения датчика с выходным сигналом 4…20 мА во взрывозащищенном исполнении к нескольким вторичным устройствам
Датчик с цифровым выходным сигналом HART-протокола имеет возможность передавать информацию об измеряемой величине в цифровом виде по двухпроводной линии связи вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).
Схема передачи цифрового сигнала от датчика к устройствам, поддерживающим HART-протокол
HART-интерфейс подразумевает работу в режиме «ведущий-ведомый» (master-slave), при этом датчик выступает в качестве ведомого (slave). Соответственно, необходимо наличие в сети ведущего (master), в качестве которого может использоваться ПК или прибор высокого уровня, например, ПЛК.В системе, построенной с применением интерфейса HART, можно использовать до 15 датчиков, подключенных параллельно. При этом подключение HART-коммуникатора или ПК с HART-модемом выполняется к точкам АБ или БВ (см. инструкцию по подключению на конкретный HART-модем или HART-коммуникатор).
Схема подключения нескольких датчиков в системе, построенной с применением интерфейса HART
ПРИМЕЧАНИЕ. При подключении нескольких датчиков каждый из них должен иметь свой уникальный номер. Номер датчику присваивается во время конфигурирования.
