ДТПХхх1 термопары проволочные бескорпусные (поверхностные)
:
Экономия
Много
Нашли дешевле?
Данная позиция доступна только по индивидуальному заказу, так как содержит нестандартное сочетание значений модификаторов.
Для рассмотрения возможности заказа такой позиции свяжитесь через форму со специалистом или изложите ваши пожелания на адрес электронной почты
info@binomkip.ru

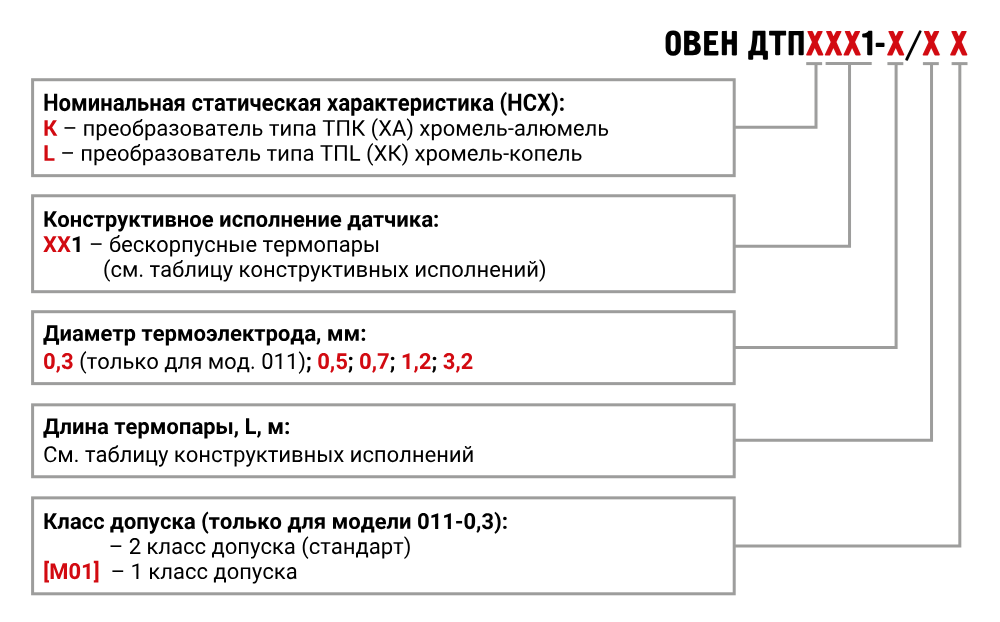

ДТП
Х
Х
-
Х
/
X
Х
X
Конструктивное исполнение датчика (модель)
011
011
021
021
031
031
Длина кабельного вывода, м
0.1
0.1
0.15
0.15
0.2
0.2
0.23
0.23
0.25
0.25
0.3
0.3
0.35
0.35
0.4
0.4
0.5
0.5
0.52
0.52
0.6
0.6
0.7
0.7
0.75
0.75
0.8
0.8
0.85
0.85
0.9
0.9
1
1
1.2
1.2
1.25
1.25
1.3
1.3
1.4
1.4
1.5
1.5
1.6
1.6
1.7
1.7
1.75
1.75
2
2
2.3
2.3
2.5
2.5
3
3
3.5
3.5
4
4
4.5
4.5
5
5
6
6
6.5
6.5
7
7
8
8
9
9
10
10
10.2
10.2
12
12
15
15
17
17
19.5
19.5
20
20
25
25
49.5
49.5
50
50
Длина термопары, L, м
0.01
0.01
0.02
0.02
0.03
0.03
0.04
0.04
0.05
0.05
0.06
0.06
0.07
0.07
0.08
0.08
0.09
0.09
0.1
0.1
0.11
0.11
0.12
0.12
0.13
0.13
0.15
0.15
0.16
0.16
0.17
0.17
0.18
0.18
0,2
0.2
0.22
0.22
0.23
0.23
0.25
0.25
0.26
0.26
0.27
0.27
0.28
0.28
0.3
0.3
0.31
0.31
0.32
0.32
0.33
0.33
0.35
0.35
0.36
0.36
0.38
0.38
0.4
0.4
0.42
0.42
0.45
0.45
0.5
0.5
0.55
0.55
0.58
0.58
0.6
0.6
0.63
0.63
0.65
0.65
0.7
0.7
0.75
0.75
0.8
0.8
0.85
0.85
0.9
0.9
0.93
0.93
1
1
1.05
1.05
1.1
1.1
1.15
1.15
1.2
1.2
1.25
1.25
1.3
1.3
1.4
1.4
1.5
1.5
1.6
1.6
1.7
1.7
1.8
1.8
1.9
1.9
2
2
2.1
2.1
2.2
2.2
2.3
2.3
2.4
2.4
2.5
2.5
2.6
2.6
2.7
2.7
2.8
2.8
2.9
2.9
3
3
3.2
3.2
3.5
3.5
3.7
3.7
3.8
3.8
4
4
4.1
4.1
4.2
4.2
4.3
4.3
4.5
4.5
4.8
4.8
5
5
5.5
5.5
5.6
5.6
6
6
6.2
6.2
6.3
6.3
6.5
6.5
6.56
6.56
6.92
6.92
7
7
7.1
7.1
7.28
7.28
7.5
7.5
7.64
7.64
8
8
8.5
8.5
9
9
10
10
11
11
11.5
11.5
12
12
12.5
12.5
13
13
14
14
14.5
14.5
15
15
15.5
15.5
16
16
16.5
16.5
17
17
18
18
19
19
20
20
21
21
22
22
24
24
25
25
26
26
30
30
31
31
35
35
40
40
45
45
50
50
52
52
56
56
60
60
Класс допуска термопары
2 класс допуска (стандарт)
[M01]
1 класс допуска
Диаметр
0,3
0,3 мм - диаметр термоэлектрода
0,5
0,5 мм - диаметр термоэлектрода
0,7
0,7 мм - диаметр термоэлектрода
1,2
1,2 мм - диаметр термоэлектрода
3,2
3,2 мм - диаметр термоэлектрода
Номинальная статическая характеристика
К
Преобразователь типа ТПК (ХА) хромель-алюмель
L
Преобразователь типа ТПL (ХК) хромель-копель
Поделиться
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
ДТПХхх1 термопары проволочные бескорпусные (поверхностные)
Предназначены для измерения температуры поверхностей при помощи закладных деталей в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалом термопар и влажностью не более 80 %.
Отличительные особенности:
- С открытым «горячим» спаем.
- Бюджетные и малогабаритные.
- Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
| Конструктивное исполнение | Модель | Диаметр термо-электрода | D, мм | D1, мм | Тип изоляции | Диапазон измеряемых температур | Длина термопары L, м * | Длина кабельного вывода l, м * |
|---|---|---|---|---|---|---|---|---|
|
|
011 | 0,3 мм | 1,8 | 2,2 |
нить К11С6 |
ДТПК ДТПL -40...+300 °С |
0,2…100, кратно 0,01 м |
- |
| 0,5 мм | 2,2 | 2,6 | ||||||
| 0,7 мм | 2,3 | 2,9 | ||||||
| 1,2 мм | 3,4 | 4,5 | ||||||
|
|
021** | 0,5 | 4,63...5 | - |
трубка МКРц |
ДТПК -40...+1100 °С ДТПL -40...+600 °С |
0,2…20, кратно 0,01 м |
|
| 0,7 | ||||||||
|
|
1,2 |
6,4...7,0 8,0 9,0 |
- |
бусы МКРц |
- | |||
|
|
3,2 | 6 | - |
бусы МКРц |
0,2…2, кратно 0,01 м |
|||
|
|
031** | 0,5 | 4,63 | 2,6 |
трубка МКРц/ нить K11C6 |
От 0,05 до 3, кратно 0,01 м От 3 до 20, кратно 0,01 м |
От 0,2 до 20, кратно 0,1м 0,2 м*** |
|
| 0,7 | 7,0 | 2,9 | ||||||
| 1,2 |
7,0 8,0 9,0 |
4,5 |
бусы МКРц/ нить K11C6 |
|||||
|
* Длина термопары L и длина кабельного вывода l выбираются при заказе. ** По заказу возможно изготовление датчика в изоляции из бус МКРц. *** ДТПХ031 с длиной керамической части от 3 метров изготавливается только с кабельным выводом длиной 0,2 м. Для наращивания линии связи рекомендуем использовать термопарные кабели ДКТХ, СФКЭ и др. + вилки и розетки термопарных разъемов. **** Допускается потемнение рабочей части нового термоэлектрического преобразователя ДТП, вызванное тем, что, согласно нормативной документации (МП 28476-16 и ГОСТ 8.338-2002), его поверка производится при температуре, соответствующей верхнему пределу применения термоэлектрического преобразователя. |
||||||||
| Характеристика | Модель 011 | Модель 021, 031 | ||
|---|---|---|---|---|
| Номинальная статическая характеристика | К(ХА) | L(ХК) | К(ХА) | L(ХК) |
| Рабочий диапазон измеряемых температур | -40...+300 °С | -40...+300 °С | -40...+1100 °С | -40...+600 °С |
| Класс допуска | 1 (для 0,3 мм), 2 | 2 | 2 | |
| Показатель тепловой инерции | не более 3 с | не более 3 с | ||
| НСХ | Класс допуска | Диапазон измерения | Пределы допускаемых отклонений ТЭДС от НСХ |
|---|---|---|---|
|
К (ХА) N(НН) |
2 | -40…+333 °C включ. | ± 2,5 °C |
| св. 333…+1300 °C | ± 0,0075t°C | ||
| 1 | -40…+375 °C включ. | ± 1,5 °C | |
| св. 375…+1300 °C | ± 0,004t°C | ||
| L (ХК) | 2 | -40…+360 °C включ. | ± 2,5 °C |
| св. 360…+600 °C | ± (0,700 + 0,005t) °C | ||
| J (ЖК) | 1 | -40…+375 °C включ. | ± 1,5 °C |
| св. 375…+750 °C | ± 0,004t°C | ||
| S(ПП) | 2 | 0…+600 °C включ. | 1,5 °C |
| св. 600…+1600 °C | 0,0025t°C | ||
| t - значение измеряемой температуры °C | |||
