Модель оборудования

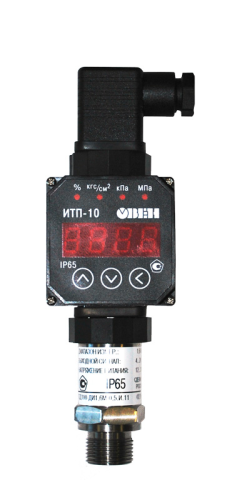

Измеритель сигнала токовой петли ИТП-10

Модель

ИТП-10

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Преобразователь аналоговых сигналов измерительный универсальный ИТП-10 предназначен для измерения и индикации физической величины (в частности давления), преобразованной в унифицированный сигнал постоянного тока 4…20 мА, в соответствии с ГОСТ 26.011.

Прибор предназначен для использования в качестве местного индикатора в составе с преобразователями с выходным унифицированным двухпроводным сигналом 4…20 мА, снабженных сигнальным разъемом стандарта DIN 43650.

Прибор позволяет осуществлять следующие функции

Измерять унифицированный двухпроводный токовый сигнал 4…20 мА
Индицировать измеренное значение в заданном диапазоне
Выбирать размерность индицируемого параметра (%, кгс/см2, кПа, МПа), размерность подсвечивается соответствующим светодиодом;изменять параметры конфигурации: диапазон измерений, количество знаков после запятой и т.д.
Устанавливать зависимость измеряемой величины от входного сигнала: линейную или корнеизвлекающую
Устанавливать функцию демпфирования колебаний входного сигнала
Устанавливать пароль для предотвращения несанкционированного доступа к настройкам изделия

Технические характеристики
Наименование	Значение
Питание	Двухпроводная токовая петля 4…20 мА (падение напряжения не более 6 В)
Диапазон преобразования входного сигнала, мА	от 3,7 до 22
Диапазон входного сигнала, обеспечивающий нормальное функционирование изделия, мА	от 3,2 до 25
Пределы основной приведенной погрешности, %	+0,2
Время установления показаний (после подачи питания), с, не более	10
Время установления рабочего режима (после подачи питания), мин, не более	15
Степень защиты корпуса	IP65
Габаритные размеры прибора, мм	(51×54×77)±1
Масса прибора, кг, не более	0,1
Средний срок службы, лет	8
Условия эксплуатации По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения V3 по ГОСТ 12997-84. По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения С4 по ГОСТ 12997-84. При этом прибор эксплуатируется при следующих условиях Закрытые взрывобезопасные помещения без агрессивных паров и газов; Температура окружающего воздуха от минус 40 до +80 оС; Верхний предел относительной влажности воздуха – не более 80 % при +35 оС и более низких температурах без конденсации влаги; Атмосферное давление от 84 до 106,7 кПа.
Схема подключения
