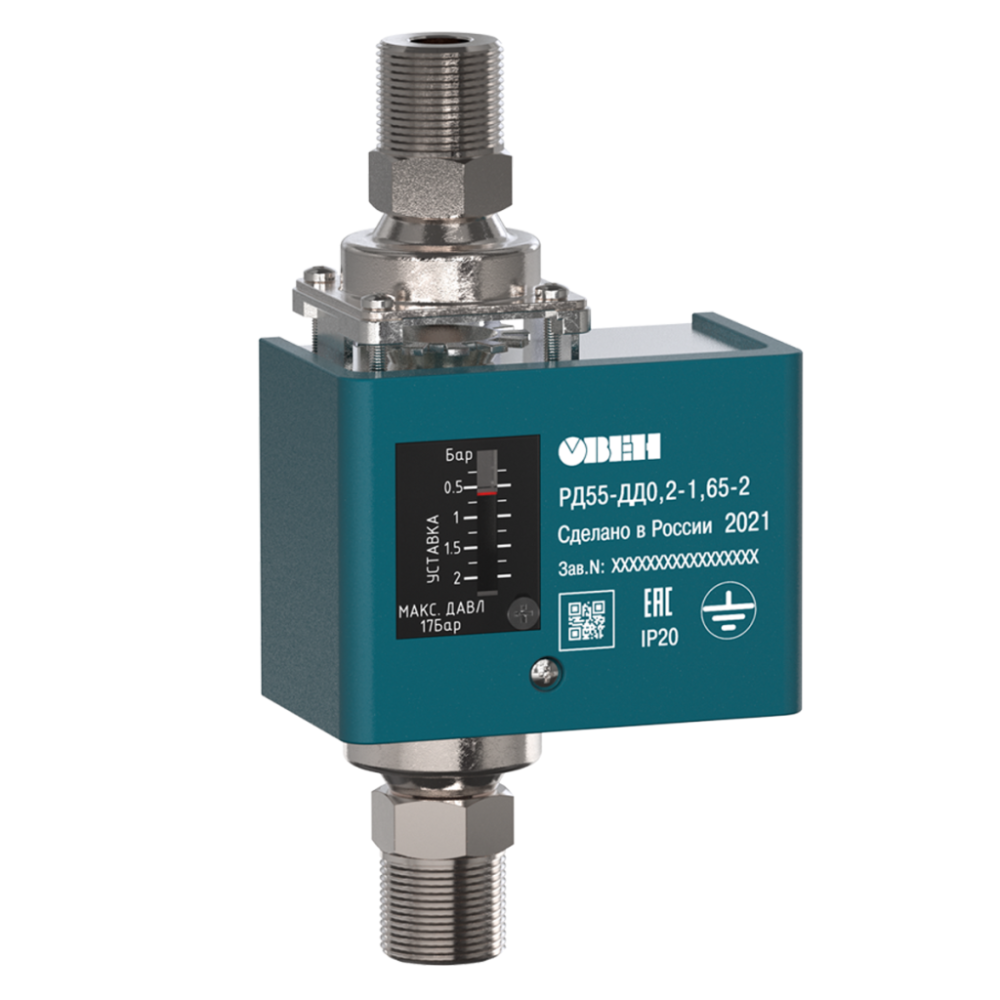

РД55-ДД реле перепада давления для насосов
РД55 представляет собой механическое реле перепада давления для коммутации электрических цепей в зависимости от изменения разности двух давлений измеряемой среды. Принцип действия реле состоит в сравнении двух давлений, подаваемых с двух сторон на сильфон, который, деформируясь, переключает однополюсный перекидной контакт. Порог срабатывания реле настраивается пользователем.
Реле давления РД55 применяется для контроля работы насосов и отслеживания перепада давления в системах водоснабжения, ИТП, ЦТП, котельных, компрессорной технике и многих других установках и системах.
Купить дифференциальное реле перепада давления можно на нашем сайте, добавив подходящую модификацию в корзину, а также через наших дилеров в удобном для вас городе.
Среда измерения
Жидкости, пар, газы неагрессивные к медным сплавам.
Отличительные особенности
- Широкий модельный ряд - позволяет подобрать реле разности давлений для большинства применений.
- Удобный монтаж и подключение - кабельный ввод PG11 позволяет надёжно закреплять провода.
- Надежность - сильфон из покрытой бронзой нержавеющей стали гарантирует продолжительную и устойчивую работу устройства.
Основные характеристики
- Коммутируемый ток - 8 А, 250 В AC.
- Контролируемое давление - дифференциальное от 0,05 до 0,6 МПа.
- Присоединение к процессу - штуцер G1/2′′, G1/4′′.
- Погрешность срабатывания реле - ±15 %.
- Выходной сигнал - однополюсный перекидной контакт SPDT.
| Наименование параметра | Значение | ||||||
|---|---|---|---|---|---|---|---|
| РД55-ДД0,2 | РД55-ДД0,35 | РД55-ДД0,6 | |||||
| Общие характеристики | |||||||
| Рабочая среда | Жидкости, пар, газы, парогазовые и газовые смеси, неагрессивные к медным сплавам | ||||||
| Диапазон задаваемой уставки перепада давления (Руст.) | 50…200 кПа | 50…350 кПа | 100…600 кПа | ||||
| Максимальное рабочее давление | 1,65 МПа | 1,65 МПа | 3,3 МПа | 1,65 МПа | 3,3 МПа | ||
| Дифференциал (Рдиф.) в зависимости от Руст. при Токр. = 25 °С | 20...40 кПа | 30...50 кПа | 50...90 кПа | 60...90кПа | 50...160кПа | ||
| Максимальный ток на контактной группе | Напряжение переменного тока 125 VAC | Неиндуктивная нагрузка | 20 А | ||||
| Полная нагрузка | 15 А | ||||||
| Пусковой ток | 72 А | ||||||
| Напряжение переменного тока 250 VAC | Неиндуктивная нагрузка | 10 А | |||||
| Полная нагрузка | 8 А | ||||||
| Пусковой ток | 72 А | ||||||
| Напряжение постоянного тока 24 VDC | Неиндуктивная нагрузка | 10 А | |||||
| Полная нагрузка | 8 А | ||||||
| Пусковой ток | 64 А | ||||||
| Подвод давления к прибору | G1/2″, G1/4″ | ||||||
| Погрешность срабатывания реле | ±15 % | ||||||
| Управляющий выход | Реле, SPDT | ||||||
| Подключение сигнальных проводов | К винтовым клеммам прибора | ||||||
| Подключение штуцера Р1 | Область пониженного давления | ||||||
| Подключение штуцера Р2 | Область повышенного давления | ||||||
| Диаметр подключаемого трехжильного кабеля | 3...8 мм | ||||||
| Конструктивные параметры | |||||||
| Степень защиты корпуса по ДСТУ EN 60529 | IP20 | ||||||
| Масса прибора, не более: | |||||||
| без упаковки | 400 г | ||||||
| в упаковке | 450 г | ||||||
| Материалы | |||||||
| Материал корпуса | Гальвалюм | ||||||
| Материал штуцеров | Никелированная латунь | ||||||
| Материал крышки | Пластик | ||||||
| Характеристики надежности | |||||||
| Срок службы, не менее | 10 лет | ||||||
| Гарантийный срок эксплуатации | 12 месяцев | ||||||
| Условия эксплуатации | |||||||
| Температура окружающей среды (Токр.) | -20...+65 °С | ||||||
| Температура измеряемой среды | -40…+120 °С | ||||||
| Относительная влажность, не более | 85 % (при +25 °С) | ||||||
| Атмосферное давление | 84…106,7 кПа | ||||||
|
|
|
|
Габаритный чертёж реле РД55-ДД |
Схема работы реле РД55-ДД |
| 3D модель РД55-ДД | Скачать STEP |
- Реле давления РД55-ДД
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Комплект крепления
- Кабельный ввод PG11
