ПР200-х8 ОВЕН - специализированная модификация ПР200 для автоматизации систем обратного осмоса и контроля уровня жидкости
Описание

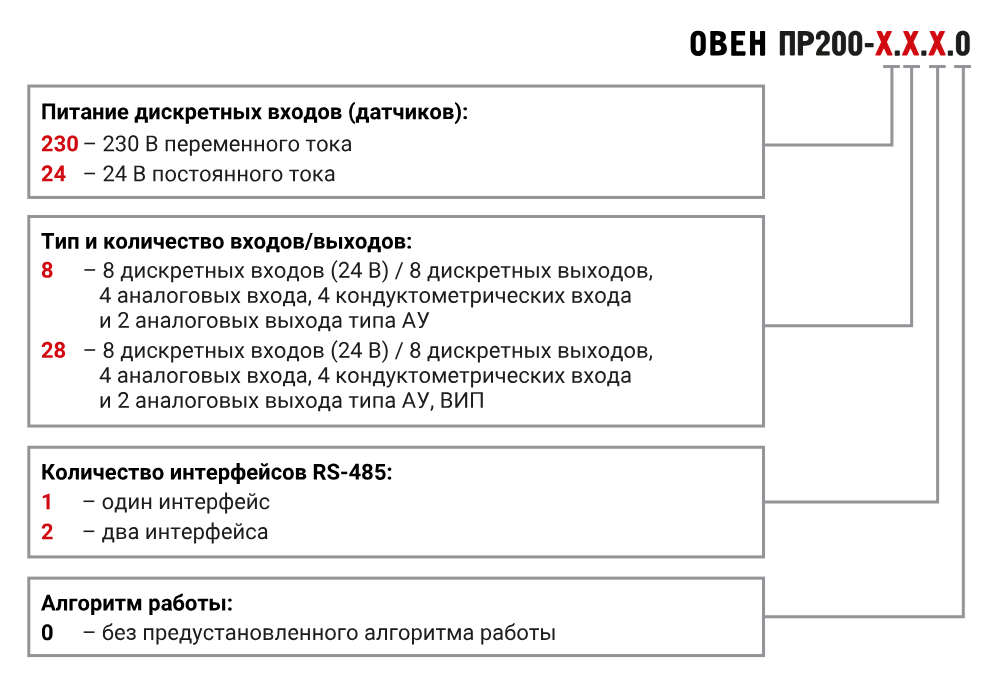

ПР200-х8 специализированная модификация ПР200 для автоматизации систем обратного осмоса и контроля уровня жидкости
Модификация ПР200-х8 - специализированное исполнение программируемого реле ПР200 для контроля качества воды. Прибор может измерять и контролировать электропроводность (EC), солесодержание (TDS) и температуру воды в 4 точках. Основным применением являются системы обратного осмоса и контроль уровня жидкости.
Алгоритм работы прибора строится пользователем на языке FBD с помощью бесплатной среды программирования OwenLogic. Это позволяет создавать уникальные пользовательские алгоритмы и учитывать все особенности системы. Загрузка алгоритма производится с помощью кабеля miniUSB, который идет в комплекте поставки.
Входы для измерения электропроводности могут работать в дискретном режиме. Это позволяет подключать к ним дискретные кондуктометрические датчики уровня и использовать прибор как сигнализатор и контроллер уровня воды, аналогично САУ.
Особенности новых модификаций ПР200-х8:
- Работа с широким спектром датчиков электропроводности и солесодержания: 0...200 мкСм/см и 0...2000 мкСм/см.
- Сигнализация и контроль уровня по кондуктометрическим датчикам.
- 4 аналоговых входа с программным выбором типа датчика и измерением: РТ1000, NTC, PTC, 4…20 мА, 0…10 В. Могут работать в режиме дискретного входа.
- Автоматическая температурная коррекция показаний качества воды.
- 8 дискретных входов и 8 дискретных выходов для подключения внешних устройств.
- 2 программно-переключаемых аналоговых выхода 4…20 мА или 0…10 В.
Общие преимущества ПР200:
- Создание собственных уникальных алгоритмов в среде OwenLogic.
- Простое увеличение количества входов/выходов c помощью 2-х ПРМ.
- До 2×RS-485 на борту с поддержкой режимов Master и Slave:
- Управление внешними устройствами по RS-485: Мх110, ПЧВ, ТРМ и т.д.
- Визуализация процессов с помощью панелей оператора.
- Интеграция в SCADA-системы и облачный сервис OwenCloud.
Внешний вид |
Подключение |
Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР200:
- ПРМ-1 - для увеличения дискретных входов и выходов.
- ПРМ-2 - для увеличения аналоговых входов и дискретных выходов.
- ПРМ-3 - для увеличения аналоговых входов и выходов.
Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР200 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР200 и модули ПРМ с разным типом питания.
Внешний вид |
Подключение |
Наименование |
ПР200-230 |
ПР200-24 |
Среда программирования |
OwenLogic | |
Объем Retain-памяти |
1016 байт | |
Стек |
динамический | |
Объем памяти сетевых переменных (режим slave) |
128 байт | |
Память ПЗУ |
128 кбайт | |
Память ОЗУ |
32 кбайт | |
Интерфейс программирования |
miniUSB |
Наименование |
ПР200-230 |
ПР200-24 |
Диапазон переменного напряжения питания |
90…264 В (номинальное 230 В, при 50 Гц) |
- |
Диапазон постоянного напряжения питания |
127...373 В (номинальное 230 В) |
19...30 В (номинальное 24 В) |
Минимальное время цикла |
1 мс (зависит от сложности программы) | |
Часы реального времени |
есть | |
Модули расширения ПРМ |
да, до 2 шт. | |
Встроенный источник питания |
есть (в зависимости от модификации) |
нет |
Наименование |
ПР200-230 |
ПР200-24 |
Количество |
8 | |
Тип |
Дискретный (Д) | |
Подключаемые датчики |
коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором | |
Номинальное напряжение питания |
=24 В | |
Гальваническая развязка |
групповая по 4 входа (1-4, 5-8) | |
Электрическая прочности изоляции |
2830 В, групповая - 1780 В |
Наименование |
ПР200-230 |
ПР200-24 |
Количество |
4 | |
Тип измеряемых сигналов |
Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др. Настройка осуществляется ТОЛЬКО программно, перемычки устанавливать не нужно | |
Разрешающая способность АЦП |
12 бит | |
Период обновления значений всех каналов, не более |
10 мс | |
Работа в дискретном режиме |
да | |
Гальваническая развязка |
отсутствует |
Наименование |
ПР200-230 |
ПР200-24 |
Температурная компенсация |
18, 20 или 25 ºС (устанавливается в OwenLogic) | |
Диапазон компенсации температуры раствора |
0…50 ºС | |
Допустимый диапазон значений коэффициентов датчиков электропроводности (коэффициентов ячеек) |
0,05…2 | |
Время обновления данных от входа, не более |
800 мс |
Наименование |
ПР200-230 |
ПР200-24 |
Диапазон измерения электропроводности |
0...200 мкСм/см, 0...2000 мкСм/см | |
Тип схемы измерения |
двухэлектродная, четырехэлектродная | |
Предел основной приведенной погрешности |
±1,5 % | |
Дополнительная приведенная погрешность, вызванная изменением температуры окружающей среды в пределах рабочего диапазона, на каждые 10 градусов |
0,5 от основной | |
Погрешность измерения электропроводности, определяющей логическое состояние входа, (к максимальному значению диапазона) |
±1,5 % | |
Рабочая частота входа |
1400 Гц | |
Тип подключаемых датчиков электропроводности |
Кондуктометрический | |
Тип подаваемого сигнала на электроды датчика |
Меандр | |
Работа в дискретном режиме (измерение уровня) |
Да | |
Порог переключения входа из состояния «логическая единица» в состояние «логический ноль» |
0...1999 мкСм/см (устанавливается в OwenLogic) | |
Порог переключения входа из состояния «логический ноль» в состояние «логическая единица» |
1...2000 мкСм/см (устанавливается в OwenLogic) | |
Время обновления данных от входа, не более |
65 мс |
Наименование |
ПР200-230 |
ПР200-24 |
Количество |
8 | |
Тип |
релейные (нормально-разомкнутые) и транзисторные ключи (n-p-n-типа) |
Наименование |
ПР200-230 |
ПР200-24 |
Релейные (Р): |
5А при напряжении не более 250 В перем. тока, cos φ > 0,95 3 А при напряжении не более 30В пост. тока | |
Гальваническая развязка |
групповая по 2 выхода |
|
Электрическая прочности изоляции |
2830 В, групповая - 1780 В |
|
Наименование |
ПР200-230 |
ПР200-24 |
Количество |
2 | |
Тип аналогового выхода |
Универсальный: 4...20 мА / 0...10 В Устанавливается программно | |
Разрядность ЦАП |
12 бит | |
Гальваническая развязка |
выход 4…20 мА (И): индивидуальная 2830 В выход 0…10 В (У): групповая 2830 В |
Наименование |
ПР200-230 |
ПР200-24 |
Интерфейс RS-485 (до 2 шт. - выбирается при заказе) | ||
Протокол связи |
Modbus RTU/ASCII | |
Режим работы |
Master/Slave |
Наименование |
ПР200-230 |
ПР200-24 |
Тип дисплея |
текстовый монохромный ЖКИ с подсветкой, 2×16 символов | |
Поддерживаемые языки |
русский, английский | |
Количество механических кнопок |
6 |
Название |
Версия |
Скачать |
Среда программирования Owen Logiс |
2.3.327 |
Название |
Скачать |
Microsoft .NET Desktop Runtime 6.0.16 (Owen Logic версии 2.0 и старше) | |
Microsoft Visual C++ 2015-2022 (Owen Logic версии 1.22 и старше) |
Название |
Скачать |
Драйвер USB ПР200 |
Подключение к дискретным входам датчиков типа «сухой контакт» для сигналов 24 В |
Схема подключения к дискретным входам трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p-типа с открытым коллектором для сигналов 24 В |
Схема подключения к универсальным входам, работающим в дискретном режиме датчиков типа «сухой» контакт |
Схема подключения к универсальным входам, работающим в дискретном режиме трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p-типа с открытым коллектором |
Подключение ТС к аналоговому входу |
Подключение датчиков с выходом в виде тока |
Подключение датчиков с выходом в виде напряжения |
Подключение резистивных датчиков |
Подключение кондуктометрических датчиков: двухпроводная схема |
Подключение кондуктометрических датчиков: четырехпроводная схема |
Подключение кондуктометрических датчиков: двухпроводная схема с коррекцией температуры |
Подключение кондуктометрических датчиков: схема подключения для дискретного режима |
Схема подключения нагрузки к ВЭ типа Р
Подключение аналогового выхода, находящегося в режиме источника тока (сопротивление нагрузки для режима работы выхода 4…20 мА должно быть не более 600 Ом) |
Подключение аналогового выхода, находящегося в режиме источника напряжения (сопротивление нагрузки для режима работы выхода 0…10 В должно быть не менее 1 кОм) |
Наименование |
Количество |
Прибор ПР200 |
1 шт. |
Краткое руководство по эксплуатации |
1 экз. |
Паспорт и гарантийный талон |
1 экз. |
Комплект клеммных соединителей |
1 экз. |
Кабель miniUSB |
1 шт. |
