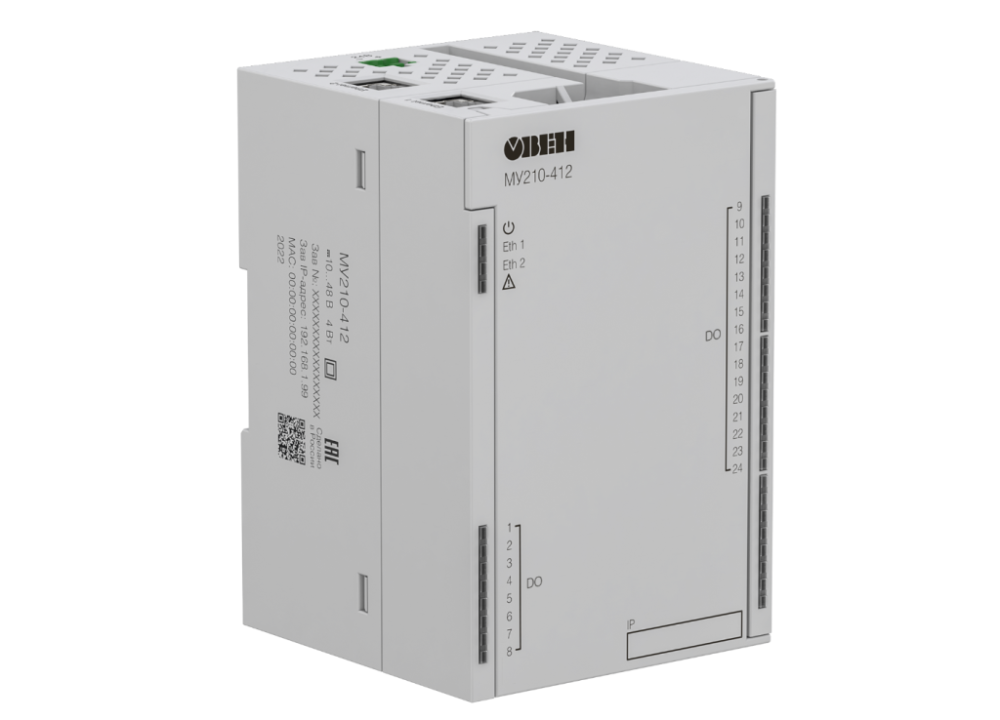

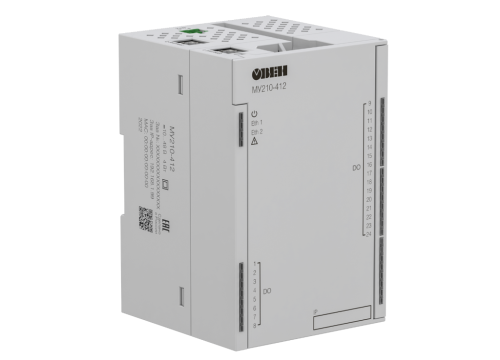

МУ210-4хх модули дискретного вывода (DO)
Модули предназначены для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением.
Используются для расширения сигналов контроллера ОВЕН ПЛК210.
Коммуникационные возможности | |
---|---|
Интерфейс обмена | Сдвоенный Ethernet 10/100 Mbit |
Интерфейс конфигурирования | USB 2.0 (MicroUSB), Ethernet (RJ-45) |
Поддерживаемые протоколы | Modbus TCP (до 4-х одновременных соединений) |
Особенности
- Выходы могут работать в режиме генерации ШИМ-сигналов (до 1 Гц для релейных выходов, до 60 кГц для транзисторных выходов)
- Выходы могут работать в режиме генерации заданного числа импульсов (только для МУ210-412)
- Сдвоенный 2-х портовый Ethernet-коммутатор
- Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
- Широкий диапазон рабочих температур: -40…+55 °С
- Непрерывный профиль измерений во внутреннюю flash память (архив)
- Поддержка облачного сервиса OwenCloud
Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.
Модификация | МУ210-401 | МУ210-402 | МУ210-403 | МУ210-412 | |
---|---|---|---|---|---|
Выходы | |||||
Количество выходов | 8 DO | 16 DO | 24 DO | 24 DO | |
Тип выходов | электромагнитное реле | транзисторный ключ | |||
Характеристики дискретных выходов (DO) | |||||
Гальваническая развязка выходов | поканальная, кроме 1 и 2 DO | поканальная |
попарная: DO1-DO2...DO7-DO8; DO17-DO18...DO23-DO24 поканальная: DO9...DO16 |
- | |
Электрическая прочность | 1780 В | - | |||
Режим работы |
-переключение логического состояния -генерация ШИМ сигнала |
-переключение логического сигнала -генерация низкочастотного ШИМ сигнала -генерация высокочастотного ШИМ сигнала (только первые 8 выходов) -генерация заданного количества импульсов (только первые 3 выхода) |
|||
Режим включения выхода | - |
Верхний ключ (DO9…DO24) |
Верхний и нижний ключи (DO1…8) |
||
Максимальный ток коммутации |
5 А (при напряжении не более 250 В, 50 Гц и cos φ=0,4) 3 А (при постоянном напряжении не более 30 В) |
0,4 А | 0,15 А | ||
Максимальное напряжение питания выходов |
250 В переменного напряжения 30 В постоянного напряжения |
10…36 В | |||
Время включения | 15 мс | - | |||
Время выключения | 15 мс | - | |||
Контроль обрыва нагрузки | нет | нет | |||
Максимальная частота ШИМ | 1 Гц | 1 Гц | 60000 Гц | ||
Минимальная длительность импульса ШИМ | 50 мс | 1 мс | 5 мкс | ||
Питание | |||||
Напряжение питания | =10…48 (номинальное =24) В | ||||
Потребляемая мощностьпри питании =24 В | не более 6 Вт | не более 9 Вт | не более 4 Вт | ||
Защита от переполюсовки | есть | ||||
Тип питания часов реального времени | батарея CR2032 | ||||
Общие параметры | |||||
Габаритные размеры | (42×124×83) ±1 мм | (82×124×83) ±0,5 мм | (82×124×83) ±0,5 мм | ||
Степень защиты | IP20 | ||||
Монтаж | на DIN-рейку / на стену | ||||
Средний срок службы | 10 лет | ||||
Масса | не более 0,4 кг | не более 0,6 кг | не более 0,6 кг | ||
Flash-память (архив) | |||||
Максимальный размер файла архива | 2 кб | ||||
Максимальное количество файлов архива | 1000 | ||||
Минимальный период записи | 10 сек | ||||
Часы реального времени | |||||
Погрешность хода | |||||
- при температуре +25 °С | не более 1 секунды в сутки | не более 3 секунды в сутки | |||
- при температуре -40 °С | не более 3 секунд в сутки | не более 10 секунд в сутки | |||
Тип питания | батарея CR2032 | ||||
Время работы часов реального времени на одной батарее | 6 лет | ||||
Условия эксплуатации | |||||
Температура окружающего воздуха | -40…+55 °С | ||||
Относительная влажность воздуха (при +35 °С без конденсации влаги) |
от 10 до 95 % | ||||
Комплектность | |||||
Модуль | 1 шт. | ||||
Паспорт и гарантийный талон | 1 экз. | ||||
Краткое руководство по эксплуатации | 1 экз. | ||||
Кабель патч-корд UTP 5e 150 мм | 1 шт. | ||||
Клемма питания 2EGTK-5-02P-14 | 1 шт. | ||||
Заглушка Ethernet | 1 шт. |
МУ210-401 | МУ210-402 | МУ210-403 | МУ210-412 |
---|---|---|---|
Общий чертеж | |||
|
|
|
|
Схема подключения внешних связей к дискретным выходам типа «реле»* | |||
|
- | ||
- |
|
|
- |
Схема подключения внешних связей к дискретным выходам типа «транзисторный ключ» | |||
- |
|
||
* При подключении индуктивной нагрузки следует установить RC-цепь параллельно нагрузке. В момент коммутации в цепи RC-цепь подавляет образование дуги и помех. |
