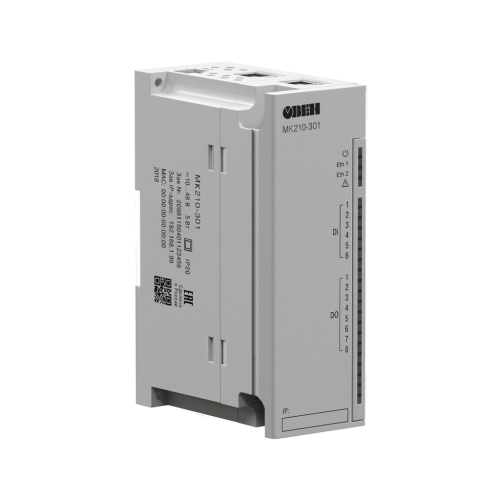

МК210-3хх модули дискретного ввода вывода комбинированные (DI/DO) ОВЕН
Много
Нашли дешевле?
МК210
-
ХХ
Х
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Модули дискретного ввода/вывода (Ethernet) ОВЕН МК210
Модули предназначены для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением, и сбора данных с дискретных входов модуля с передачей их в сеть Ethernet.
Используются для расширения сигналов контроллера ОВЕН ПЛК210.
| Коммуникационные возможности | |
|---|---|
| Интерфейс обмена | Сдвоенный Ethernet 10/100 Mbit |
| Интерфейс конфигурирования | USB 2.0 (MicroUSB), Ethernet (RJ-45) |
| Протоколы обмена |
Modbus TCP (до 4-х одновременных соединений) MQTT SNMP NTP |
Особенности
- Входы могут работать в режимах: счетчика импульсов частотой до 100 кГц, измерения частоты до 100 кГц, обработки сигналов энкодера до 100 кГц (только МК210-302 и МК210-312)
- Выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц
- Контроль обрыва нагрузки (только для МК210-311 и МК210-312)
- Сдвоенный 2-х портовый Ethernet-коммутатор
- Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при отключенном питании модуля возникновении нештатной ситуации
- Широкий диапазон рабочих температур: -40…+55 °С
- Непрерывный профиль измерений во внутреннюю flash память (архив)
- Поддержка облачного сервиса OwenCloud
Конфигурирование
Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.
| Модификация | МК210-301 | МК210-311 | МК210-302 | МК210-312 | |
|---|---|---|---|---|---|
| Входы/выходы | |||||
| Количество входов/выходов | 6 DI / 8 DO | 12 DI / 4 DO | |||
| Тип | входов |
«сухой контакт» (не требует внешнего питания) датчик n-p-n типа |
контактный датчик (требует внешнего питания =24 В) датчик n-p-n и p-n-p типа |
||
| выходов | электромагнитное реле | ||||
| Характеристики дискретных входов (DI) | |||||
| Гальваническая развязка входов | - | ||||
| Режимы работы |
-определение логического уровня -подсчет числа импульсов |
-определение логического уровня -подсчет числа высокочастотных импульсов (только 1 - 8 DI) -измерение частоты (только 1 - 8 DI) -обработка сигналов энкодера (до 3-х AB энкодеров) |
|||
| Макс. частота входного сигнала | определение логического уровня | 400 Гц | |||
| подсчет числа импульсов | 400 Гц | 100 кГц (только 1 - 8 DI) | |||
| измерение частоты | - | 100 кГц (только 1 - 8 DI) | |||
| обработка сигналов энкодера | - | 100 кГц | |||
| Мин. длительность импульса | 1 мс | 5 мкс (1 - 8 DI) | |||
| 25 мс (9 - 12 DI) | |||||
| Напряжение питания входов |
24 ±3 В для транзисторных ключей Для «сухих контактов» питание не требуется! |
24±3 В | |||
| Сопротивление контактов (ключа) и соединительных проводов, подключаемых к дискретному входу | не более 100 Ом | - | |||
| Ток «логической единицы» | - | не менее 5,5 мА | |||
| Ток «логического нуля» | - | не более 1,2 мА | |||
| Напряжение «логической единицы» | - | 9…30 В | |||
| Напряжение «логического нуля» | - | 0…5,5 В | |||
| Характеристики дискретных выходов (DO) | |||||
| Гальваническая развязка выходов | поканальная, кроме 1 и 2 DO | поканальная | |||
| Электрическая прочность | 1780 В | ||||
| Режим работы |
-переключение логического состояния -генерация ШИМ сигнала |
||||
| Ток коммутации |
5 А (при напряжении не более 250 В, 50 Гц и cosφ>0,4) 3 А (при постоянном напряжении не более 30 В) |
||||
| Максимальное напряжение на контакты реле |
250 В переменного напряжения 30 В постоянного напряжения |
||||
| Время включения | 15 мс | ||||
| Время выключения | 15 мс | ||||
| Контроль обрыва нагрузки | нет | есть | нет | есть | |
| Максимальная частота ШИМ | 1 Гц | ||||
| Минимальная длительность импульса ШИМ | 50 мс | ||||
| Питание | |||||
| Напряжение питания | =10…48 (номинальное =24) В | ||||
| Потребляемая мощность | не более 6 Вт при питании =24 В | не более 5 Вт при питании =24 В | |||
| Защита от переполюсовки | есть | ||||
| Тип питания часов реального времени | батарея CR2032 | ||||
| Конструктивное исполнение | |||||
| Габаритные размеры | (42×124×83) ±1 мм | ||||
| Степень защиты | IP20 | ||||
| Монтаж | на DIN-рейку / на стену | ||||
| Средний срок службы | 10 лет | ||||
| Масса | не более 0,4 кг | ||||
| Условия эксплуатации | |||||
| Температура окружающего воздуха | -40…+55 °С | ||||
|
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) |
не более 80 % | ||||
| Комплектность | |||||
| Модуль | 1 шт. | ||||
| Паспорт и гарантийный талон | 1 экз. | ||||
| Краткое руководство по эксплуатации | 1 экз. | ||||
| Кабель патч-корд UTP 5e 150 мм | 1 шт. | ||||
| Клемма питания 2EGTK-5-02P-14 | 1 шт. | ||||
| Заглушка Ethernet | 1 шт. | ||||
| МК210-301 | МК210-311 | МК210-302 | МК210-312 |
|---|---|---|---|
| Общий чертеж | |||
|
|
|
||
| Схема подключения внешних связей к дискретным выходам типа «реле» | |||
|
|
|||
| Схема подключения датчиков «сухие контакты» | |||
|
|
- | ||
| Схема подключения контактных датчиков | |||
| - |
|
||
| Схема подключения датчиков n-p-n типа | |||
|
|
|
||
| Схема подключения датчиков p-n-p типа | |||
| - |
|
||

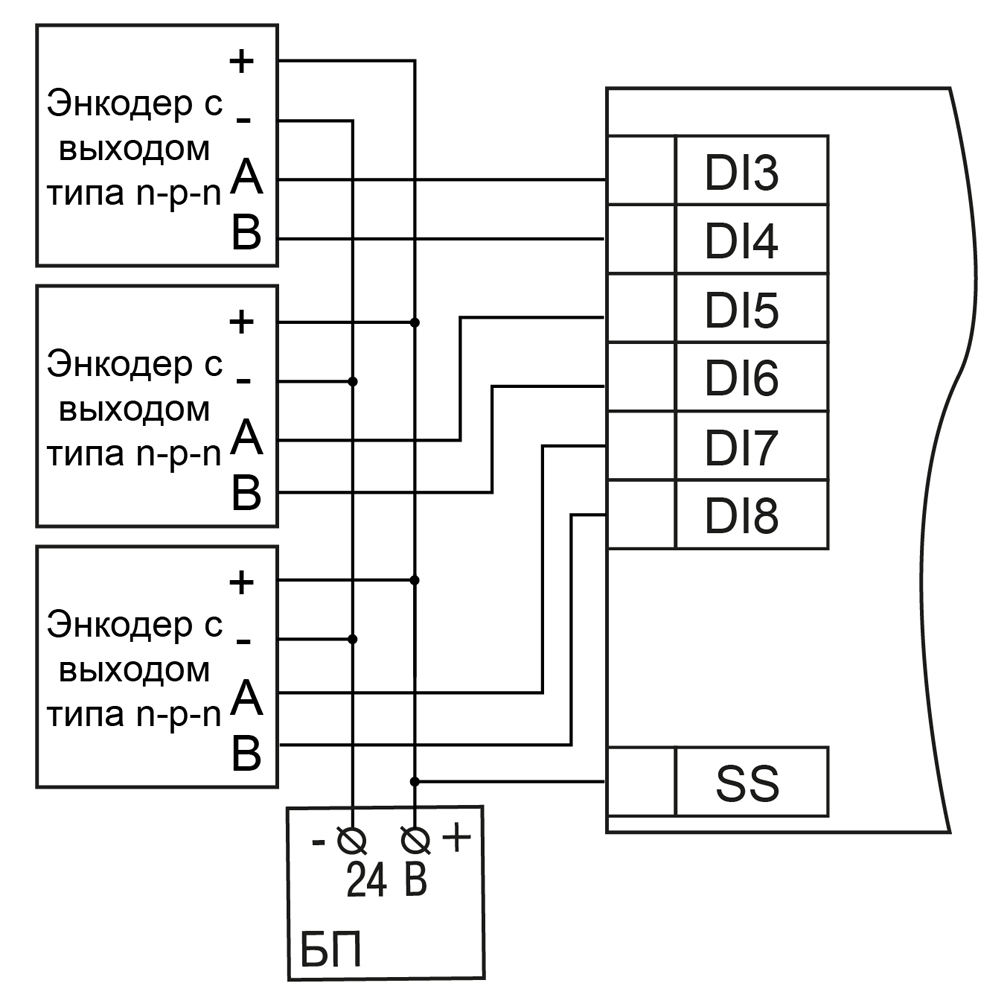

| Схема подключения энкодера n-p-n типа | |||
| - |
|
||
| Схема подключения энкодера p-n-p типа | |||
| - |
|
||
