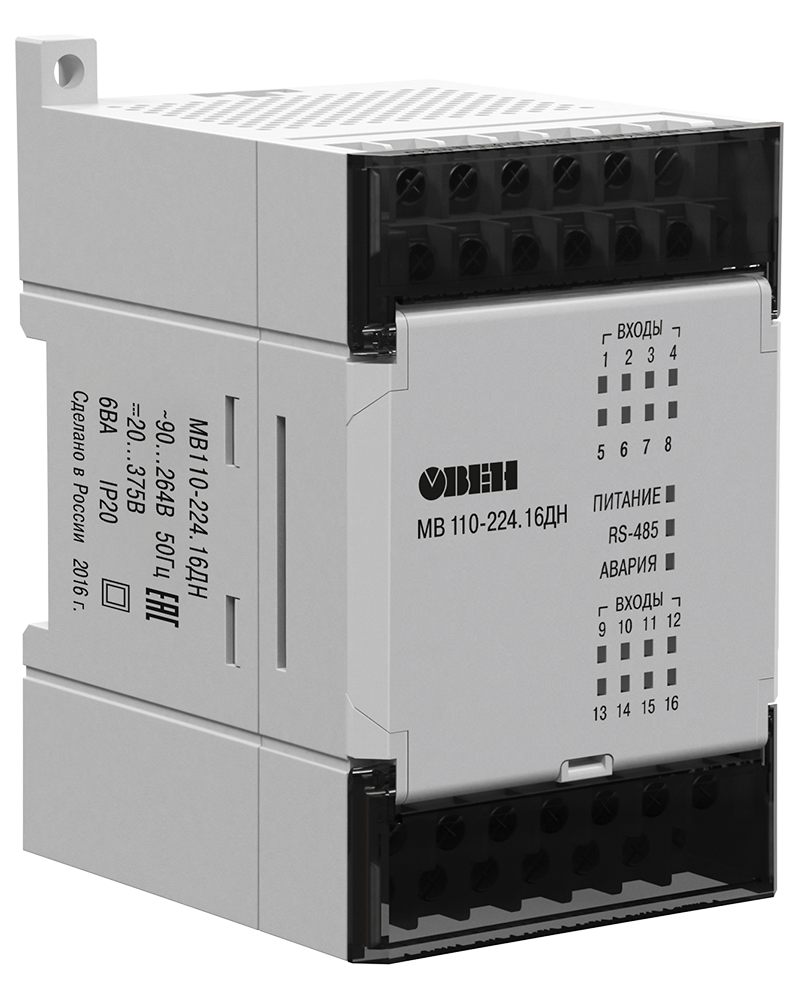

МВ110 модули дискретного ввода (DI)
Модули предназначены для сбора данных со встроенных дискретных входов и передачи их в сеть RS-485.
С 1 сентября 2022 года обновленные модули H/W v2.0 МВ110-16Д(ДН) и МВ110-8ДФ поставляются с новой версией прошивки (подробнее).
С 1 марта 2024 года обновленные модули H/W v2.0 МВ110-32ДН поставляются с новой версией прошивки (подробнее).
Встроенное ПО модулей H/W v2.0 несовместимо с модулями, выпущенными до версии H/W v2.0.
С 1 сентября 2022 года обновленные модули H/W v2.0 МВ110-16Д(ДН) и МВ110-8ДФ поставляются с новой версией прошивки (подробнее).
С 1 марта 2024 года обновленные модули H/W v2.0 МВ110-32ДН поставляются с новой версией прошивки (подробнее).
Встроенное ПО модулей H/W v2.0 несовместимо с модулями, выпущенными до версии H/W v2.0.
Обновление модулей дискретного ввода
| Серия МВ110 | Статус |
|---|---|
| МВ110-16Д H/W v2.0 | 1 сентября 2022 года проведено обновление |
| МВ110-16ДН H/W v2.0 | |
| МВ110-8ДФ H/W v2.0 | |
| МВ110-32ДН H/W v2.0 | 1 марта 2024 года проведено обновление |
Основные отличия обновленной версии
| Параметр | Мх110 H/W v2.0 | Мх110 |
|---|---|---|
| ПО для настройки | OWEN Configurator (Modbus RTU) | Конфигуратор М110 (ОВЕН) |
| Поддерживаемые протоколы | Modbus RTU/ASCII, ОВЕН | Modbus RTU/ASCII, ОВЕН, DCON |
| Счётчики импульсов дискретных входов | Энергозависимые | Энергонезависимые |
| Восстановление заводских настроек | Сбрасываются на заводские при включении питания с переключателем 2 (3 для МВ110-8А) в положении ON | Модуль работает с заводскими значениями сетевых параметров, но в его памяти сохраняются установленные ранее значения сетевых параметров при включении питания с соответствующей перемычкой в положении ON |
| Режим «жесткой логики» для модулей ввода/вывода | Нет | Да |
| Поддерживаемые функции записи по протоколу Modbus | 0x10 | 0x10, 0x0F |
| Доступ к сетевым параметрам по протоколу Modbus | Да | Нет |
| Доступ к конфигурационным параметрам аналоговых входов/выходов по протоколу Modbus | Да | Нет |
Особенности
- Встроенные входы могут работать в режиме счетчика импульсов частотой до 1 кГц
- Автоматическое определение протокола
- Съемные клеммники с невыпадающими винтами
- Универсальное питание (=24 В или ~230 В)
- Обновление встроенного программного обеспечения по RS-485
- Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза из линейки Пх210)
Конфигурирование
Конфигурирование модулей Мх110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4).
| Программное обеспечение для настройки модулей | |
|---|---|
| Mx110 H/W v2.0 | OWEN Configurator |
| Mx110 | Конфигуратор М110 (скачать) |
| Модификация | МВ110-224.16Д | МВ110-224.16ДН | МВ110-24/220.32ДН | МВ110-224.8ДФ |
|---|---|---|---|---|
| Входы | ||||
| Количество входов | 16 DI | 16 DI | 32 DI | 8 DI |
| Типы поддерживаемых сигналов |
- «сухой контакт» (не требует внешнего питания) - датчик n-p-n типа |
- контактный датчик (требует внешнего питания =24 В) - датчик n-p-n и p-n-p типа |
- сигнал ~230 В или =230 В | |
| Характеристики дискретных входов (DI) | ||||
| Гальваническая развязка входов | - | групповая (по 4 входа) | поканальная | |
| Электрическая прочность изоляции | - | 1500 В | ||
| Макс. частота входного сигнала | 1 кГц | - | ||
| Мин. длительность входного сигнала | 0,5 мс (скважность 2 для частоты 1 кГц) | - | ||
| Напряжение питания входов (внешний источник) |
24 ±3 В для транзисторных ключей Для «сухих контактов» питание не требуется! |
24 ±3 В | - | |
| Макс. входной ток | не более 7 мА | не более 8,5 мА (при напряжении входа =27 В) | - | |
| Суммарное сопротивление внешнего контакта и линии подключения | не более 100 Ом | - | ||
| Ток «логической единицы» | не менее 4 мА | не менее 4,5 мА | не менее 0,3 мА | |
| Ток «логического нуля» | не более 0,7 мА | не более 1,5 мА | не более 0,1 мА | |
| Напряжение «логической единицы» | - | - |
не менее ~110 В (частотой от 47 до 63 Гц) или =150 В (постоянное) |
|
| Напряжение «логического нуля» | - | - |
не более ~20 В (частотой от 47 до 63 Гц) или =15 (постоянное) |
|
| Питание | ||||
| Тип питания | универсальное ~230 В/=24 В | универсальное ~230 В/=24 В | зависит от модификации | универсальное ~230 В/=24 В |
| Напряжение питания |
переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В) |
МВ110-220.32ДН: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц МВ110-24.32ДН: =18…30 В (номинальное =24 В) |
переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В) |
|
| Потребляемая мощность | не более 6 ВА | не более 40 ВА | не более 6 ВА | |
| Конструктивное исполнение | ||||
| Габаритные размеры | (63×110×75) ±1 мм | (140×114×75) ±1 мм | (63×110×75) ±1 мм | |
| Степень защиты | IP20 | |||
| Монтаж | на DIN-рейку / на стену | |||
| Условия эксплуатации | ||||
| Температура окружающего воздуха | -10…+55 °С | |||
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | |||
| Комплектность | ||||
| Модуль | 1 шт. | |||
| Паспорт / Гарантийный талон | 1 экз. | |||
| Краткое руководство по эксплуатации | 1 экз. | |||
| МВ110-224.16Д | МВ110-224.16ДН | МВ110-24/220.32ДН | МВ110-224.8ДФ |
|---|---|---|---|
| Общий чертеж | |||
|
|
|
|
|
| Схема подключения датчиков «сухие контакты» | |||
|
|
- | - | - |
| Схема подключения контактных датчиков | |||
| - |
|
|
- |
| Схема подключения трехпроводных дискретных датчиков, имеющих выходной транзистор n-p-n типа с открытым коллектором | |||
|
|
|
|
- |
| Схема подключения трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p типа | |||
| - |
|
|
- |
| Схема подключения сигналов переменного напряжения ~230 В | |||
| - | - | - |
|
| Схема подключения сигналов постоянного напряжения =230 В | |||
| - | - | - |
|
| Схема подключения трехфазного двигателя (пример контроля обрыва питающих фаз) | |||
| - | - | - |
|
