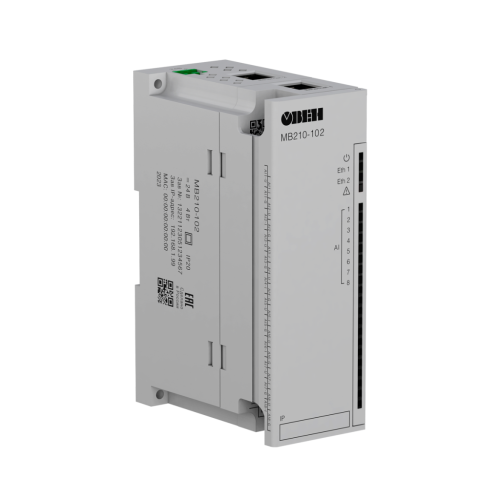

Модули аналогового ввода с быстрыми входами (Ethernet) ОВЕН МВ210-102
Описание
Модули аналогового ввода с быстрыми входами (Ethernet) ОВЕН МВ210-102
Модули предназначены для измерения аналоговых сигналов, преобразования измеренных величин в значения физических величин и последующей передачи их в сеть Ethernet.
Используются для расширения сигналов контроллера ОВЕН ПЛК210.
Интерфейс обмена |
Сдвоенный Ethernet 10/100 Mbit |
Интерфейс конфигурирования |
USB 2.0 (MicroUSB), Ethernet (RJ-45) |
Протоколы обмена |
Modbus TCP (до 4-х одновременных соединений); MQTT; SNMP; NTP |
Особенности
- Быстрые универсальные аналоговые входы для измерения сигналов тока и напряжения
- Индивидуальная конфигурация для каждого входа
- Сдвоенный 2-портовый Ethernet-коммутатор
- Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
- Широкий диапазон рабочих температур: -40…+55 °С
- Непрерывный профиль измерений во внутреннюю flash память (архив)
- Поддержка облачного сервиса OwenCloud
Конфигурирование
Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.
Модификация |
МВ210-102 | |
Входы | ||
Количество входов |
8 FAI | |
Разрядность АЦП |
16 бит | |
Типы поддерживаемых сигналов |
0…5 мА; 0…20 мА; 4…20 мА; 0…1 В; 0…10 В | |
Характеристики аналоговых входов (AI) | ||
Гальваническая развязка входов |
- | |
Предел
основной |
- 0…1 В (фильтр 1) |
± 0,5 % |
- 0…1 В (фильтры 2-5) |
± 0,25 % | |
- 0…10 В (фильтры 1-5) |
± 0,25 % | |
- 0…5 мА (фильтры 1-5) |
± 0,5 % | |
- 0…20 мА (фильтры 1-5) |
± 0,25 % | |
Максимальная дополнительная
погрешность, |
0,2 % | |
Дополнительная
погрешность, окружающей среды, на каждые 10 °С |
- 0…10 В |
не более 0,003 % |
- 0…1 В, 0…20 мА, 4…20 мА |
не более 0,075 % | |
Время опроса одного входа |
12 мс | |
Сопротивление строенного токоизмерительного резистора |
- 0…1 В, 0…10 В |
не менее 10 Мом |
- 0…5 мА |
не более 200 Ом | |
- 0…20 мА, 4…20 мА |
не более 100 Ом | |
Питание | ||
Напряжение питания |
=10…48 (номинальное =24) В | |
Потребляемая мощность |
не более 4 Вт при питании =24 В | |
Защита от переполюсовки |
есть | |
Общие параметры | ||
Габаритные размеры |
(42×124×83) ±1 мм | |
Степень защитыкорпуса |
IP20 | |
Монтаж |
на DIN-рейку / на стену | |
Средний срок службы |
12 лет | |
Масса |
не более 0,4 кг | |
Условия эксплуатации | ||
Температура окружающего воздуха |
-40…+55 °С | |
Относительная влажность воздуха (при +35 °С без конденсации влаги) |
от 10 до 95 % | |
Flash-память (архив) | ||
Максимальный размер файла архива |
2 кб | |
Максимальное количество файлов архива |
1000 | |
Минимальный период записи |
10 сек | |
Часы реального времени | ||
Погрешность хода |
при температуре +25 °С |
не более 3 секунды в сутки |
при температуре -40 °С |
не более 10 секунд в сутки | |
Тип питания |
батарея CR2032 | |
Время работы часов реального времени на одной батарее |
6 лет | |
Комплектность | ||
Прибор |
1 шт. | |
Паспорт и Гарантийный талон |
1 экз. | |
Краткое руководство по эксплуатации |
1 экз. | |
Кабель патч-корд UTP 5e 150 мм |
1 шт. | |
Клемма питания 2EGTK-5-02P-14 |
1 шт. | |
Заглушка разъема Ethernet |
1 шт. |
