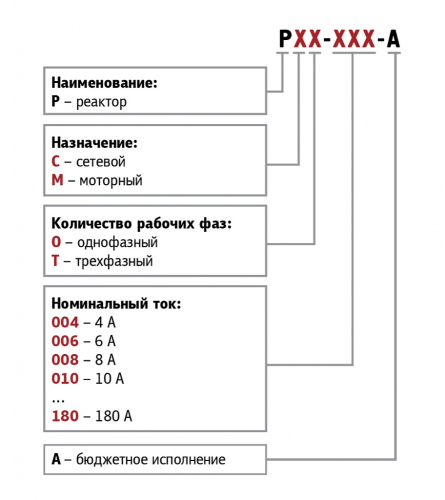

РМО и РМТ моторные дроссели
- "М" моторный реактор
- "О" - однофазный
- "Т" - трехфазный
- "002" - 2 А (номинальный ток)
- "004" - 4 А (номинальный ток)
- "006" - 6 А (номинальный ток)
- "008" - 8 А (номинальный ток)
- "010" - 10 А (номинальный ток)
- "015" - 15 А (номинальный ток)
- "016" - 16 А (номинальный ток)
- "025" - 25 А (номинальный ток)
- "030" - 30 А (номинальный ток)
- "040" - 40 А (номинальный ток)
- "050" - 50 А (номинальный ток)
- "060" - 60 А (номинальный ток)
- "080" - 80 А (номинальный ток)
- "090" - 90 А (номинальный ток)
- "120" - 120 А (номинальный ток)
- "150" - 150 А (номинальный ток)
- "200" - 200 А (номинальный ток)
- РМТ-025-А
- РМТ-040-А
- РМТ-200-А
- РМТ-150-А
- РМТ-120-А
- РМТ-015-А
- РМТ-090-А
- РМТ-010-А
- РМТ-080-А
- РМТ-008-А
- РМТ-006-А
- РМТ-002-А
- РМТ-050-А
- РМТ-004-А
- РМТ-060-А
- РМО-016-А
- РМО-010-А
- РМО-004-А
- РМО-002-А
- РМО-006-А
- РМТ-030-А
Описание
Моторные дроссели устанавливаются после преобразователя частоты и предназначены для повышения качества выходного напряжения ОВЕН ПЧВ, защиты его от импульсов напряжения и скоротечных коротких замыканий на двигатели.
Основная функция моторного дросселя – превращение ШИМ выхода ПЧВ в подобие синусоиды с незначительными флуктуациями. Это снижает потери в кабеле подключения двигателя и потери на вихревые токи в сердечнике ротора и статора двигателя.
Преимущества ОВЕН РМО и РМТ
- Увеличение длины моторного кабеля до 300 м.
- Повышение надежности и долговечности мотора.
- Успешное подавление электромагнитных помех.
- Уменьшение амплитуды перенапряжений на клеммах двигателя.
- Снижение уровня шума двигателя.
Использование моторных дросселей снижает величину dv/dt до значения 500 В/мкс, позволяет ограничить перенапряжения на зажимах двигателя, отфильтровать помехи, обусловленные срабатыванием контактора, находящегося между фильтром и двигателем, уменьшить ток утечки двигателя. Все это позволяет увеличить длину моторного кабеля (с 15 метров для экранированного кабеля и 50 м – для неэкранированного) до 150 – 300 метров, что допускается при подключении двигателя напрямую к ПЧВ.
Моторный дроссель позволяет защитить двигатель от негативного воздействия ШИМ на магнитопровод двигателя, избавиться от учета и расчета длины кабеля и искажения ШИМ в нем, избежать перенапряжений на зажимах двигателя.
Помимо всего прочего, использование моторного дросселя является единственным доступным способом безаварийно подключить к ПЧВ однофазный двигатель с токосдвигающим конденсатором.
Влияние моторного дросселя на скорость нарастания напряжения
Технические характеристики |
||
Параметр |
Значение |
|
Рабочая частота |
0...60 Гц |
|
Рабочее напряжение для реакторов РМО |
230 В |
|
Рабочее напряжение для реакторов РМТ |
500 В |
|
Способ охлаждения по ГОСТ 11677-85 |
С (естественное воздушное) |
|
Исполнение |
Открытое |
|
Класс нагревостойкости по ГОСТ 8865-93 |
Рхх-ххх-А – F (155 °C) |
|
Степень защиты |
IP00 |
|
Режим работы по ГОСТ 183-74 |
S1 (продолжительный) |
|
Снижение тока нагрузки при частоте коммутации |
||
Сетевой дроссель |
Частота |
Ток нагрузки |
РМО-А и РМТ-А |
до 4 кГц |
100 % × Iн пчв |
до 16 кГц |
35 % × Iн пчв |
|
Условия эксплуатации Закрытые взрывобезопасные помещения без агрессивных паров и газов. Атмосферное давление – от 80 до 106 кПа. Диапазон температуры окружающего воздуха: от –10 до + 40 °С при относительной влажностью от 5 до 95 %, без конденсации влаги. Максимальная высота над уровнем моря –1000 м. |
Модификации |
|
Схема подключения |
|
|
|
Таблица подбора моторных дросселей для ПЧВ |
|
В таблице приведены рекомендуемые модификации моторных дросселей для частотных преобразователей ОВЕН ПЧВ |
|
Модификация |
Реакторы моторные |
Питающая сеть: одна или три фазы 220 В |
|
ПЧВ101-К18-А |
РМО-002-А |
ПЧВ3-К25-Б ПЧВ101-К37-А |
РМО-002-А РМТ-002-А |
ПЧВ3-К37-Б |
РМО-002-А РМТ-002-А |
ПЧВ101-К75-А ПЧВ3-К75-Б |
РМО-004-А РМТ-004-А |
ПЧВ102-1К5-А ПЧВ3-1К5-Б |
РМО-006-А РМТ-006-А |
ПЧВ103-2К2-А ПЧВ3-2К2-Б |
РМО-010-А РМТ-010-А |
ПЧВ3-3К7-Б |
РМО-016-А РМТ-015-А |
ПЧВ3-5К5-Б |
РМТ-025-А |
ПЧВ3-7К5-Б |
РМТ-030-А |
ПЧВ3-11К-Б |
РМТ-040-А |
Питающая сеть: три фазы 380 В |
|
ПЧВ101-К37-В; ПЧВ3-К37-В |
РМТ-002-А |
ПЧВ101-К75-В; ПЧВ3-К75-В |
РМТ-002-А |
ПЧВ3-1К5-В |
РМТ-004-А |
ПЧВ102-1К5-В |
РМТ-004-А |
ПЧВ102-2К2-В |
РМТ-006-А |
ПЧВ3-2К2-В |
РМТ-006-А |
ПЧВ103-3К0-В |
РМТ-008-А |
ПЧВ3-3К0-В |
РМТ-008-А |
ПЧВ103-4К0-В |
РМТ-010-А |
ПЧВ3-4К0-В |
РМТ-010-А |
ПЧВ203-5К5-В |
РМТ-015-А |
ПЧВ3-5К5-В |
РМТ-015-А |
ПЧВ203-7К5-В |
РМТ-015-А |
ПЧВ3-7К5-В |
РМТ-015-А |
ПЧВ204-11К-В |
РМТ-025-А |
ПЧВ3-11К-В |
РМТ-025-А |
ПЧВ204-15К-В |
РМТ-030-А |
ПЧВ3-15К-В |
РМТ-030-А |
ПЧВ205-18К-В |
РМТ-040-А |
ПЧВ3-18К-В |
РМТ-040-А |
ПЧВ205-22К-В |
РМТ-050-А |
ПЧВ3-22К-В |
РМТ-050-А |
ПЧВ3-30К-В |
РМТ-060-А |
ПЧВ3-37К-В |
РМТ-080-А |
ПЧВ3-45К-В |
РМТ-090-А |
ПЧВ3-55К-В |
РМТ-120-А |
ПЧВ3-75К-В |
РМТ-150-А |
ПЧВ3-90К-В |
РМТ-200-А |
Массогабаритные характеристики моторных дросселей РМО и РМТ |
|||||||
Массогабаритные характеристики сетевых дросселей РМО и РМТ |
|||||||
Питающая сеть: одна или три фазы 220 В |
|||||||
Модификация |
Вес, кг |
Габаритные размеры, мм |
|||||
D |
D1 |
W |
W1 |
H |
A*B |
||
РМО-002-А |
1.1 |
76 |
64 |
105 |
85 |
90 |
7*12 |
РМО-004-А |
1.1 |
76 |
64 |
105 |
85 |
90 |
7*12 |
РМО-006-А |
1.1 |
76 |
64 |
105 |
85 |
90 |
7*12 |
РМО-010-А |
1.1 |
76 |
64 |
105 |
85 |
90 |
7*12 |
РМО-016-А |
3.8 |
114 |
95 |
110 |
90 |
120 |
7*12 |
|
|||||||
РМТ-002-А |
1.8 |
100 |
48 |
79 |
59 |
118 |
7*12 |
РМТ-004-А |
1.8 |
100 |
48 |
79 |
59 |
118 |
7*12 |
РМТ-006-А |
1.8 |
100 |
48 |
79 |
59 |
118 |
7*12 |
РМТ-008-А |
1.8 |
100 |
48 |
79 |
59 |
118 |
7*12 |
РМТ-010-А |
1.8 |
100 |
48 |
79 |
59 |
118 |
7*12 |
РМТ-015-А |
2.5 |
150 |
70 |
92 |
72 |
145 |
7*12 |
РМТ-025-А |
3.5 |
180 |
70 |
92 |
72 |
165 |
7*12 |
РМТ-030-А |
3.5 |
180 |
70 |
92 |
72 |
165 |
7*12 |
РМТ-040-А |
5.0 |
180 |
70 |
100 |
81 |
165 |
7*12 |
РМТ-050-А |
6.5 |
180 |
70 |
140 |
90 |
165 |
7*12 |
РМТ-060-А |
6.5 |
180 |
70 |
140 |
90 |
165 |
7*12 |
РМТ-080-А |
10 |
210 |
80 |
155 |
90 |
165 |
7*12 |
РМТ-090-А |
10 |
210 |
80 |
155 |
90 |
165 |
7*12 |
РМТ-120-А |
13 |
240 |
80 |
150 |
90 |
210 |
7*12 |
РМТ-150-А |
15 |
240 |
80 |
150 |
90 |
210 |
7*12 |
РМТ-200-А |
20 |
240 |
80 |
180 |
120 |
210 |
7*12 |
