Блоки питания для тяжелых условий эксплуатации

Много

Нашли дешевле?

Модификация

"30" - 30 Вт (выходная мощность)
"60" - 60 Вт (выходная мощность)
"120" - 120 Вт (выходная мощность)

Тип корпуса

"Д3" - 54х90х58 мм (DIN-реечный)
"Д4" - 72х90х58 мм (DIN-реечный)
"Д9" - 157х90х58 мм (DIN-реечный)

Напряжение

"24" - 24 В, выходное напряжение

Модель

БП30Б-Д3-24С
БП60Б-Д4-24С
БП120Б-Д9-24С

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Блоки питания ОВЕН БП30-С, БП60-С, БП120-C предназначены для питания стабилизированным напряжением 24 В постоянного тока приборов автоматики и других радиоэлектронных устройств.

Преимущества блоков питания для тяжелых условий эксплуатации ОВЕН БП30-С, БП60-С, БП120-C:

Сохраняют стабильное выходное напряжение и 100 % выходной мощности в широком диапазоне температур: от -40 до +70 °С.
Выдерживают перегрузку по току до 140 %.
Имеют низкий уровень пульсаций выходного напряжения (< 0,5 % Uвых).
Обеспечивают высокий КПД (более 85 %).
Защищают от КЗ в цепях 24 В постоянного тока.
Не требует дополнительного охлаждения.

Конструктивно эта линейка блоков питания ОВЕН отличается исполнением основания. Оно отлито из силуминового сплава и обеспечивает максимально эффективное отведение тепла при работе в условиях высоких температур. При этом сохраняется удобное крепление корпуса на DIN-рейку. Все компоненты схемотехники блоков питания БПх-С протестированы на устойчивую работу в условиях низких (до -40 ºС) и высоких (до +70 ºС) температур.

Основные функции

Преобразование переменного (постоянного) напряжения в постоянное стабилизированное напряжение.
Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
Успешный запуск нагрузки с большими входными емкостями (панели оператора, модемы и т.д.).
Защита от перенапряжения и импульсных помех на входе.
Защита от перегрузки, короткого замыкания и перегрева.
Регулировка выходного напряжения с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности.
Индикация о наличии напряжения на выходе.

Система контроля и регулирования температуры

Система контроля и регулирования температуры

Технические характеристики
Параметр	Значение
Входное напряжение:
– переменного тока	90...264 В
– постоянного тока	110...370 В
Частота входного переменного напряжения	47...63 Гц
Коррекция выходного напряжения	22...26 В
Нестабильность выходного напряжения при изменении напряжения питания	±0,2 %
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax	±0,25 %
Электрическая прочность изоляции:
– вход – выход (действующее значение)	3 кВ
– вход – корпус (действующее значение)	1,5 кВ
Коэффициент полезного действия	Не менее 85 %
Степень защиты корпуса (со стороны передней панели)	IP20
Условия эксплуатации
Температура окружающего воздуха	–40...+70 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)	не более 80 %

Электрические характеристики
Модификация прибора	Мощность, Вт	Выходное напряжение, В	Макс. выходной ток, А	Амплитуда пульсации выходного напряжения, мВ
БП30Б-Д3-24C	30	24	1,25	120
БП60Б-Д4-24C	60	24	2,5	120
БП120Б-Д9-24C	120	24	5	120

Функциональные возможности

Защита по перегрузке типа «стабилизация выходного тока»

Защита от короткого замыкания

При возникновении короткого замыкания блоки питания ОВЕН БП30-С, БП60-С, БП120-С, уходят в режим «отсечки» до восстановления.

Защита от перегрева

При перегреве блоки питания ОВЕН БП30-С, БП60-С, БП120-С уходят в режим «отсечки».

График снижения мощности ОВЕН БП30-С, БП60-С, БП120-С

График снижения мощности ОВЕН БП30-С, БП60-С, БП120-С в зависимости от температуры окружающей среды. Затемненная область на графике показывает область температур и нагрузок, в которых допускается эксплуатация блока питания.

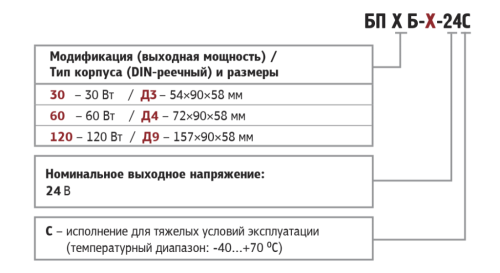

Модификации ОВЕН БП30-С, БП60-С, БП120-C

Габаритные и установочные размеры
Габаритные размеры ОВЕН БП30-С	Габаритные размеры ОВЕН БП60-С	Габаритные размеры ОВЕН БП120-С
Массогабаритные характеристики блоков питания ОВЕН БП30-С, БП60-С, БП120-C
Блок питания	Габаритные размеры (Ш×В×Г), мм	Масса, кг
БП30-С	54×90×58	0,2
БП60-С	72×90×58	0,4
БП120-С	157×90×59,6	0,5
Схемы подключения
Схема подключения БП30-С	Схема подключения БП60-С	Схема подключения БП120-С
Примечание. При длине проводов между блоком и нагрузкой более 1 м и отсутствием на входе нагрузки входных конденсаторов рекомендуется параллельно нагрузке подключить керамический конденсатор емкостью не менее 0,1мкФ и напряжением ≥1,5 Uвых применяемого блока.
