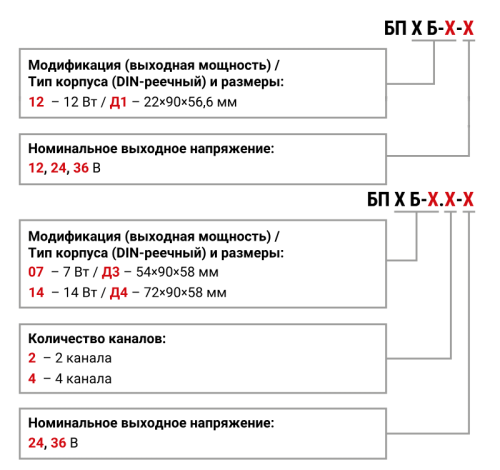

БП
Х
Б
-
Х
-
Х
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
БП07Б, БП12Б, БП14Б блоки питания для датчиков
Блоки питания ОВЕН БП07Б, БП12Б, БП14Б предназначены для питания датчиков стабилизированным напряжением постоянного тока.
Максимальная выходная мощность: 7, 12, 14 Вт. Каждый блок питания имеет модификации трех номиналов выходного напряжения: 12, 24 и 36 В.
Блоки питания БП07Б, БП12Б, БП14Б выпускаются в пластиковых корпусах с креплением на DIN-рейку.
Основные функции
- Преобразование переменного / постоянного напряжения в постоянное стабилизированное напряжение.
- Один или несколько гальванически изолированных каналов питания датчиков.
- Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
- Защита от перенапряжения и импульсных помех на входе.
- Защита от перегрузки, короткого замыкания и перегрева.
- Индикация о наличии напряжения на выходе.
Примеры применения блоков питания для датчиков
| Параметр | Значение |
|---|---|
| Входное напряжение: | |
| - переменного тока | 90...264 В |
| - постоянного тока | 110...370 В |
| Частота входного переменного напряжения | 47...63 Гц |
| Выходное напряжение |
- БП12Б (12 и 24 В) - БП07Б, БП14Б (24 и 36 В) |
| Коррекция выходного напряжения | 22…26 В |
| Нестабильность выходного напряжения при изменении напряжения питания | ±0,2 % |
| Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax | ±0,25 % |
| Электрическая прочность изоляции: | |
| – вход - выход (действующее значение) | 3 кВ |
| – вход - корпус (действующее значение) | 1,5 кВ |
| Коэффициент полезного действия | Не менее 85% |
| Степень защиты корпуса (со стороны передней панели) | IP20 |
| Параметр | Значение |
|---|---|
| Температура окружающего воздуха |
- БП12Б (-40…+70 ⁰С) - БП07Б, БП14Б (-20…+50 ⁰С) |
| Атмосферное давление | 86...106,7 кПа |
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % |
| Модификация прибора | Количество каналов | Суммарная мощность, Вт | Мощность в канале, Вт | Выходное напряжение в канале, В | Макс. ток нагрузки в канале, А | Амплитуда пульсации выходного напряжения, мВ |
|---|---|---|---|---|---|---|
| БП07Б-Д3.2-24 | 2 | 7 | 3,5 | 24±0,48 % | 0,145 | 60 |
| БП07Б-Д3.2-36 | 2 | 7 | 3,5 | 36±0,72 % | 0,095 | 60 |
| БП12Б-Д1-12 | 1 | 12 | 12 | 12±1 % | 1 | 30 |
| БП12Б-Д1-24 | 1 | 12 | 12 | 24±1 % | 0,5 | 60 |
| БП14Б-Д4.2-24 | 2 | 14 | 7,0 | 24±0,48 % | 0,29 | 60 |
| БП14Б-Д4.2-36 | 2 | 14 | 7,0 | 36±0,72 % | 0,19 | 60 |
| БП14Б-Д4.4-24 | 4 | 14 | 3,5 | 24±0,48 % | 0,145 | 60 |
| БП14Б-Д4.4-36 | 4 | 14 | 3,5 | 36±0,72 % | 0,095 | 60 |
Защита по перегрузке типа «отсечка»
Защита от короткого замыкания
При возникновении короткого замыкания блоки питания ОВЕН БП07Б, БП12Б, БП14Б уходят в режим «отсечки» до восстановления.
Защита от перегрева
При перегреве блоки питания ОВЕН БП07Б, БП12Б, БП14Б уходят в режим «отсечки».
|
|
|
|
График зависимости выходной мощности от |
График зависимости выходной мощности от |
|
|
|
|
|
Габаритные и установочные |
Габаритные и установочные |
Габаритные и установочные |
Массогабаритные характеристики блоков питания ОВЕН БП12Б, БП07Б, БП14Б
| Блок питания | Габаритные размеры (Ш×В×Г), мм | Масса, кг |
|---|---|---|
| БП12Б | 22×90×56,6 | 0,1 |
| БП07Б | 54×90×58 | 0,13 |
| БП14Б | 72×90×58 | 0,135 |
|
|
|
|
Схема подключения БП12Б |
Схема подключения БП07Б |
|
|
|
|
Схема подключения БП14Б-Д4.2-хх |
Схема подключения БП14Б-Д4.4-хх |
| 3D Модель БП07Б | Скачать PDF | Скачать STEP |
| 2D Модель БП07Б | Скачать DWG | |
| 3D Модель БП12Б | Скачать PDF | Скачать STEP |
| 2D Модель БП12Б | Скачать PDF | Скачать DWG |
| 3D Модель БП14Б-Д4.2 | Скачать PDF | Скачать STEP |
| 2D Модель БП14Б-Д4.2 | Скачать PDF | Скачать DWG |
| 3D Модель БП14Б-Д4.4 | Скачать PDF | Скачать STEP |
| 2D Модель БП14Б-Д4.4 | Скачать PDF | Скачать STEP |
- Прибор
- Фиксатор
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Результаты индивидуальных стендовых испытаний (см. ниже пример)
