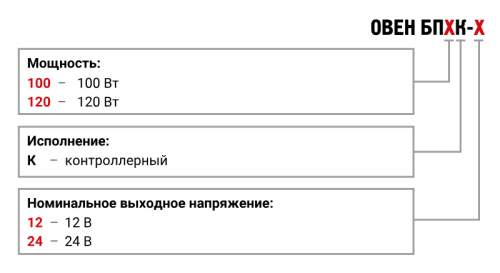

БП
Х
К -
Х
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
БП100К, БП120К блоки питания для ПЛК и ответственных применений с интерфейсом Ethernet
Блоки питания ОВЕН БП100К и ОВЕН БП120К предназначены для питания стабилизированным напряжением 12 В или 24 В приборов локальной автоматики и распределенных систем. Приборы являются частью Экосистемы-210 компании ОВЕН и рекомендуются для совместного применения с программируемыми логическими контроллерами ПЛК210 и модулями ввода-вывода Мх210. Встроенные программные алгоритмы позволяют блоку питания передавать данные о своем состоянии по сети Ethernet и в облачный сервис OwenCloud.
Особенности и преимущества
- Конфигурирование и регулировка напряжения и выходного тока по Ethernet или USB (разъем типа microUSB).
- Ограничение выходного тока 120 % от номинального значения (режим статического резервирования Istat.boost).
- Защита от импульсного тока, перенапряжения, коротких замыканий.
- Минимальный уровень пульсаций (менее 0,5 %).
- Параллельное и последовательное подключение нескольких блоков без дополнительных внешних устройств защиты и выравнивания выходных токов.
- Расширенный климатический диапазон: -40…+70 °С - без снижения рабочих характеристик.
- Удобный монтаж в шкаф автоматики (съемные клеммники, компактный корпус: ширина 52 мм, как стандартный трехполюсный автомат).
Примеры применения
|
|
|
|
Стабилизированное питание и передача данных о |
Питание и контроль работы приборов, |
| Наименование | Значение | |
|---|---|---|
| БП100К-12 | БП120К-24 | |
| Выходные параметры | ||
| Номинальное напряжение (Uном) | 12 В | 24 В |
| Номинальный ток (Iном) | 8,5 А | 5 А |
| Номинальная мощность (Pном) | 100 Вт | 120 Вт |
| Диапазон подстройки выходного напряжения | 11,5…14,5 В | 22,5…29,5 В |
| Допустимое отклонение напряжения, в том числе: | ||
| - нестабильность выходного напряжения от входного напряжения | ± 0,5 % | |
| - нестабильность выходного напряжения от выходного тока | ± 0,25 % | |
| - коэффициент температурной нестабильности | ± 0,019 %/°С | |
| Размах напряжения шума и пульсаций (межпиковое), не более | 120 мВ | |
| Время установления выходного напряжения, не более | 2 с | |
| Входные параметры | ||
| Напряжение питания переменного тока | 90…264 В | |
| Частота переменного тока | 47…63 Гц | |
| Напряжение питания постоянного тока | 125…370 В | |
| Номинальный ток потребления, не более | 1,65 А | |
| Пусковой ток, не более | 30 А | |
| КПД при номинальной нагрузке, не менее | 88 % | 90 % |
| Защиты | ||
| Тип защиты от перегрузки - ограничение выходного тока: порог ограничения выходного тока | 115…123 % от Iном | |
| Безопасность и ЭМС | ||
| Устойчивость к механическим воздействиям по ГОСТ Р 52931 | N2 | |
| Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3 | Критерий качества А | |
| Уровень излучения радиопомех (помехоэмиссии) по ГОСТ 30804.6.4 | Соответствует | |
| Степень защиты по ГОСТ 14254 | IP20 | |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 | II | |
| Категория перенапряжения по ГОСТ IEC 61204-7 | II | |
| Степень загрязнения по ГОСТ Р 50030.1 | 2 | |
| Электрическая прочность изоляции: | ||
| - вход-выход, вход-корпус, вход-порт Ethernet | 3000 В | |
| - выход-порт Ethernet | 1000 В | |
| Сопротивление изоляции (вход-выход-корпус) при 500 В, не менее | 20 МОм | |
| Ethernet (заводская установка) | ||
| IP-адрес | 192.168.1.99 | |
| Маска подсети | 255.255.255.0 | |
| IP-адрес шлюза | 192.168.1.1 | |
| USB | ||
| Адрес устройства | 1 | |
| Протокол для подключения к Owen Configurator | Owen Auto Detection Protocol | |
| Окружающая среда | ||
| Рабочий диапазон температур окружающей среды (Tокруж) | -40…+70 °С | |
| Влажность воздуха при +25 °С и более низких температурах без конденсации влаги, не более | 80 % | |
| Атмосферное давление | 84...106,7 кПа | |
| Температура хранения и транспортирования | -40…+70 °С | |
| Прочее | ||
| Срок эксплуатации | 10 лет | |
| Срок гарантийного обслуживания | 2 года | |
| Средняя наработка на отказ | 70 000 ч | |
| Масса, не более | 0,4 кг | |
| Тип автоматического выключателя | 6 А, тип С или 10 А, тип B | |
| Характеристики дискретного выхода, электромагнитное реле | 0,5 А =24 В | |
Лицевая панель блока питания БП100К, БП120К
На лицевой панели блоков питания БП100К и БП120К размещены разъемы для Ethernet и MicroUSB, сервисная кнопка, индикаторы «Работа» и «Авария», поле для нанесения IP-адреса (тонким маркером или наклейка).
Сервисная кнопка
предназначена для:
- восстановления заводских настроек;
- установки IP-адреса;
- обновления встроенного ПО.
| Событие | Индикаторы | Дискретный выход | ||
|---|---|---|---|---|
Работа
|
Авария
|
DO1A | DO1C | |
| Номинальнаянагрузка | Светится зеленым | Не светится | Разомкнут | Замкнут |
| Режим ограничения выходного тока | Светится оранжевым | Не светится | Замкнут | Разомкнут |
| Режим КЗ | Светится красным | Не светится | Замкнут | Разомкнут |
| Перегрев блока, выходное напряжение отсутствует | Не светится | Светится красным | Замкнут | Разомкнут |
| Перегрев блока, выходное напряжение есть | Не светится | Светится оранжевым | Замкнут | Разомкнут |
График зависимости выходного тока блока питания от температуры окружающей среды
|
|
|
|
График зависимости выходного напряжения |
График зависимости входного |
|
|
|
|
График зависимости КПД от |
График зависимости КПД от |
|
|
|
|
Назначение контактов и схема |
Габаритные и присоединительные |
|
|
|
|
Параллельное (1) и последовательное (2) подключение блока питания БП100К и БП120К |
|
| 3D модель БП100К | Скачать STEP |
| 3D модель БП120К | Скачать STEP |
| 2D модель БП100К и БП120К | Скачать DWG |
- Прибор
- Паспорт и гарантийный талон
- Краткое руководство
- Результаты индивидуальных стендовых испытаний
