Описание

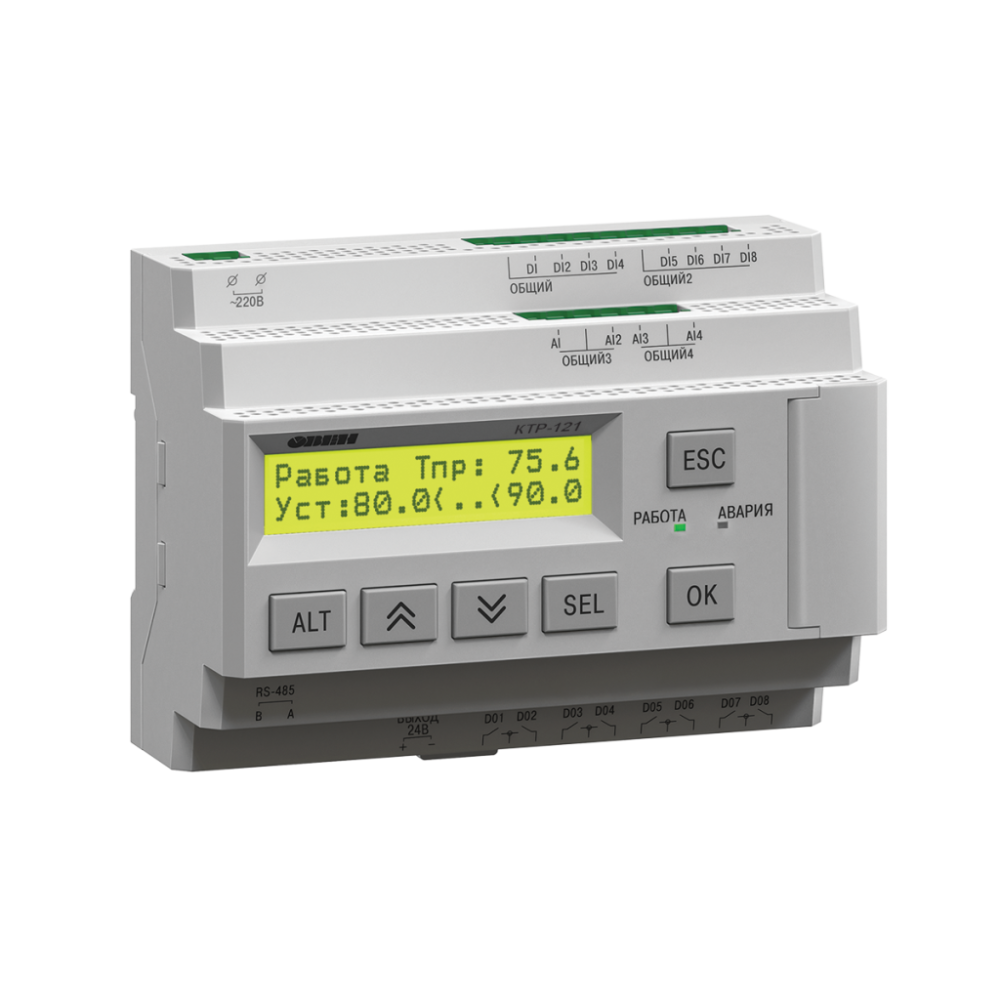

Контроллер для автоматического управления котельной ОВЕН КТР-121
КТР-121 - это контроллер с готовыми алгоритмами для автоматизации котельной. Подходит для установки в блочно-модульных, стационарных, крышных водогрейных котельных, а также котельных с котлами наружного размещения и котельных с пристроенным ИТП. Управление горелкой осуществляется через встроенный менеджер горения. Контроллер управляет модулируемыми, одноступенчатыми, двухступенчатыми и трехступенчатыми горелками. По типу топлива поддерживаются газовые, жидкотопливные, комбинированные и электрические горелки.

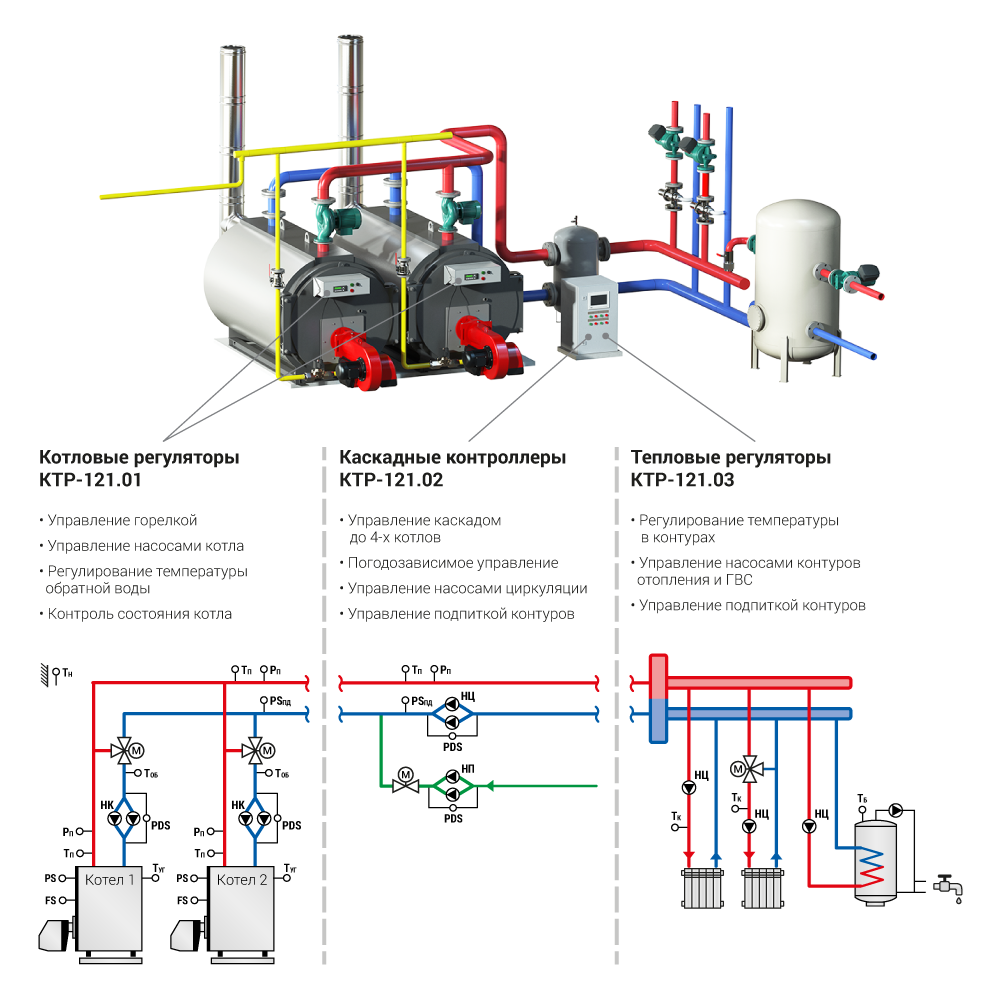

Алгоритмы КТР-121 разделены по задачам автоматизации котельной. Линейка состоит из трех групп алгоритмов:
- КТР-121.01 - автоматика котла.

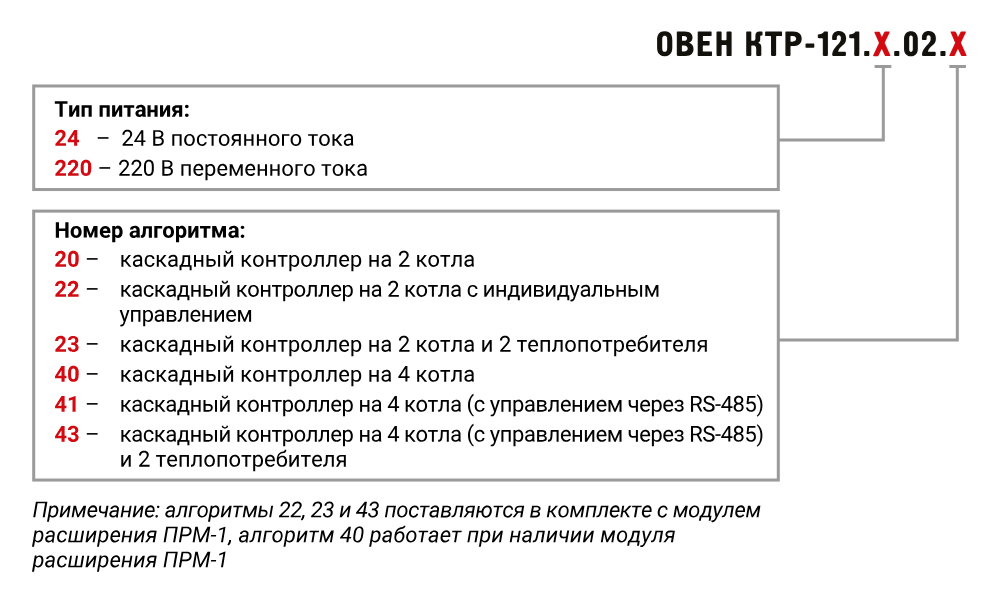

- КТР-121.02 - автоматика котельной.

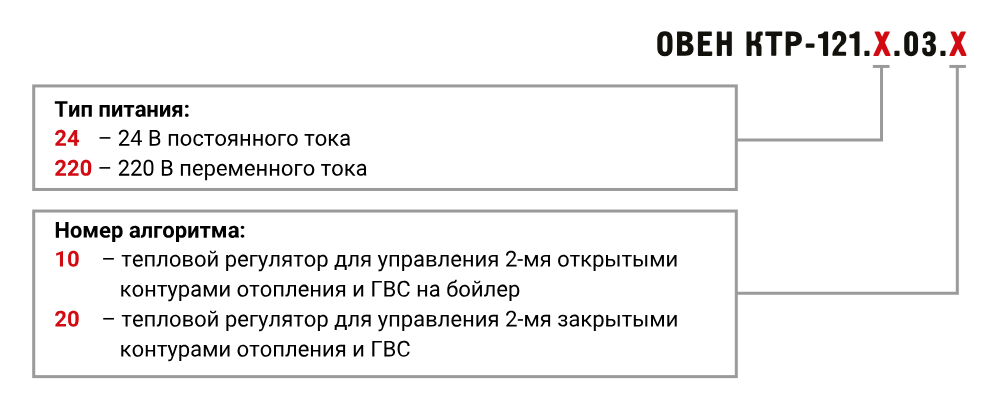

- КТР-121.03 - автоматика отопления и ГВС.
Объединяя различные алгоритмы КТР-121 в единую систему, можно получить решение для сложных схем котельных. Комбинации алгоритмов позволяют подобрать оптимальный набор автоматики для котельной.
| Тп - температура в подающем трубопроводе | Рот - давление в контуре отопления |
| Тн - температура наружного воздуха | Ргвс - давление в контуре ГВС |
| Тоб - температура в обратном трубопроводе | PDS - реле перепада давления |
| Туг - температура уходящих газов | PS - реле давления |
| Тот - температура в контуре отопления | FS - реле протока |
| Тгвс - температура в контуре ГВС | НК - насос котловой |
| Тк - температура в тепловом контуре | НЦ - насос циркуляции |
| Тб - температура в бойлере | НП - насос системы подпитки |
| Рп - давление в подающем трубопроводе | PSпд - реле давления подпитки (прессостат) |
| М - клапан регулирующий с электроприводом |
|
|
|
|

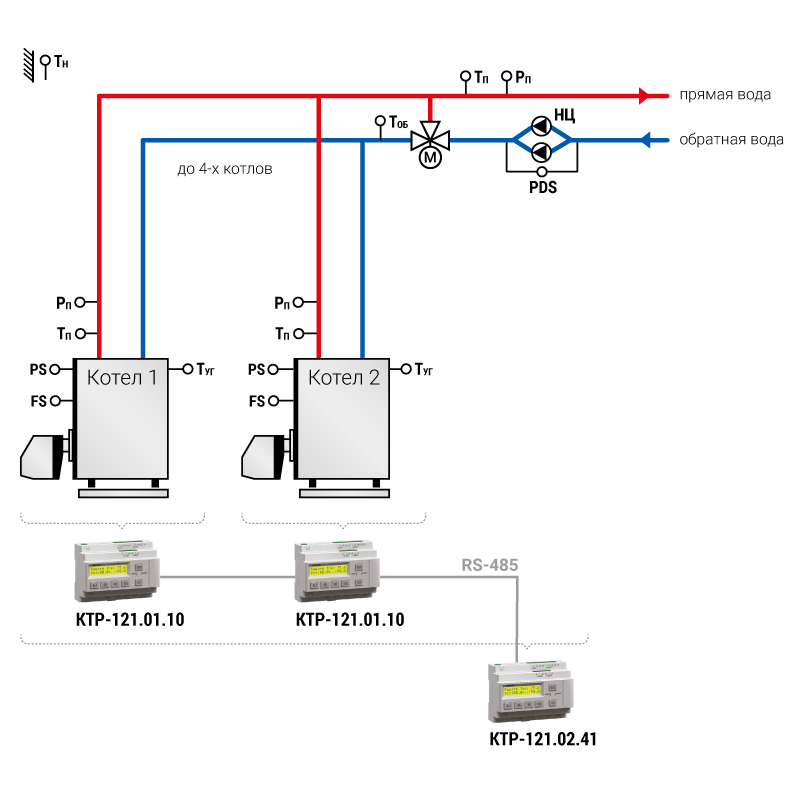

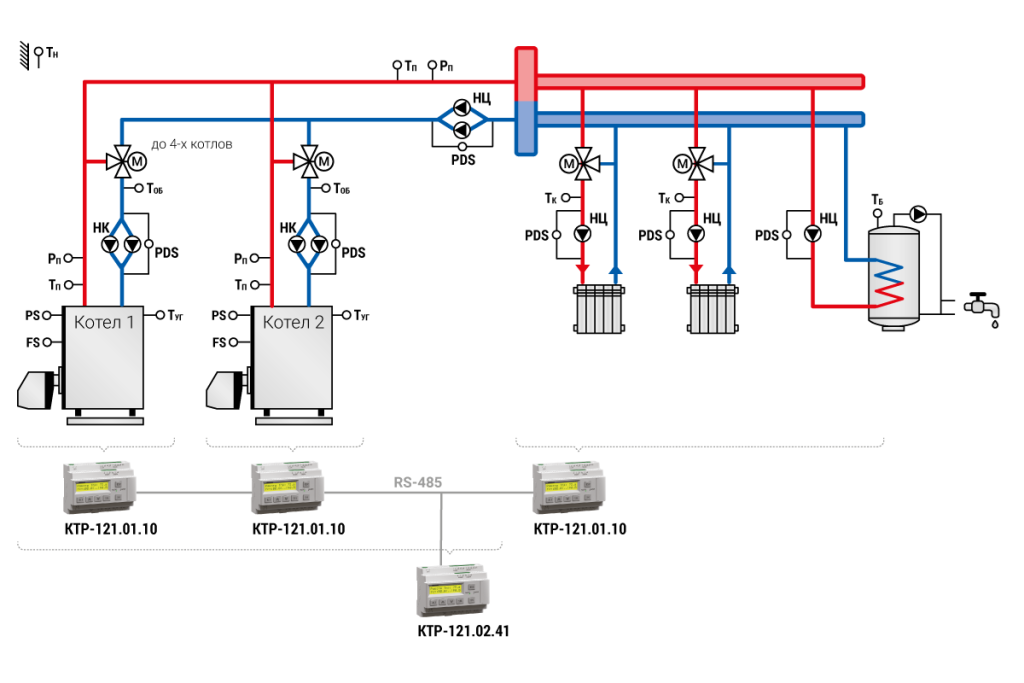

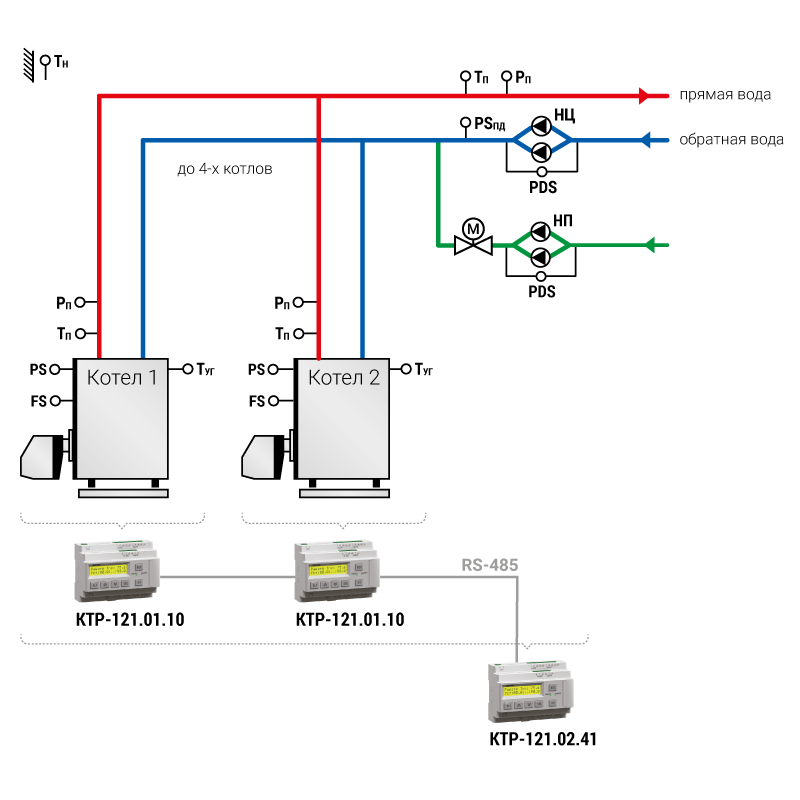

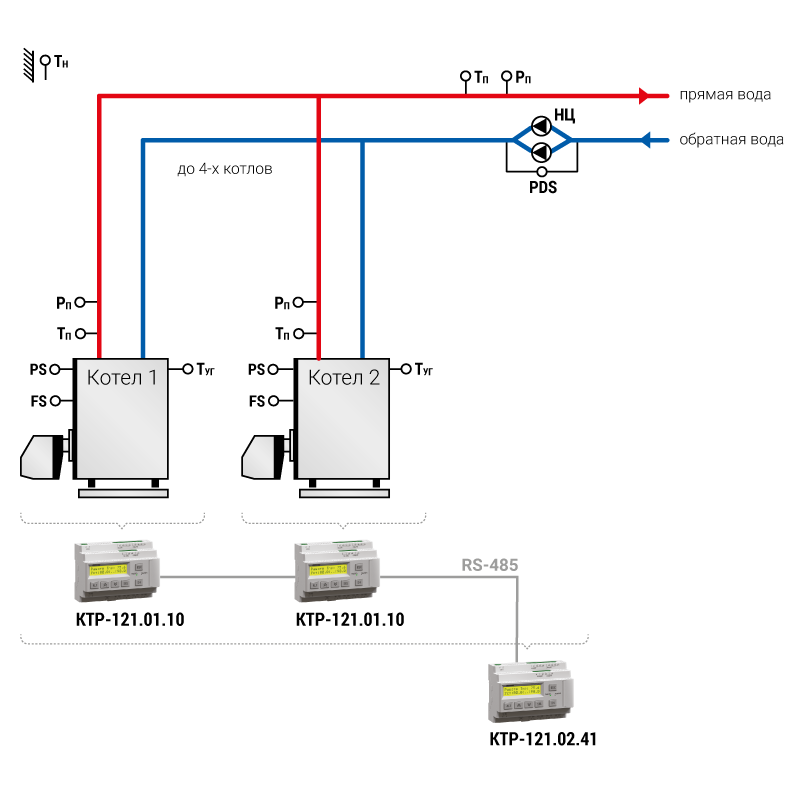

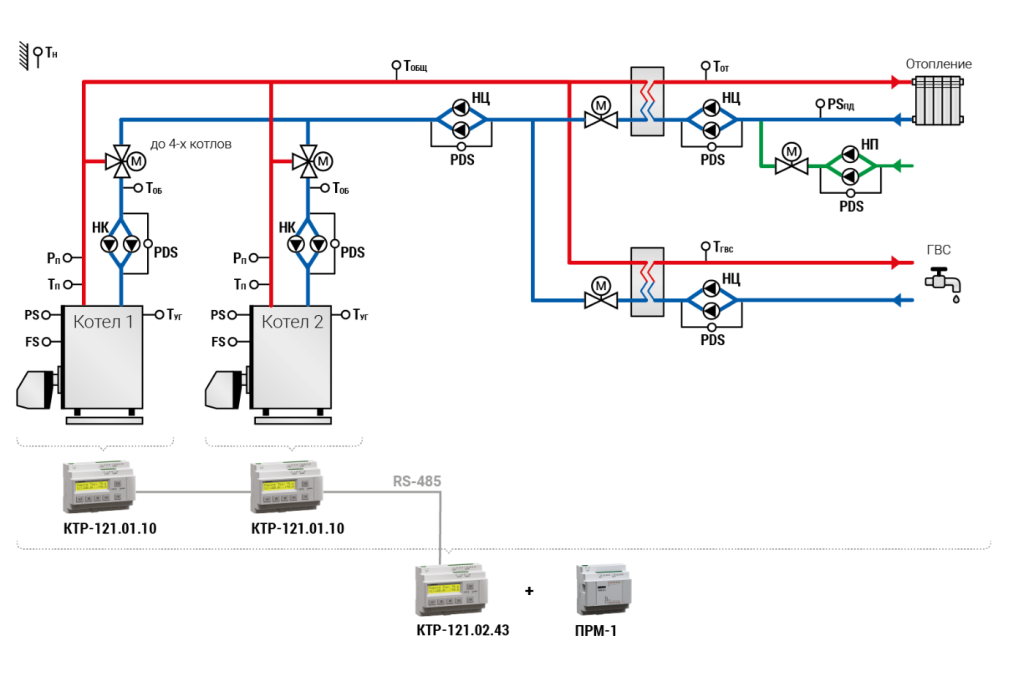

Для каскада до 4-х котлов с контурами отопления и ГВС на теплообменник |

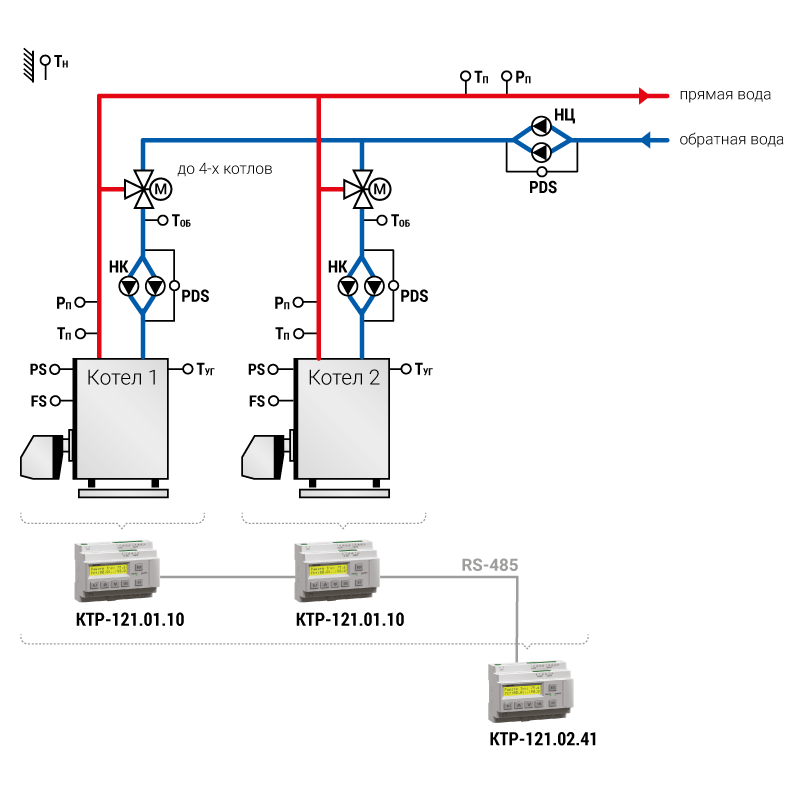

Для каскада до 4-х котлов с контурами отопления на насосно смесительный узел и ГВС на бойлер |
| Тп - температура в подающем трубопроводе | FS - реле протока |
| Тоб - температура в обратном трубопроводе | НК - насос котловой |
| Рп - давление в подающем трубопроводе | НРЦ - насос рециркуляции |
| PDS - реле перепада давления | М - клапан регулирующий с электроприводом |
| PS - реле давления |
|
|
|
|

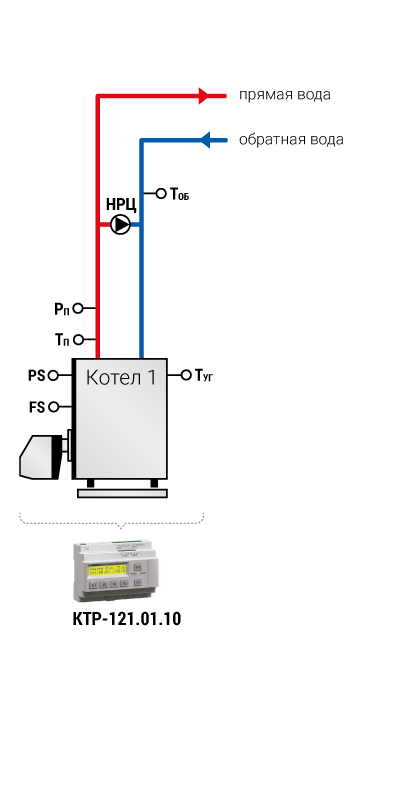

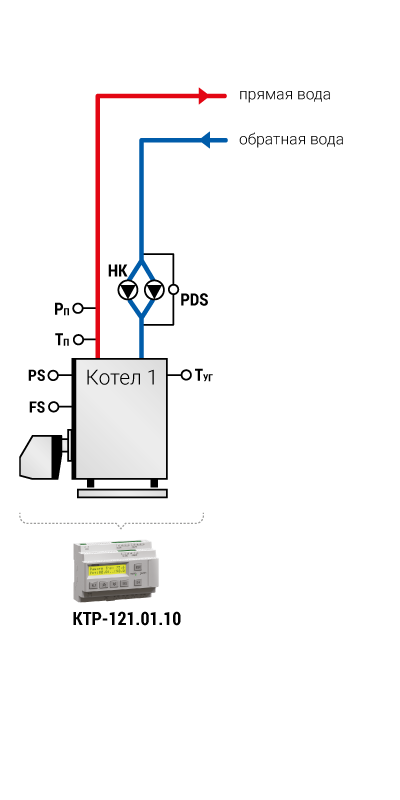

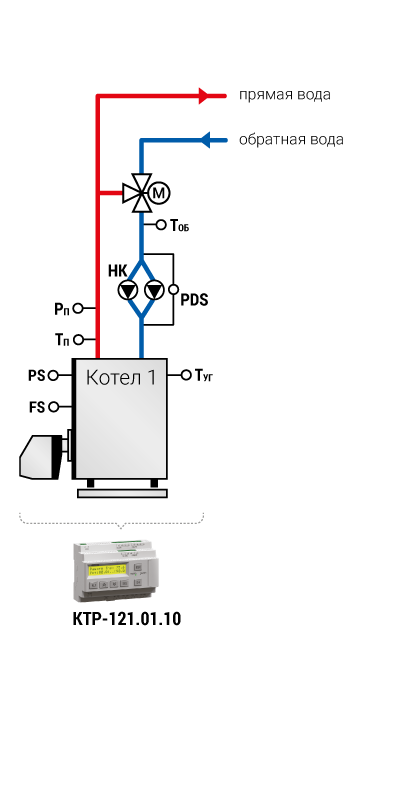

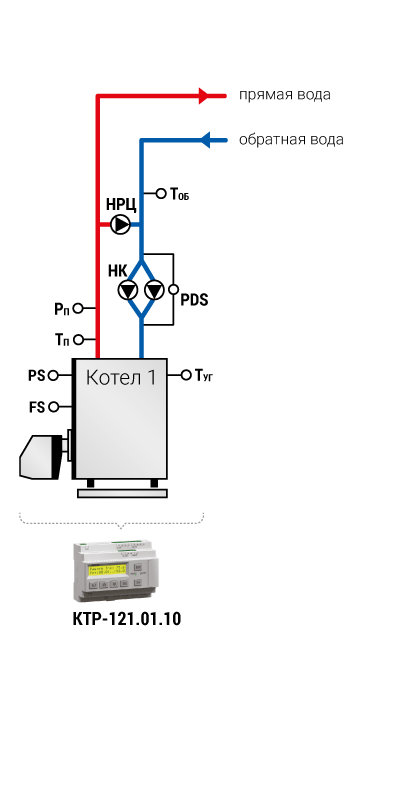

Для котла с насосом байпаса |
Для котла с котловыми насосами |
|
|
|
|
Для котла с котловыми насосами и насосом байпаса |
Для котла с котловыми насосами и регулирование температуры на входе |
| Тп - температура в подающем трубопроводе | FS - реле протока |
| Тн - температура наружного воздуха | НК - насос котловой |
| Тоб - температура в обратном трубопроводе | НРЦ - насос рециркуляции |
| Туг - температура уходящих газов | НЦ - насос циркуляции |
| Рп - давление в подающем трубопроводе | НП - насос системы подпитки |
| PDS - реле перепада давления | PSпд - реле давления подпитки (прессостат) |
| PS - реле давления | М - клапан регулирующий с электроприводом |
|
|
|
|
|
|

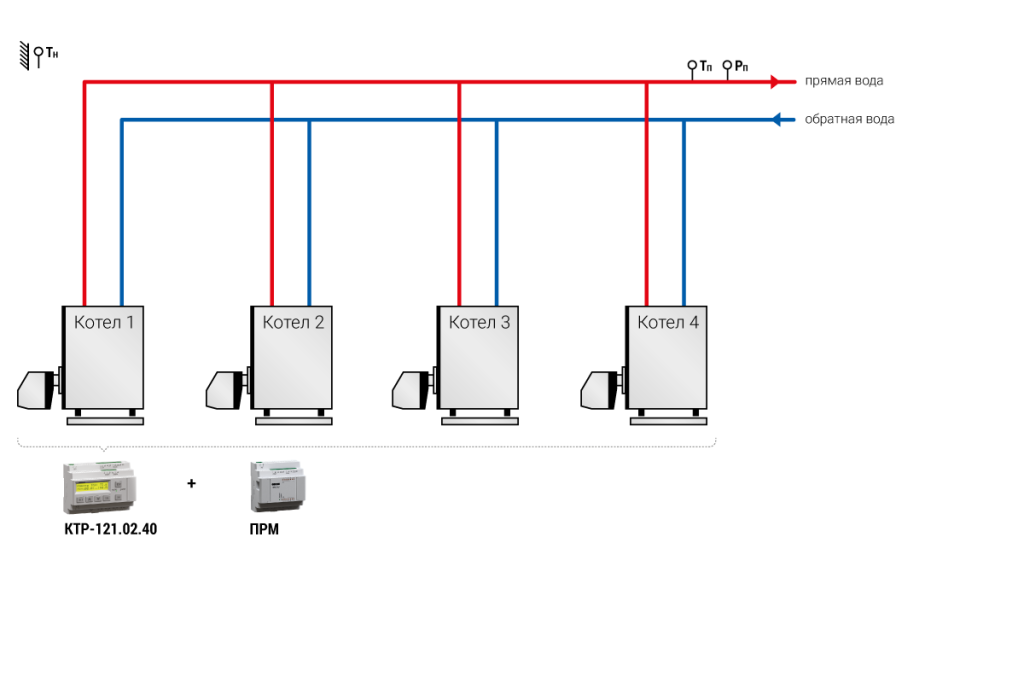

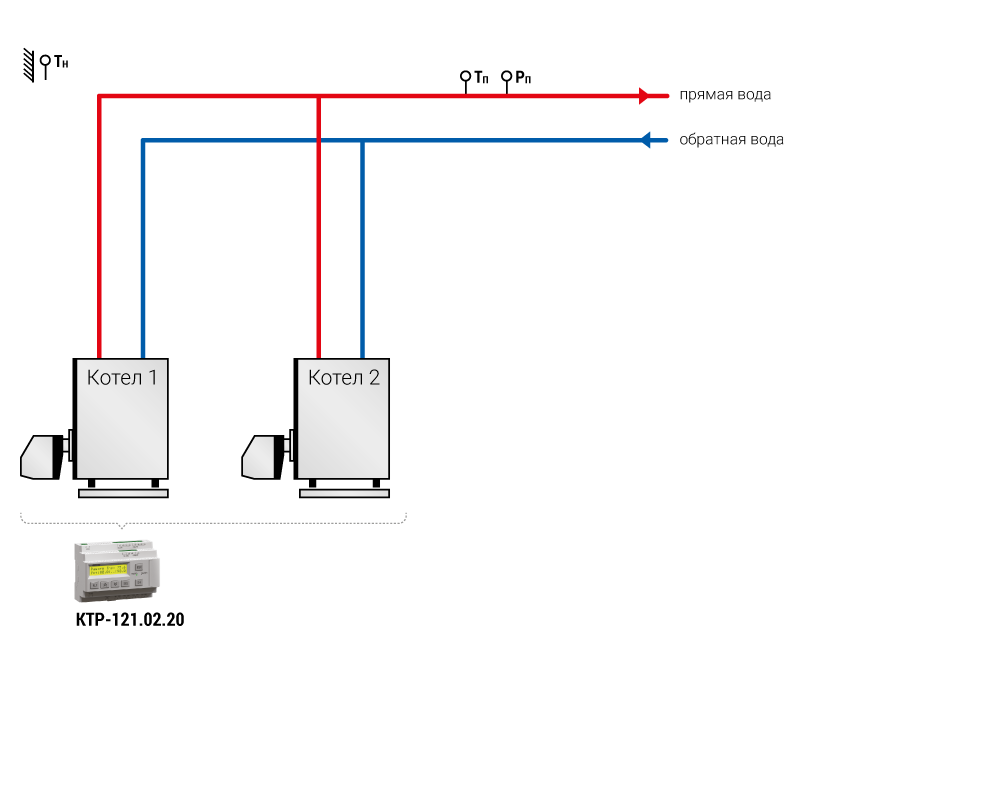

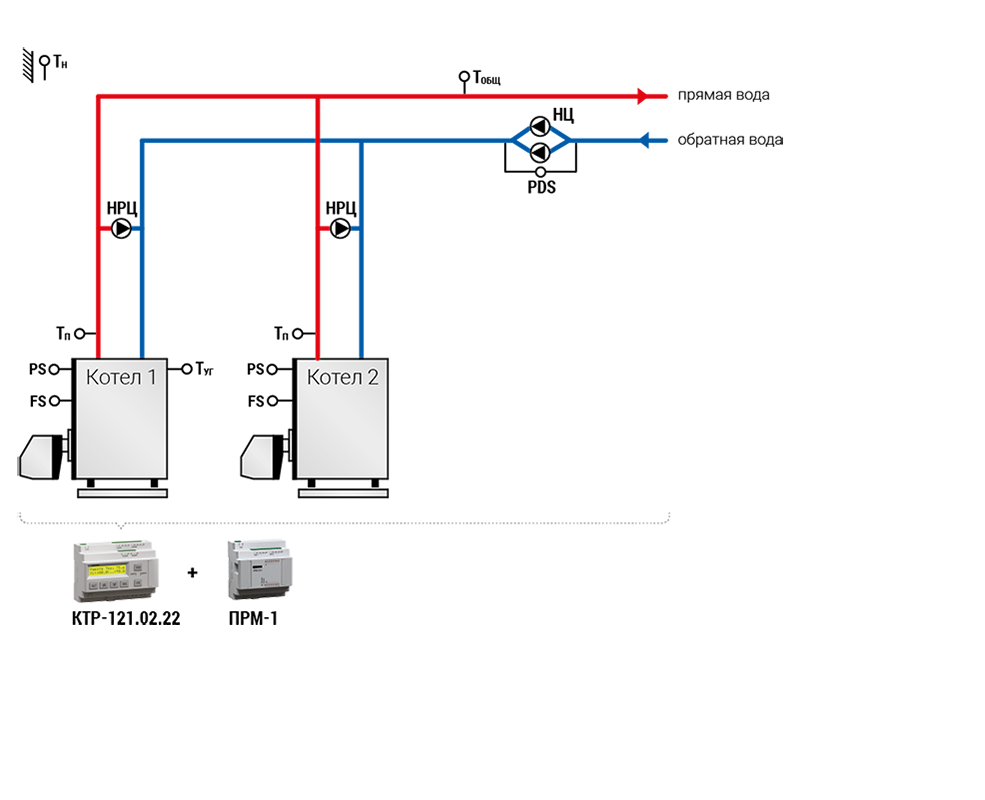

Для каскада из 2-х котлов с прямым управлением горелками |
Для каскада 2-х котлов с индивидуальным управлением |

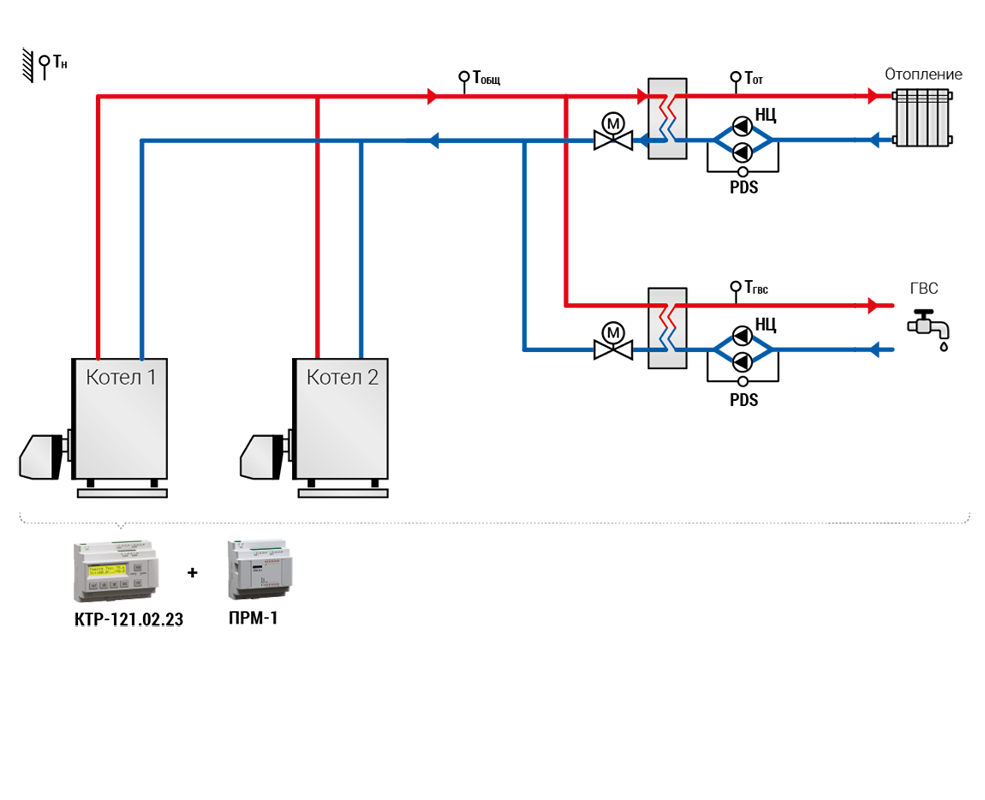

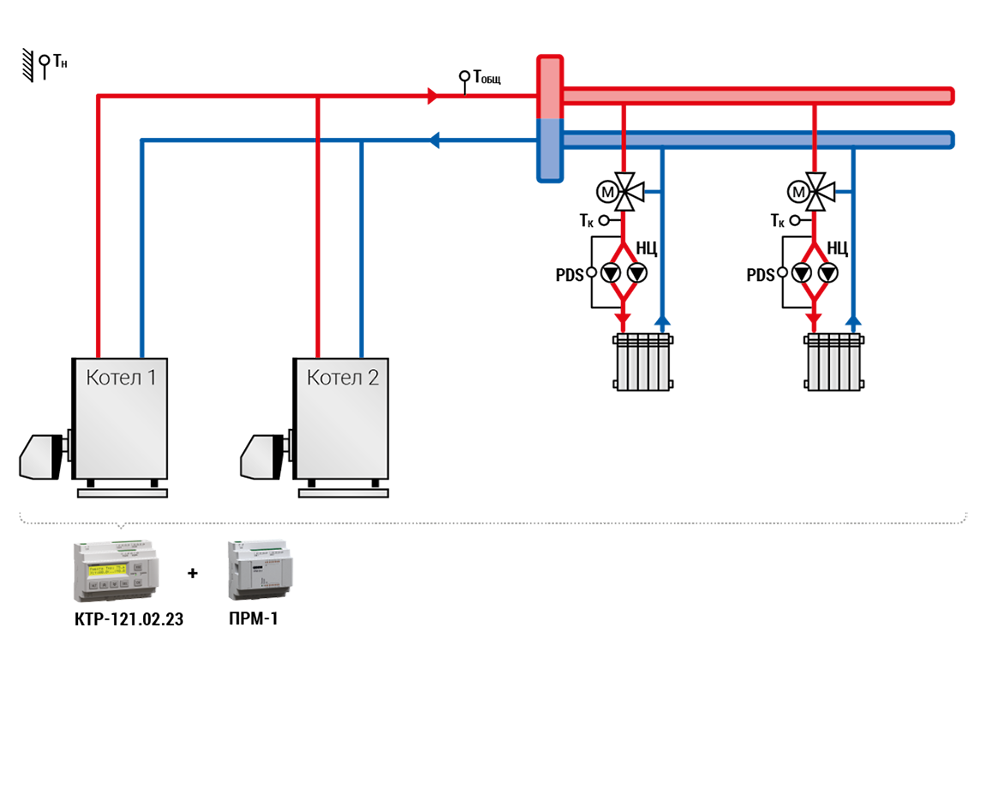

Для каскада 2-х котлов с контурами отопления и ГВС через гидрострелку |
Для каскада 2-х котлов с контурами отопления и ГВС через теплообменник |
|
|
|
|
|
|

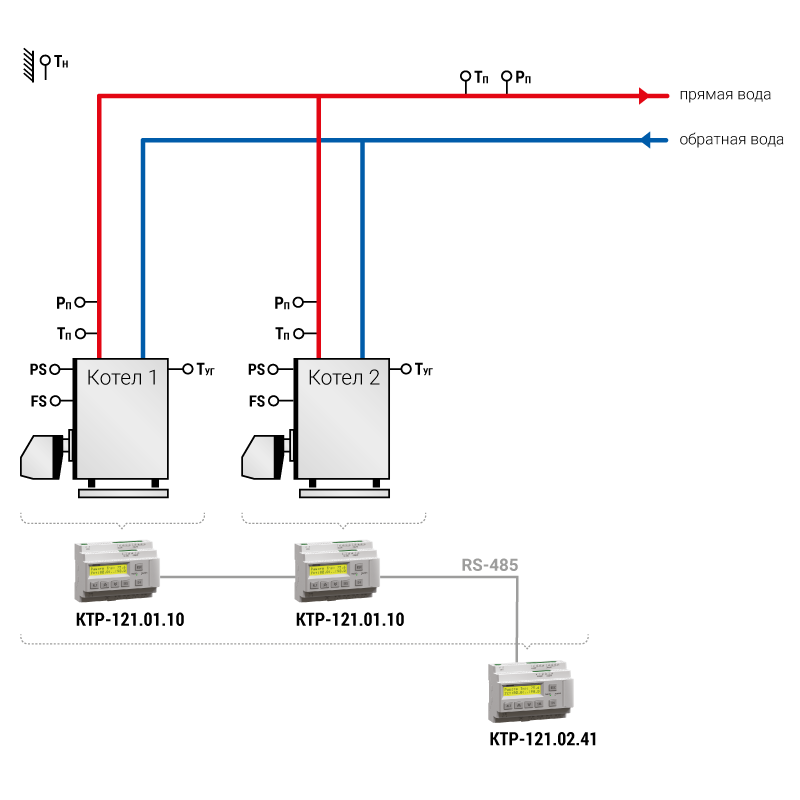

Для каскада до 4-х котлов с контролем параметров каждого котла |
Для каскада до 4-х котлов с сетевыми насосами |
Для каскада до 4-х котлов с регулированием общей температуры обратной воды насосом байпаса |
Для каскада до 4-х котлов с регулированием общей температуры обратной воды КЗР |
|
|
|
|
|
Для каскада до 4-х котлов с сетевыми насосами и подпиткой |
Для каскада до 4-х котлов с насосами байпаса на каждом котле |

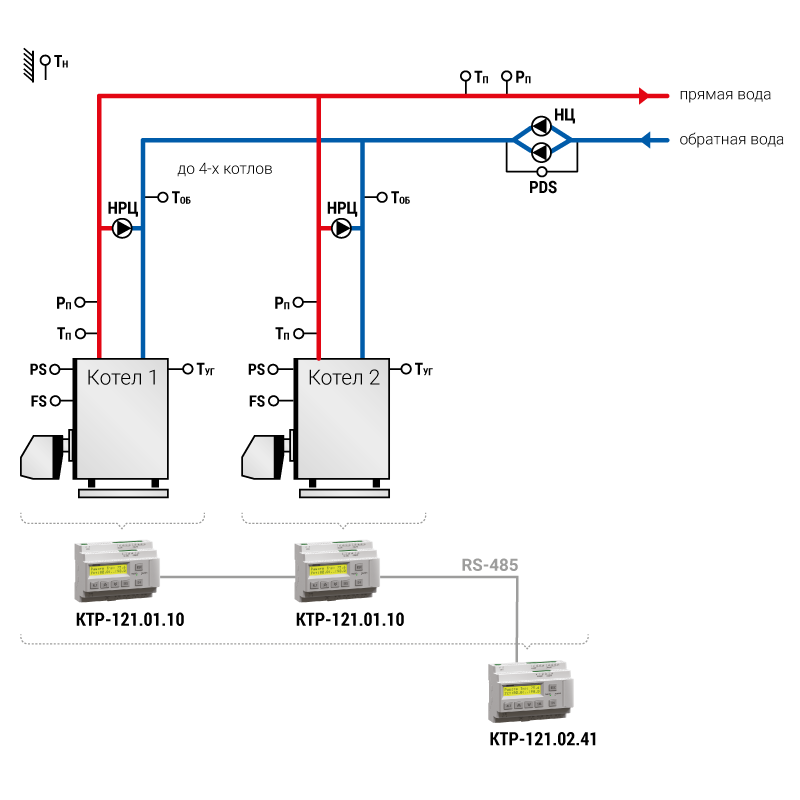

Для каскада до 4-х котлов с котловыми насосами и регулированием температуры обратной воды на каждом котле |
|
|
|
|
|
Для каскада до 4-х котлов с прямым управлением горелками |
Для каскада до 4-х котлов с контролем их параметров и индивидуальным управлением контурами отопления с подпиткой и ГВС через теплообменник |
Для каскада до 4-х котлов с контролем их параметров и индивидуальным управлением смесительным контурами отопления ГВС на бойлер через гидрострелку |
| Тк - температура в тепловом контуре | PDS - реле перепада давления |
| Тб - температура в бойлере | НЦ - насос циркуляции |
| Тот - температура в контуре отопления | НП - насос системы подпитки |
| Тгвс - температура в контуре ГВС | PSпд - реле давления подпитки (прессостат) |
| Ргвс - давление в контуре ГВС | М - клапан регулирующий с электроприводом |
| Рот - давление в контуре отопления |
|
|
|
|
|

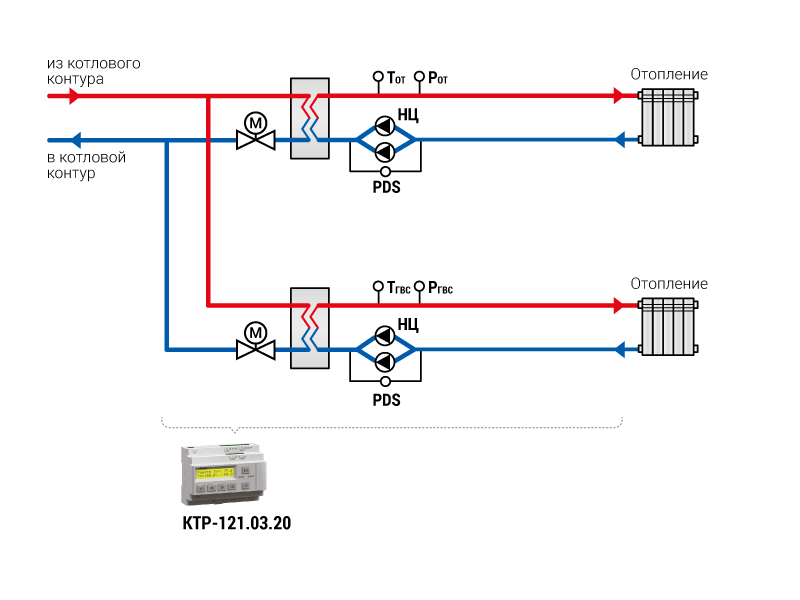

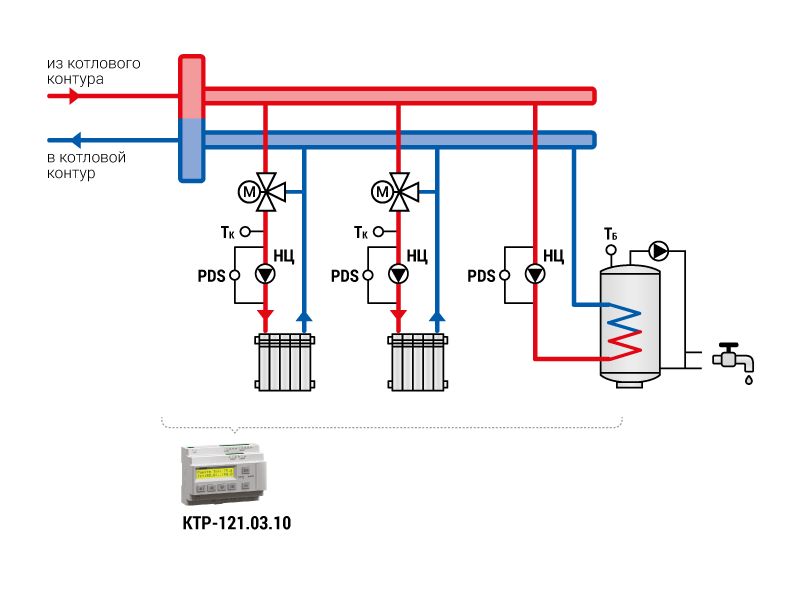

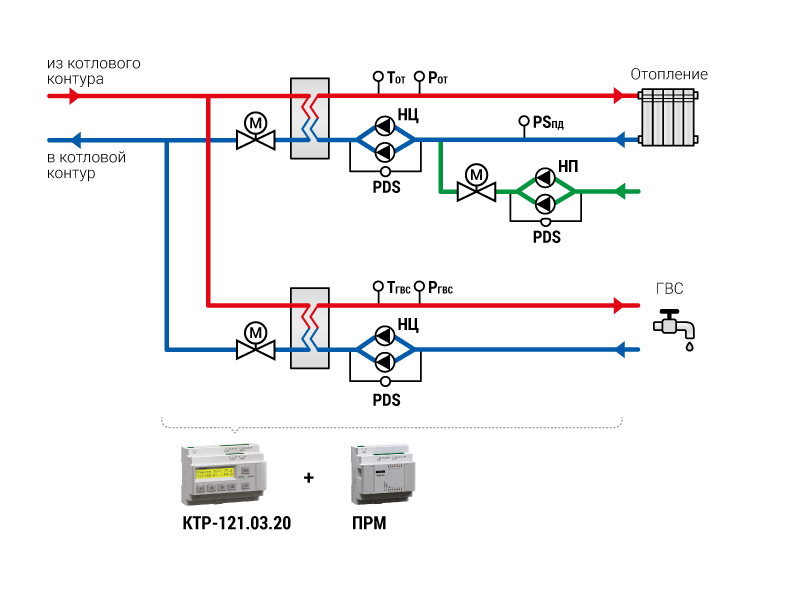

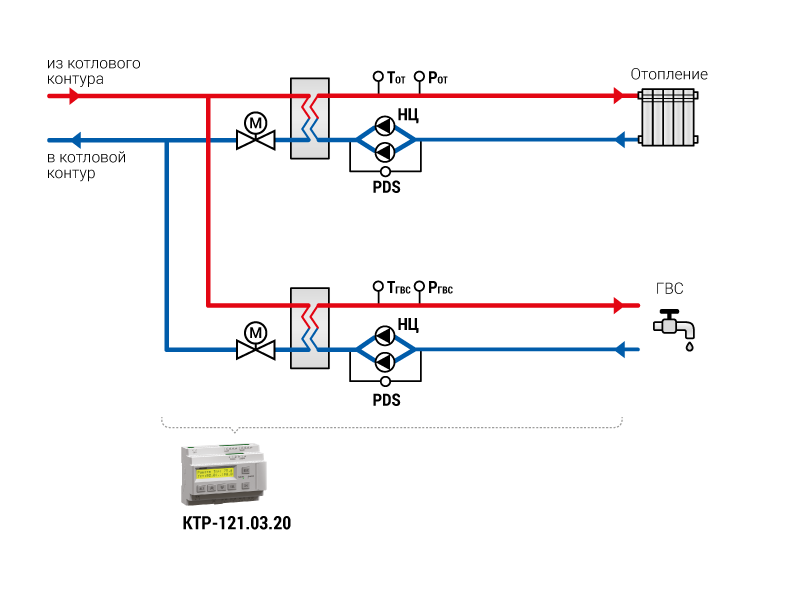

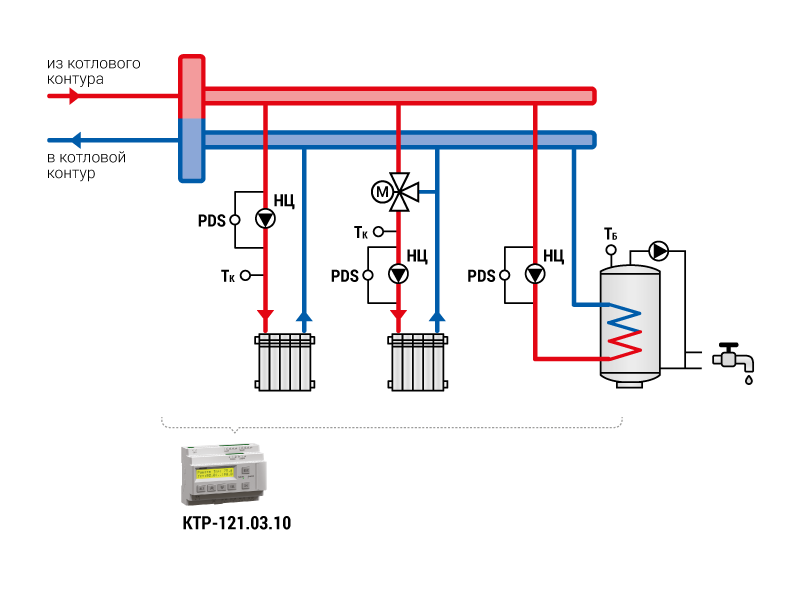

Прямой контур отопления, контур отопления с насосно-смесительным узлом и ГВС на бойлер |

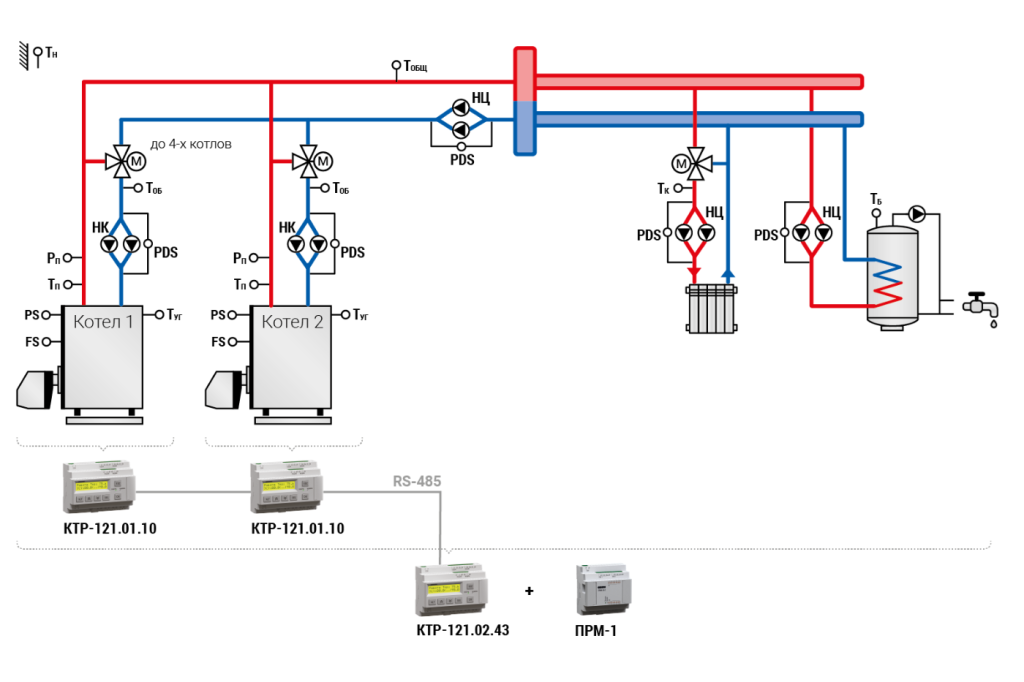

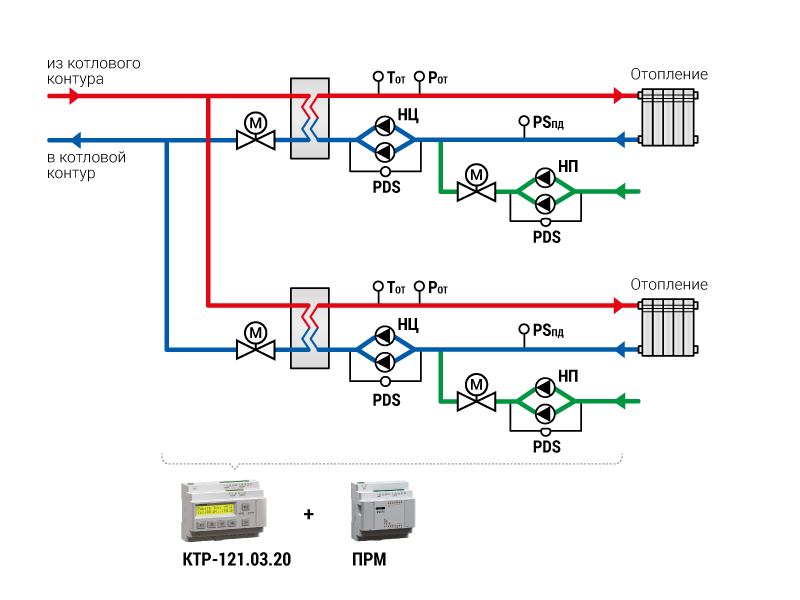

Два контура отопления с насосно-смесительными узлами и ГВС на бойлер |
Контур ГВС и отопления без подпитки |
|
|
|
|
|
Два контура отопления без подпитки |
Контур ГВС и отопление с подпиткой |
Два контура отопления с подпиткой |
| Функционал | Алгоритмы КТР-121 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 01.10 | 02.22 | 02.20 | 02.40 | 02.23 | 02.41 | 02.43 | 03.10 | 03.20 | |
| Управление горелкой | + | до 2- х | до 2- х | до 4-х | до 2- х | - | - | - | - |
| Управление каскадом котлов | - | до 2- х | до 2- х | до 4-х | до 2- х | до 4-х | до 4-х | - | - |
| Поддержание температуры за котлом | + | + | - | - | - | - | - | - | - |
| Поддержание температуры каскада | - | + | + | + | + | + | + | - | - |
| Управление насосами котла | + | + | - | - | - | - | - | - | - |
| Управление насосами каскада | - | + | - | - | - | + | + | - | - |
| Управление насосами потребителей | - | - | - | - | + | - | + | + | + |
| Управление подпикой | - | - | - | - | + | + | + | - | + |
| Управление отсечным клапаном | + | + | - | - | - | - | - | - | - |
| Регулирование обратки котла | + | - | - | - | - | - | - | - | - |
| Регулирование обратки каскада | - | - | - | - | - | + | - | - | - |
| Погодозависимое регулирование | - | + | + | + | + | + | + | + | + |
| Баланс мощности котлов | - | + | - | - | - | + | + | - | - |
| Контроль протока через котел | + | + | - | - | - | - | - | - | - |
| Контроль разрежения в топке котла | + | + | - | - | - | - | - | - | - |
| Контроль давления теплоносителя | + | - | + | + | - | + | - | + | + |
| Контроль общекотельных аварий | + | - | + | + | - | + | - | - | - |
| Статистика наработки узлов управления | + | - | + | + | - | + | - | + | + |
| Управление прямым контуром потребителя | - | - | - | - | до 2- х | - | до 2- х | до 3-х | - |
| Управление смесительным контуром потребителя | - | - | - | - | до 2- х | - | до 2- х | до 2- х | до 2- х |
| Режимы экономии у потребителей | - | - | - | - | - | - | - | + | + |
| Работа совместно с тепловым контроллером | - | до 2- х | до 2- х | до 2- х | - | до 2- х | - | - | - |
Управление ступенчатыми и модулируемыми горелками
Гибкая логика контроллера позволяет пользователю задать в настройках КТР-121 тип управляемой горелки котла: модулируемая либо одно-, двух-, трехступенчатая.
Регулирование температуры подающего теплоносителя
Контроллер поддерживает заданную пользователем температуру теплоносителя на выходе котла, изменяя мощность горелки в соответствии с настройками регулирования.
Поддержание температуры обратного теплоносителя
Для избежания образования конденсата на поверхности теплообменника котла, КТР-121 поддерживает заданное значение температуры теплоносителя на входе в котел, управляя КЗР или НРЦ.
Управление группой насосов циркуляции котла
Для осуществления циркуляции теплоносителя через котел, КТР-121 управляет группой насосов циркуляции котла с ротацией, контролем их аварий и вводом резерва.
Контроль давления теплоносителя
Для защиты гидравлики котла от аварийных событий, прибор контролирует давление теплоносителя по верхнему и нижнему уровню.
Контроль давления топки котла
КТР-121 контролирует давление топки котла или давление теплоносителя по дискретному сигналу от реле давления, для предотвращения аварийных событий.
Контроль протока через котел
Для осуществления штатного циркулирования теплоносителя через котел, КТР-121 контролирует сигнал с датчика протока. При нарушении циркуляции котел будет немедленно остановлен до устранения причины аварии.
Контроль аварий горелки
Прибор контролирует работу горелки по дискретному сигналу S3. При фиксировании сигнала аварии КТР-121 отключает горелку и активирует аварийный выход. Авария сбрасывается вручную после устранения причины.
Прогрев холодного котла
Для предотвращения дестабилизации системы, перед запуском холодного котла происходит предварительный его прогрев на минимальной мощности по времени или температуре.
Безопасный розжиг горелки
Во время розжига горелки КТР-121 контролирует сигнал подтверждения розжига - В4. При отсутствии сигнала после окончания времени розжига фиксируется авария горелки, активируется аварийный выход.
Удаленное управление котлом
В контроллере открытая карта регистров для управления и его настройки через ПК или телефон в OwenCloud, SCADA-системах и OPC-серверах.
Управление каскадом котлов от 2-х до 4-х
Контроллер управляет каскадом от 2-х до 4-х котлов, с ротацией, контролем их аварий и вводом резерва. По температуре теплоносителя в общем подающем трубопроводе КТР-121 определяет необходимое число включенных в работу котлов.
Поддержание температуры обратного теплоносителя в общем трубопроводе
Для защиты от снижения температуры обратного теплоносителя ниже уставки контроллер управляет насосом рециркуляции (НРЦ) или КЗР по показаниям датчика обратки в общем коллекторе.
Погодозависимое регулирование по графику уставки
С целью снижения расходов на топливо и эксплуатационные затраты, увеличения ресурса котлов - КТР-121 корректирует уставку в общем трубопроводе по уличной температуре.
Автоматическая ротация котлов и ввод резерва
Для увеличения ресурса котлов и равномерного распределения наработки контроллер производит смену ведущего котла по заданному времени и вводит в работу резерв при аварии основного.
Контроль аварий котлов
КТР-121 контролирует аварии котлов по дискретным сигналам или через подключенные по сети RS-485 котловые регуляторы для сохранения работоспособности системы.
Контроль общекотельных аварий

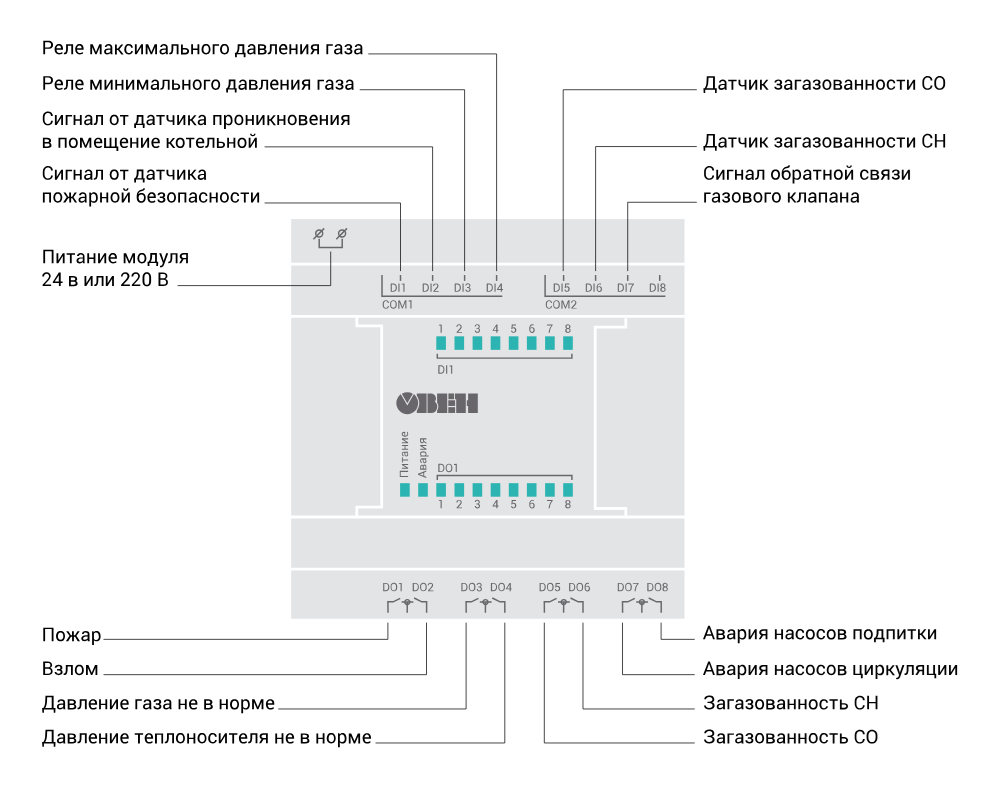

Контроллер с помощью модуля расширения ПРМ-1 контролирует общекотельные аварии: Пожар, Загазованность, Давление газа, Взлом - и производит их архивирование.
Контроль давления теплоносителя в общем трубопроводе
По показаниям аналогового датчика давления КТР-121 осуществляет контроль давления в общем трубопроводе по верхнему и нижнему уровню.
Управление группой насосов циркуляции
Для осуществления циркуляции теплоносителя через все котлы прибор управляет группой циркуляционных насосов в общем трубопроводе с ротацией, контролем их аварий и вводом резерва.
Управление подпиткой системы
По показаниям аналогового датчика или прессостата КТР-121 поддерживает давление в системе, управляя двумя насосами и клапаном подпитки.
Отсечение потока через неработающий котел
Для предотвращения разноса системы при запуске холодного котла и экономии топлива контроллер отсекает проток теплоносителя через неработающий котел.
Управление зависимыми и независимыми системами
КТР-121 управляет зависимыми системами с ГВС на бойлер, подключенными через гидрострелку или независимыми через теплообменник.
Погодозависимое регулирование по графику отопления
Для поддержания комфортной температуры в помещении в разное время года контроллер производит коррекцию уставки контура отопления по значению температуры на улице.
Управление подпиткой контуров
Для поддержания давления контура в независимой системе прибор управляет системой подпитки с двумя насосами и клапаном, с ротацией, контролем аварий и вводом резерва.
Контроль давления теплоносителя в контурах
По показаниям аналогового датчика давления КТР-121 контролирует давление в каждом контуре независимой системы по верхнему и нижнему уровню.
Управление циркуляционными насосами
Для осуществления непрерывной циркуляции теплоносителя в контуре прибор управляет группой из двух циркуляционных насосов с ротацией, контролем их аварий и вводом резерва.
Режимы экономии
В ночное, дневное время и выходные дни пользователь может настроить режимы экономии, которые позволяют менять уставку регулирования по заданной программе.
Автоматическая смена сезонов
Для перевода контура в летний или зимний режим по уставке КТР-121 использует алгоритм вычисления среднесуточной температуры. Переход также возможен по кнопке.
Управлением многоконтурными системами
Для автоматизации более 2-х контуров потребителей два тепловых контроллера можно объединить в одну сеть по RS-485. Доступно управление не более, чем пятью контурами.
Приоритизация нагрева контура ГВС
При невозможности достижения уставки ГВС заданное время контроллер может отдать приоритет нагрева контуру ГВС, снизив процент открытия КЗР контуров отопления.
Совместная работа с каскадным регулятором

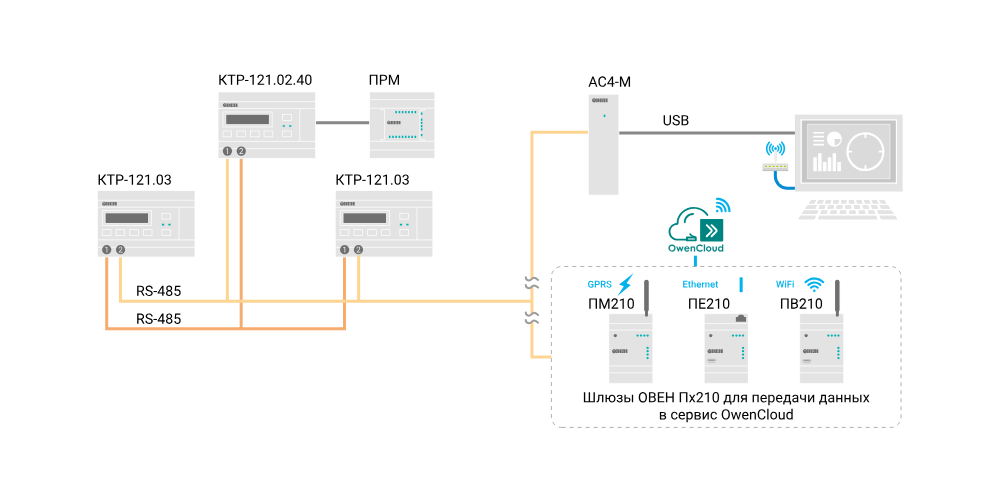

Тепловой контроллер работает в одной сети RS-485 с каскадным для обмена информацией о состоянии аварий, наружной температуре, повышении уставки котельной при большом теплопотреблении.

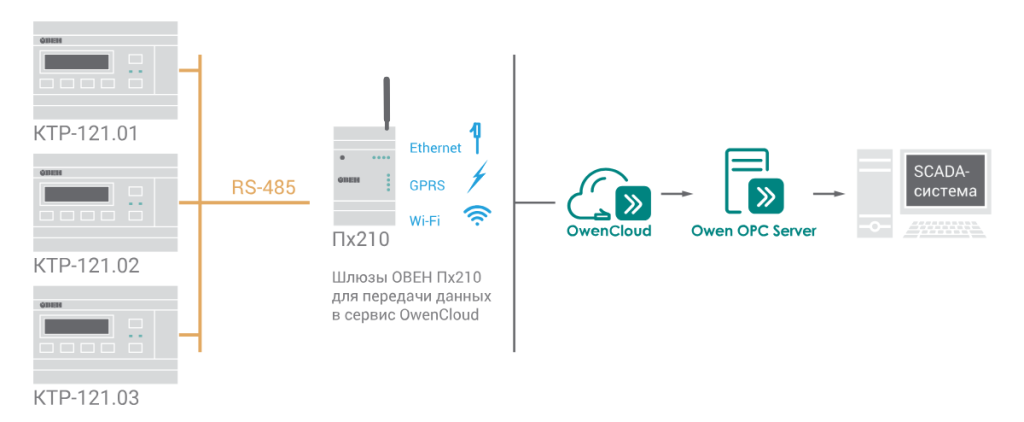

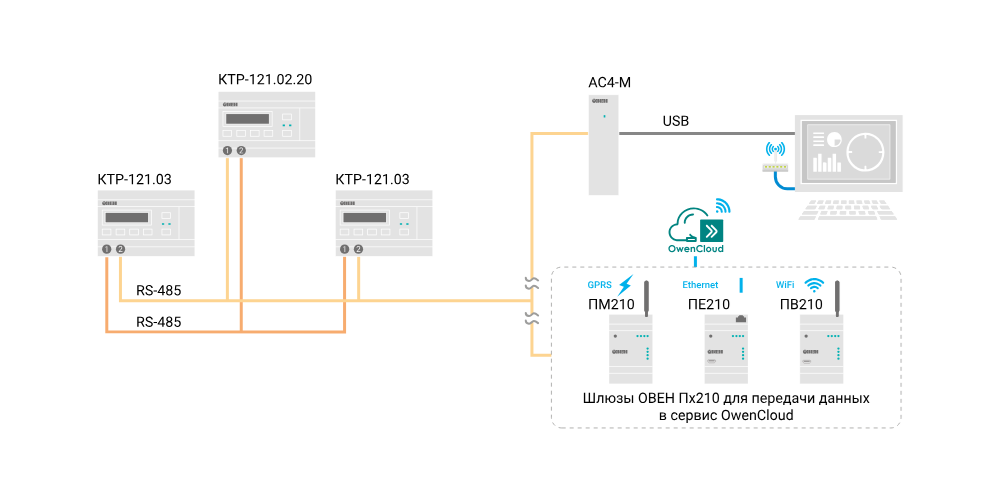

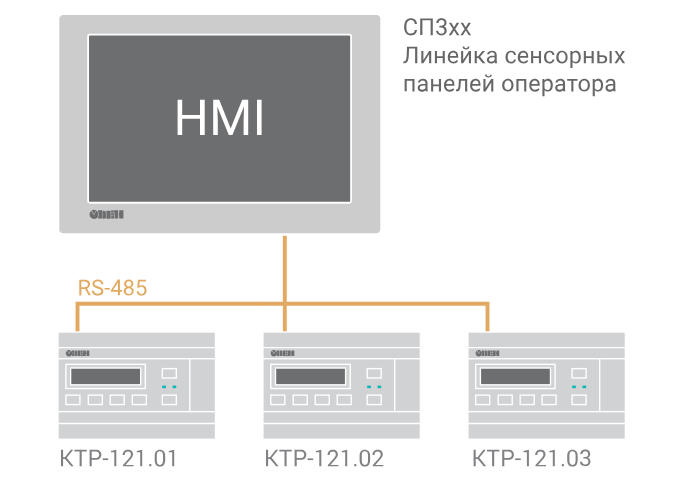

Наличие интерфейса RS-485 на борту контроллеров, позволяет включать их в системы диспетчеризации. Информацию с приборов можно передавать на ОРС- серверы, SCADA-системы, облачные сервисы. В ОВЕН ОРС-сервер и облачном сервисе OwenСloud представлены готовые шаблоны для КТР-121.
|
|

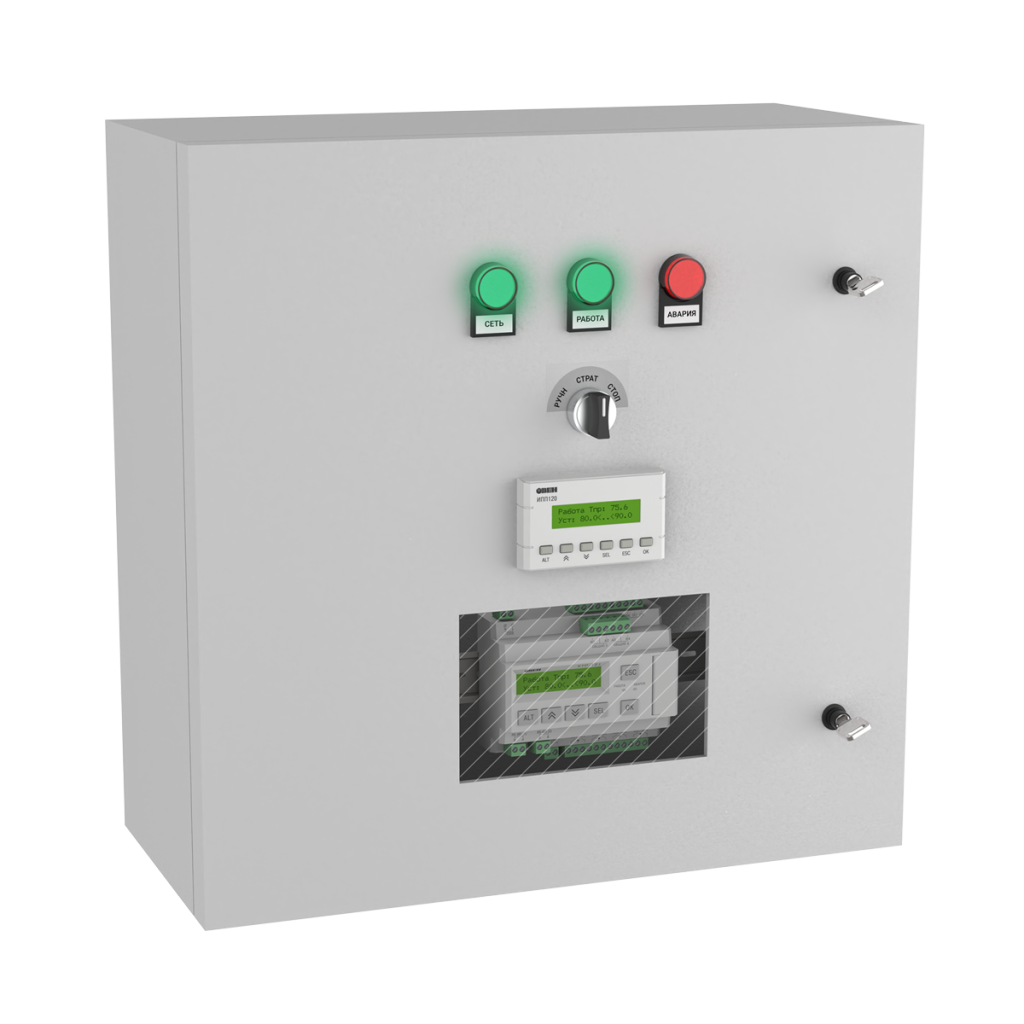

Для отображения и редактирования параметров прибора с дверцы щита может быть использована выносная панель оператора ИПП120. Панель объединяется с КТР-121 по интерфейсу RS-485, собирает информацию с приборов и предоставляет ее оператору или наладчику. Преимущества использования КТР-121 вместе с ИПП120:
|

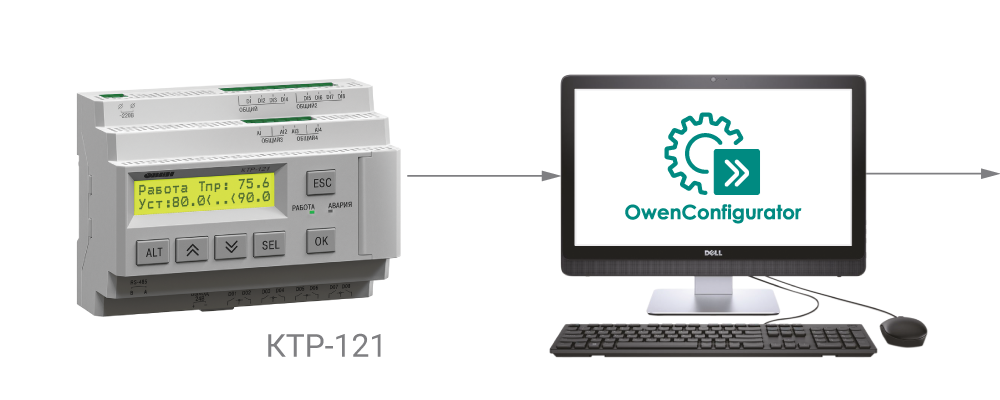

Пользовательские программы для работы ИПП120 совместно с КТР-121 можно скачать по ссылке.

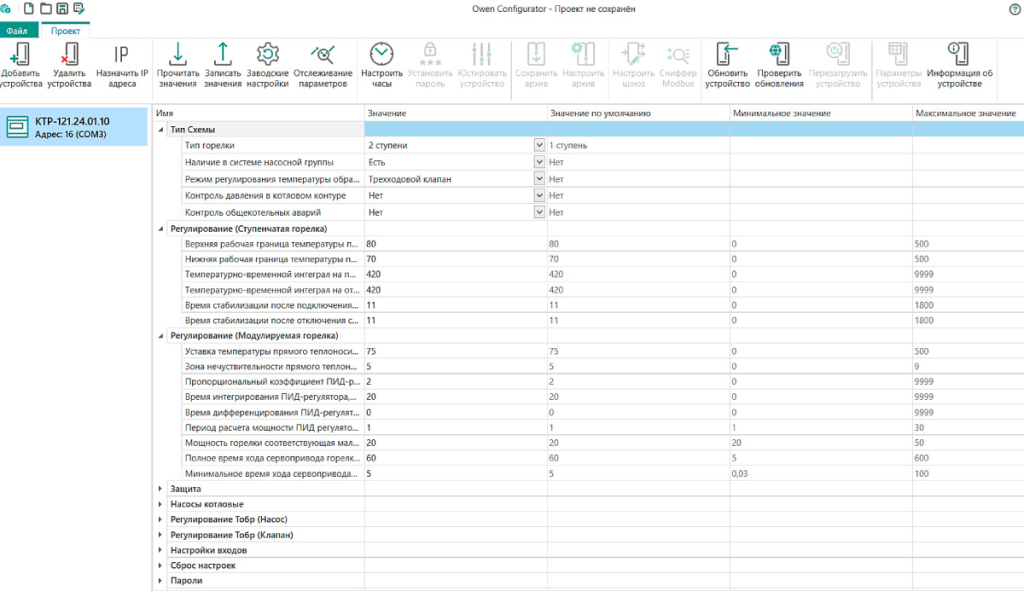

Контроллер КТР-121 можно настроить как с панели прибора, так и с использованием ПК в Owen Configurator. Подключение прибора осуществляется с помощью кабеля miniUSB. Конфигуратор позволяет обновлять встроенное ПО контроллера, записывать и читать значения параметров. Готовую конфигурацию можно сохранить на ПК и дублировать ее в другие аналогичные контроллеры при необходимости. Также в конфигураторе есть возможность отслеживать изменения параметров в режиме «реального времени».
КТР-121 имеет возможность контролировать общекотельные аварии и передавать их на диспетчеризацию. Для этого достаточно подключить модуль ПРМ-1 к каскадному или котловому регулятору по внутренней шине SPI.
Для управления клапаном подпитки и группой подпиточных насосов в тепловых контурах, необходимо подключить модуль расширения ПРМ-1 к КТР-121.03.20.

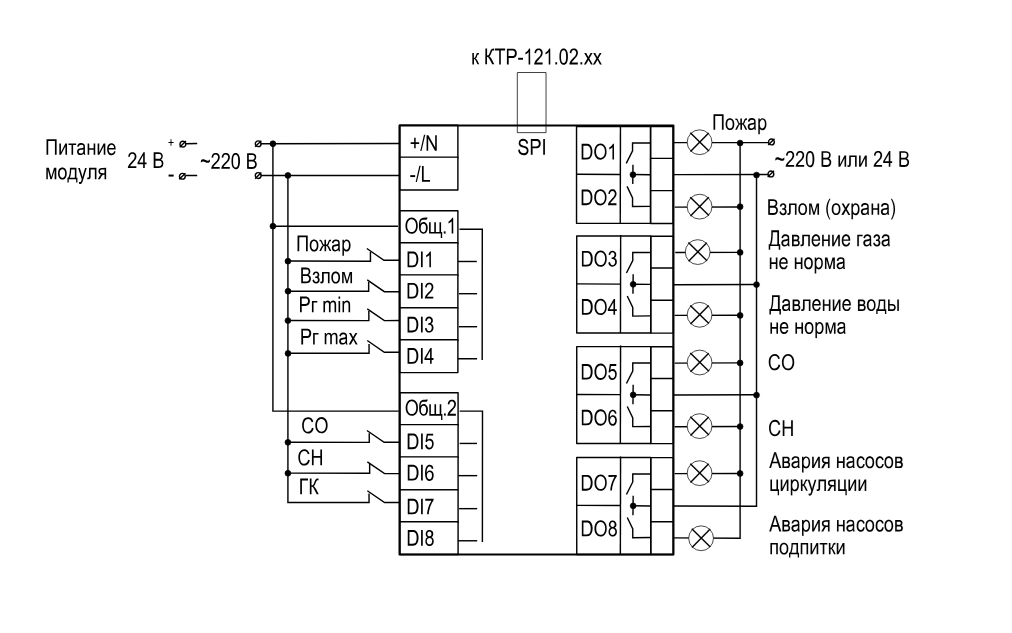

Внимание! Модуль расширения ПРМ в комплект поставки не входит и приобретается отдельно.
ПРМ и КТР-121 совместимы только с одинаковыми номиналами напряжения питания (пример: КТР-121.220.02.20 совместим только с ПРМ-220.1).

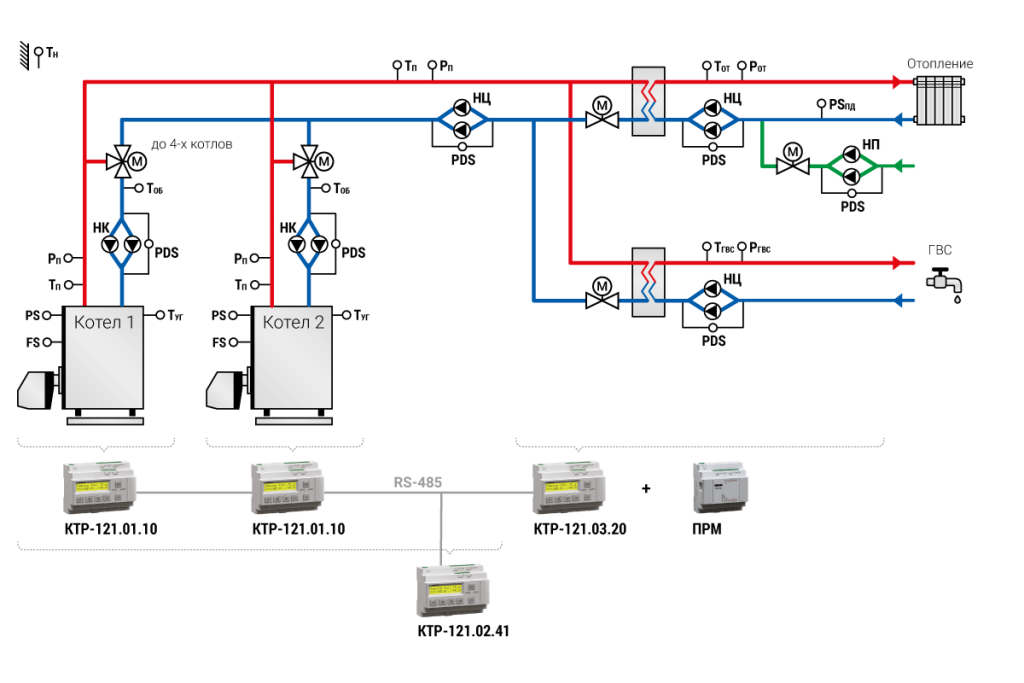

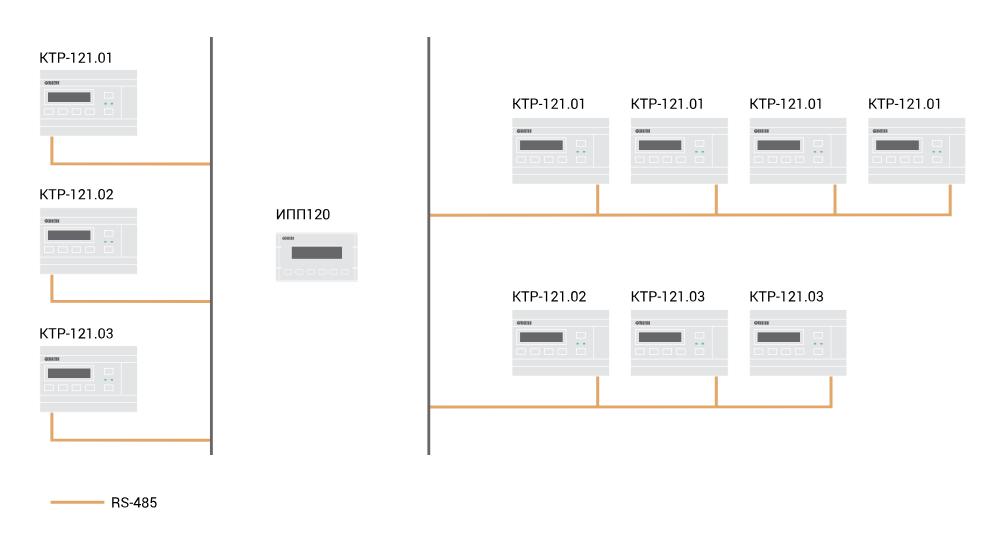

Для автоматизации сложных систем теплоснабжения используются приборы с разными алгоритмами, объединенные в единую сеть RS-485. При подборе оборудования следует руководствоваться 4-мя правилами:
- К одному КТР-121.02.41 можно подключить до 4-х приборов КТР-121.01.10.
- На любой КТР-121.02 можно подключить до 2-х КТР-121.03.
- КТР-121.03 не работает без КТР-121.02.
- КТР-121.01 работает только с КТР-121.02.41 или обособленно.
|
|

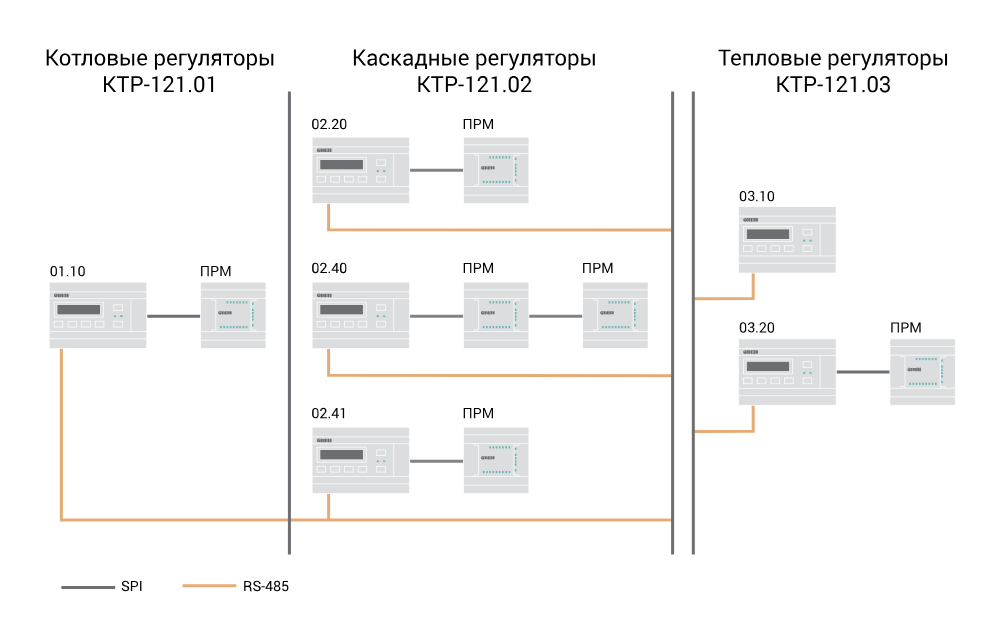

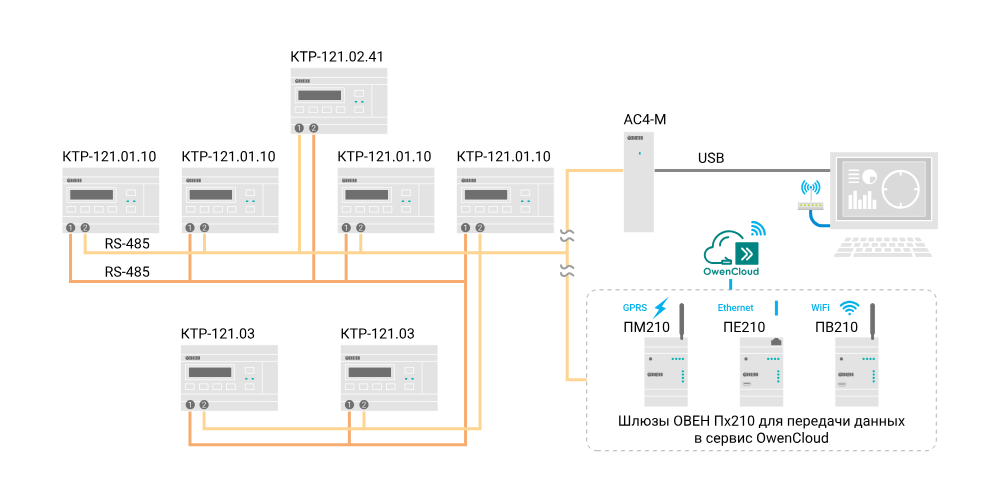

Связь каскадного с котловыми и тепловыми регуляторами. Передача данных через шлюзы Пх210 в OwenCloud или на ПК через преобразователь АС-4М. |
|
|
Связь простого каскадного регулятора для четырех котлов с тепловыми контроллерами. Передача данных через шлюзы Пх210 в OwenCloud или на ПК через преобразователь АС-4М. |
|
|
Связь простого каскадного регулятора для двух котлов с тепловыми контроллерами. Передача данных через шлюзы Пх210 в OwenCloud или на ПК через преобразователь АС-4М. |
| Параметр | Значение | |
|---|---|---|
| КТР-121.220 | КТР-121.24 | |
| Диапазон напряжения питания, В | 94…264 (номинальное 120…230 В при частоте 47…63 Гц) | 19…30 (номинальное 24 В) |
| Гальваническая развязка | Есть | |
| Потребляемая мощность, не более | 17 ВА | 10 Вт |
| Встроенный источник питания | Есть | - |
| Выходное напряжение встроенного источника питания постоянного тока, В | 24 ± 3 | - |
| Сетевые возможности | ||
| Интерфейс связи | RS-485 | |
| Протокол связи | Modbus-RTU, Modbus-ASCII | |
| Режим работы | Master/Slave | |
| Скорость передачи данных, бит/сек | 9600, 14400, 19200, 38400, 57600, 115200 | |
| Конструкция | ||
| Тип корпуса | Для крепления на DIN-рейку (35 мм) | |

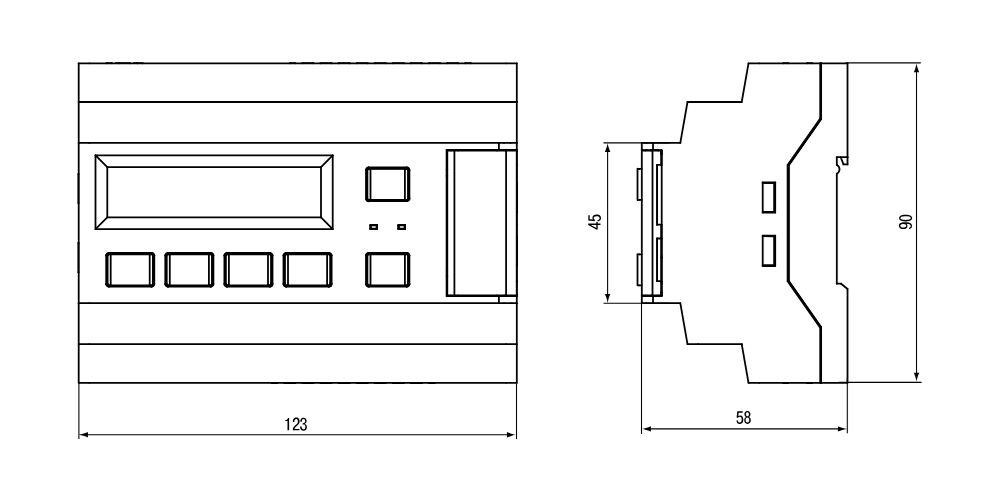

| Габаритные размеры, мм | 123×90×58 | |
| Степень защиты корпуса по ГОСТ 14254-96 | IP20 | |
| Средний срок службы, лет | 8 | |

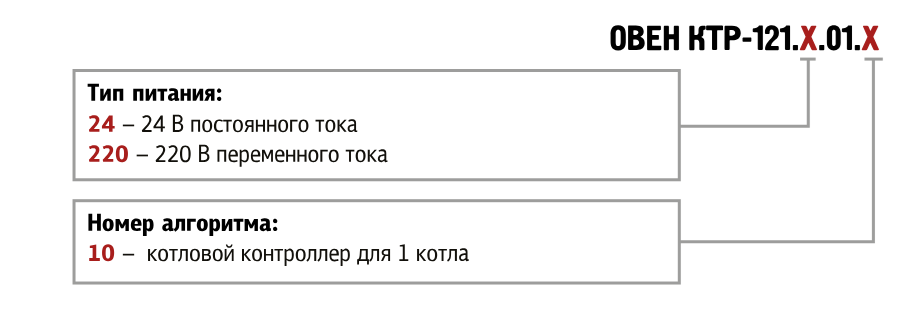

| Номинальное напряжение питания, В | 230 (переменный ток) | 24 (постоянный ток) |
| Максимально допустимое напряжение питания, В | 264 (переменный ток) | 30 (постоянный ток) |
| Тип подключаемого датчика |
Механические коммутационные устройства (реле, контакты кнопок и выключателей) | |
| Гальваническая развязка | Групповая, по 4 входа (1-4 и 5-8) | |
| Электрическая прочность изоляции, В | 1780 между группами входов | |
| 2830 между другими цепями контроллера | ||
| Аналоговые входы | ||
| Количество | 4 | |
| Тип датчика |
| |
| Предел основной приведенной погрешности, % | ± 1 | |
| Гальваническая развязка | Отсутствует | |
| Дискретные выходы | ||
| Количество выходных устройств | 8 | |
| Тип выходного устройства | Дискретный, релейные (нормально-разомкнутые контакты) | |
| Гальваническая развязка | Индивидуальная | |
| Коммутируемое напряжение в нагрузке, В, не более: | ||
| - для цепи постоянного тока | 30 (резистивная нагрузка) | |
| - для цепи переменного тока | 250 (резистивная нагрузка) | |
| Допустимый ток нагрузки, не более | 5 А | 3 А |
| Допустимый ток нагрузки, мА, не менее | 10 (при 5 В постоянного тока) | |
| Механический ресурс реле, циклов, не менее | 10 000 000 | |
| УГО_СПДС | Скачать PDF | Скачать DWG |
| УГО_ЕСКД | Скачать PDF | Скачать DWG |
| 3D Модель КТР-121.220 | Скачать PDF | Скачать STEP |
| 2D Модель КТР-121.220 | Скачать PDF | Скачать DWG |
| 3D Модель КТР-121.24 | Скачать PDF | Скачать STEP |
| 2D Модель КТР-121.24 | Скачать PDF | Скачать DWG |
| S3 - сигнал аварии горелки котла | КП - клапан протока |
| В4 - подтверждение розжига горелки | НРЦ - насос рециркуляции |
| PDS - датчик перепада давления | НК - котловой насос |
| РS - реле давления в котле | К1 - К3 - промежуточные реле |
| FS - реле протока теплоносителя через котел | Т1, Т2 - запрос на розжиг горелки |
| Рп - датчик давления в подающем трубопроводе | Т6, Т7 - первая ступень горелки |
| Тп - датчик температуры в подающем трубопроводе | Т6, Т8 - вторая ступень горелки |
| Тоб - датчик температуры в обратном трубопроводе | Т6, Т7, Т8 - модуляция горелки |
| Туг - датчик температуры уходящих газов | Т9, Т11 - третья ступень горелки |
| Ав.общ - лампа общей аварии |
|
|
|
|

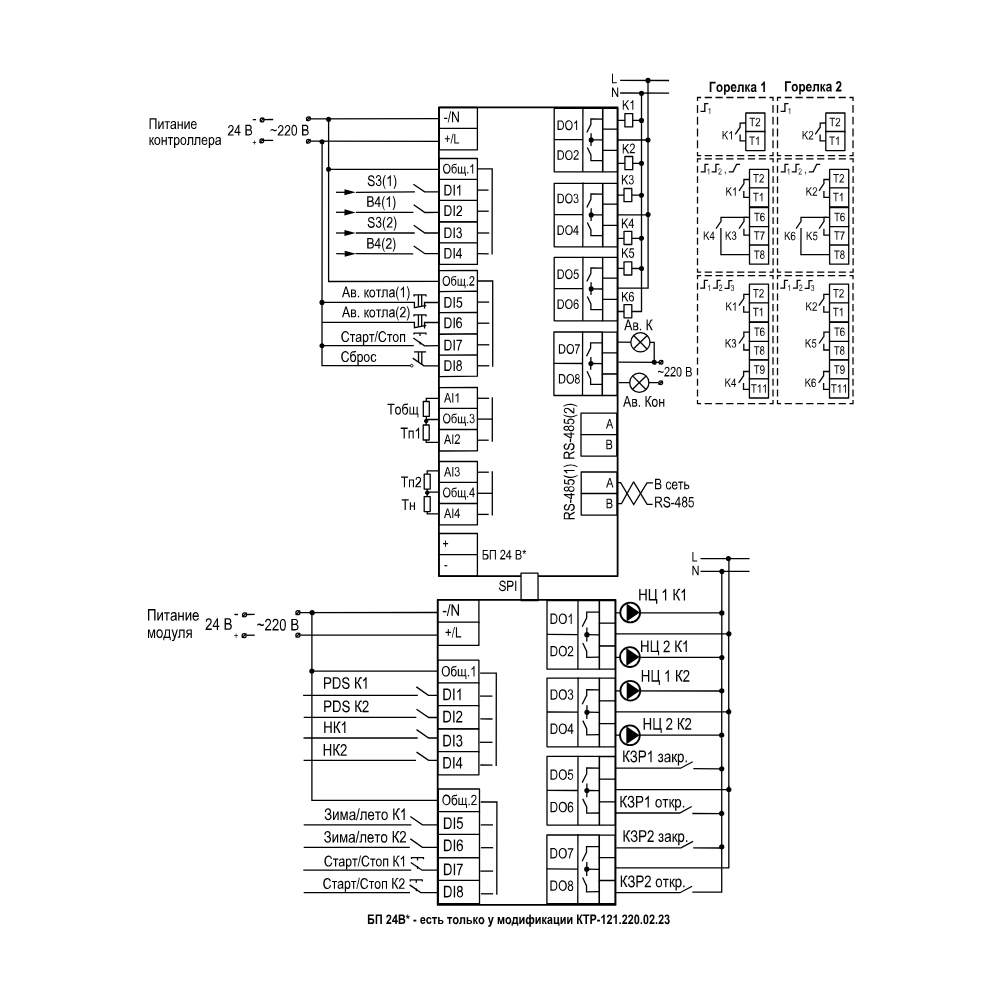

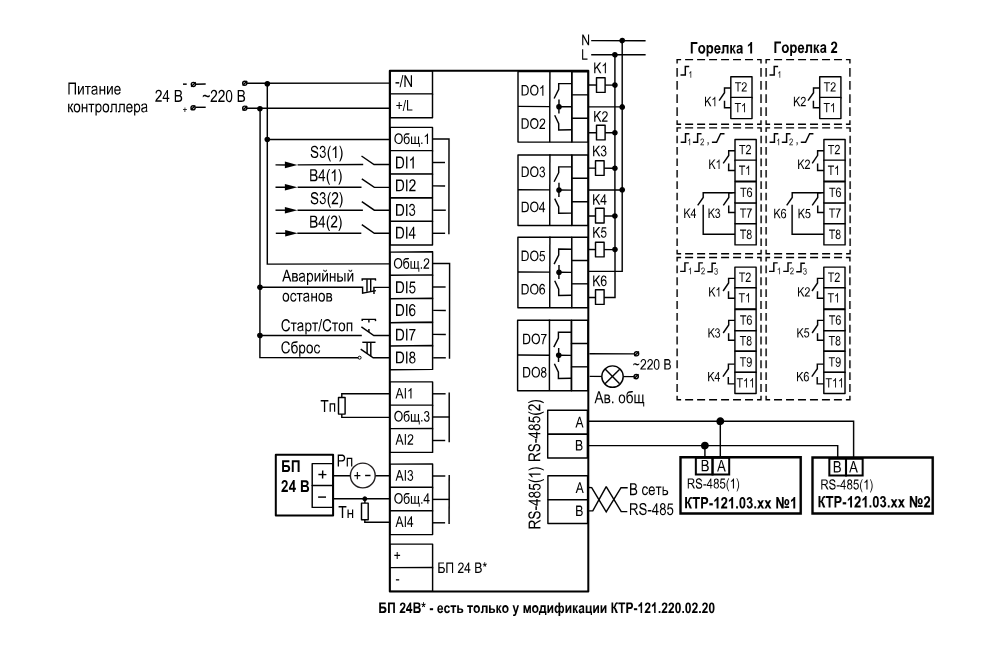

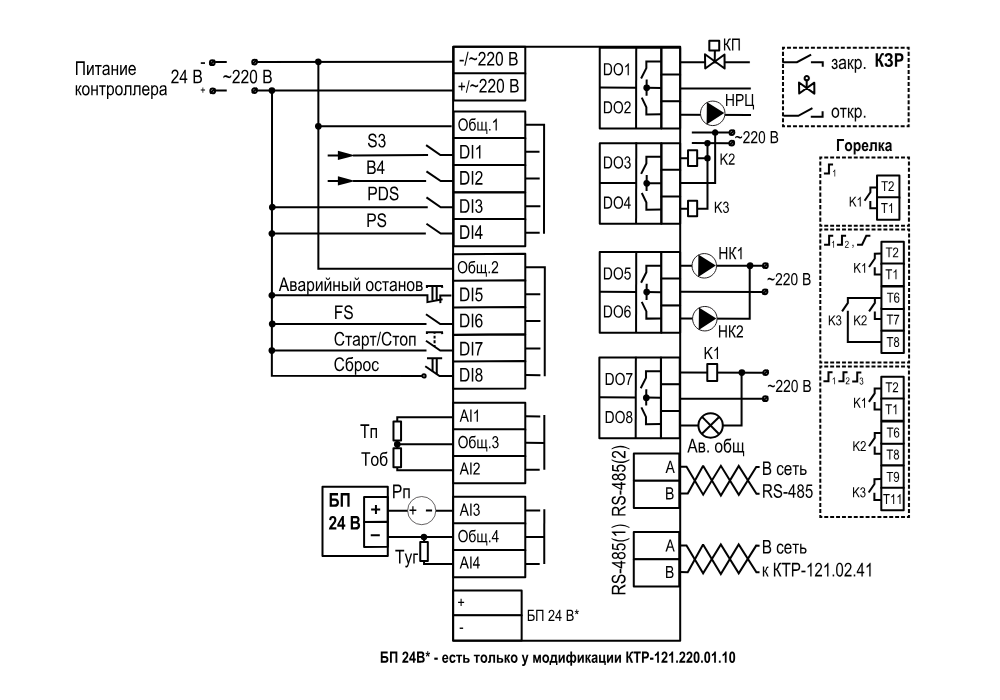

Схема подключения модификации 02.20 |

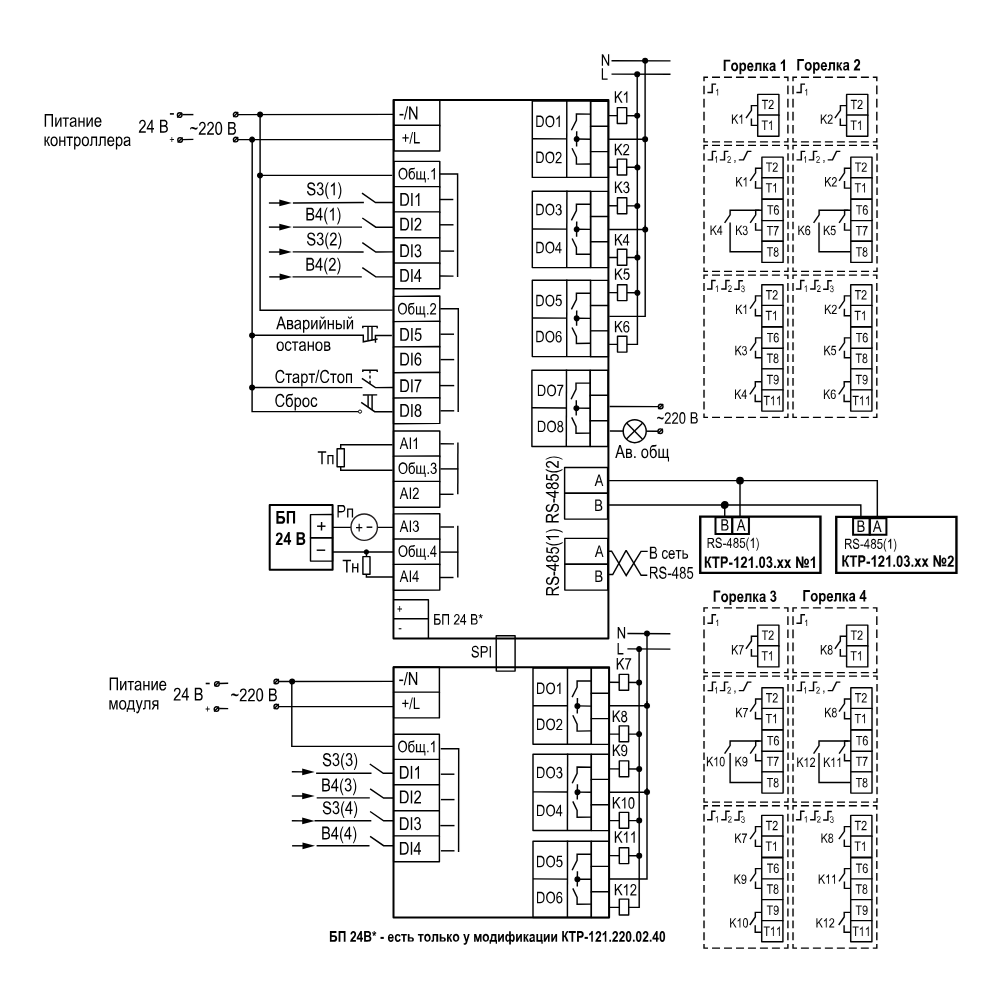

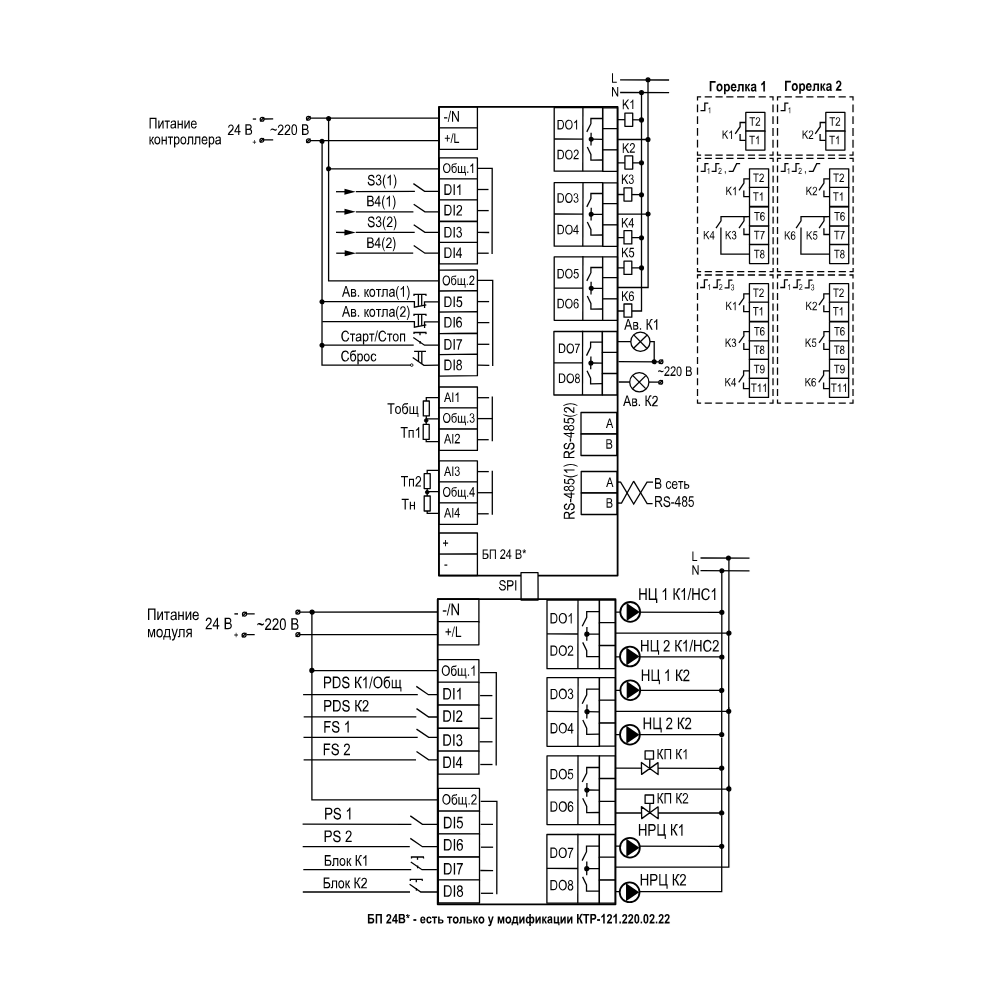

Схема подключения модификации 02.40 |
| S3 - сигнал аварии горелки | Т1Т2 - запрос на розжиг горелки |
| В4 - подтверждение розжига горелки | Т6Т7 - первая ступень горелки |
| Тп - датчик температуры в общем трубопроводе | Т6Т8 - вторая ступень горелки |
| Тн - температура наружного воздуха | Т6Т7Т8 - модуляция горелки |
| Рп - датчик давления в общем трубопроводе | Т9Т11 - третья ступень горелки |
| К1 - К12 - промежуточные реле | Ав.общ - лампа общей аварии |
| S3 - сигнал аварии горелки (НО или НЗ) | Т6Т7Т8 - модуляция горелки |
| В4 - подтверждение розжига горелки | Т9Т11 - третья ступень горелки |
| РS1(2) - реле давления в котле 1(2) | PDS К1(2) - PDS насосов циркуляции 1(2) |
| Тобщ - датчик температуры теплоносителя в общем трубопроводе | FS 1(2) - проток через котел 1(2) |
| Тн - температура наружного воздуха | PS 1(2) - давление в топке котла 1(2) |
| Тп1(2) - температура котла 1(2) | Блок К1(2) - блокировка котла 1(2) |
| К1 - К6 - промежуточные реле | НЦ 1(2) К1/НЦ1(2) - циркуляционный насос 1(2), котла 1/насос сетевой 1(2) |
| Т1Т2 - запрос на розжиг горелки | НЦ 1(2) К2 - циркуляционный насос 1(2) котла 2 |
| Т6Т7 - первая ступень горелки | НРЦ К1(2) - насос рециркуляции котла 1(2) |
| S3 - сигнал аварии горелки (НО или НЗ) | Ав. Кон - авария контуров |
| В4 - подтверждение розжига горелки | PDS К1(2) - PDS насосов циркуляции 1(2) |
| РS1(2) - реле давления в котле 1(2) | НК 1(2) - подтверждение работы насосов контура 1(2) |
| Тобщ - датчик температуры теплоносителя в общем трубопроводе | PS 1(2) - давление в топке котла 1(2) |
| Тн - температура наружного воздуха | Старт/Стоп К1(2) - старт/стоп контура 1(2) |
| Тп1(2) - температура котла 1(2) | НЦ 1(2) К1 - циркуляционный насос 1(2) котла 1 |
| К1 - К6 - промежуточные реле | НЦ 1(2) К2 - циркуляционный насос 1(2) котла 2 |
| Т1Т2 - запрос на розжиг горелки | КЗР1(2) откр. - сигнал открыть КЗР контура 1(2) |
| Т6Т7 - первая ступень горелки | КЗР1(2) закр. - сигнал закрыть КЗР контура 1(2) |
| Т6Т7Т8 - модуляция горелки | |
| Т9Т11 - третья ступень горелки | |
| Ав. К - авария котлов |
|
|
|
|

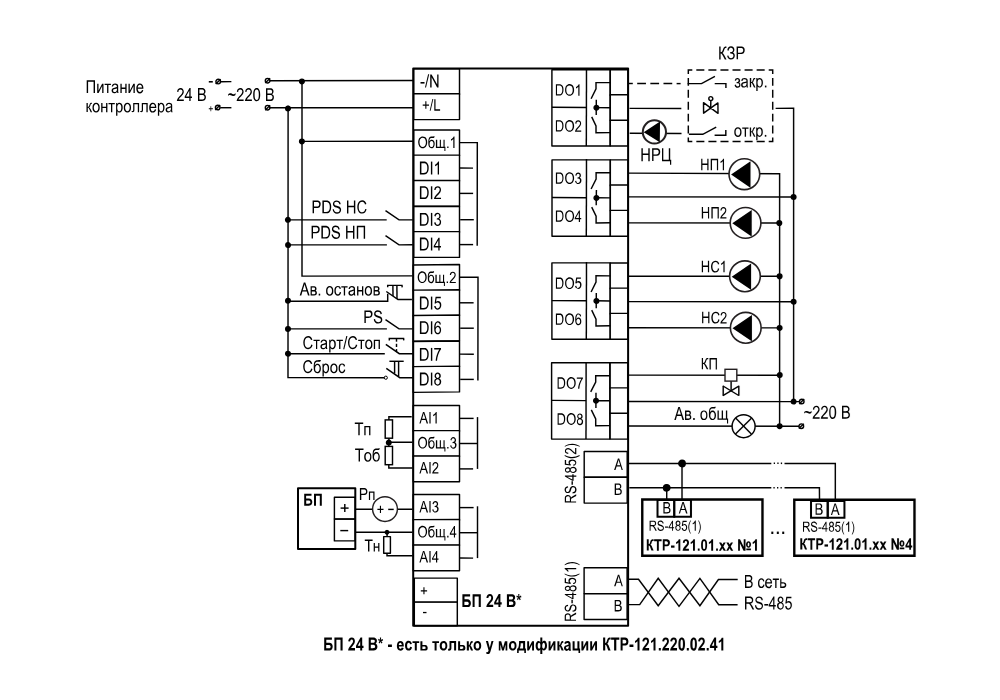

Схема подключения модификации 02.41 |
Схема подключения модификации 02.хх+ПРМ |

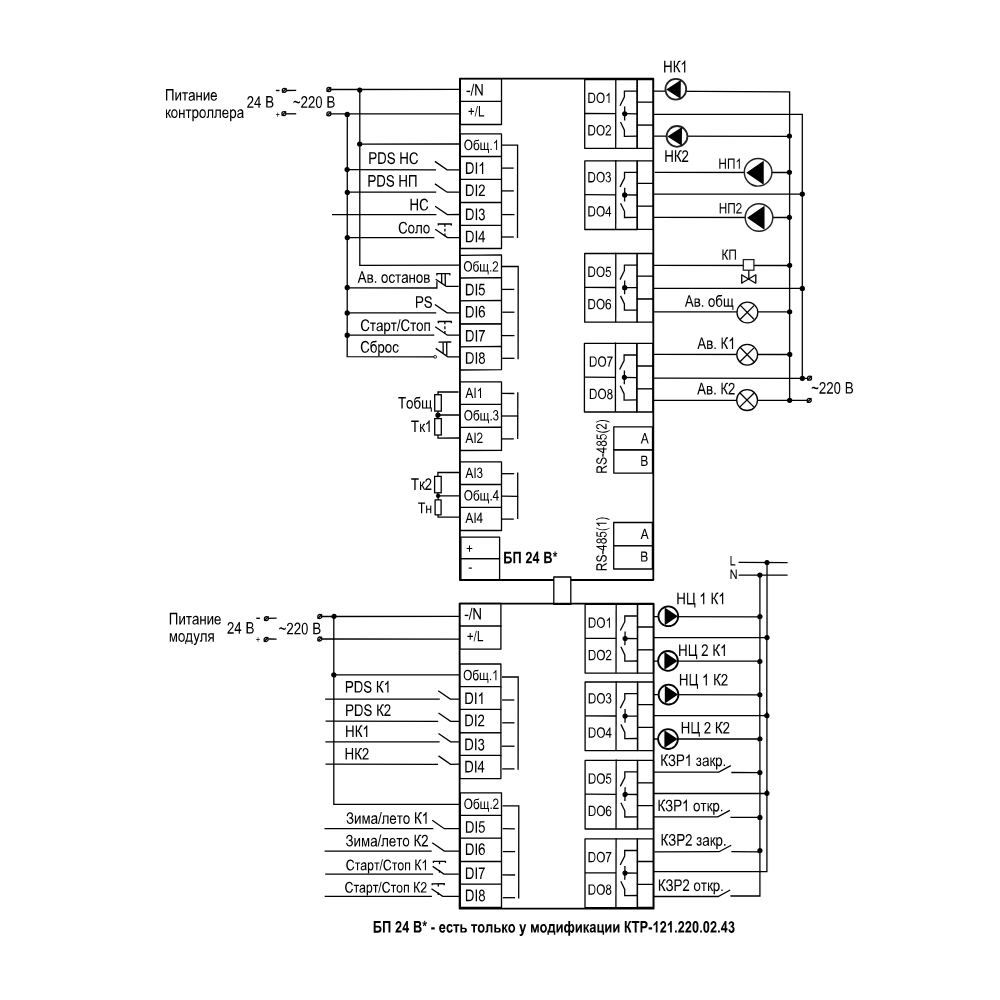

| Алгоритм 02.41 | ПРМ |
|---|---|
| PDS НС - датчик перепада давления на группе сетевых насосов | Пожар - сигнал от датчика пожарной безопасности (НЗ) |
| PDS НП - датчик перепада давления на группе насосов подпитки | Взлом - сигнал от датчика проникновения в помещение (НЗ) |
| Ав.останов - кнопка аварийного останова котельной | Рг min - реле минимального давления газа (НЗ) |
| РS - датчик реле давления (прессостат) для работы подпитки | Рг max - реле максимального давления газа (НЗ) |
| НС - сетевой насос | СО - датчик загазованности угарным газом II порог (НЗ) |
| НП - насос подпитки | СН - датчик загазованности метан II порог (НЗ) |
| НРЦ - сетевой насос рециркуляции | ГК - сигнал обратной связи положения газового клапана (НО) |
| КП - клапан системы подпитки | |
| Тп - датчик температуры в общем трубопроводе | |
| Тн - температура наружного воздуха | |
| Тоб - температуры в обратном трубопроводе | |
| Рп - датчик давления в общем трубопроводе | |
| Ав.общ - лампа общей аварии |
| PDS НС - датчик перепада давления на сетевом насосе | Тк1(2) - температура подачи в контуре 1(2) |
| PDS НП - датчик перепада давления на насосе подпитки | PDS К1(2) - PDS насосов циркуляции контура 1(2) |
| НС - подтверждение работы сетевых насосов | НК 1(2) - подтверждение работы насосов контура 1(2) |
| Соло - кнопка режима "Соло" работы котлов | РS 1(2) - давление в топке котла 1(2) |
| Ав.останов - кнопка аварийного отключения | Старт/Стоп К1(2) - старт/стоп контура 1(2) |
| РS - датчик реле давления (прессостат) для работы подпитки | НЦ 1(2) К1 - циркуляционный насос 1(2) котла 1 |
| НП 1(2) - насос подпитки | НЦ 1(2) К2 - циркуляционный насос 1(2) котла 2 |
| НК 1(2) - насос циркуляции контура 1(2) | КЗР1(2) откр. - сигнал открыть КЗР контура 1(2) |
| КП - клапан подпитки | КЗР1(2) закр. - сигнал закрыть КЗР контура 1(2) |
| Тобщ - датчик температуры теплоносителя в общем подающем трубопроводе | Ав. К1(2) - авария контура 1(2) |
| Тн - температура наружного воздуха |
|
|
|
|

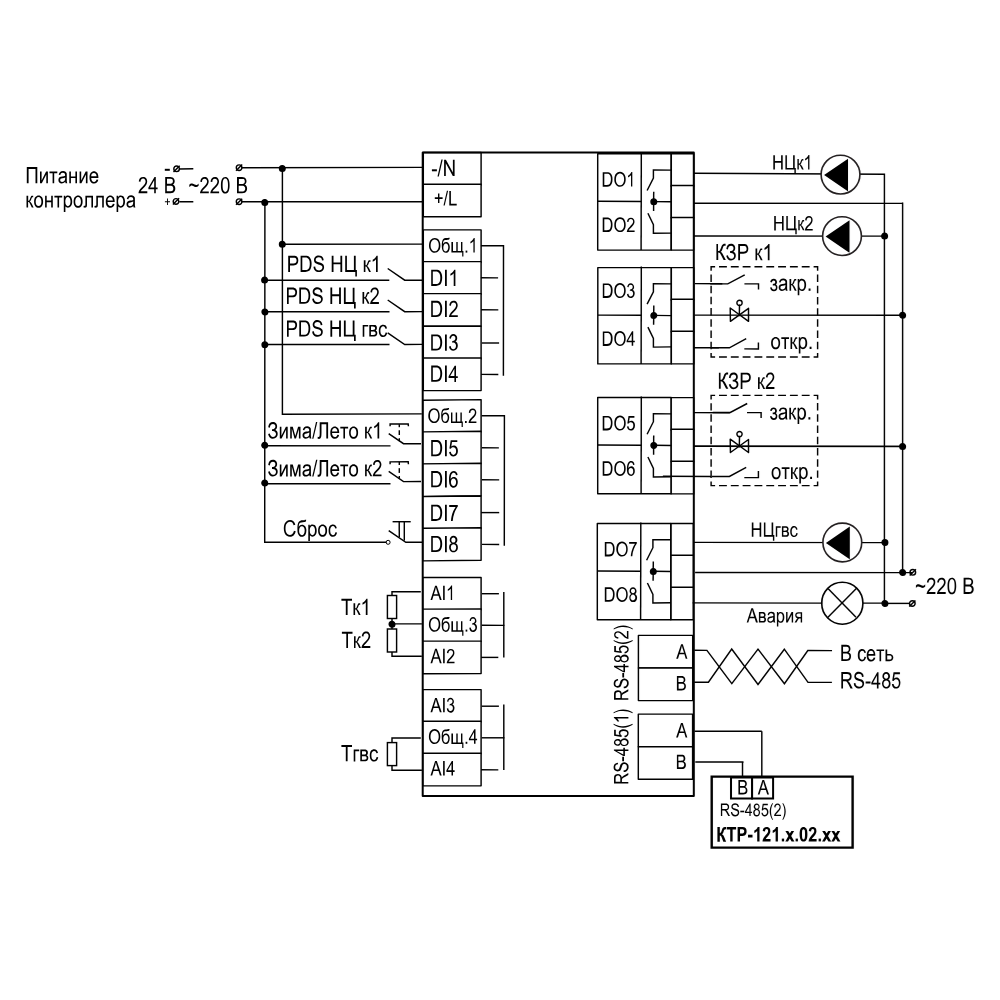

Схема подключения КТР–121.03.10 |

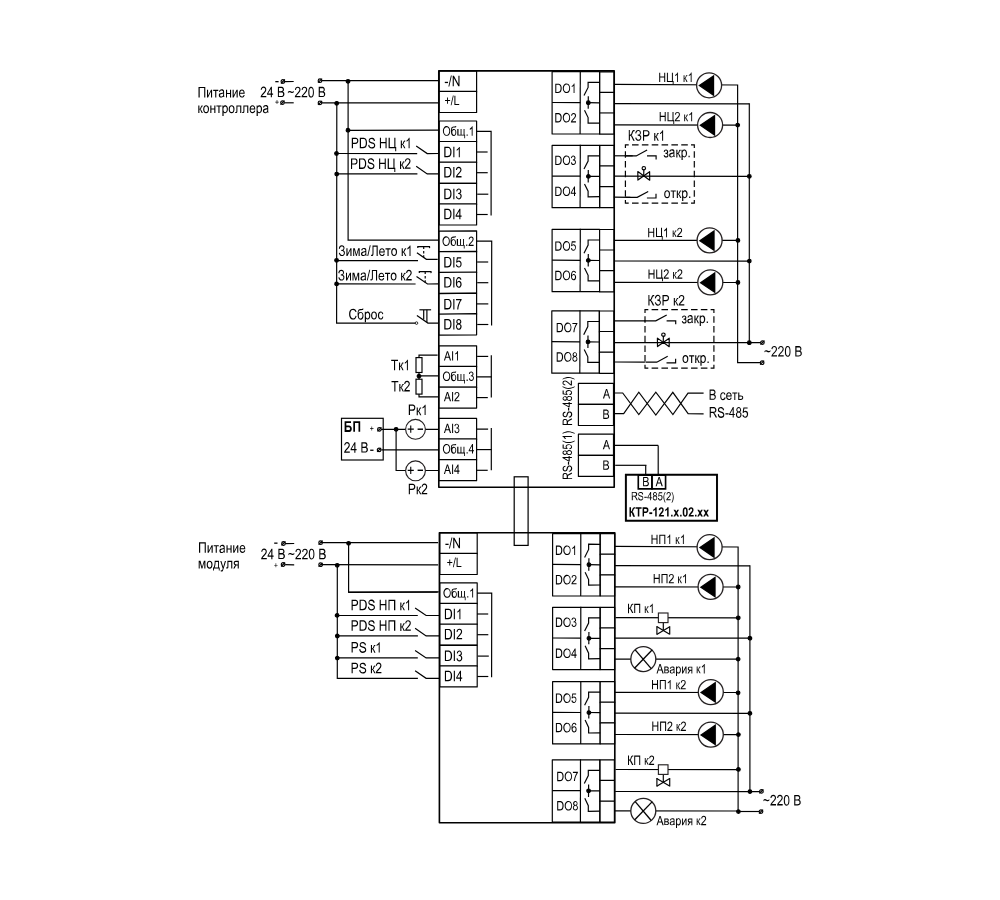

Схема подключения КТР–121.03.20 для управления |
| Алгоритм 03.10 | Алгоритм 03.20 |
|---|---|
| PDS НЦ - датчик перепада давления на группе насосов тепловых контуров | PDS НЦ - датчик перепада давления на группе насосов тепловых контуров |
| НЦ - насос циркуляции теплового контура | PDS НП - датчики перепада давления на группе насосов подпитки |
| НЦгвс - загрузочный насос бойлера | PS - датчики реле давления (прессостат) для работы подпитки |
| КЗР - клапан запорно-регулирующий, сигналы «открыть» и «закрыть» | Зима/Лето - внешняя кнопка смены сезонов |
| Зима/Лето - внешняя кнопка смены сезонов | Сброс - кнопка сброса аварии |
| Сброс - внешняя кнопка сброса аварий | Тк - датчик температуры в тепловом контуре |
| Тк - датчик температуры в тепловом контуре | Рк - датчики давления в тепловом контуре |
| Тгвс - датчик температуры в бойлере на ГВС | НЦ - насос циркуляции теплового контура |
| Авария - лампа общей аварии | НП - насос подпитки теплового контура |
| КП - клапаны подпитки теплового контура | |
| Авария - лампа общей аварии | |
| К1 - первый контур | |
| К2 - второй контур |
