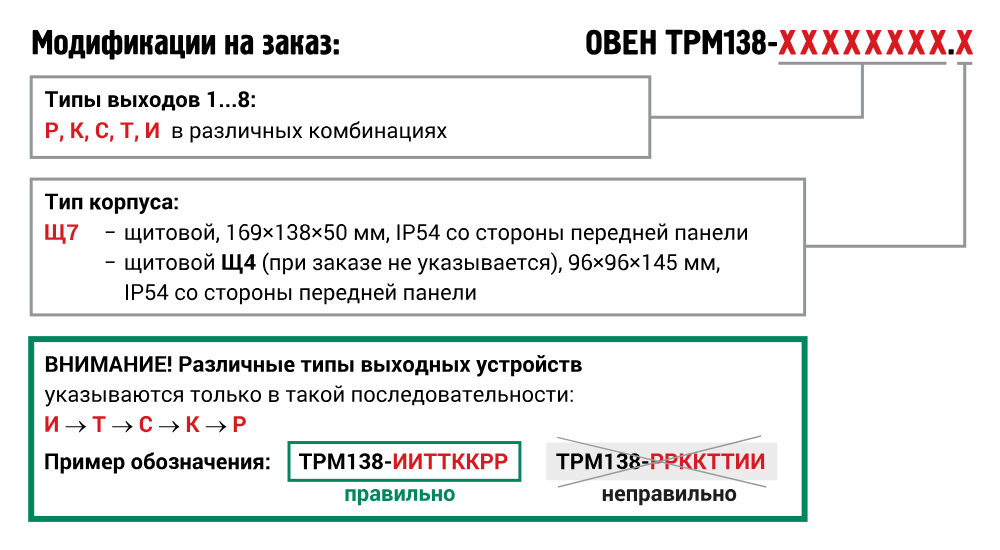

ТРМ138
-
Х
Х
Х
Х
Х
Х
Х
Х
.
Х
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Восьмиканальный регулятор с RS-485 ОВЕН ТРМ138
Измеритель-регулятор ОВЕН ТРМ 138 предназначен для измерения, регистрации и регулирования температуры, давления либо другого физического параметра, одновременного управления несколькими (до 8-ми) исполнительными механизмами, а также для регистрации измеренных параметров на ЭВМ.
Терморегулятор применяется в многозонных печах, в системах защитной автоматики.
Прибор выпускается в щитовом корпусе типа Щ4 и Щ7.
Внимание!
Теперь прибор ТРМ138 выпускается и в корпусе Щ7 со съемными клеммниками и меньшей глубиной щитового крепления.
Функциональные возможности регулятора ОВЕН ТРМ138
- Восемь универсальных входов* для подключения от 1 до 8 датчиков разного типа в любых комбинациях, что позволяет одновременно измерять и контролировать несколько различных физических величин (температуру, влажность, давление и др.)
- Вычисление дополнительных величин:
- средних значений от 2 до 8 измеренных величин
- разностей измеренных величин
- скорости изменения измеряемой величины.
- До восьми каналов регулирования или регистрации температуры, давления или других измеренных или вычисленных величин:
- регулирование по двухпозиционному закону (для каналов с ВУ тип Р,К,С или Т)
- регистрация на аналоговом выходе (ток 4...20 мА или напряжение 0...10 В).
- От 1 до 8 встроенных выходных устройств различных типов в выбранной пользователем комбинации
- Режим ручного управления выходными устройствами
- Конфигурирование функциональной схемы и установка параметров:
- кнопками на лицевой панели прибора
- на ПК с помощью программы-конфигуратора.
- Стандартная конфигурация - удобный выбор из четырех возможных
- Встроенный интерфейс rs-485 (протокол ОВЕН, Modbus ASCII/RTU)
* Для измерения давления, влажности, расхода и др. величин используются датчики с унифицированным выходным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения 0...50 мВ, 0...1 В.
Бесплатно: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL
| Напряжение питания | 90…264 В частотой 47...63 Гц |
| Количество универсальных входов | 1...8 |
| Входное сопротивление при подключении источника сигнала: | |
| - тока | 100 Ом ± 0,1 % (при подключении внешнего резистора) |
| - напряжения | Не менее 100 кОм |
| Предел допустимой основной погрешности измерения входного параметра | ±0,25 % |
| - при использовании термопары | ±0,5 % |
| Время опроса одного входа | Не более 1 с |
| Напряжение питания активных датчиков | 20...28 В постоянного тока |
| Максимально допустимый ток | 150 мА |
| Количество выходных устройств | 8 |
| Тип интерфейса связи с ЭВМ | RS-485 |
| Скорость передачи данных | 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с |
| Тип кабеля | Экранированная витая пара |
| Тип и габаритные размеры корпуса | Щитовой Щ4, 96×96×145 мм |
| Степень защиты корпуса | IP54 со стороны передней панели |
| Гарантийный срок обслуживания | 2 года |
| Обозн. | Тип выходного устройства | Электрические характеристики |
|---|---|---|
| Р | Электромагнитное реле | 4 А при 230 В |
| К | Транзисторная оптопара структуры n-p-n типа | 200 мА при 40 В |
| С | Симисторная оптопара | 50 мА при 300 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс) |
| Т | Выход для управления твердотельным реле |
Выходное напряжение - 4...6 В Максимальный выходной ток 50 мА |
| И | Цифроаналоговый преобразователь «параметр-ток 4…20 мА» | Сопротивление нагрузки 0…800 Ом |
| Тип датчика | Диапазон измерений | Разрешающая способность |
|---|---|---|
| ТСМ 50М W100 = 1.426 | -50…+200 °С | 0,1 °С |
| ТСМ 50М W100 = 1.428 | -190…+200 °С | 0,1 °С |
| ТСМ 100М W100 = 1.426 | -50…+200 °С | 0,1 °С |
| ТСМ 100М W100 = 1.428 | -190…+200 °С | 0,1 °С |
| ТСП 50П W100 = 1.385 | -200…+750 °С | 0,1 °С |
| ТСП 50П W100 = 1.391 | -200…+750 °С | 0,1 °С |
| ТСП 100П W100 = 1.385 (Pt 100) | -200…+750 °С | 0,1 °С |
| ТСП 100П W100 = 1.391 | -200…+750 °С | 0,1 °С |
| ТСМ гр. 23 (R0=53 Ом, W100 = 1.426) | -50…+200 °С | 0,1 °С |
| термопара ТХК (L) | -50…+750 °С | 0,1 °С |
| термопара ТЖК (J) | -50…+900 °С | 0,1 °С |
| термопара ТНН (N) | -50…+1300 °С | 1 °С |
| термопара ТХА (K) | -50…+1300 °С | 1 °С |
| термопара ТПП (S) | 0…+1750 °C | 1 °С |
| термопара ТПП (R) | 0…+1750 °C | 1 °С |
| термопара ТВР (А-1) | 0…+2500 °С | 1 °С |
| ток 0…5 мА | 0…100 % | 0,1 °С |
| ток 0…20 мA | 0…100 % | 0,1 °С |
| ток 4…20 мА | 0…100 % | 0,1 °С |
| напряжение 0…50 мВ | 0…100 % | 0,1 °С |
| напряжение 0…1 В | 0…100 % | 0,1 °С |
- закрытые взрывобезопасные помещения без агрессивных паров и газов;
- температура окружающего воздуха от +1 до +50 °С;
- верхний предел относительной влажности воздуха 80 % при +25 °С и более низких температурах без конденсации влаги;
- атмосферное давление от 86 до 106,7 кПа.
ТРМ138 включает в себя следующие основные функциональные элементы:
- 8 универсальных входов;
- блоки цифровой фильтрации, коррекции и масштабирования для каждого входного сигнала;
- 8 логических устройств (ЛУ);
- 8 выходных устройств (ВУ);
- модуль интерфейса RS-485.
Пользователь может создавать любые конфигурации функциональных схем.
К восьми универсальным входам ТРМ138 могут быть подключены датчики разного типа в любой комбинации, что позволяет одновременно измерять и контролировать несколько различных физических величин.
Ко входам ТРМ138 можно подключать:
- термопреобразователи сопротивления ТСМ50М/100М, ТСП50П/100П, Pt100;
- термопары ТХК(L), ТХА(K), ТЖК(J), ТНН(N), ТПП(R), ТПП(S), ТВР(А-1);
- датчики с унифицированным выходным сигналом тока 0...5 мА, 0...20 мА, 4...20 мА;
- датчики с унифицированным выходным сигналом напряжения 0...50 мВ, 0...1 В.
ОВЕН ТРМ138 осуществляет цифровую фильтрацию входного сигнала от помех и коррекцию измерительной характеристики датчика ("сдвиг", "наклон").
Для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.
Измеренные значения подаются на логические устройства (ЛУ). ЛУ могут обрабатывать входные величины, вычисляя разность, среднее арифметическое значение или скорость изменения измеряемой величины.
На сегодняшний день пользователь может задать следующие режимы работы логических устройств:
- двухпозиционный регулятор - ЛУ сравнивает измеренное значение с уставкой и выдает релейный управляющий сигнал в соответствии с заданной логикой;
- регистратор - ЛУ выдает аналоговый сигнал в диапазоне 4...20 мА, пропорциональный значению измеряемого параметра.
Для работы в режиме регистратора для соответствующего ЛУ программным путем должен быть задан этот режим и на выходе установлен ЦАП «параметр-ток 4...20 мА»
К каждому ЛУ может быть подключено одно из восьми выходных устройств, порядковый номер которого задается при программировании.
В приборе в зависимости от заказа могут быть установлены в различных комбинациях следующие выходные устройства:
- реле 4 А 230 В;
- транзисторные оптопары n-p-n типа 200 мА 40 В;
- симисторные оптопары 50 мА 300 В (0,5 А в импульсном режиме);
- логический выход 4...6 В 50 мА для управления твердотельным реле;
- ЦАП «параметр-ток 4...20 мА».
Любое ВУ может управляться оператором кнопками, расположенными на передней панели. Любое реле может выполнять функции аварийного, что задается программным путем.
Прибор имеет встроенный двунаправленный интерфейс RS-485 для передачи данных и приема информации от компьютера и других приборов, оснащенных таким же интерфейсом связи.
Через этот интерфейс прибор может передавать текущее значение измеренных величин и принимать команды на изменение уставок. Кроме того, при помощи специального программного обеспечения ОВЕН может быть изменена конфигурация прибора.
В настоящее время созданы и выпускаются конфигурации прибора, аналогичные по своим функциям приборам ОВЕН УКТ38, ТРМ34 и ТРМ38. Кроме того, создана новая конфигурация, обеспечивающая контроль одного датчика и поддержание по двухпозиционному (вкл./выкл.) закону восьми независимых уставок.
Гибкая изменяемая структура прибора позволяет в кратчайшие сроки создавать любые конфигурации для решения широкого спектра задач автоматизации.
Система температурного контроля трансформаторов на базе ТРМ138
4-разрядный цифровой индикатор № 1 отображает измеренное или вычисленное значение параметра в выбранном канале контроля. При аварии индикатор отображает порядковый номер неисправного датчика. Возможны два режима индикации:
- статический режим - выбор канала индикации производится оператором при помощи кнопок управления, расположенных на лицевой панели прибора, и контролируется по засветке соответствующего светодиода «КАНАЛ»;
- циклический режим - информация о каждом канале контроля выводится по замкнутому циклу на заданное пользователем время.
4-разрядный цифровой индикатор № 2 отображает уставку выводимого на индикацию канала контроля. При аварии индикатор отображает причину неисправности датчика в символьном виде.
2-разрядный цифровой индикатор № 3 отображает информацию о подключенном к данному каналу входном параметре (например, датчик 1 - «d1»).
Светодиоды «КАНАЛ 1…8» постоянной засветкой показывают номер ЛУ, параметры которого в данный момент выводятся на индикацию, мигающей засветкой сигнализируют о возникновении аварийной ситуации в данном канале контроля или срабатывании в нем предупредительной сигнализации.
2-разрядный цифровой индикатор № 4 отображает в режиме РАБОТА номер подключенного к данному каналу выходного устройства. Мигающей засветкой сигнализирует о переводе ВУ в режим РУЧНОЕ УПРАВЛЕНИЕ.
Светодиод «К1» засвечивается при включении ВУ канала контроля, выводимого на индикацию (только для ключевых ВУ).
Светодиод «СТОП» светится при работе в статическом режиме индикации.
|
Кнопки и служат для выбора канала индикации в статическом режиме работы, а также для управления ВУ в ручном режиме. |
|
Кнопка предназначена для перевода прибора в режим ПРОГРАММИРОВАНИЕ. |
|
Кнопка предназначена для остановки работы аварийного ВУ, а также для сдвига информации на верхнем индикаторе при его переполнении. |
|
Кнопка предназначена для перевода выбранного оператором ЛУ в режим «РУЧНОЕ УПРАВЛЕНИЕ», а также для возврата прибора из режима ПРОГРАММИРОВАНИЕ в режим РАБОТА. |
|
Кнопка предназначена для переключения режима индикации прибора со статического на циклический, и обратно. |
|
|
|
|
Щ4 - корпус щитового крепления, габаритные размеры |
Щ7 - корпус щитового крепления с размерами 144×169×50,5 мм, |
|
|
|
|
|
Схема подключения электромагнитных реле прибора ТРМ138-Р |
Схема подключения транзисторных оптопар прибора ТРМ138-К |
Схема подключения симисторных оптопар прибора ТРМ138-С |
|
|
|
|
|
Схема подключения ЦАП прибора ТРМ138-И |
Схема подключения твердотельных реле прибора ТРМ138-Т |
Схема подключения выходных устройств прибора ТРМ138-У |
|
|
|
|
|
Схема подключения электромагнитных |
Схема подключения транзисторных |
Схема подключения симисторных |
|
|
|
|
|
Схема подключения ЦАП |
Схема подключения твердотельных |
Схема подключения выходных |
|
|
|
|
|
|
Термометры сопротивления |
Термопары |
Датчик с выходным сигналом тока |
Датчик с выходным сигналом |
|
|
|
|
|
Пример схемы подключения активных |
Пример подключения датчиков |
Схема установки перемычек |
|
|
|
|
Функциональная схема ТРМ138 с восемью входами для |
Функциональная схема ТРМ138 с четырьмя входами для |
|
|
|
|
Функциональная схема ТРМ138 с восемью входами для |
Функциональная схема ТРМ138 с одним входом для подключения |
| Термосопротивление | Скачать DWG |
| Скачать PDF (Корпус Щ7) | |
| Скачать PDF (Корпус Щ4) | |
| Термопара | Скачать DWG |
| Скачать PDF (Корпус Щ7) | |
| Скачать PDF (Корпус Щ4) | |
| Датчик температуры 4...20мА | Скачать DWG |
| Скачать PDF (Корпус Щ7) | |
| Скачать PDF (Корпус Щ4) | |
| Датчик давления 4...20мА | Скачать DWG |
| Скачать PDF (Корпус Щ7) | |
| Скачать PDF (Корпус Щ4) | |
| Датчик уровня 4...20мА | Скачать DWG |
| Скачать PDF (Корпус Щ7) | |
| Скачать PDF (Корпус Щ4) |
| Твердотельное реле 0-10В (У) | Скачать DWG |
| Скачать PDF (Корпус Щ7) | |
| Скачать PDF (Корпус Щ4) | |
| Твердотельное реле 4...20мА (И) | Скачать DWG |
| Скачать PDF (Корпус Щ7) | |
| Скачать PDF (Корпус Щ4) |
| Контактор 220В (Р) | Скачать DWG |
| Скачать PDF (Корпус Щ7) | |
| Скачать PDF (Корпус Щ4) | |
| Электромеханический клапан трехпозиционный (Р) | Скачать DWG |
| Скачать PDF (Корпус Щ7) | |
| Скачать PDF (Корпус Щ4) | |
| Твердотельные реле 3-32В (Т) | Скачать DWG |
| Скачать PDF (Корпус Щ7) | |
| Скачать PDF (Корпус Щ4) | |
| Промежуточные реле 24В (К) | Скачать DWG |
| Скачать PDF (Корпус Щ7) | |
| Скачать PDF (Корпус Щ4) | |
| Симистор управление (С) | Скачать DWG |
| Скачать PDF (Корпус Щ7) | |
| Скачать PDF (Корпус Щ4) |
| Подключение к ПК через АС-4 | Скачать DWG |
| Скачать PDF (Корпус Щ7) | |
| Скачать PDF (Корпус Щ4) |
| Различные виды датчиков и выходов | Скачать DWG |
| Скачать PDF (Корпус Щ7) | |
| Скачать PDF (Корпус Щ4) |
| 3D Модель ТРМ138-X.Щ4 | Скачать PDF | Скачать STEP |
| 2D Модель ТРМ138-X.Щ4 | Скачать PDF | Скачать DWG |
| 3D Модель ТРМ138-X.Щ4 | Скачать PDF | Скачать STEP |
| 2D Модель ТРМ138-X.Щ4 | Скачать PDF | Скачать DWG |
- Прибор ТРМ138
- Комплект крепежных элементов
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Методика поверки (по требованию заказчика)
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
