2ТРМ1 обновленный погодозависимый двухканальный регулятор с RS-485 ОВЕН
Описание
2ТРМ1 обновленный погодозависимый двухканальный регулятор с RS-485 ОВЕН
2ТРМ1 - это двухканальный цифровой терморегулятор, предназначенный для измерения, регистрации и автоматического регулирования температуры, а также других физических величин (давление, влажность, уровень, расход и т.д.). Прибор отличается наличием двух независимых каналов управления, что позволяет выполнять как независимое регулирование по каждому каналу, так и совместную работу каналов для более сложных задач.
Основные функции и особенности:
- Измерение и регулирование физических величин по двум каналам, включая:
- Двухпозиционное регулирование.
- Трехпозиционное регулирование одной величины.
- Аналоговое П-регулирование.
- Погодозависимое регулирование.
- Возможность регулирования по двум величинам с вычислением среднего значения или разницы показаний.
- Поддержка различных типов датчиков, что позволяет контролировать разные физические величины (например, температуру и давление, температуру и влажность, давление и уровень) с помощью одного прибора.
- Наличие интерфейса RS-485 для интеграции прибора в сеть диспетчеризации предприятия, позволяя удаленно считывать и записывать параметры.
2ТРМ1 зарегистрирован в Государственном реестре средств измерений России и поставляется с первичной поверкой, включенной в стоимость. Прибор также имеет декларацию соответствия ЕАС и свидетельство о типовом одобрении РМРС.
Дополнительные возможности:
- Контроль обрыва связи с исполнительными механизмами.
- Регистрация и управление исполнительными механизмами с использованием сигналов 4…20 мА или 0...10 В.
- Сигнализация о выходе измеряемой величины за установленные пределы.
- Регулирование по разности двух физических величин.
- Ручной режим управления исполнительными механизмами.
Преимущества
Параметр | Значение |
---|---|
Напряжение питания переменного тока | ~90…264 В (номинальное 230В) |
Частота напряжения питания | 50, 60 Гц |
Потребляемая мощность | не более 10 ВА |
Напряжение встроенного источника питания нормирующих преобразователей | 24 ± 2,4 В (только для исполнения без RS-485) |
Максимально допустимый ток источника питания | 50 мА |
Универсальные входы | |
Количество универсальных входов | 2 |
Типы входных датчиков и сигналов | см. таблицу «Характеристики измерительных датчиков» |
Время опроса входа: | Не более 1 секунды |
Предел основной приведенной погрешности измерения: | |
- для термоэлектрических преобразователей с включенной компенсацией холодного спая | ±0,5 % |
- для остальных видов датчиков | ±0,25 % |
Выходные устройства | |
Количество выходных устройств | 2 |
Типы выходных устройств | Р, К, С, Т, И, У |

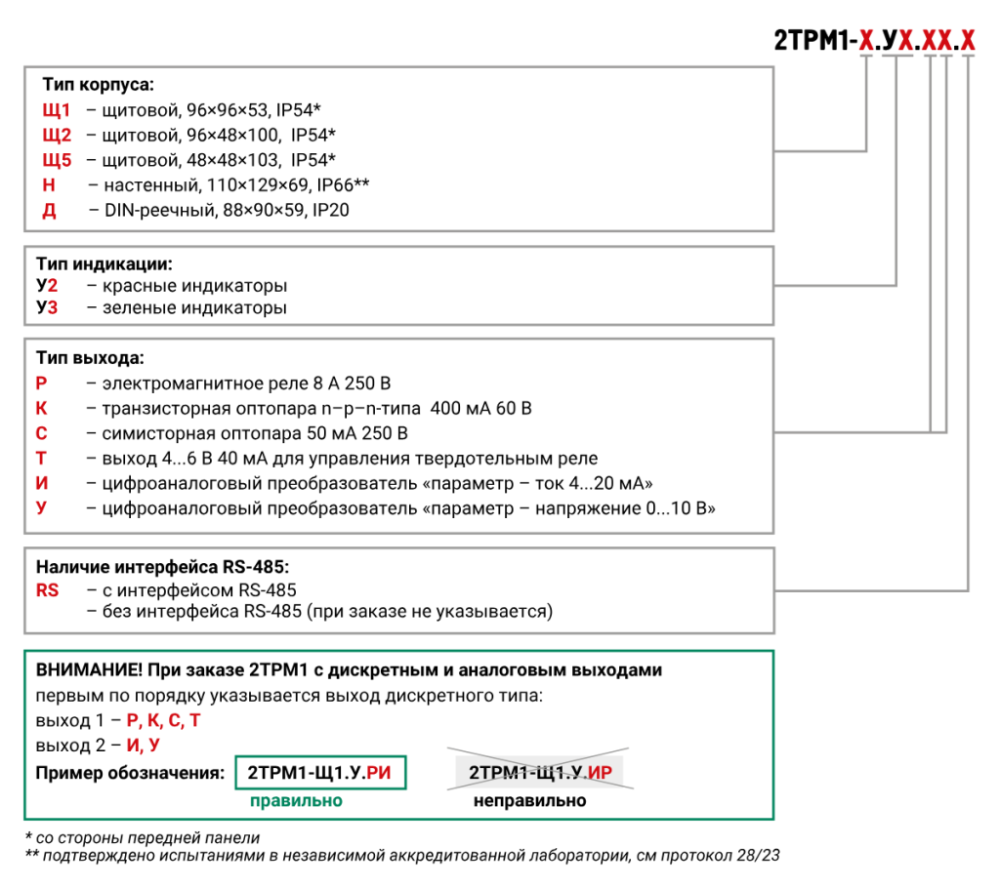

Корпус | |
Щитовой Щ1 | 96×96×53, IP54* |
Щитовой Щ2 | 96×48×100, IP54* |
Щитовой Щ5 | 48×48×103, IP54* |
Настенный Н | 110×129×69, IP66** |
DIN-реечный | 88×90×59, IP20 |
* со стороны передней панели ** подтверждено испытаниями в независимой аккредитованной лаборатории, см протокол 28/23 |
|
Условия эксплуатации | |
Температура окружающего воздуха | -40...+50 °С |
Атмосферное давление | 84...106,7 кПа |
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) | Не более 85 % |
Обозначение | Тип датчика | Диапазон измерений | Разрешающая способность |
---|---|---|---|
Термопреобразователи сопротивления | |||
C 50 | ТСМ (Cu50) W100=1.426 | -50…+200 °С | 0,1 °С |
50 C | ТСМ (50М) W100=1.428 | -180…+200 °С | 0,1 °С |
P 50 | ТСП (Pt50) W100=1.385 | -200…+850 °С | 0,1 °С |
50 P | ТСП (50П) W100=1.391 | -200…+850 °С | 0,1 °С |
C100 | ТСМ (Cu100) W100=1.426 | -50…+200 °С | 0,1 °С |
100C | ТСМ (100М) W100=1.428 | -180…+200 °С | 0,1 °С |
P100 | ТСП (Pt100) W100=1.385 | -200…+850 °С | 0,1 °С |
100P | ТСП (100П) W100=1.391 | -200…+850 °С | 0,1 °С |
100n | ТСН (100Н) W100=1.617 | -60…+180 °С | 0,1 °С |
C500 | ТСМ (Cu500) W100=1.426 | -50…+200 °С | 0,1 °С |
500C | ТСМ (500М) W100=1.428 | -180…+200 °С | 0,1 °С |
P500 | ТСП (Pt500) W100=1.385 | -200…+850 °С | 0,1 °С |
500P | ТСП (500П) W100=1.391 | -200…+850 °С | 0,1 °С |
500n | ТСН (500Н) W100=1.617 | -60…+180 °С | 0,1 °С |
C 1.0 | ТСМ (Cu1000) W100=1.426 | -50…+200 °С | 0,1 °С |
1.0 C | ТСМ (1000М) W100=1.428 | -180…+200 °С | 0,1 °С |
P 1.0 | ТСП (Pt1000) W100=1.385 | -200…+850 °С | 0,1 °С |
1.0 P | ТСП (1000П) W100=1.391 | -200…+850 °С | 0,1 °С |
1.0 n | ТСН (1000Н) W100=1.617 | -60…+180 °С | 0,1 °С |
C 53 | ТСМ (53М) W100=1.426 (гр. 23) | -50…+200 °С | 0,1 °С |
Термоэлектрические преобразователи | |||
tC. L | термопара ТХК (L) | -200…+800 °С | 0,1 °С |
tC. J | термопара ТЖК (J) | 0…+900 °С | 0,1 °С |
tC. n | термопара ТНН (N) | -200…+1300 °С | 0,2 °С |
tC.HA | термопара ТХА (K) | -200…+1300 °С | 0,2 °С |
tC. S | термопара ТПП (S) | 0…+1600 °C | 0,2 °С |
tC. r | термопара ТПП (R) | 0…+1600 °C | 0,2 °С |
tC. b | термопара ТПР (В) | +600…+1800 °C | 0,2 °С |
tC.A1 | термопара ТВР (А-1) | +1000…+2500 °С | 0,4 °С |
tC.A2 | термопара ТВР (А-2) | +1000…+1800 °C | 0,2 °С |
tC.A3 | термопара ТВР (А-3) | +1000…+1800 °C | 0,2 °С |
tC. t | термопара ТМК (Т) | -200…+400 °С | 0,1 °С |
tC.dL | Typ.L (DIN 43710)* | 0…+900 °С | 0,1 °С |
tC. E | ТХКн (Е) | -200…+900 °С | 0,1 °С |
Пирометры | |||
Plr.1 | Пирометр РК-15 | +400…+1500 °С | 0,1 °С |
Plr.2 | Пирометр РК-20 | +600…+2000 °С | 0,1 °С |
Plr.3 | Пирометр РС-20 | +900…+2000 °С | 0,1 °С |
Plr.4 | Пирометр РС-25 | +1200…+2500 °С | 0,1 °С |
Унифицированные сигналы | |||
i 0.5 | ток 0…5 мА | 0…100 % | 0,01 мА |
i 0.20 | ток 0…20 мA | 0…100 % | 0,01 мА |
i 4.20 | ток 4…20 мА | 0…100 % | 0,01 мА |
U -5.5 | напряжение -50…+50 мВ | 0…100 % | 0,01 мА |
U 0.1 | напряжение 0…1 В | 0…100 % | 0,1 мВ |
* С учетом компенсации температуры от ДХС |
Обозначение | Тип выходного устройства (ВУ) | Электрические характеристики |
---|---|---|
Р | Электромагнитное реле |
Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,9. Ток не более 3 А при постоянном напряжении не более 30 В |
К | Транзисторная оптопара n-p-n типа | Постоянный ток не более 400 мА при постоянном напряжении не более 60 В |
С | Симисторная оптопара |
Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В |
И | Цифроаналоговый преобразователь «параметр-ток 4…20 мА» | Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки |
У | Цифроаналоговый преобразователь «параметр-напряжение 0…10 В» | Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В |
Т | Выход для управления твердотельным реле |
Выходной ток не более 40 мА. Выходное напряжение высокого уровня - 4…6 В. Выходное напряжение низкого уровня - 0…0,7 В |
Параметр | Назначение | Адрес | Тип | Доступ |
---|---|---|---|---|
Оперативные параметры | ||||
DEVICE | Тип прибора | 1000 | CHAR[8] | R |
VERSION | Версия встраиваемого ПО | 1004 | CHAR[8] | R |
STATUS | Статус прибора (битовая маска) | 1008 | UINT16 | R |
PV1 | Входная величина на Входе 1 | 1009 | FLOAT32 | R |
PV2 | Входная величина на Входе 2 | 100B | FLOAT32 | R |
FUN1 | Измеренная величина на Входе 1 | 100D | FLOAT32 | R |
FUN2 | Измеренная величина на Входе 2 | 100F | FLOAT32 | R |
SP1 | Уставка регулятора на Выходе 1 | 1011 | FLOAT32 | R/W |
SP2 | Уставка регулятора на Выходе 2 | 1013 | FLOAT32 | R/W |
Out.P1 | Выходная мощность на Выходе 1 | 1015 | FLOAT32 | R/W |
Out.P2 | Выходная мощность на Выходе 2 | 1017 | FLOAT32 | R/W |
CtrL | Режим работы прибора | 1019 | UINT16 | R/W |
RESET | Удаленная перезагрузка прибора | 101A | UINT16 | W |
РЕГИСТР STATUS | ||||
№бита | Описание | |||
0 | Ошибка на входе 1 | |||
1 | Ошибка на входе 2 | |||
2 | Ошибка вычисления функции 1 | |||
3 | Ошибка вычисления функции 2 | |||
4 | Внутренняя ошибка прибора | |||
5 | Срабатывание ВУ1 (только для DO) | |||
6 | Срабатывание ВУ2 (только для DO) | |||
7 | Включен ручной режим управления | |||
8 | Включен режим СТОП | |||
9 | Обрыв контура регулирования 1 | |||
10 | Обрыв контура регулирования 2 | |||
Вход 1 | ||||
FUN1 | Измеренная величина на Входе | 0000 | FLOAT32 | R |
PV1 | Входная величина на Входе | 0002 | FLOAT32 | R |
tYPE | Тип датчика на Входе | 0004 | UINT16 | R/W |
FIL.b | Полоса фильтра | 0005 | FLOAT32 | R/W |
FIL.t | Постоянная времени фильтра | 0007 | UINT16 | R/W |
dPt | Положение десятичной точки | 0008 | UINT16 | R/W |
Ind.L | Верхний порог приведения значения Входа | 0009 | FLOAT32 | R/W |
Ind.H | Нижний порог приведения значения Входа | 000В | FLOAT32 | R/W |
FUnC | Тип функции для измерителя | 000D | UINT16 | R/W |
СF.1 | Коэффициент 1 взвешенной суммы | 000E | FLOAT32 | R/W |
СF.2 | Коэффициент 2 взвешенной суммы | 0010 | FLOAT32 | R/W |
dIn.t | Период выборки анализа динамики сигнала | 0012 | UINT16 | R/W |
dIn.d | Дельта динамики сигнала | 0013 | FLOAT32 | R/W |
bArr | Подключение искробарьера | 0015 | UINT16 | R/W |
Cor1.point | Значение Точки 1 корректировки Входа | 0016 | FLOAT32 | R/W |
Cor1.offset | Смещение для Точки 1 корректировки Входа | 0018 | FLOAT32 | R/W |
Cor2.point | Значение Точки 2 корректировки Входа | 001A | FLOAT32 | R/W |
Cor2.offset | Смещение для Точки 2 корректировки Входа | 001C | FLOAT32 | R/W |
Cor3.point | Значение Точки 3 корректировки Входа | 001E | FLOAT32 | R/W |
Cor3.offset | Смещение для Точки 3 корректировки Входа | 0020 | FLOAT32 | R/W |
Вход 2 | ||||
FUN2 | Измеренная величина на Входе | 0100 | FLOAT32 | R |
PV2 | Входная величина на Входе | 0102 | FLOAT32 | R |
tYPE | Тип датчика на Входе | 0104 | UINT16 | R/W |
FIL.b | Полоса фильтра | 0105 | FLOAT32 | R/W |
FIL.t | Постоянная времени фильтра | 0107 | UINT16 | R/W |
dPt | Положение десятичной точки | 0108 | UINT16 | R/W |
Ind.L | Верхний порог приведения значения Входа | 0109 | FLOAT32 | R/W |
Ind.H | Нижний порог приведения значения Входа | 010В | FLOAT32 | R/W |
FUnC | Тип функции для измерителя | 010D | UINT16 | R/W |
СF.1 | Коэффициент 1 взвешенной суммы | 010E | FLOAT32 | R/W |
СF.2 | Коэффициент 2 взвешенной суммы | 0110 | FLOAT32 | R/W |
dIn.t | Период выборки анализа динамики сигнала | 0112 | UINT16 | R/W |
dIn.d | Дельта динамики сигнала | 0113 | FLOAT32 | R/W |
bArr | Подключение искробарьера | 0115 | UINT16 | R/W |
Cor1.point | Значение Точки 1 корректировки Входа | 0116 | FLOAT32 | R/W |
Cor1.offset | Смещение для Точки 1 корректировки Входа | 0118 | FLOAT32 | R/W |
Cor2.point | Значение Точки 2 корректировки Входа | 011A | FLOAT32 | R/W |
Cor2.offset | Смещение для Точки 2 корректировки Входа | 011C | FLOAT32 | R/W |
Cor3.point | Значение Точки 3 корректировки Входа | 011E | FLOAT32 | R/W |
Cor3.offset | Смещение для Точки 3 корректировки Входа | 0120 | FLOAT32 | R/W |
Выход 1 | ||||
SP | Уставка регулятора на Выходе | 0200 | FLOAT32 | R/W |
SP.Lo | Нижняя граница уставки | 0202 | FLOAT32 | R/W |
SP.HI | Верхняя граница уставки | 0204 | FLOAT32 | R/W |
Out.P | Выходная мощность | 0206 | FLOAT32 | R/W |
LbA.t | Время диагностики обрыва контура. | 0208 | UINT16 | R/W |
LbA.b | Ширина зоны диагностики обрыва контура. | 0209 | FLOAT32 | R/W |
Выход 2 | ||||
SP | Уставка регулятора на Выходе | 0300 | FLOAT32 | R/W |
SP.Lo | Нижняя граница уставки | 0302 | FLOAT32 | R/W |
SP.HI | Верхняя граница уставки | 0304 | FLOAT32 | R/W |
Out.P | Выходная мощность | 0306 | FLOAT32 | R/W |
LbA.t | Время диагностики обрыва контура. | 0308 | UINT16 | R/W |
LbA.b | Ширина зоны диагностики обрыва контура. | 0309 | FLOAT32 | R/W |
SRC | Источник входных данных для ЛУ2 | 030B | UINT16 | R/W |
Для дискретного выхода | ||||
LoG.d | Тип логики работы компаратора | 0220 | UINT16 | R/W |
HYSt | Гистерезис | 0221 | FLOAT32 | R/W |
d.on | Задержка включения компаратора | 0223 | UINT16 | R/W |
d.oFF | Задержка выключения компаратора | 0224 | UINT16 | R/W |
H.on | Минимальное время удержания компаратора в состоянии вкл. | 0225 | UINT16 | R/W |
H.oFF | Минимальное время удержания компаратора в состоянии выкл. | 0226 | UINT16 | R/W |
Cnt.P | Период управляющих импульсов для ручного управления | 0227 | UINT16 | R/W |
Err.d | Безопасное состояние выхода в режиме Ошибка. | 0228 | UINT16 | R/W |
StP.d | Состояние выхода в режиме Стоп. | 0229 | UINT16 | R/W |
Для дискретного выхода сигнализации | ||||
A.tYP | Тип логики срабатывания компаратора | 0240 | UINT16 | R/W |
A.bnd | Порог срабатывания компаратора. | 0241 | FLOAT32 | R/W |
A.HYS | Гистерезис срабатывания компаратора. | 0243 | FLOAT32 | R/W |
F.bLC | Блокировка 1-го срабатывания к выбранному типу логики компаратора. | 0245 | UINT16 | R/W |
Для аналогового выхода | ||||
LOG.A | Режим работы выхода | 0260 | UINT16 | R/W |
HYSt | Полоса пропорциональности. | 0261 | FLOAT32 | R/W |
Out.L | Нижняя граница выходного значения Выхода. | 0263 | FLOAT32 | R/W |
Out.H | Верхняя граница выходного значения Выхода. | 0265 | FLOAT32 | R/W |
Err.A | Безопасное состояние выхода в режиме Ошибка. | 0267 | UINT16 | R/W |
StP.A | Состояние выхода в режиме Стоп. | 0268 | UINT16 | R/W |
Индикация | ||||
SCr1 | Пользовательский экран 1 | 0400 | UINT16 | R/W |
SCr2 | Пользовательский экран 2 | 0401 | UINT16 | R/W |
SCr3 | Пользовательский экран 3 | 0402 | UINT16 | R/W |
SCr4 | Пользовательский экран 4 | 0403 | UINT16 | R/W |
SCr5 | Пользовательский экран 5 | 0404 | UINT16 | R/W |
SCr6 | Пользовательский экран 6 | 0405 | UINT16 | R/W |
Out.S | Настройка вывода параметра мощности | 0406 | UINT16 | R/W |
REt.t | Время автоматического возврата из меню настроек | 0407 | UINT16 | R/W |
CHG.t | Автоматическая смена экранов отображения параметров. | 0408 | UINT16 | R/W |
Modbus RS-485 | ||||
Prot | Протокол связи | 0500 | UINT16 | R/W |
Addr | Адрес прибора в сети Modbus | 0501 | UINT16 | R/W |
BAUd | Скорость обмена данными | 0502 | UINT16 | R/W |
dPS | Формат посылки данных | 0503 | UINT16 | R/W |
IdLE | Задержка ответа от прибора | 0504 | UINT16 | R/W |
b.ord | Порядок байт в регистре | 0505 | UINT16 | R/W |
apply |
Применение текущих настроек порта RS-485 (по умолчанию - 0, 1 - применение настроек) | 0506 | UINT16 | R/W |
График уставки | ||||
Grf.n | Динамическое создание количества точек для графика уставок | 0600 | UINT16 | R/W |
In.1 | Значение Входа точка 1 | 0601 | FLOAT32 | R/W |
SP.1 | Значение Уставки точка 1 | 0603 | FLOAT32 | R/W |
In.2 | Значение Входа точка 2 | 0605 | FLOAT32 | R/W |
SP.2 | Значение Уставки точка 2 | 0607 | FLOAT32 | R/W |
In.3 | Значение Входа точка 3 | 0609 | FLOAT32 | R/W |
SP.3 | Значение Уставки точка 3 | 060B | FLOAT32 | R/W |
In.4 | Значение Входа точка 4 | 060D | FLOAT32 | R/W |
SP.4 | Значение Уставки точка 4 | 060F | FLOAT32 | R/W |
In.5 | Значение Входа точка 5 | 0611 | FLOAT32 | R/W |
SP.5 | Значение Уставки точка 5 | 0613 | FLOAT32 | R/W |
In.6 | Значение Входа точка 6 | 0615 | FLOAT32 | R/W |
SP.6 | Значение Уставки точка 6 | 0617 | FLOAT32 | R/W |
In.7 | Значение Входа точка 7 | 0619 | FLOAT32 | R/W |
SP.7 | Значение Уставки точка 7 | 061B | FLOAT32 | R/W |
In.8 | Значение Входа точка 8 | 061D | FLOAT32 | R/W |
SP.8 | Значение Уставки точка 8 | 061F | FLOAT32 | R/W |
In.9 | Значение Входа точка 9 | 0621 | FLOAT32 | R/W |
SP.9 | Значение Уставки точка 9 | 0623 | FLOAT32 | R/W |
In.10 | Значение Входа точка 10 | 0625 | FLOAT32 | R/W |
SP.10 | Значение Уставки точка 10 | 0627 | FLOAT32 | R/W |
Меню скрытых параметров | ||||
PASS | Пароль доступа к меню | 0800 | UINT16 | R/W |
Prt.E | Защита от редактирования значений переменных | 0801 | UINT16 | R/W |
Atr.E | Включение атрибутов скрытия параметров | 0802 | UINT16 | R/W |
CJS.E | Отключение ДХС | 0803 | UINT16 | R/W |
Общая схема подключения ОВЕН 2ТРМ1-Щ1/Щ2 |
Общая схема подключения 2ТРМ1-Д |
Общая схема подключения 2ТРМ1-Щ5 |
|
|
|
ВУ1 типа Р (э/м реле) |
ВУ1 типа К (транзисторная оптопара) |
ВУ1 типа С (симисторная оптопара) |
|
|
|
ВУ1 типа Т (для управления твердотельным реле) |
ВУ1 типа И (ЦАП 4...20 мА) |
ВУ1 типа У (ЦАП 0...10 В) |
|
|
|
ВУ2 типа Р (э/м реле) |
ВУ2 типа К (транзисторная оптопара) |
ВУ2 типа С (симисторная оптопара) |
|
|
|
ВУ2 типа Т (для управления твердотельным реле) |
ВУ2 типа И (ЦАП 4...20 мА) |
ВУ2 типа У (ЦАП 0...10 В) |
3D Модель 2ТРМ1-Щ1.У2.ХХ | Скачать PDF | Скачать STEP |
2D Модель 2ТРМ1-Щ1.У2.ХХ | Скачать PDF | Скачать DWG |
3D Модель 2ТРМ1-Щ2.У2.ХХ | Скачать PDF | Скачать STEP |
2D Модель 2ТРМ1-Щ2.У2.ХХ | Скачать PDF | Скачать DWG |
3D Модель 2ТРМ1-Щ5.У2.ХХ | Скачать PDF | Скачать STEP |
2D Модель 2ТРМ1-Щ5.У2.ХХ | Скачать PDF | Скачать DWG |
3D Модель 2ТРМ1-Д.У2.ХХ | Скачать PDF | Скачать STEP |
2D Модель 2ТРМ1-Д.У2.ХХ | Скачать PDF | Скачать DWG |
3D Модель 2ТРМ1-Н.У2.ХХ | Скачать PDF | Скачать STEP |
2D Модель 2ТРМ1-Н.У2.ХХ | Скачать PDF | Скачать DWG |
- Прибор
- Уплотнительная прокладка*
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Комплект крепежных элементов*
- Шаблон-трафарет для отверстий щитовых корпусов*
* Доступна для типов корпусов Щ1, Щ2, Щ5.
