МПР51 регулятор температуры и влажности, программируемый по времени
Много
Нашли дешевле?

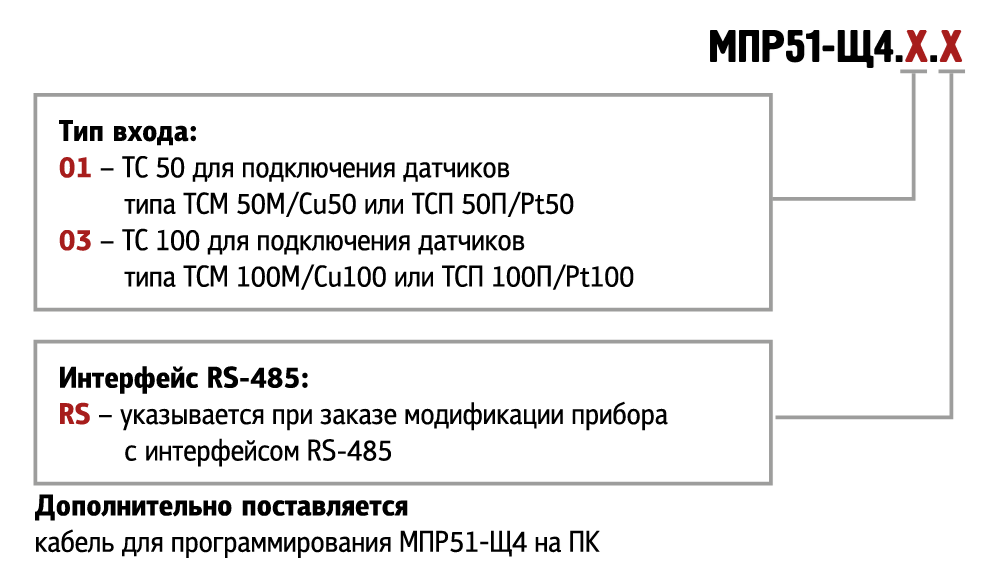

Тип входа
- 01 - для подключения датчиков типа ТСМ 50М/Cu50 или ТСП 50П/Pt50
- 03 - для подключения датчиков типа ТСМ 100М/Cu100 или ТСП 100П/Pt100
Интерфейс RS-485
- Без интерфейса (не указывается при заказе)
- RS - указывается при заказе модификации прибора с интерфейсом RS-485
Модель
- МПР51-Щ4.03.RS
- МПР51-Щ4.03
- МПР51-Щ4.01
- МПР51-Щ4.01.RS
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Программный задатчик ОВЕН МПР51-Щ4 предназначен для управления многоступенчатыми температурно-влажностными режимами технологических процессов при производстве мясных и колбасных изделий, в хлебопекарной промышленности, в инкубаторах, термо- и климатокамерах, варочных и сушильных шкафах, при сушке древесины, изготовлении железобетонных конструкций и пр.
Прибор выпускается в щитовом корпусе типа Щ4
Функциональные возможности прибора ОВЕН МПР51
- Измерение трех параметров:
- температуры камеры («сухого» термометра) Тсух
- температуры «влажного» термометра Твлаж
- температуры продукта Тпрод
- Вычисление двух дополнительных параметров
- разности температур ΔТ = Тсух – Тпрод
- влажности Ψ психрометрическим методом (по показаниям «сухого» и «влажного» термометров)
- Два ПИД-регулятора для поддержания любых двух из пяти вышеперечисленных величин с высокой точностью
- Четыре выходных реле для подключения ТЭНов, охладительных систем, задвижек и других исполнительных устройств
- Регулирование по заданной пользователем программе
- Дополнительное реле и 8 транзисторных ключей:
- для сигнализации об аварии и об окончании выполнения программы;
- для управления дополнительным оборудованием
- Автонастройка ПИД-регуляторов
- Уровни защиты настроек прибора для разных групп специалистов (наладчиков, технологов и т. д.)
- Встроенный интерфейс RS-485 по заказу
- Конфигурирование на ПК с помощью программы-конфигуратора (для подключения к ПК используется специальный кабель)
Стандартные варианты применения МПР51
- Измеритель-регулятор температуры и влажности (Тсух,
); - Измеритель-регулятор температуры и разности температур (Тсух,
Т); - Двухканальный измеритель-регулятор температуры с дополнительным каналом сигнализации (Тсух, Твлаж, Тпрод).
Бесплатно: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL
|
Технические характеристики |
|
|
Напряжение питания |
150…242 В переменного тока частотой |
|
Диапазон измерения при использовании (в скобках указана разрешающая способность): |
|
|
– датчика ТСМ |
–50...+200 °С (0,1 °С) |
|
– датчика ТСП, Pt100 |
–80...+750 °С (0,1 °С) |
|
– датчика положения задвижки |
0...100 % (1 %) |
|
Предел допустимой основной погрешности измерения входного параметра |
±0,5 % |
|
Количество входных каналов, из них: |
5 |
|
– температуры |
3 |
|
– положения задвижки |
2 |
|
Количество каналов регулирования |
2 |
|
Количество выходных реле |
5 |
|
Количество выходных транзисторных ключей |
8 |
|
Период следования управляющих импульсов на выходе регулятора |
1...120 с |
|
Максимально допустимый ток нагрузки устройств управления: |
|
|
– э/м реле (при ~220 В или =30 В) |
4 А |
|
– транзисторного ключа (при постоянном напряжении =50 В) |
200 мА |
|
Интерфейс связи с ПК по заказу |
RS-485 |
|
Тип корпуса |
щитовой Щ4 |
|
Габаритные размеры |
96×96×145 мм |
|
Степень защиты корпуса со стороны передней панели |
IP54 |
|
Условия эксплуатации |
|
|
Температура окружающего воздуха |
+1...+50 °С |
|
Атмосферное давление |
86...106,7 кПа |
|
Относительная влажность воздуха (при 35 °С) |
30...80 % |
Входы для измерения температур
Датчики температуры Тсух, Твлаж и Тпрод подключают ко входам 1...3.
Прибор имеет две модификации входов:
- для подключения датчиков ТСМ/ТСП сопротивлением 50 Ом;
- для подключения датчиков ТСМ/ТСП сопротивлением 100 Ом, Pt100.
Использование датчиков положения задвижки
МПР51-Щ4 может управлять задвижками с использованием резистивных датчиков положения, которые подключаются ко входам 4 и 5.
Точное регулирование температуры и влажности
МПР51-Щ4 имеет в своем составе 2 ПИД-регулятора, которые обеспечивают точное поддержание любых двух из пяти измеренных и вычисленных параметров: Тсух, Твлаж, Тпрод, и Т.
Выходные устройства для управления исполнительными механизмами и сигнализации
Для регулирования в МПР51-Щ4 используются 4 двухпозиционных нормально разомкнутых реле 4 А 220 В, которые попарно закреплены за ПИД-регуляторами.
ПИД-регуляторы могут управлять различными исполнительными механизмами:
- двухпозиционным (ТЭНом, охладителем) с использованием одного э/м реле;
- трехпозиционным (задвижкой) с использованием двух э/м реле.
Для управления дополнительным оборудованием либо для сигнализации о ходе технологического цикла можно использовать пятое реле «Авария» или 8 транзисторных ключей с открытым коллектором.
Любое незадействованное реле может использоваться одним из компараторов для сигнализации о выходе контролируемой величины за заданные пределы или для двухпозиционного регулирования.
Регулирование по заданной пользователем программе
Изменение параметров регулирования осуществляется по заданной пользователем программе, состоящей из последовательности шагов.
На каждом шаге программы могут быть заданы:
- входная величина (из пяти возможных) для каждого ПИД-регулятора;
- уставки поддерживаемых температур и влажности;
- условия перехода к следующему шагу – по времени и (или) по достижении заданного значения температуры (влажности);
- скорость выхода на уставку;
- режимы следования импульсов для транзисторных ключей.
Программы запоминаются в энергонезависимой памяти прибора, а затем используются по выбору пользователя. Количество программ, хранящихся в памяти прибора, зависит от числа шагов в каждой. Количество шагов в программе задается пользователем. Всего прибор может хранить от 60 программ по 7 шагов каждая до 5 программ по 99 шагов каждая.
Диагностика и контроль прохождения технологического процесса
Прибор выдает сигнал «Авария» замыканием контактов пятого реле прибора и свечением светодиода «Авария»:
- при выходе любого из регулируемых параметров за заданные пределы;
- при обрыве или коротком замыкании датчика;
- при диагностировании невозможности продолжения работы;
- по окончании выполнения программы.
В случае временного отключения питания во время выполнения программы, дальнейшие действия прибора определяются по заданному пользователем алгоритму.
Программирование и защита настроек
Значения параметров задаются с помощью кнопок на лицевой панели прибора. Для каждой группы специалистов (наладчиков, технологов и т. д.) имеется своя группа параметров, доступ к которой возможен только через пароль.
Существует возможность задания и изменения параметров МПР51-Щ4 с помощью программы-конфигуратора на ПК. Для этого прибор необходимо подключить к ПК с помощью специального кабеля.
Регистрация данных на ПК
В приборе предусмотрена возможность регистрации хода технологического процесса на ПК. Для регистрации можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.
Подключение прибора к ПК осуществляется по интерфейсу RS-485 через адаптер ОВЕН АС4. Для этого прибор должен быть в модификации с интерфейсом RS-485.
Компания ОВЕН бесплатно предоставляет для МПР-51-Щ4:
- драйвер для Trace Mode;
- OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
- библиотеки WIN DLL для быстрого написания драйверов.
Пример 1
Управление температурно-влажностным режимом при термической обработке мясопродуктов в термокамере
Графики температуры и влажности заданного температурно-влажностного режима
При термообработке и копчении мясопродуктов в термокамере требуется не только точное поддержание определенной температуры и влажности на каждой стадии процесса, но и периодическое включение дополнительных устройств, например дымогенератора или вентилятора. Для этого, помимо реле 2 для управления ТЭНом и двух реле (реле 3 и реле 4), обеспечивающих непрерывное поступление пара в камеру, в схеме задействованы транзисторные ключи для управления вспомогательными устройствами.
Пример 2
Управление температурно-влажностным режимом в процессе сушки
Процесс сушки состоит из нескольких последовательных этапов с определенной длительностью, во время которых температура и влажность поддерживаются постоянными.
Для поддержания температуры в сушильном шкафу используется паронагреватель, через который пропускается горячий пар.
Для управления количеством проходящего пара используются реле 1 и реле 2. Два других реле задействованы в управлении подачи пара для поддержания влажности: реле 4 управляет положением клапана, подающего пар, а реле 3 управляет задвижкой выпуска влажного воздуха. Реле 5 используется для сигнализации об аварии и об окончании процесса сушки.
Пример 3
Управление температурно-влажностным режимом варочного шкафа
Технология изготовления некоторых вареных колбас требует соблюдения особого температурного режима, суть которого заключается в необходимости поддержания заданной разности температур ΔТ в камере (Тсух) и внутри продукта. Превышение этой величины может привести к разрыву оболочки батонов и порче продукции.
Для выполнения условия ΔТ
где ΔТ = Тсух – Тпрод;
А – максимально допустимая разность температур,
в МПР51-Щ4 используется компаратор 1, который в случае превышения ΔТ заданного значения блокирует включение реле 2, подающего пар для нагрева камеры.
|
Пример блока программы для поддержания компаратором 1 заданной величины ΔТ | |
|
Значение параметра |
Комментарии |
|
с01=004 |
Входная величина компаратора равна Т=Тсух – Тпрод |
|
с02=005 |
Выходом компаратора 1 является реле 5 |
|
с03=20 |
Значение верхней уставки компаратора 1 равно 20 °С |
|
с04=18 |
Значение нижней уставки компаратора 1 равно 18 °С |
|
с05=001 |
Логика работы компаратора 1: |
|
– по достижении Т=20 (верхняя уставка) компаратор блокирует включение реле 2 (реле 5 разомкнуто) | |
|
– по достижении Т=18 (нижняя уставка) компаратор снимает блокировку реле 2 (реле 5 замкнуто) | |
|
с06=000 |
Блокировка срабатывания компаратора до 1 го достижения уставки в начале программы отключена |
|
с07=001 |
Блокировка срабатывания компаратора до 1 го достижения уставки в начале шага отключена |
- Прибор МПР51
- Руководство по эксплуатации
- Паспорт и Гарантийный талон
- Комплект крепежных элементов
- Кабель к МПР51 (поставляется по отдельному заказу)
- Методика поверки (по требованию заказчика)
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
