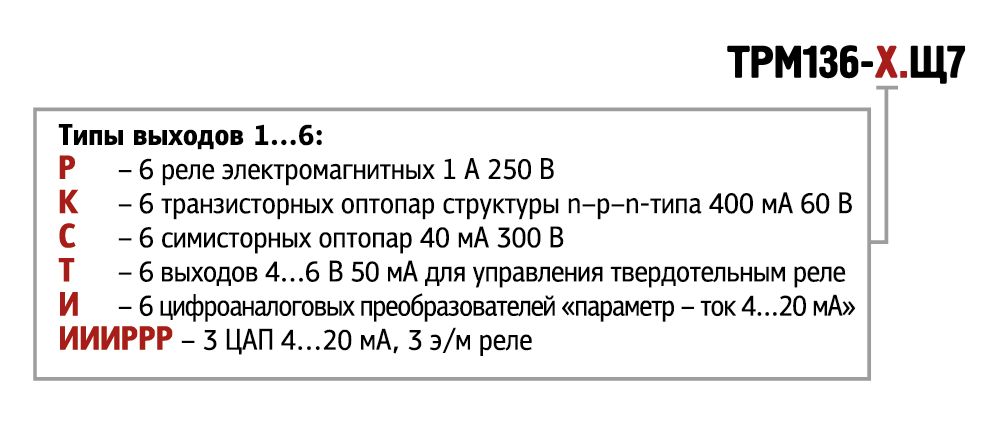

ТРМ136
-
Х
Х
Х
Х
Х
Х
.
Щ7
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Шестиканальный регулятор с RS-485 ОВЕН ТРМ136
Измеритель-регулятор универсальный шестиканальный ТРМ136 предназначен для построения автоматических систем контроля и регулирования технологических процессов в металлообрабатывающей, пищевой, химической, деревообрабатывающей промышленностях, а также в производстве строительных материалов и других областях.
ТРМ136 выполняет измерение и регулирование температуры, давления и других физических величин. Он способен управлять до 6 исполнительными механизмами и регистрировать измерения на ЭВМ. ТРМ136 является аналогом прибора ТРМ138.
Функциональные возможности ТРМ136:
- Шесть универсальных входов для подключения от 1 до 6 датчиков разного типа в любых комбинациях.
- Вычисление дополнительных величин:
- Средних значений от 2 до 6 измеренных величин.
- Разностей измеренных величин.
- Скорости изменения измеряемой величины.
- До шести каналов регулирования или регистрации температуры, давления или других измеренных или вычисленных величин:
- Регулирование по двухпозиционному закону (для каналов с ВУ типа Р, К, С или Т).
- Регистрация на аналоговом выходе (ток 4…20 мА или напряжение 0…10 В).
- От 1 до 6 встроенных выходных устройств различных типов в выбранной пользователем комбинации.
- Режим ручного управления выходными устройствами.
- Конфигурирование функциональной схемы и установка параметров:
- Кнопками на лицевой панели прибора.
- Четыре варианта стандартных конфигураций схемы прибора.
- Встроенный интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU).
- Формирование аварийного сигнала при обнаружении неисправности первичных преобразователей с отображением его причины на цифровом индикаторе.
- Готовая конфигурация для температурной защиты сухих трансформаторов.
ТРМ136 является надежным и многофункциональным устройством, обеспечивающим точное и эффективное управление технологическими процессами в различных промышленных отраслях.
| Наименование | Значение |
|---|---|
| Диапазон напряжений питания | от 90 до 264 В переменного (от 47 до 63 Гц) тока |
| Потребляемая мощность, ВА, не более | 18 |
| Количество измерительных входов в приборе | 6 |
| Время опроса одного канала, с, не более | 0,6 |
| Напряжение встроенного источника питания | (24±3) В постоянного тока (максимум 150 мА) |
| Интерфейс связи с компьютером | RS-485 |
| Скорость передачи данных по протоколу, кбит/с: ОВЕН, Modbus-RTU, Modbus-ASCII | 2,4; 4,8; 9,6; 14,4; 19,2; 28,8; 38,4; 57,6; 115,2 |
| Габаритные размеры корпуса Щ7, мм | 144×169×50,5 |
| Масса прибора, кг, не более | 1,0 |
| Гарантийный срок обслуживания | 2 года |
| Наименование ВУ (обозначение типа) | Технические характеристики | Значение |
|---|---|---|
| Реле электромагнитное (Р) | Максимальный ток нагрузки | 4 А |
| Максимальное напряжение нагрузки переменного тока, не менее | 250 В 50 Гц и cos j >0,4 | |
| Максимальное напряжение нагрузки постоянного тока, не менее | 30 В | |
| Оптопара транзисторная n-p-n-типа (К) | Максимальный ток нагрузки, не менее | 400 мА |
| Максимальное напряжение, не менее | 60 В постоянного тока | |
| Оптопара симисторная (С) | В режиме управления внешним симистором: | |
| Ток (при длительности импульса не более 2 мс и частоте (50 ±1) Гц), не менее | 400 мА | |
| действующее напряжение, не менее | 250 В, 50 Гц | |
| В режиме коммутации нагрузки: | ||
| Ток нагрузки, не менее | 40 мА | |
| действующее напряжение, не менее | 250 В, 50 Гц | |
| Выход для управления внешним твердотельным реле (Т) | Выходное напряжение холостого хода | (6 ±0,5) В постоянного тока |
| Выходное напряжение на нагрузке 250 Ом, не менее | от 3,3 до 4,9 В постоянного тока | |
| Ток короткого замыкания | от 50 до 72 мА | |
| ЦАП «параметр-ток» (И) | Выходной сигнал постоянного тока | от 4 до 20 мА |
| Сопротивление нагрузки | от 0 до 1300 Ом | |
| Номинальное сопротивление нагрузки | 700 Ом | |
| Напряжение питания ЦАП | от 10 до 36 В | |
| Номинальное напряжение питания ЦАП | (24,0 ±3,0)В | |
| ЦАП «параметр-напряжение» (У) | Выходной сигнал постоянного напряжения | от 0 до 10 В |
| Сопротивление нагрузки, не менее | 5 кОм | |
| Напряжение питания ЦАП | от 15 до 36 В | |
| Номинальное напряжение питания ЦАП | (24,0 ±3,0) В | |
| Условное обозначение НХС преобразователя или сигнала | Диапазон измерений | Значение единицы младшего разряда* | Пределы допускаемой основной приведенной погрешности, % |
|---|---|---|---|
| Термометры сопротивления по ГОСТ 6651-2009 или термопреобразователи сопротивления по ГОСТ Р 6651* | |||
| Cu 50 (a =0,00426 °С-1) | от -50 до 200 °С | 0,1 °С | ±0,25 |
| 50 М (a =0,00428 °С-1) | от -190 до 200 °С | 0,1 °С | |
| Pt 50 (a =0,00385 °С-1) | от -200 до 750 °С | 0,1 °С | |
| 50 П (a =0,00391 °С-1) | от -200 до 750 °С | 0,1 °С | |
| Cu 100 (a =0,00426 °С-1) | от -50 до 200 °С | 0,1 °С | |
| 100 М(a =0,00428 °С-1) | от -190 до 200 °С | 0,1 °С | |
| Pt 100 (a =0,00385 °С-1) | от -200 до 750 °С | 0,1 °С | |
| 100 П (a =0,00391 °С-1) | от -200 до 750 °С | 0,1 °С | |
| Термоэлектрические преобразователи по ГОСТ Р 8.585 | |||
| TХК (L) | от -200 до 800 °С | 0,1 °С |
±0,5 ±0,25** |
| TЖК (J) | от -200 до 1200 °С | 1 °С | |
| TНН (N) | от -200 до 1300 °С | 1 °С | |
| TХА (К) | от -200 до 1300 °С | 1 °С | |
| TПП (S) | от 0 до 1750 °С | 1 °С | |
| TПП (R) | от 0 до 1750 °С | 1 °С | |
| TВР (А-1) | от 0 до 2500 °С | 1 °С | |
| Унифицированные сигналы постоянного напряжения и тока по ГОСТ 26.011 | |||
| Ток от 0 до 5 мА | от 0 до 100 % | 0,1 % | ±0,25 |
| Ток от 0 до 20 мА | от 0 до 100 % | 0,1 % | |
| Ток от 4 до 20 мА | от 0 до 100 % | 0,1 % | |
| Напряжение от 0 до1 В | от 0 до 100 % | 0,1 % | |
| Сигнал постоянного напряжения | |||
| от -50,0 до 50 мВ | от 0 до 100 % | 0,1 % | ±0,25 |
|
*) Приборы, работающие с термопреобразователями сопротивления с НСХ по ГОСТ 6651, предназначены для поставки на экспорт. **) с отключенной схемой КХС Примечание - Допускается применение нестандартизованного медного термометра сопротивления с R0 = 53 Ом (a = 0,00426 °С-1) и диапазоном измерений от минус 50 до плюс 200 °С. |
|||
- закрытые взрывобезопасные помещения без агрессивных паров и газов;
- температура окружающего воздуха от +1 до +50 °С;
- верхний предел относительной влажности воздуха 80 % при +25 °С и более низких температурах без конденсации влаги;
- атмосферное давление от 86 до 106,7 кПа.
Защита сухих трансформаторов на базе ТРМ136 предназначена для температурного контроля состояния обмоток. Если температура обмоток превышает допустимую, подается управляющий сигнал на включение вентиляции.
Трехфазный контроль сухих трансформаторов
Пофазный контроль сухих трансформаторов
|
|
|
|
Габаритные размеры ТРМ136 |
Установочные размеры ТРМ136 |
|
|
|
|
|
|
Общая схема подключения |
Пример подключения |
Пример схемы подключения |
Схема подключения выходных |
|
|
|
|
|
|
Схема подключения |
Схема подключения |
Схема подключения |
Схема подключения |
|
|
|
|
|
|
Датчик с выходным |
Датчик с выходным |
Преобразователь |
Схема подключения |
|
|
|
||
|
Схема установки перемычки |
Термометры сопротивления |
||
|
|
|
|
Функциональная схема ТРМ136 с шестью входами для |
Функциональная схема ТРМ136 с тремя входами для |
|
|
|
|
Функциональная схема ТРМ136 с шестью входами для |
Функциональная схема ТРМ136 с одним входом для |
| УГО ЕСКД | Скачать PDF | Скачать DWG |
| УГО СПДС | Скачать PDF | Скачать DWG |
| Датчик давления 4..20мА | Скачать PDF | Скачать DWG |
| Датчик напряжения 0..10В | Скачать PDF | Скачать DWG |
| Датчик температуры 4..20мА | Скачать PDF | Скачать DWG |
| Датчик тока 4..20мА | Скачать PDF | Скачать DWG |
| Датчик уровня 4..20мА | Скачать PDF | Скачать DWG |
| Термопара | Скачать PDF | Скачать DWG |
| Термосопротивление | Скачать PDF | Скачать DWG |
| Контактор 220В (Р) | Скачать PDF | Скачать DWG |
| Промежуточное реле 24В (К) | Скачать PDF | Скачать DWG |
| Симистор управление (С) | Скачать PDF | Скачать DWG |
| Твердотельное реле (Т) | Скачать PDF | Скачать DWG |
| Электромеханический клапан двухпозиционный (Р) | Скачать PDF | Скачать DWG |
| Клапан с электромеханическим приводом 0-10В (У) | Скачать PDF | Скачать DWG |
| Клапан с электромеханическим приводом 4..20мА (И) | Скачать PDF | Скачать DWG |
| Твердотельное реле 0-10В (У) | Скачать PDF | Скачать DWG |
| Твердотельное реле 4..20мА (И) | Скачать PDF | Скачать DWG |
| Подключение к ПК по RS485 через АС3-М | Скачать PDF | Скачать DWG |
| Подключение к ПК по RS485 через АС-4 | Скачать PDF | Скачать DWG |
| Подключение к ПЛК по RS485 | Скачать PDF | Скачать DWG |
| 2D Модель ТРМ136-Х.Щ7 | Скачать PDF | Скачать DWG |
| 3D модель ТРМ136-Х.Щ7 | Скачать PDF | Скачать STEP |
- Прибор ТРМ136
- Комплект крепежных элементов
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Методика поверки (по требованию заказчика)
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
