Восьмиканальный измеритель с аварийной сигнализацией ОВЕН УКТ38
Измеритель УКТ38 представляет собой 8-канальное устройство с аварийной сигнализацией, разработанное для контроля температуры, давления, влажности, уровня и других физических параметров в до 8 зонах одновременно. Применяется широко, включая многозонные печи в различных сферах промышленности.
Основные возможности прибора:
- Контроль разнообразных параметров в нескольких зонах одновременно.
- Предусмотрено 8 входов для подключения различных датчиков, включая термопреобразователи сопротивления, термопары и датчики с унифицированным выходным сигналом.
- Гибкость подключения разных типов датчиков к разным входам при одной модели прибора.
- Автоматическая сигнализация "АВАРИЯ ОБЪЕКТА" при выходе хотя бы одной из контролируемых величин за пределы установленных значений.
- Сигнализация "АВАРИЯ ДАТЧИКА" в случае обрыва или короткого замыкания датчика.
- Два выходных реле для управления аварийной сигнализацией или автоматического отключения установки.
- Отображение измеренных значений и уставок на двух индикаторах.
- Программирование параметров с помощью кнопок на передней панели.
- Автоматическое сохранение настроек при потере питания.
| УКТ38-Щ4.ТС | 3,6 с |
| УКТ38-Щ4.ТП (ТПП) | 2,2 с |
| УКТ38-Щ4.АТ (АН) | 2,1 с |
| Количество выходных устройств | 2 |
| Допустимый ток нагрузки, коммутируемый контактами э/м реле | 4 А при 220 В (cos φ > 0,4) |
| Тип корпуса | Щитовой Щ4 |
| Габаритные размеры | 96×96×145 мм |
| Степень защиты корпуса | IP54 со стороны передней панели |
| Код | Тип датчика | Тип входа | Диапазон измерений | Разрешающая способность |
|---|---|---|---|---|
| 00 | ТСМ 100М W100=1,426 | ТС | -50...+200 °С | 0,1 °С |
| 01 | TCM 50M W100=1,426 | -50...+200 °С | 0,1 °С | |
| 02 | TCП 100П W100=1,385 (Pt100) | -90...+750 °С | 0,1 °С | |
| 03 | ТСП 100П W100=1,391 | -90...+750 °С | 0,1 °С | |
| 07 | ТСП 50П W100=1,385 | -90...+750 °С | 0,1 °С | |
| 08 | ТСП 50П W100=1,391 | -90...+750 °С | 0,1 °С | |
| 09 | TCM 50M W100=1,428 | -50...+200 °С | 0,1 °С | |
| 14 | ТСМ 100М W100=1,428 | -50...+200 °С | 0,1 °С | |
| 15 | ТСМ гр. 23 | -50...+200 °С | 0,1 °С | |
| 04 | ТХК(L) | ТП | -50...+750 °С | 0,1 °С |
| 05 | ТХА(K) | -50...+1300 °С | 1 °С | |
| 19 | ТНН(N) | -50...+1300 °С | 1 °С | |
| 20 | ТЖК(J) | -50...+900 °С | 0,1 °С | |
| 17 | ТПП(S) | ТПП | 0...+1700 °С | 1 °С |
| 18 | ТПП(R) | 0...+1700 °С | 1 °С | |
| 10 | Ток 4…20 мА | АТ | 0...100 % | 0,1 % |
| 11 | Ток 0…20 мА | 0...100 % | 0,1 % | |
| 12 | Ток 0…5 мА | 0...100 % | 0,1 % | |
| 13 | Напряжение 0…1 В | АН | 0...100 % | 0,1 % |

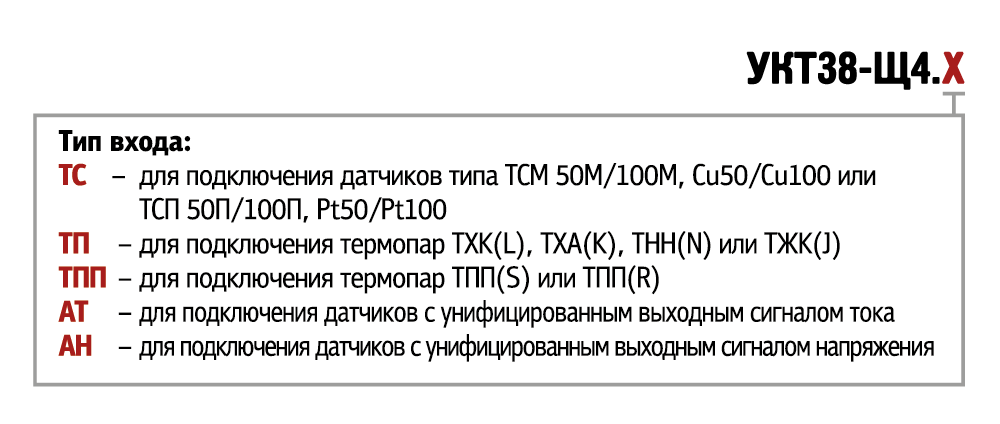

- ТС для термопреобразователей сопротивления типа ТСМ 50М/100М, ТСП 50П/100П, Pt100;
- ТП для термопар типа ТХК(L), ТХА(K), ТНН(N) и ТЖК(J);
- ТПП для термопар ТПП(S) и ТПП(R);
- АТ для датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА;
- АН для датчиков с унифицированным сигналом напряжения 0…1 В.
Выбор модификации входов осуществляется пользователем при заказе. Прибор позволяет подключать датчики разных типов к разным входам, при условии, что они относятся к одной модификации входов.
УКТ38-Щ4 осуществляет цифровую фильтрацию входного сигнала от помех. Для датчиков с унифицированным выходным сигналом тока или напряжения производится масштабирование шкалы.
Каждый вход поступает на двухпозиционный регулятор, который обычно используется для сигнализации о выходе контролируемой величины за заданные пределы. УКТ38-Щ4 поддерживает 4 типа сигнализации «Авария объекта», для каждого из 8 каналов можно задать свой тип сигнализации и уставку.
В приборе установлены два электромагнитных реле: реле «Авария объекта», срабатывающее при выходе любого из контролируемых параметров за заданные пределы, и реле «Авария датчика», срабатывающее при обрыве или коротком замыкании датчика для термопреобразователей сопротивления и при обрыве для термопары.
Управление восьмиканальным устройством контроля температуры с аварийной сигнализацией ОВЕН УКТ38-Щ4 осуществляется через следующие элементы:
- Два 4-х разрядных цифровых индикатора в режиме РАБОТА отображают на выбранном канале:
- Верхний индикатор - значение контролируемого параметра.
- Нижний индикатор - значение уставки.
Режимы индикации включают:
-
Циклический режим, где результаты измерений и уставка выводятся последовательно для каждого канала на заданное время.
-
Статический режим, где результаты измерений и уставка выводятся для выбранного пользователем канала.
-
В режиме ПРОГРАММИРОВАНИЕ верхний индикатор отображает программируемый параметр, а нижний - его значение.
-
Восемь светодиодов «КАНАЛ» показывают номер канала, который в данный момент выводится на индикатор (постоянное свечение), либо сигнализируют об аварии в соответствующем канале контроля (мигающая засветка).
|
|
Перехода в режим ПРОГРАММИРОВАНИЕ В режиме ПРОГРАММИРОВАНИЕ для изменения параметра |
|
|
Возврат из режима ПРОГРАММИРОВАНИЕ в режим РАБОТА |
|
|
Запись установленных значений программируемых параметров в память прибора |
|
|
Переключение из циклического в статический режим работы индикатора, и обратно |
|
|
Просмотр гистерезиса  вместо уставки
|
|
|
Выбор канала индикации |
|
|
Кнопки используются в режиме ПРОГРАММИРОВАНИЕ для выбора параметров и изменения их значений |
|
|
|
|
Схема подключения прибора модификации УКТ38-Щ4-ТС с термопреобразователями сопротивления типа ТСМ, ТСП |
Схема подключения приборов модификаций УКТ38-Щ4-АТ и УКТ38-Щ4-АН с активными датчиками |
|
|
|
|
Схема подключения приборов модификаций УКТ38-Щ4-ТП и УКТ38-Щ4-ТПП с термоэлектрическими преобразователями |
Схема подключения выходных реле |
| УГО_ЕСКД | Скачать PDF | Скачать DWG |
| УГО_СПДС | Скачать PDF | Скачать DWG |
| Датчик с выходным сигналом 0..10В | Скачать PDF | Скачать DWG |
| Датчик давления 4...20мА | Скачать PDF | Скачать DWG |
| Датчик температуры 4...20мА | Скачать PDF | Скачать DWG |
| Датчик тока 4...20мА | Скачать PDF | Скачать DWG |
| Датчик уровня 4...20мА | Скачать PDF | Скачать DWG |
| Термопара | Скачать PDF | Скачать DWG |
| Термосопротивление | Скачать PDF | Скачать DWG |
| Контактор 220В (Р) | Скачать PDF | Скачать DWG |
| Лампа сигнализации (Р) | Скачать PDF | Скачать DWG |
| 3D Модель УКТ38-Щ4 | Скачать PDF | Скачать STEP |
| 2D Модель УКТ38-Щ4 | Скачать PDF | Скачать DWG |
- Прибор УКТ38-Щ4
- Руководство по эксплуатации
- Паспорт и Гарантийный талон
- Комплект крепежных элементов
- Методика поверки (по требованию заказчика)
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
