-----ИТП компактный измеритель

ИТП компактный измеритель

Много

Нашли дешевле?

Наименование

ИТП-11 (Измеритель 4…20 мА с питанием от изменяемого сигнала)
ИТП-14 (Измеритель унифицированных сигналов с внешним питанием)
ИТП-15 (Измеритель унифицированных сигналов диаграммный)
ИТП-16 (Измеритель термопар и термосопротивлений с внешним питанием)

Цвет

КР - красный (Цвет индикации)
ЗЛ - зеленый (Цвет индикации)
-

Тип корпуса, степень защиты

- щитовой (при заказе не указывается), IP65 (со стороны лицевой панели)
Н3 - настенный (на DIN-рейку, трубу), IP65
-
Щитовой Щ9: 26×48×65 мм, IP65

Модель

ИТП-11.ЗЛ
ИТП-11.КР

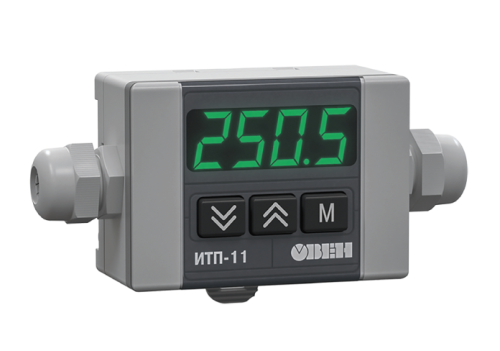

ИТП-11.ЗЛ.Н3
ИТП-11.КР.Н3
ИТП-14.КР.Щ9.К
ИТП-14.ЗЛ.Щ9.К
ИТП-16.ЗЛ.Щ9.К
ИТП-16.КР.Щ9.К
ИТП-15

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Измерители технологических параметров линейки ИТП-1х предназначены для контроля и отображения на цифровом и диаграммном индикаторах унифицированных сигналов тока и напряжения, поддерживают работу со стандартными датчиками температуры без применения нормирующих преобразователей. Приборы ИТП-14, ИТП-15 и ИТП-16 оснащены функцией сигнализации и выполнены в компактных, удобных для монтажа корпусах.

Измеряемые сигналы ИТП-11

Ток: 4…20 мА с питанием от сигнала

Измеряемые сигналы для ИТП-14

Ток: 0…20 мА, 0…5 мА, 4…20 мА.
Напряжения: 0…10 В, 2…10 В.

Измеряемые сигналы для ИТП-15

Ток: 0…20 мА, 4…20 мА.
Напряжения: 0…10 В, 2…10 В.

ИТП-16 поддерживает градуировки

Термоэлектрических преобразователей: L (ГОСТ 8.525 и DIN43710), K, J, N, T, S, R, B, A(1-3).
Термометров сопротивления: M, Cu, П, Pt, Ni при 50, 100, 500, 1000 Ом.

Контроль температуры или другой физической величины (давления, влажности, уровня и т. п.).
Масштабирование измеренного сигнала в нужные единицы измерения (для ИТП-11, ИТП-14).
Возможность вычисления квадратного корня (для ИТП-11, ИТП-14).
Возможность настройки двуцветной зоны сигнализации (для ИТП-15).
Индикация аварии при обрыве входного сигнала или выхода за указанные границы.
Возможность мигания индикатора при входе измеряемой величины в критическую зону*.
Выходное устройство для сигнализации или управления 200 мА 42 В (для ИТП-14, ИТП-15 и ИТП-16).
Питание:
- от внешнего источника постоянного напряжения 24 В (для ИТП-14, ИТП-15 и ИТП-16);
- от токовой петли, падение напряжения 4 В (для ИТП-11 в щитовом корпусе)**.
Крепление:
- на дверцу щита в отверстие 22 мм;
- на стену (для ИТП-11);
- DIN-рейку (для ИТП-11);
- на трубу (для ИТП-11).
Самозажимные клеммные соединители (для ИТП-14, ИТП-15 и ИТП-16).
Красная или зеленая индикация (оговаривается при заказе для всех, кроме ИТП-15).
Эксплуатация при температуре окружающий среды: от -40 до +60 °С.
Гарантийный срок эксплуатации: 2 года.
Межповерочный интервал:
- ИТП-11 – 3 года
- ИТП-14, ИТП-15 и ИТП-16 – 5 лет

Внимание: для приборов ИТП-11.х.Н3 (настенное исполнение):
* функция мигания индикатора отсутствует;
**падение напряжения при питании от измеряемого сигнала составляет 10 В.

Технические характеристики
Наименование	ИТП-11	ИТП-14	ИТП-15	ИТП-16
Наименование	Измеритель 4…20 мА с питанием от изменяемого сигнала	Измеритель унифицированных сигналов с внешним питанием	Измеритель унифицированных сигналов диаграммный	Измеритель термопар и термосопротивлений с внешним питанием
Напряжение питания	Токовая петля датчика 4…20 мА, не более 4 В	10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт
Количество каналов измерения	1	1	1	1
Тип входного сигнала	4…20 мА	Ток 0...5 мА, 0(4)…20 мА Напряжение 0(2)…10 В	0(4)…20 мА Напряжение 0(2)…10 В	См. таблицу «Характеристики измерительных датчиков»
Входное сопротивление при измерении напряжения, не более	-	250 кОм
Время опроса входа, не более	1 с	0,3 с	0,3 с	1 с
Пределы основной приведенной погрешности, %	±(0,2+N), где N – единица последнего разряда, выраженная в процентах от диапазона преобразования	±0,25	±0,25	±0,25 – при работе с ТС, унифицированными сигналами напряжения; ±0,5 – при работе с ТП
Количество выходных устройств	-	1	1	1
Типы выходных устройств	-	Транзисторный ключ n-p-n типа: - максимальный постоянный ток нагрузки 200 мА - максимальное напряжение постоянного тока 42 В
Габаритные размеры	Щитовой Щ9: 26×48×65 мм Настенный Н3: 70×50×28 мм	Щитовой Щ9: 26×48×65 мм
Диапазон рабочих температур	-40…+80 ⁰С	-40…+60 ⁰С
Относительная влажность воздуха	Не более 80 %, при +35 °С и более низких температурах без конденсации влаги
Атмосферное давление	От 84 до 106,7 кПа
Устойчивость к механическим воздействиям	Прибор соответствует группе исполнения N2 по ГОСТ Р 52931–2008
Устойчивость к электромагнитным воздействиям	Прибор соответствует оборудованию класса А по ГОСТ Р МЭК 61326-1-2014
Степень защиты корпуса: настенный Н3	IP65
Степень защиты корпуса: щитовой Щ9 (со стороны лицевой панели)	IP65
Степень защиты корпуса: щитовой Щ9 (со стороны клемм)	IP20
Средняя наработка на отказ	100000 ч
Средний срок службы	12 лет

Характеристики измерительных датчиков
Обозначение на индикаторе	Условное обозначение датчика	Диапазон измерений, °С
Термопреобразователи сопротивления по ГОСТ 6651-2009
c50	Cu50 (α¹)=0,00426°С^-1)	-50 …+200
c.50	50М (α=0,00428 °С^-1)	-180 …+200
P50	Pt50 (α=0,00385 ° С^-1)	-200…+850
P.50	50П (α=0,00391 ° С^-1)	-200…+850
c100	Cu100 (α=0,00426° С^-1)	-50 …+200
c.100	100М (α=0,00428 ° С^-1)	-180 …+200
P100	Pt100 (α=0,00385 ° С^-1)	-200…+850
P.100	100П (α=0,00391 ° С^-1)	-200…+850
N100	Ni100 (α=0,00617 ° С^-1)	-60…+180
P500	Pt500 (α=0,00385 ° С^-1)	-200…+850
P.500	500П (α=0,00391 ° С^-1)	-200…+850
c 500	Cu500 (α=0,00426 ° С^-1)	-50 …+200
c .500	500М (α=0,00428 ° С^-1)	-180 …+200
n500	Ni500 (α=0,00617 ° С^-1)	-60…+180
c1E3	Cu1000 (α=0,00426° С^-1)	-50…+200
c.1E3	1000М (α=0,00428° С^-1)	-180…+200
P1E3	Pt1000 (α=0,00385° С^-1)	-200…+850
P.1E3	1000П (α=0,00391° С^-1)	-200…+850
n1E3	Ni1000 (α=0,00617° С^-1)	-60…+180
Пирометры сумм. излучения по ГОСТ 10627-71
PK15	РК-15	+400…+1500
PK20	РК-20	+600…+2000
PC20	РС-20	+900…+2000
Сигнал напряжения по ГОСТ 26.011-80
0-1	0...1 В
Сигнал напряжения
50.50	-50...+50 мВ
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001
tP.L	TХК (L)	-200...+800
tP.KA	TХА (К)	-200…+1300
tP.J	TЖК (J)	-200…+1200
tP.n	TНН (N)	-200…+1300
tP.t	TМК (Т)	-250…+400
tP.S	TПП (S)	-50…+1750
tP.r	TПП (R)	-50…+1750
tP.b	TПР (В)	+200…+1800
tP.A1	TВР (А-1)	0…+2500
tP.A2	TВР (А-2)	0…+1800
tP.A3	TВР (А-3)	0…+1800
Термоэлектрические преобразователи по DIN 43710
tP.tL	TypeL	-200…+900
Примечание. 1) α температурный коэффициент термометра сопротивления – отношение разницы сопротивлений датчика, измеренных при температуре 100 и 0 °С, к его сопротивлению, измеренному при 0 °С (R0), деленное на 100 °С и округленное до пятого знака после запятой.

Функциональная схема

Функциональная схема ИТП-11	Функциональная схема ИТП-14

Функциональная схема ИТП-15	Функциональная схема ИТП-16

Схемы подключения

Схемы подключения ИТП-11

Подключение ИТП-11
к пассивному источнику 4...20мА

Подключение ИТП-11
к активному источнику 4...20мА

Подключение нескольких ИТП-11 к
пассивному источнику 4...20мА

Схемы подключения ИТП-11.Н3

Подключение ИТП11.Н3
справа

Подключение ИТП11.Н3
слева

Сквозное подключение ИТП11.Н3
(на выбор - к клеммам 1, 4 или 2, 3)

Схемы подключения ИТП-14

Подключение питания

Подключение
унифицированных сигналов
тока 0…20 мА, 0…5 мА,
4…20 мА

Подключение унифицированных
сигналов напряжения
0…10 В, 2…10 В

Подключение нагрузки
к дискретному выходу

Схемы подключения ИТП-15

Подключение питания

Подключение
унифицированных сигналов
тока 0…20 мА, 4…20 мА

Подключение унифицированных
сигналов напряжения
0…10 В, 2…10 В

Подключение нагрузки
к дискретному выходу

Схемы подключения ИТП-16

Подключение питания

Подключение первичных
преобразователей

Подключение нагрузки
к дискретному выходу
