Описание
Аксессуары для воздушных автоматических выключателей NA1
|

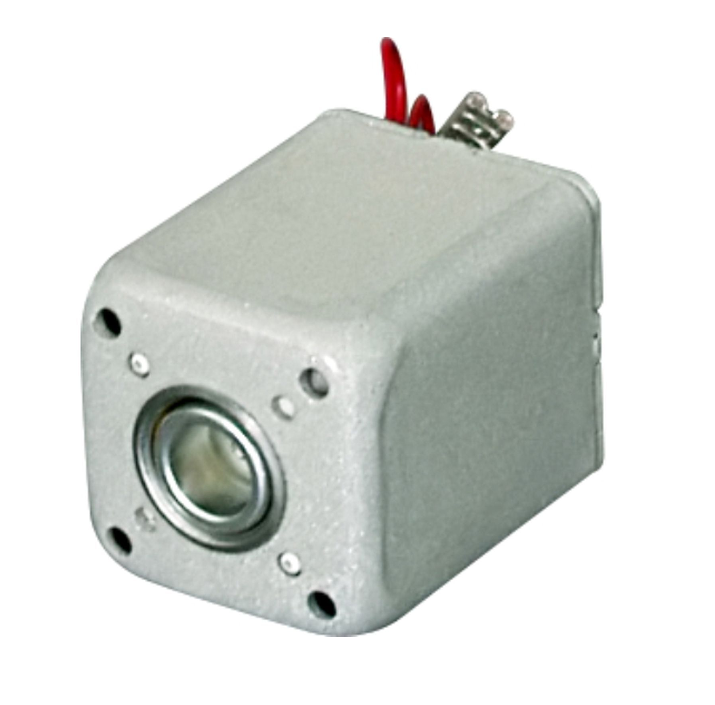

Расцепитель минимального напряжения обеспечивает функцию защиты при снижении напряжения силовой цепи. При снижении напряжении питания он генерирует сигнал на отключение выключателя и защищает оборудование. Для предотвращения ложного срабатывания автоматического выключателя в результате кратковременного падения напряжения, требуется задержка срабатывания UVT. Для реализации этой функции помимо UVT добавляется блок выдержки времени. |
|
| Выдержка времени | Точность | |
|---|---|---|
| Inm=1000 A | 1 с, 3 с, 5 с, 7 с (не регулируется) | ±15% |
| Inm=2000÷4000 A | 1 с, 3 с, 5 с (не регулируется) | 0÷1 с |
| Inm=6300 A | 0,3÷7,5 с (регулируется) | ±15%Ue |
Автоматический выключатель может быть включен, только тогда, когда напряжение питания катушки срабатывания UVT достигает 85% от номинального напряжения.
| Тип расцепителя | С выдержкой по времени | Без выдержки по времени | |||
|---|---|---|---|---|---|
| Габариты | Inm=1000÷6300 А | Inm=2000 А, 3200 А, 4000 А | |||
| Номинальное напряжение (В) | 230AC | 230AC | 230AC | 230AC | 110AC |
| Напряжения срабатывания (В) | (0,35-0,7)Us | ||||
| Напряжения включения (В) | (0,85-1,1)Us | ||||
| Напряжения отключения (В) | ≤0,35Us | ||||
| Потребляемая мощность (ВА) | 20 | 48 | |||
Примечание:
1. Для типоразмера Inm=1000 A устройство выдержки времени не применяется, функция выдержки времени не реализуется. При снижении напряжения силовой цепи выключатель мгновенно отключается.
2. Для типоразмера Inm=6300 A устройство выдержки времени установлено по умолчанию, функция выдержки времени реализуется всегда. При снижении напряжения силовой цепи выключатель всегда отключается только после установленной выдержки времени.
3. Для типоразмера Inm=2000÷4000 A/3 для выдержки времени при снижении напряжения силовой цепи требует внешнее устройство. При снижении напряжения силовой цепи выключатель отключится только после установленной выдержки времени. Устройство выдержки времени можно установить только на заводе при заказе через опросный лист.

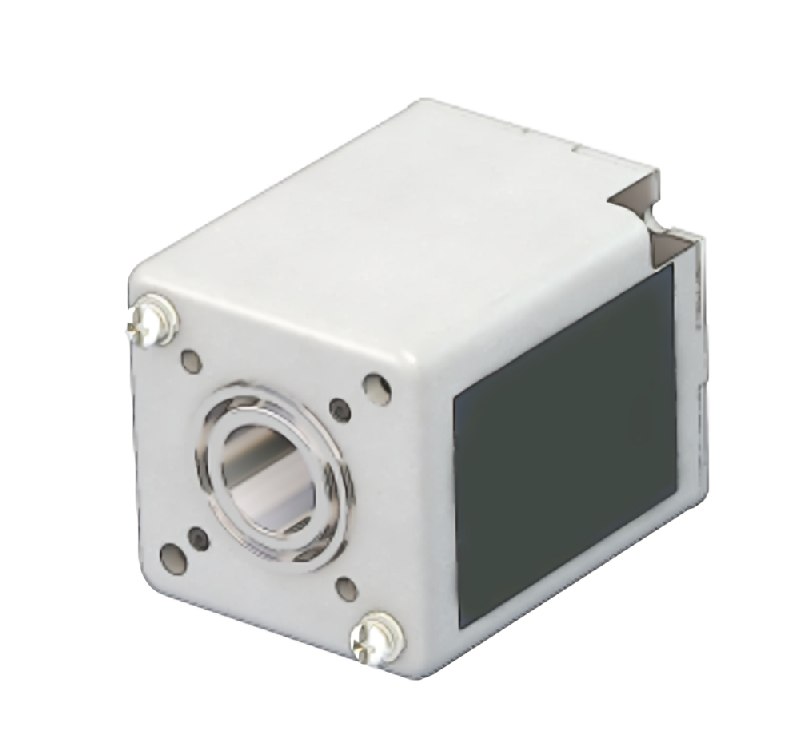

| Независимый расцепитель необходим для дистанционного и автоматического управление автоматическими выключателями. |
|
| Номинальное напряжение (В) | 230AC | 230AC | 220DC | 220DC | ||
|---|---|---|---|---|---|---|
| Напряжения срабатывания (В) | (0,7-1,1)Uе | |||||
| Выдержка времени (мс) | ≤28 | |||||
| Потребляемая мощность (ВА/Вт) | Inm=1000 A | Импульсный | 56 | 56 | 250 | - |
| Inm=2000÷6300 A | Постоянный (по умолчанию) | 300 | 300 | 132 | 300 | |
| Импульсный (опционально) | 880 | 1800 | 880 | 850 | ||
Примечание:
1. Необходимо выбрать тип команды управления независимым расцепителем.
2.Время включения постоянной команды не должно превышать 2 с, при импульсом управлении частота импульсов не может превышать 5 раз/мин, иначе оборудование может быть повреждено.
3.Если автоматический выключатель не отключается при однократном включении питания в течение 15 секунд, необходимо немедленно отключить питание независимого расцепителя.
| Электромагнит включения используется для дистанционного включения автоматического выключателя. Когда выключатель отключен и включающая пружина взведена, он может быть включен в любой момент времени. |
|
| Номинальное напряжение (В) | 230AC | 230AC | 220DC | 220DC | ||
|---|---|---|---|---|---|---|
| Напряжения срабатывания (В) | (0,85-1,1)Uе | |||||
| Выдержка времени (мс) | ≤50 | |||||
| Потребляемая мощность (ВА/Вт) | Inm=1000 A | Импульсный | 56 | 56 | 250 | - |
| Inm=2000÷6300 A | Постоянный (по умолчанию) | 300 | 300 | 132 | 300 | |
| Импульсный (опционально) | 880 | 1800 | 880 | 850 | ||
Примечания:
1.Необходимо выбрать тип команды управления независимым расцепителем.
2.Время включения постоянной команды не должно превышать 2 с, при импульсом управлении частота импульсов не может превышать 5 раз/мин, иначе оборудование может быть повреждено.
Если автоматический выключатель не отключается при однократном включении питания в течение 15 секунд, необходимо немедленно отключить питание независимого расцепителя.
| Мотор-редуктор позволяет взвести включающую пружину после включения автоматического выключателя. |
|
| Номинальное напряжение (В) | 230AC | 400AC | 220DC | 110DC | |
|---|---|---|---|---|---|
| Напряжения срабатывания (В) | (0,85-1,1)Uе | ||||
| Потребляемая мощность (ВА/Вт) | Inm=1000 A | 90 | |||
| Inm=2000 A | 85 | ||||
| Inm=3000÷4000 A | 110 | ||||
| Inm=6300 A | 150 | ||||
| Время взвода пружины | ≤5 | ||||
Примечание: запрещается включать питание в течение 7 секунд во избежание повреждения.
| Мотор-редуктор позволяет взвести включающую пружину после включения автоматического выключателя. |
|
| Номинальное напряжение (В) | 230AC | 400AC | 220DC | 110DC | |
|---|---|---|---|---|---|
| Напряжения срабатывания (В) | (0,85-1,1)Uе | ||||
| Потребляемая мощность (ВА/Вт) | Inm=1000 A | 90 | |||
| Inm=2000 A | 85 | ||||
| Inm=3000÷4000 A | 110 | ||||
| Inm=6300 A | 150 | ||||
| Время взвода пружины | ≤5 | ||||

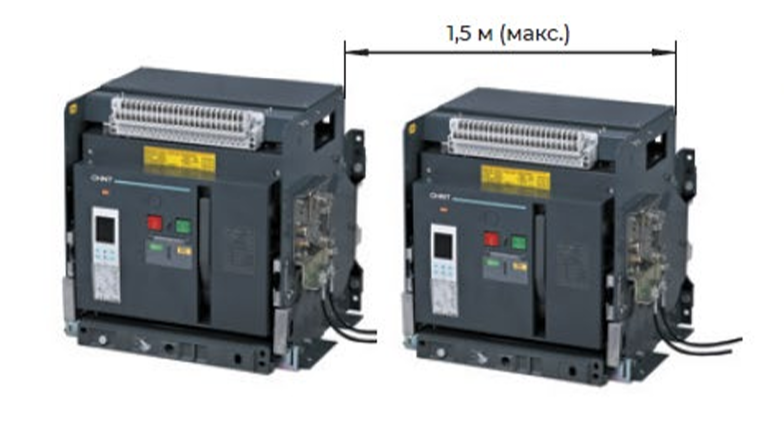

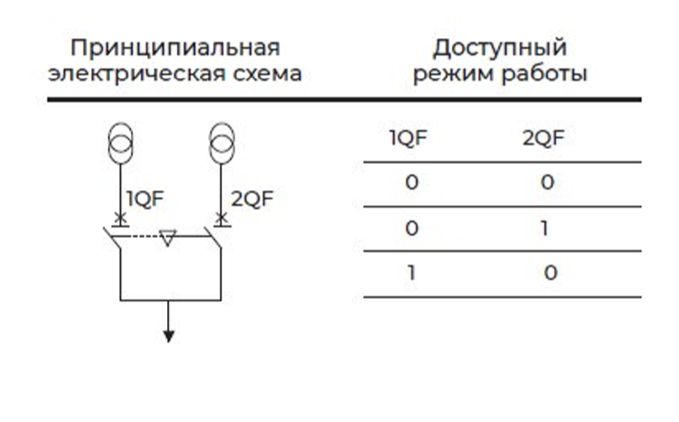

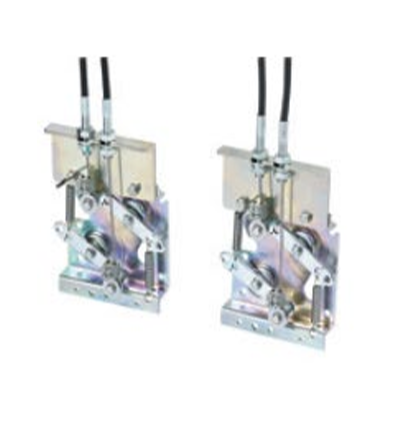

Применяется для взаимоблокировки двух выкатных выключателей, трех- или четырехполюсного исполнения установленных вертикально (друг над другом) или горизонтально.
a. Установите тросы так, чтобы угол между ветвями тросов был более 120°.
b. Смажьте тросы рекомендованной смазкой.
c. Максимальное расстояние между выключателями должно быть не более 1,5 м.
Примечание:
Если усилие для переключения выключателей недостаточно, следует расположить тросы по-другому.
Для обеспечения гибкости стального троса при его перемещении убедитесь в достаточном количестве смазки на нем.
