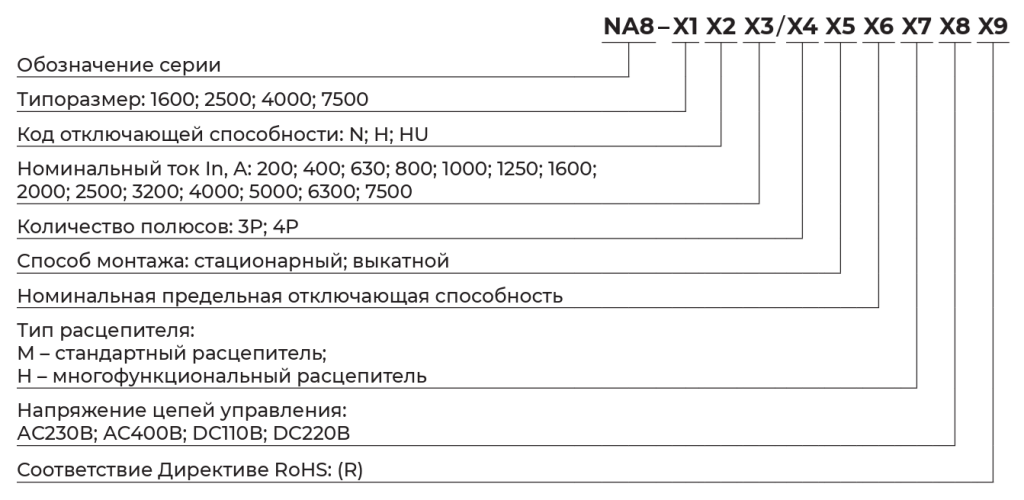

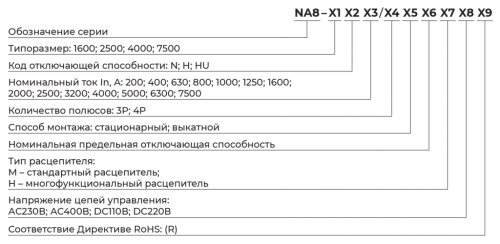

NA8-
X
Х
-
Х
Х
/
Х
Х
Х
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Воздушный автоматический выключатель NA8, 55-150кА, (200-7500А Номинальный ток (In))
Воздушные автоматические выключатели NA8 предназначены для применения в сетях с номинальным напряжением до 1150 В переменного тока частотой 50/60 Гц и номинальным током от 200 А до 7500 А.
Воздушные автоматические выключатели предназначены для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
| Типоразмер | NA8-1600 | NA8-2500 | NA8-4000 | NA8-7500 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный ток In, А | 200; 400; 630; 800; 1000; 1250; 1600 | 630; 800; 1000; 1250; 1600; 2000; 2500 | 1600; 2000; 2500; 3200; 4000 | 4000; 5000; 6300; 7500 | ||||||
| Количество полюсов | 3; 4 | |||||||||
| Номинальный ток полюса нейтрали InN, A | 100%In (для In=7500A, InN=3750A) | |||||||||
| Исполнение по отключающей способности | N | H | H | HU | H | HU | N | H | ||
| Номинальное напряжение Ue, В | 690AC | 690AC | 1150AC | 690AC | 1150AC | 690AC | 690AC | |||
| Номинальное напряжение изоляции Ui, В | 1000АС | 1000АС | 1500AC | 1000АС | 1500AC | 1000АС | 1000АС | |||
| Номинальное выдерживаемое импульсное напряжение Uimp, кВ | 12 | |||||||||
| Предельная отключающая способность Icu, кА | 400AC | 55 | 66 | 85 | - | 100 | - | 135 | 150 | |
| 690AC | 42 | 50 | 65 | - | 85 | - | 100 | 100 | ||
| 1150В | - | - | - | 55 | - | 65 | - | - | ||
| Рабочая отключающая способность Ics, кА | 400AC | 55 | 66 | 85 | - | 100 | - | 135 | 150 | |
| 690AC | 42 | 50 | 65 | - | 85 | - | 100 | 100 | ||
| 1150В | - | - | - | 55 | - | 65 | - | - | ||
| Категория применения | В | В | В | В | ||||||
| Номинальный кратко-временно выдерживаемый ток Icw, кА/1 с | 400AC | 42 | 55 | 85 | - | 100 | - | 135 | 150 | |
| 690AC | 42 | 50 | 65 | - | 85 | - | 100 | 100 | ||
| 1150В | - | - | - | 55 | - | 65 | - | - | ||
| Номинальный кратко-временно выдерживаемый ток Icw, кА/3 с | 400AC | - | 30 | 50 | - | 100 | - | 135 | 150 | |
| 690AC | - | 30 | 50 | - | 85 | - | 100 | 100 | ||
| 1150В | - | - | - | - | - | - | - | - | ||
| Номинальная наибольшая включающая способность Icm при КЗ, кА (ударн.) | 400AC | 121 | 145 | 65 | - | 85 | - | 297 | 330 | |
| 690AC | 69 | 105 | 55 | 65 | 65 | 65 | 220 | 220 | ||
| 1150В | - | - | - | 55 | - | 55 | - | - | ||
| Включение функции защиты MCR, кА (действ.) | 16 | 16 | 16 | 26 | ||||||
| Электрическая износостойкость, циклов В/О | 400AC |
10000 (≤ 1250) 8000 (1600) |
8000 | - | 6000 | - | 1500 | |||
| 690AC | 6000 | 3000 | - | 3000 | - | 1000 | ||||
| 1150В | - | - | 2000 | - |
3000 (≤4000А), 600 (4000А) |
- | ||||
| Механическая износостойкость, циклов В/О | 15000 | 20000 | 20000 | 10000 | ||||||
| Тип подключения | Горизонтальный; Вертикальный (опционально) | |||||||||
| Общее время отключения (без дополнительной выдержки времени), мс | ≤30 | |||||||||
| Время отключения, мс | ≤40 | |||||||||
| Масса 3P/4P, кг | Стационарный 3P/4P | 22 / 26,5 | 46 / 55 | 52,5 / 66,5 | - | |||||
| Выкатной 3P/4P | 42,5 / 55 | 80 / 91,5 | 98 / 121 | 210 / 233 | ||||||
| Габаритные размеры (ВхШхГ), мм | Стационарный 3P/4P |
320x254x250 / 320x324x250 |
396x370x367 / 396x465x367 |
396x422x341 / 396x547x341 |
- | |||||
| Выкатной 3P/4P |
351x282x350 / 351x352x350 |
431,5х375х476 / 431,5х470х476 |
431х435х449 / 431х550х449 |
472x786x464 / 472х1016х464 |
||||||
▶ Установка, монтаж, настройка и эксплуатация изделия должны проводиться только квалифицированным электротехническим персоналом с соответствующей группой допуска для работы в электроустановках.
▶ Перед монтажом изделия необходимо провести внешний осмотр и убедиться в отсутствии механических повреждений (трещин, поломок и т.д.).
▶ Также перед монтажом изделия необходимо убедиться, что данные на паспортной табличке изделия соответствуют приведенным на однолинейной схеме НКУ, в которое оно будет установлено.
▶ При установке, монтаже и демонтаже изделия питание всех его цепей должно быть отключено.
▶ Запрещается устанавливать и эксплуатировать изделие в местах, с повышенной влажностью, а также в помещениях, содержащих горючие и взрывоопасные газы.
▶ Во избежание возникновения опасных ситуаций установка, монтаж, эксплуатация и техническое обслуживание изделия должны осуществляться в строгом соответствии с требованиями руководства по эксплуатации и прочими дополнительными документами.
▶ Температура окружающего воздуха: от -45°C до +70°C (для расцепителя типа M), от -20°C до +70°C (для расцепителя типа H). Среднее значение температуры в течение 24 часов не должно превышать +35 °C.
▶ Высота над уровнем моря на месте установки не более 2000 м.
▶ Степень загрязнения: 3.
▶ Атмосферные условия в месте установки: относительная влажность не более 50% при максимальной температуре +40 °C. При температуре +20 °C допустима относительная влажность до 90%, но при этом необходимо принимать специальные меры против образования конденсата.
Стандартный комплект поставки включает в себя:
▶ воздушный автоматический выключатель - 1 шт.;
▶ электронный расцепитель (в составе автоматического выключателя) - 1 шт.;
▶ вспомогательные контакты - 1 блок переключающихся контактов CO4 (4НО/НЗ) (в составе автоматического выключателя) - 1 шт.;
▶ контакт аварийного срабатывания (в составе автоматического выключателя) - 1 шт.;
▶ независимый расцепитель (в составе автоматического выключателя) - 1 шт.;
▶ электромагнит включения (в составе автоматического выключателя) - 1 шт.;
▶ моторный привод (в составе автоматического выключателя) - 1 шт.;
▶ рамка двери (в составе автоматического выключателя) - 1 шт.;
▶ рукоятка вката/выката (дополнительно для выкатного исполнения) - 1 шт.;
▶ корзина выключателя (дополнительно для выкатного исполнения) - 1 шт.;
▶ комплект для монтажа силовых присоединений автоматического выключателя - 1 шт.;
▶ паспорт - 1 шт.;
▶ руководство по эксплуатации - 1 шт.
