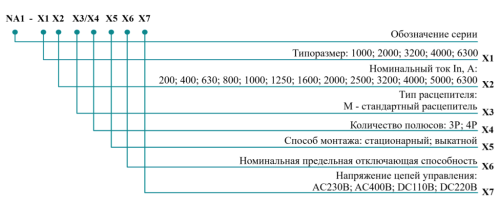

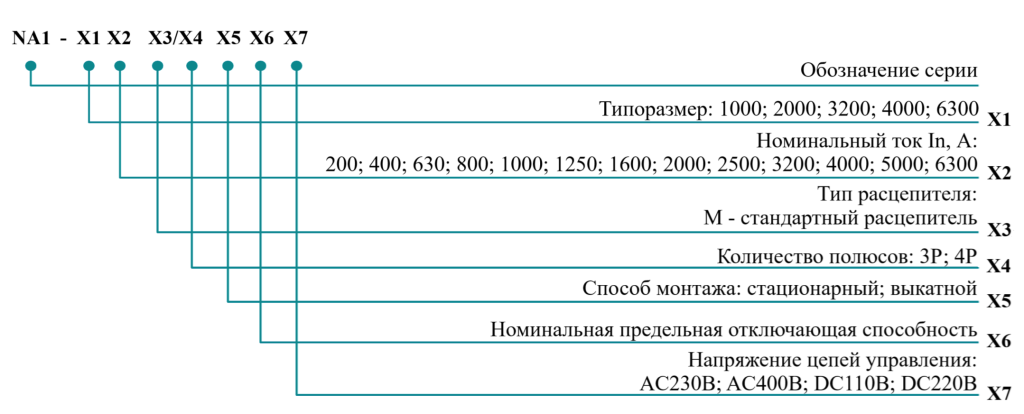

NA1 -
X
-
X
M/3P
X
X
AC220В тип М
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Воздушные автоматические выключатели NA1 с электронным расцепителем, 42-120кА, (400-6300А Номинальный ток (In))
Воздушные автоматические выключатели серии NA1 предназначены для применения в распределительных сетях переменного тока 50/60 Гц, напряжением до 690 В при номинальных токах от 200 до 6300 А. Предназначены для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий, пониженного напряжения и однофазного замыкания на землю.
Совместимые стандарты:
ГОСТ IEC 60947-1-2014 «Аппаратура распределения и управления низковольтная. Часть 1. Общие правила»
ГОСТ IEC 60947-2-2014 «Аппаратура распределения и управления низковольтная. Часть 2. Автоматические выключатели»
ГОСТ 30011.1-2012 (IEC 60947-1:2004) «Аппаратура распределения и управления низковольтная. Часть 1. Общие требования» Подраздел 7.3.
1. Воздушный авт. выкл. NA1-2000-2000М/3P стац., 2000A, 80kA, тип М, AC230В (R) Воздушный автоматический выключатель серии NA1 стационарного исполнения, в габарите 2000, с предельной коммутационной способностью 80кА, с электронным расцепителем типа М, трехполюсный, номинальный ток расцепителя 2000А, с номинальным напряжением управления 230 В АС.
2. Воздушный авт. выкл. NA1-4000-2500М/3P выкат.,2500А, 80кА, тип H, DC220В (R) Воздушный автоматический выключатель серии NA1 выкатного исполнения, в габарите 4000, с предельной коммутационной способностью 80кА, с электронным расцепителем типа М, трехполюсный, номинальный ток расцепителя 2500А, с номинальным напряжением управления 220DС.
| Тип | NA1-1000X | |
|---|---|---|
| Номинальный ток (In), А | 200, 400, 630, 800, 1000 | |
| Количество полюсов | 3, 4 | |
| Номинальное напряжение (Ue), В | 400AC, 690AC | |
| Номинальное напряжение изоляции (Ui), В | 800АС | |
| Номинальный ток полюса N (In), A | 100%In | |
| Электронный расцепитель типа M | ■ | |
| Номинальная предельная наибольшая отключающая способность (Icu), кА | 400AC | 42 |
| 690AC | 25 | |
| Номинальная рабочая наибольшая отключающая способность (Ics), кА | 400AC | 30 |
| 690AC | 20 | |
| Номинальный кратковременно выдерживаемый ток (Icw, 1 с), кА | 400AC | 30 |
| 690AC | 20 | |
| Электрическая износостойкость, циклов ВО | 400AC | 6500 |
| 690AC | 3000 | |
| Общая износостойкость, циклов ВО | Без тех. обслуживания | 15000 |
| С тех. обслуживанием | 30000 | |
| Тип подключения | Горизонтальный; Вертикальный (опционально) | |
| Общее время отключения (без дополнительной выдержки времени), мс | ≤28 | |
| Время отключения, мс | ≤50 | |
| Масса (m), кг | Стационарное исполнение 3P/4P | 21/25 |
| Выкатное исполнение 3P/4P | 38/45 | |

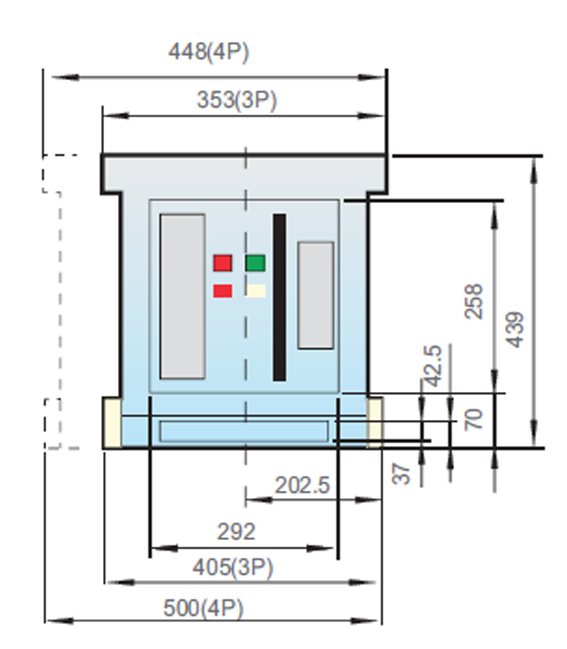

| Габариты (ВхШхГ), мм | Стационарное исполнение 3P/4P | 315х274х288 / 315х344х288 |
| Выкатное исполнение 3P/4P | 362х308х371 / 362х376х371 | |
| Тип | NA1-2000X | |
|---|---|---|
| Номинальный ток (In), А | 630, 800, 1000, 1250, 1600, 2000 | |
| Количество полюсов | 3, 4 | |
| Номинальное напряжение (Ue), В | 400AC, 690AC | |
| Номинальное напряжение изоляции (Ui), В | 1000АС | |
| Номинальный ток полюса N (In), A | 100%In | |
| Электронный расцепитель типа M | ■ | |
| Номинальная предельная наибольшая отключающая способность (Icu), кА | 400AC | 80 |
| 690AC | 50 | |
| Номинальная рабочая наибольшая отключающая способность (Ics), кА | 400AC | 65 |
| 690AC | 40 | |
| Номинальный кратковременно выдерживаемый ток (Icw, 1 с), кА | 400AC | 50 |
| 690AC | 40 | |
| Номинальный кратковременно допустимый сквозной ток (Icw, 3 с), кА | 400AC | 42 |
| Электрическая износостойкость, циклов ВО | 400AC | 6500 |
| 690AC | 3000 | |
| Общая износостойкость, циклов ВО | Без тех. обслуживания | 15000 |
| С тех. обслуживанием | 30000 | |
| Тип подключения | Горизонтальный; Вертикальный (опционально) | |
| Общее время отключения (без дополнительной выдержки времени), мс | ≤28 | |
| Время отключения, мс | ≤50 | |
| Масса (m), кг | Стационарное исполнение 3P/4P | 44/53 |
| Выкатное исполнение 3P/4P | 67/82 | |
| Габариты (ВхШхГ), мм | Стационарное исполнение 3P/4P | 402х340х359 / 402х435х359 |
| Выкатное исполнение 3P/4P | 439х405х465 / 439х500х465 | |
| Тип | NA1-3200X | NA1-4000X | |
|---|---|---|---|
| Номинальный ток (In), А | 2000, 2500, 3200 | 4000 | |
| Количество полюсов | 3, 4 | 3 | |
| Номинальное напряжение (Ue), В | 400AC, 690AC | ||
| Номинальное напряжение изоляции (Ui), В | 1000АС | ||
| Номинальный ток полюса N (In), A | 100%In | ||
| Электронный расцепитель типа M | ■ | ■ | |
| Номинальная предельная наибольшая отключающая способность (Icu), кА | 400AC | 80 | 80 |
| 690AC | 65 | 65 | |
| Номинальная рабочая наибольшая отключающая способность (Ics), кА | 400AC | 65 | 65 |
| 690AC | 65 | 65 | |
| Номинальный кратковременно выдерживаемый ток (Icw, 1 с), кА | 400AC | 65 | 65 |
| 690AC | 50 | 50 | |
| Номинальный кратковременно допустимый сквозной ток (Icw, 3 с), кА | 400AC | 45 | - |
| Электрическая износостойкость, циклов ВО | 400AC | 3000 | 1500 |
| 690AC | 2000 | 1000 | |
| Общая износостойкость, циклов ВО | Без тех. обслуживания | 10000 | |
| С тех. обслуживанием | 20000 | ||
| Тип подключения | Горизонтальный; Вертикальный (опционально) | ||
| Общее время отключения (без дополнительной выдержки времени), мс | ≤28 | ||
| Время отключения, мс | ≤50 | ||
| Масса (m), кг | Стационарное исполнение 3P/4P | 57/69 | 91 / - |
| Выкатное исполнение 3P/4P | 96/118 | 135 / - | |
| Габариты (ВхШхГ), мм | Стационарное исполнение 3P/4P | 402х422х389/ 402х537х389 | 402х537х425 |
| Выкатное исполнение 3P/4P | 439х465х536/ 439х580х536 | 439х580х525 | |
| Тип | NA1-6300X | |
|---|---|---|
| Номинальный ток (In), А | 4000, 5000, 6300 | |
| Количество полюсов | 3, 4 | |
| Номинальное напряжение (Ue), В | 400AC, 690AC | |
| Номинальное напряжение изоляции (Ui), В | 1000АС | |
| Номинальный ток полюса N (In), A | 50%In | |
| Электронный расцепитель типа M | ■ | |
| Номинальная предельная наибольшая отключающая способность (Icu), кА | 400AC | 120 |
| 690AC | 85 | |
| Номинальная рабочая наибольшая отключающая способность (Ics), кА | 400AC | 100 |
| 690AC | 75 | |
| Номинальный кратковременно выдерживаемый ток (Icw, 1 с), кА | 400AC | 100 |
| 690AC | 75 | |
| Номинальный кратковременно допустимый сквозной ток (Icw, 3 с), кА | 400AC | 50 |
| Электрическая износостойкость, циклов ВО | 400AC | 1500 |
| 690AC | 1000 | |
| Общая износостойкость, циклов ВО | Без тех. обслуживания | 5000 |
| С тех. обслуживанием | 10000 | |
| Тип подключения | Горизонтальный; Вертикальный (опционально) | |
| Общее время отключения (без дополнительной выдержки времени), мс | ≤28 | |
| Время отключения, мс | ≤50 | |
| Масса (m), кг | Выкатное исполнение 3P/4P | 201/233 |
| Габариты (ВхШхГ), мм | Выкатное исполнение 3P/4P | 439х843х525 / 439х958х525 |
| Стандарт | Температура окружающей среды | NA1-1000X | NA1-2000X | NA1-3200X | NA1-6300X | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IEC/EN60947-2 | 40 °С | 200 | 400 | 630 | 800 | 1000 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2000 | 2500 | 3200 | 4000 | 4000 | 5000 | 6300 |
| 45 °С | 195 | 395 | 623 | 790 | 985 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2000 | 2500 | 3200 | 3800 | 4000 | 5000 | 6000 | |
| 50 °С | 192 | 384 | 605 | 768 | 960 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2000 | 2500 | 3200 | 3600 | 4000 | 5000 | 5600 | |
| 55 °С | 182 | 328 | 584 | 725 | 924 | 630 | 800 | 1000 | 1250 | 1500 | 1900 | 2000 | 2300 | 3000 | 3400 | 4000 | 4800 | 5400 | |
| 60 °С | 174 | 248 | 548 | 696 | 870 | 610 | 800 | 1000 | 1150 | 1300 | 1800 | 2000 | 2200 | 2800 | 3200 | 4000 | 4800 | 5200 | |
| 65 °С | 163 | 192 | 500 | 620 | 810 | 610 | 800 | 1000 | 1150 | 1300 | 1650 | 2000 | 2200 | 2600 | 3200 | 4000 | 4800 | 5100 | |
| 70 °С | 150 | 170 | 473 | 600 | 750 | 473 | 640 | 750 | 938 | 1200 | 1400 | 1760 | 2000 | 2208 | 2520 | 3480 | 4000 | 4221 | |
Примечание: значения номинальных токов при температуре 40 °С и выше.
|
|
|
|

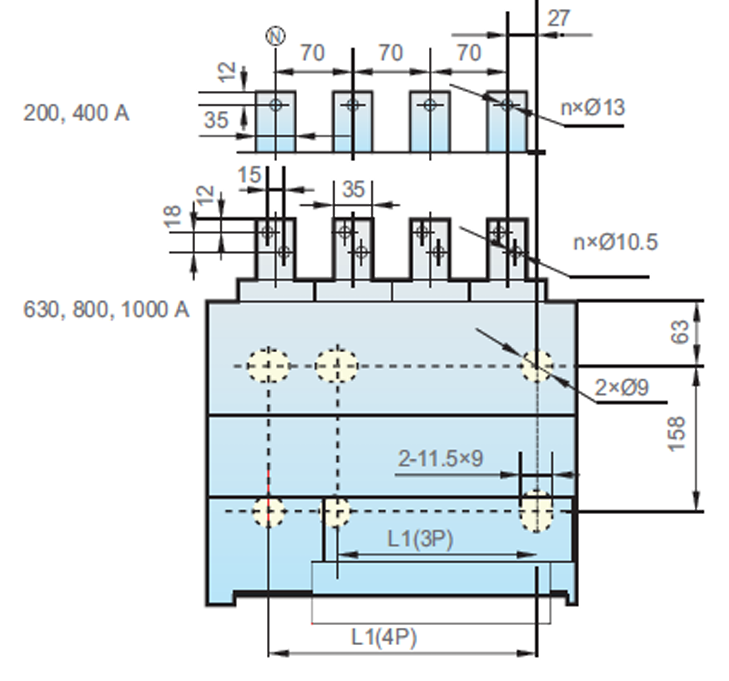

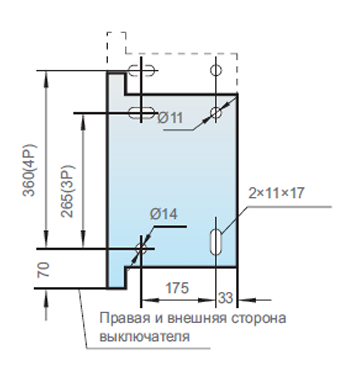

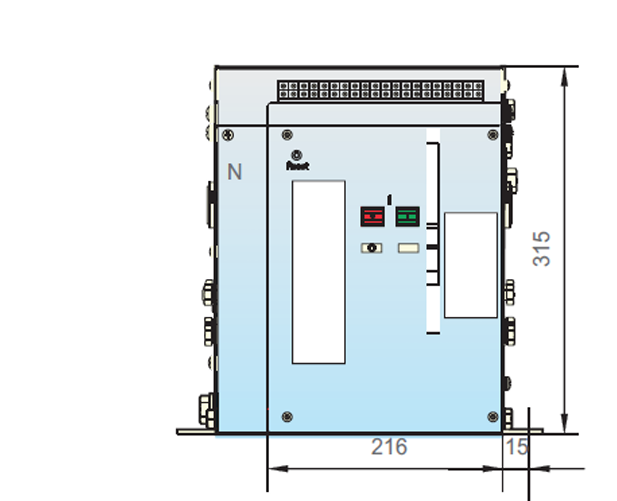

NA1-1000X |

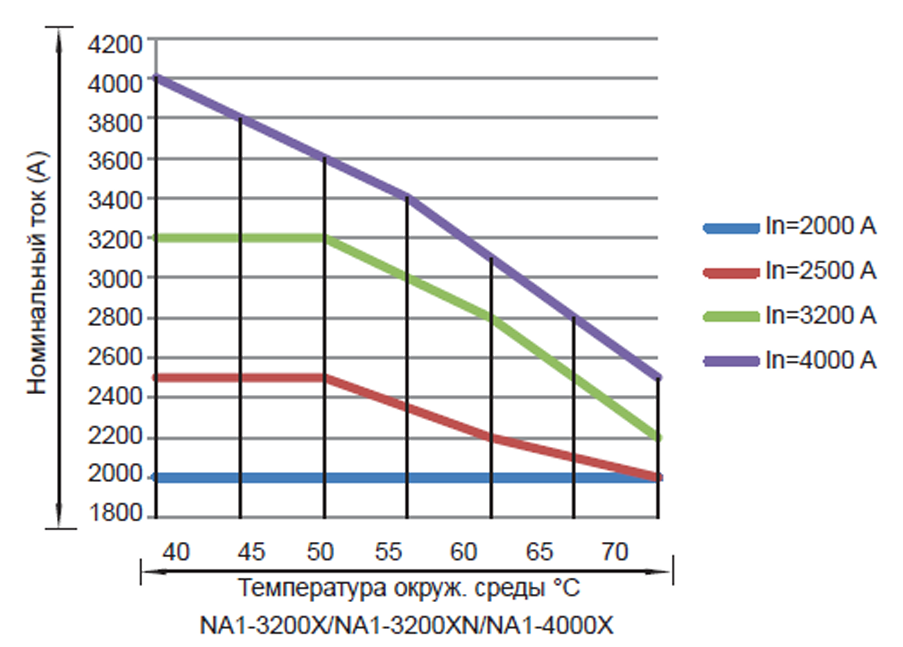

NA1-3200X/NA1-3200XN/NA1-4000X |
|
|
|
|

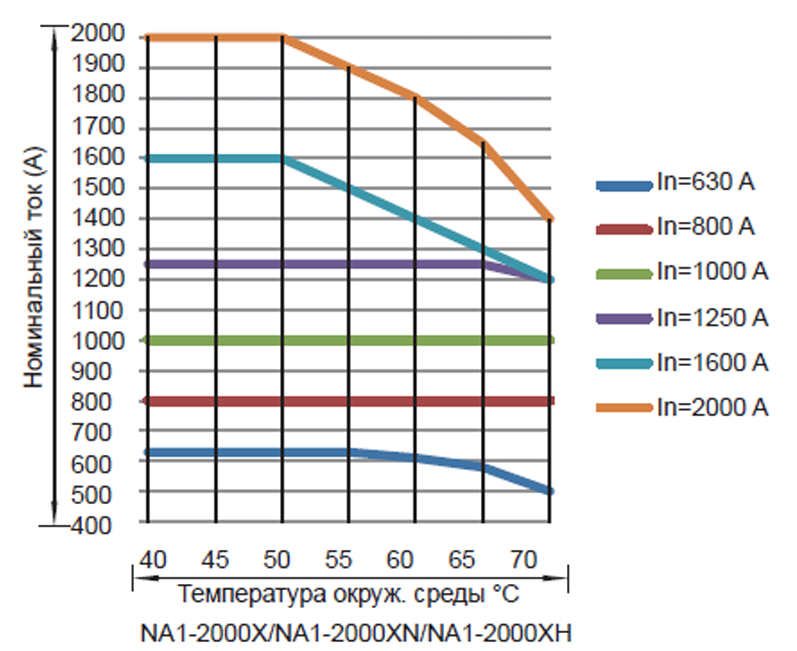

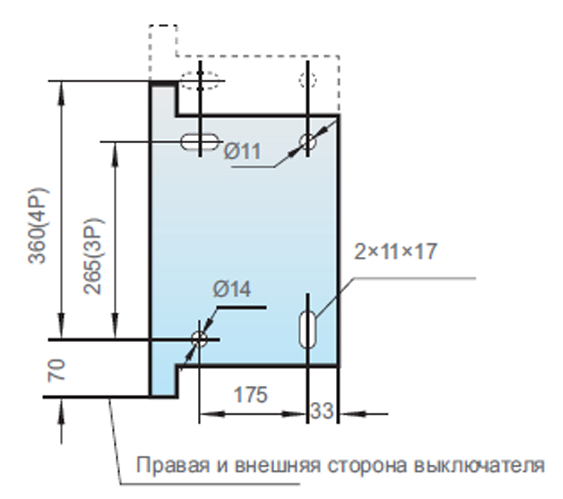

NA1-2000X/NA1-2000XN/NA1-2000XH |

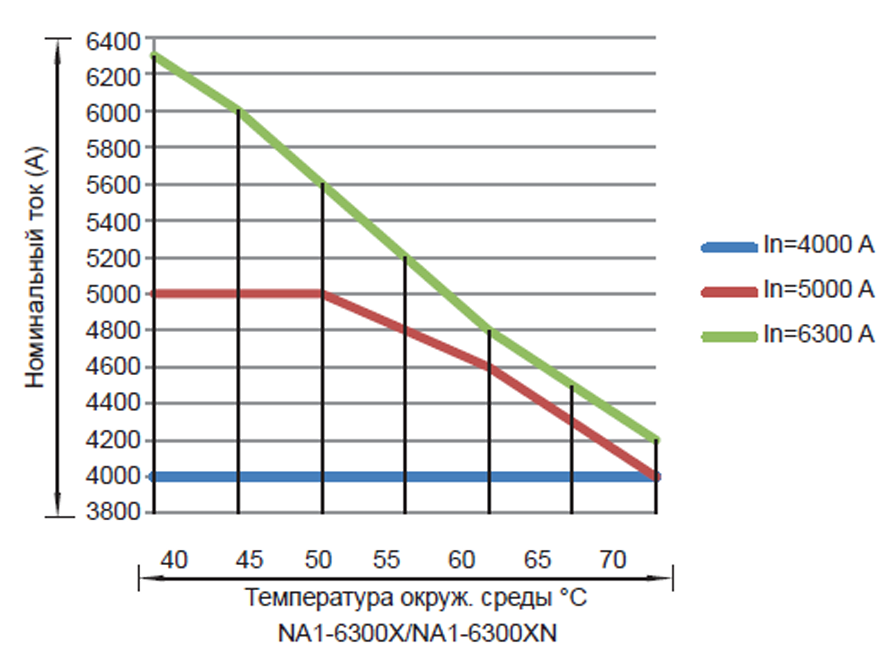

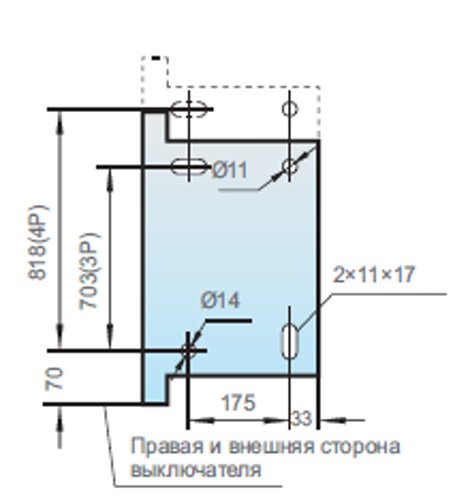

NA1-6300X/NA1-6300XN |
|
|

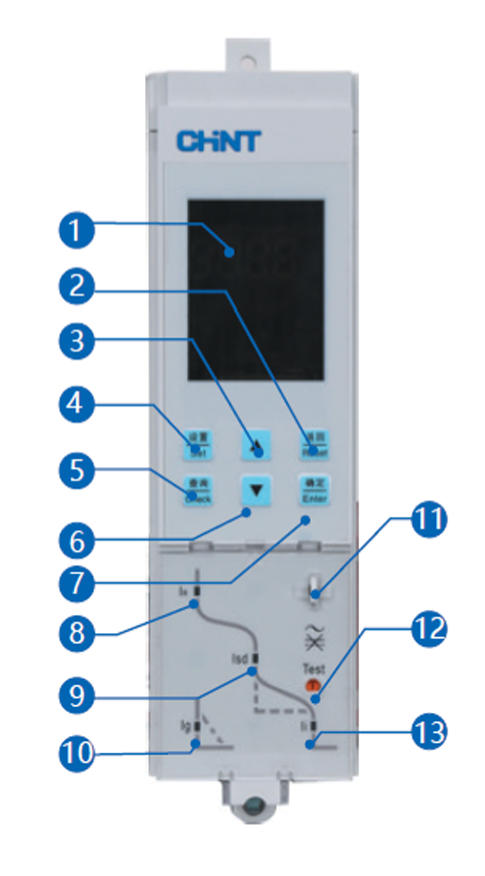

1 - ЖК-дисплей: отображение значений тока, настоек защит, значения аврийного тока и т.д. 2 - Кнопка Reset: возврат в верхнее меню или отмена текущего выбранного значения параметра 3 - Кнопка Up: перемещение вверх в подменю в текущем меню или увеличение "+" значения параметра в разделе настройки параметров 4 - Кнопка Set: переход в меню запросов 5 - Кнопка Check: переход в меню запросов 6 - Кнопка Down: перемещение вниз в подменю в текущем меню или уменьшение "-" значения параметра в разделе настройки параметров 7 - Кнопка Enter: переход в подменю следующего уровня выбранного поля или сохранение текущего значения параметра 8 - Индикатор IR: аварийная сигнализация срабатывания защиты от перегрузки (с большой выдержкой времени) 9 - Индикатор Isd: аварийная сигнализация срабатывания защиты от короткого замыкания (с малой выдержкой времени) 10 - Индикатор Ig: аварийная сигнализация срабатывания защиты от замыканий на землю 11 - Петля для механической блокировки доступа к регулировочным переключателям уставок защит 12 - Кнопка Test: тестирование аварийного срабатывания выключателя 13 - Индикатор li: аварийная сигнализация мгновенного срабатывания защиты от короткого замыкания |
Все уставки тока срабатывания и выдержки времени настраиваются кнопками.
▶ Защита от перегрузки
- защита с большой выдержкой времени (измерение действующего значения тока)
- тепловая память: вычисление количества тепла до и после срабатывания.
▶ Защита от короткого замыкания
- защита с малой выдержкой времени (измерение действующего значения тока) и мгновенное срабатывание; 4 значения уставки выдержки времени срабатывания
▶ Защита от замыкания на землю
- 4 значения уставки выдержки времени срабатывания
▶ Функция тестирования - моделирование срабатывания при токе 6IR.
▶ Функция записи срабатывания - отображение причины срабатывания
▶ Измерения
- электронный расцепитель типа M измеряет действующее значение тока (RMS) от 40% до 150%
- значения протекающего тока нагрузки с точностью до 2%.
| № | Символ | Пояснение |
|---|---|---|
| 1 | Ir= tr= | Уставки тока и большой выдержки времени срабатывания при перегрузке |
| 2 | Isd= tsd= | Уставки тока и малой выдержки времени срабатывания при коротком замыкании |
| 3 | Ig= tg= | Уставки тока и выдержки времени срабатывания защиты от замыкания на землю |
| 4 | Ii= | Уставка тока мгновенного срабатывания |
| 5 | N= | Уставка защиты проводника нейтрали |
| 6 | TM | Отключение, смоделированное программным обеспечением |
| 7 | TRIP | Отключен автоматически |
| 8 | RUN | Нормальный пуск |
| 9 | SET | Постоянно горит: в настроенном режиме; мигает: режим редактирования |
| 10 | LIN | Состояние хранения |
| 11 | PHO | Настройка уставок защит |
| 12 | TES | Настройки отключения, моделируемого программным обеспечением |
| 13 | RLR | Настройка аварийного сигнала или интерфейс запросов |
| 14 | SYS | Настройка сети (тип сети, настройка частоты ...) |
| 15 | FRU | Запрос записи об ошибке |
| 16 | COU | Запрос количества циклов |
| 17 | HOT | Запрос теплового состояния |
| 18 | DOC | Запрос состояния DO |
| 19 | H | Данные о тепловом состоянии |
| 20 | F-- | Номер записи ошибки |
| 21 | R-- | Номер записи аварийного сигнала |
| 22 | Lg L1 L2 L3 LN | Заземление, фазы A, B, C, N |
| 23 |
|
После аварийного отключения соответствующий светодиод начнет мигать, указывая на тип неисправности. В нормальном рабочем режиме светодиоды всегда отключены. |

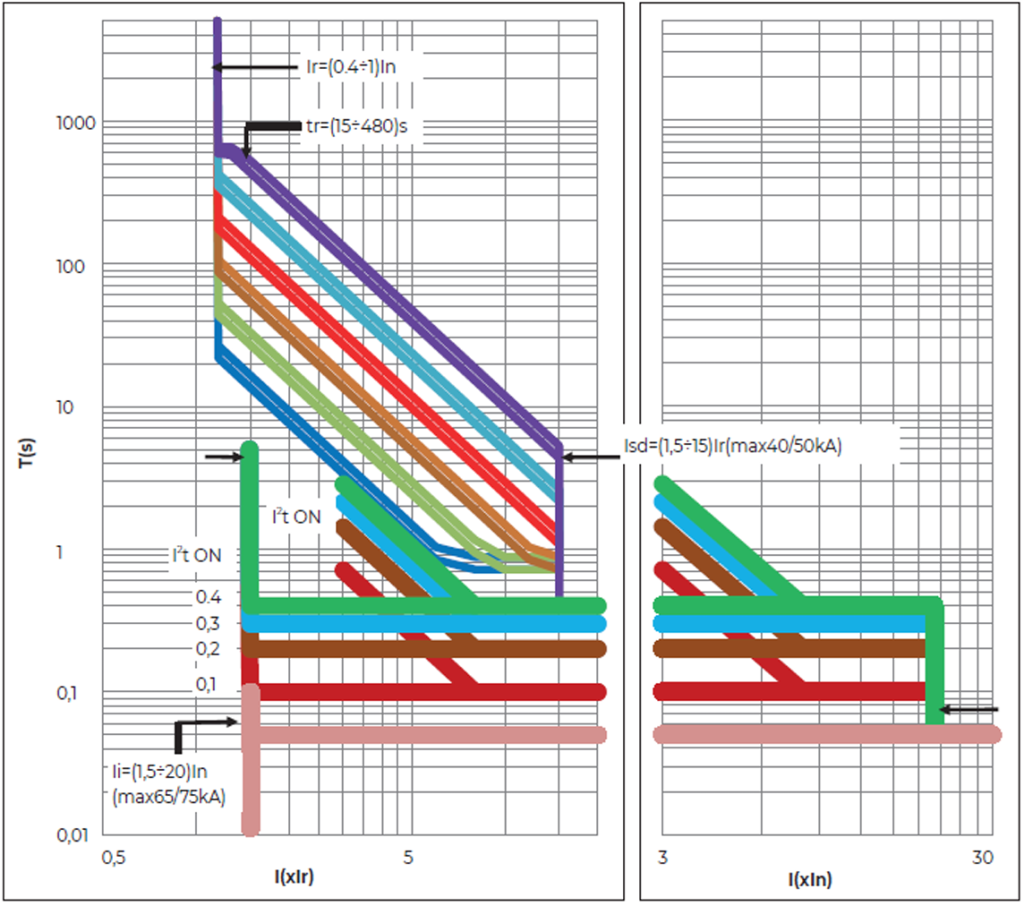

Защита от перегрузки с большой выдержкой времени реализуется при превышении заданных значений уставок.
Настройка уставок тока Ir и времени tr срабатывания защиты
| Уставка тока (IR) | Точность уставки тока | Ток | Время срабатывания, с | Точность времени срабатывания | |||||
|---|---|---|---|---|---|---|---|---|---|
| (0,4÷1)In + OFF | ±10% | ≤1,05Ir | Несрабатывание за время t > 2 ч | ||||||
| >1,3Ir | Срабатывание за время t < 1 ч | ||||||||
| 1,5Ir (уставка времени) | 15 | 30 | 60 | 120 | 240 | 480 | ±10% | ||
| 2,0Ir | 8,4 | 16,9 | 33,7 | 67,5 | 135 | 270 | ±10% | ||

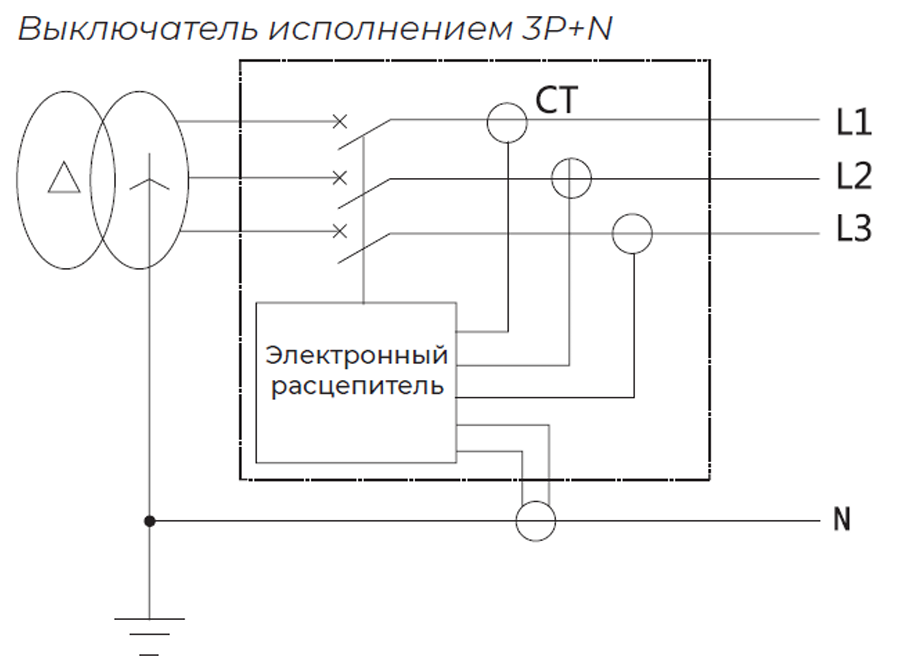

| Защита 4-го полюса | 100% или 50% (применимо к 3P+N или 4P) | ||||||||
Защита с малой выдержкой времени при коротком замыкании имеет два режима.
Первый режим - обратнозависимое от тока время срабатывания выключателя. Зависимость I2Tsd= (8Ir)2tsd реализуется только при малых значениях аварийного тока.
В этой формуле: I - аварийный ток сети, Tsd - время отключения, tsd - настройка выдержки времени. Если ток сети I протекает дольше настроенной выдержки времени, но составляет меньше 8Ir, электронный расцепитель будет работать в соответствии с кривой защиты от сверхтоков. Если ток I протекает дольше настроенной выдержки времени и составляет больше 8Ir, электронный расцепитель будет работать в соответствии с настроенной выдержкой времени tsd.
Второй режим - установленная выдержка времени защиты равная 0,11-0,21-0,31-0,41 с. Когда ток сети I превышает уставку тока Isd, но меньше уставки Ii, электронный расцепитель будет работать в соответствии с настроенной выдержкой времени.
Настройка уставок тока Isd и времени tsd срабатывания защиты
| Уставка тока (IR) | Точность уставки тока | Ток | Время срабатывания, с | Точность времени срабатывания | |||
|---|---|---|---|---|---|---|---|
| (1,5÷15)Ir + OFF | ±15% при 0,3; 0,4 | ≤0,9Isd | Несрабатывание за время t > 2tsd | ||||
| >1,1Isd | Срабатывание за время t < 2tsd | ||||||
| tsd | 0,1 | 0,2 | 0,3 | 0,4 | ±15% | ||
| Время несрабатывания | 0,06 | 0,14 | 0,25 | 0,33 | ±15% | ||
a.Для типоразмера II (Inm=3200 A и 4000 A) уставка тока Isd не должна превышать 40 кА.
b.Для типоразмера III (Inm=6300 А) уставка тока Isd не должна превышать 50 кА.
c.При tsd = 0,1 с или 0,2 с погрешность времени срабатывания составляет ±0,040 с.
Время мгновенного срабатывания (включая собственное время отключения автоматического выключателя) должно быть не более 50 мс (действующее значение тока КЗ) или 30 мс (ударное значение тока КЗ).
Настройка уставки тока Ii мгновенного срабатывания
| Регулируемая уставка Ii | Точность уставки тока | Ток | Точность времени срабатывания |
|---|---|---|---|
| (1,5÷20)In + OFF | ±15% | ≤0,85Ii | Несрабатывание за время t > 0,2 с |
| >1,15Ii | Срабатывание за время t < 0,2 с |
a.Для типоразмера I (Inm=2000 A) уставка тока Ii не должна превышать 50 кА.
b.Для типоразмера ІІ (Inm=3200 А, 4000 А) уставка тока Ii не должна превышать 65 кА.
c.Для типоразмера III (Inm=6300 А) уставка тока Ii не должна превышать 75 кА.

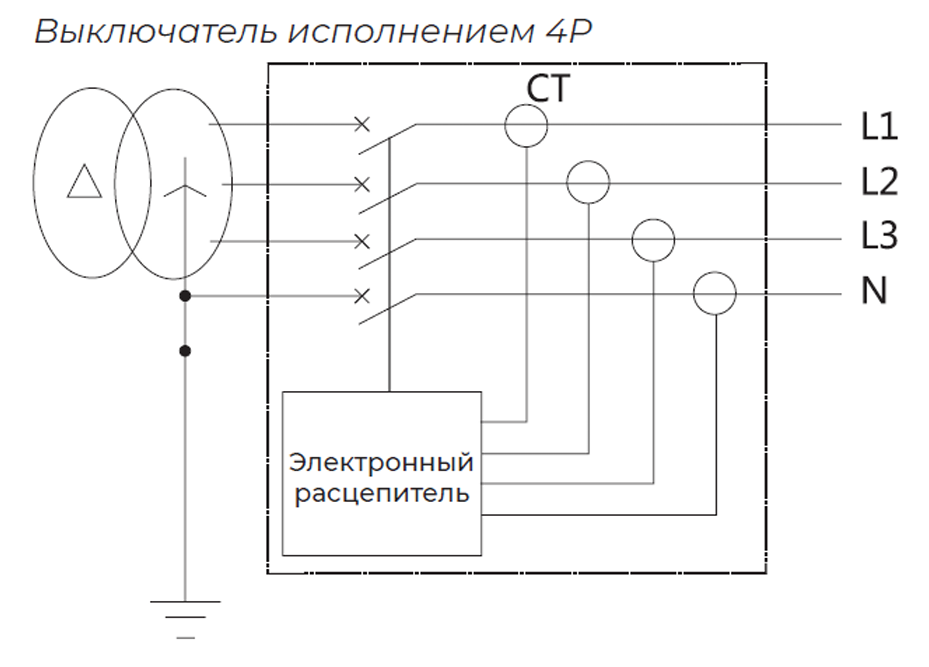

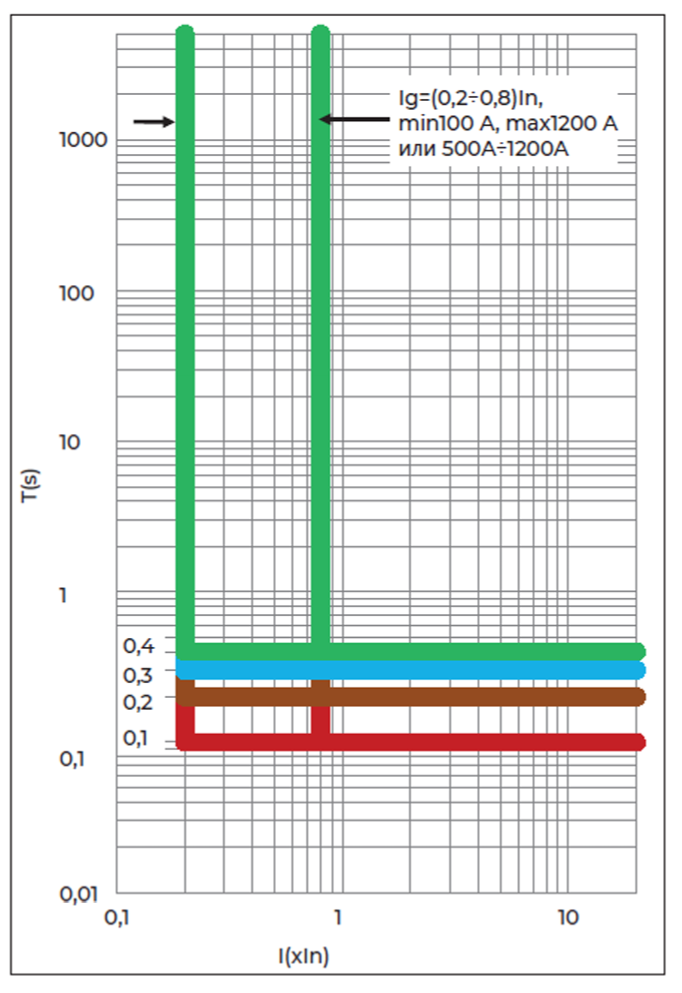

Защита от замыкания на землю характеризуется настраиваемыми уставками тока и времени срабатывания. Ниже показаны время-токовые характеристики защиты от замыкания на землю
| Уставка тока (IR) | Точность уставки тока | Ток | Время срабатывания, с | Точность времени срабатывания | |||
|---|---|---|---|---|---|---|---|
|
Inm=1000/2000, (0,2±0,8) In + OFF Inm=3200/4000/6000, (500±1200) A + OFF | ±10% | ≤0,9Ig | Несрабатывание за время t>0,2tg | ||||
| >1,1Ig | Срабатывание за время t < tg ±0,032 с или tg (1±25%) | ||||||
| tg | 0,1 | 0,2 | 0,3 | 0,4 | ±15% | ||
| Время несрабатывания | 0,06 | 0,14 | 0,25 | 0,33 | ±15% | ||
a. При tg 0,1 с или 0,2 с погрешность времени срабатывания составляет ±0,040 с.
b. При Inm 1000 A Ig должно превышать 100 A. При Inm 2000 A Ig не должно превышать 1200 A.
c. При Inm 3200 A, 4000 A или 6300 A Ig должно быть между 500 A и 1200 A.
| Режим измерений | Действующее значение |
|---|---|
| Измеряемые величины | 3P: суммарная активная мощность, суммарная реактивная мощность, суммарная полная мощность |
|
4P: активная мощность одной фазы, реактивная мощность одной фазы, полная мощность одной фазы, суммарная активная мощность, суммарная реактивная мощность, суммарная полная мощность | |
| Диапазон измерения | Активная мощность: от -32768 кВт до +32767 кВт |
| Реактивная мощность: от -32768 кВАр до +32767 кВАр | |
| Полная мощность: 0÷65535 кВА | |
| Точность: ± 2,5% |
| Режим измерений | Действующее значение |
|---|---|
| Измеряемые величины | 3P: суммарный коэффициент мощности |
| 4P: коэффициент мощности одной фазы | |
| Диапазон измерения | -1,00 ÷ +1,00 |
| Режим измерений | Действующее значение |
|---|---|
| Измеряемые величины | Входная реактивная энергия (EQin), выходная реактивная энергия (EQout) |
| Входная активная энергия (ePIN), выходная активная энергия (EPout) | |
| Суммарная активная энергия (EPtotal), суммарная реактивная энергия (EQtotal), суммарная полная энергия (EStotal) | |
| Диапазон измерения | Активная энергия: от -32768 кВт*ч до +32767 кВт*ч |
| Реактивная энергия: от -32768 кВАр*ч до +32767 кВАр*ч | |
| Полная энергия: 0÷65535 кВА*ч | |
| Точность измерений | ±2,5% |
| Режим измерений | Действующее значение |
|---|---|
| Измерение первой гармоники | Ток: Ia, Ib, Ic |
| Напряжение: Uab, Ubc, Uca | |
| Общие гармонические искажения THD и Thd | THD: суммарный коэффициент искажения гармоники по отношению к первой гармонике |
| Thd: суммарный коэффициент искажения гармоники по отношению к эффективному значению | |
| Амплитудный спектр гармоник | Электронный расцепитель отображает амплитуду 3÷31 нечетной гармоники в процентах «%» |
| Точность измерения | ±2% |

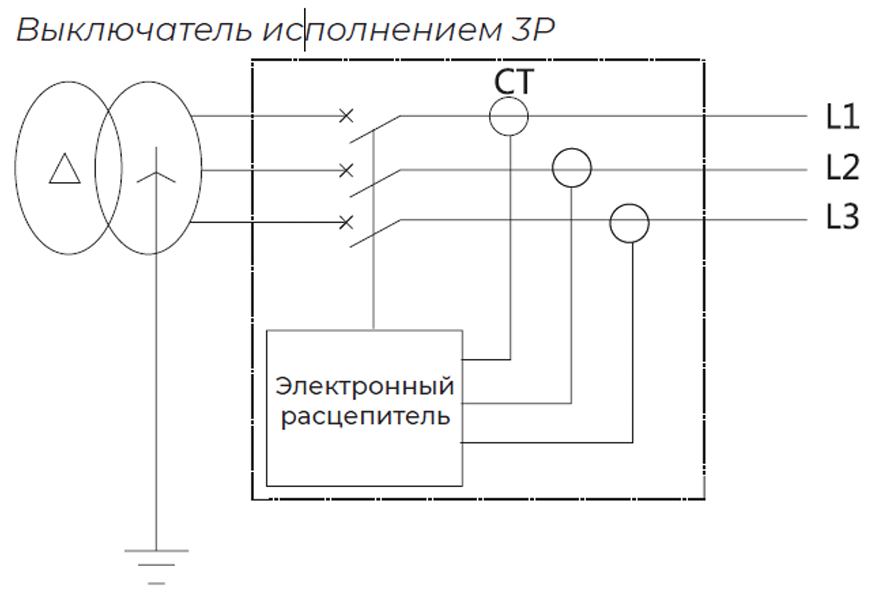

В трехфазной трехпроводной системе с использованием трехполюсного выключателя без внешнего трансформатора уставка тока срабатывания защиты от замыкания на землю сравнивается с векторной суммой тока трех фаз.
1. Внешний датчик тока проводника N (подключенный к клеммам 6, 7 для NA1-1000, подключенный к клеммам 25, 26 для NA1-2000-6300). Провод по умолчанию длиной 2 метра.
2. Защита от замыканий на землю с выключателем 3P может использоваться только при сбалансированной нагрузке. В противном случае она должно быть отключена, или уставка тока срабатывания должна быть задана больше допустимого тока небаланса нагрузки, при котором может работать электронный расцепитель.
3. Расстояние между внешним датчиком тока и выключателем должно быть менее 5 м в режиме (3P+N). Если провод внешнего датчика тока должен быть больше 2 метров, то это следует указать при заказе выключателя. Обеспечивает защиту от замыкания на землю на стороне нагрузки.
|
|
|
|

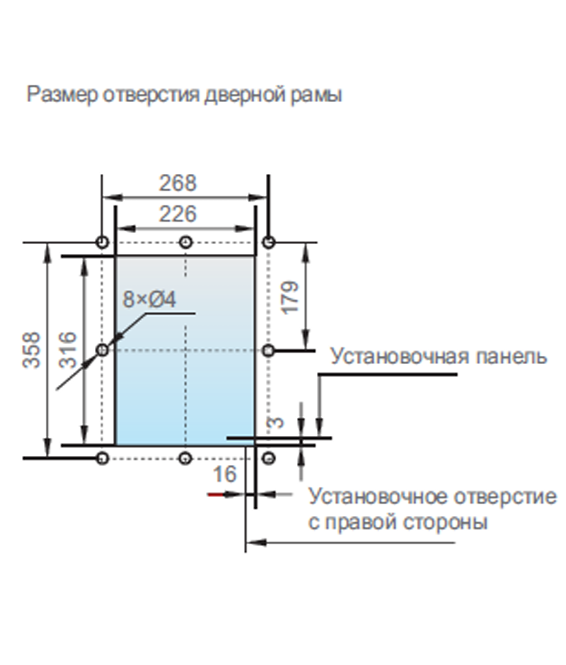

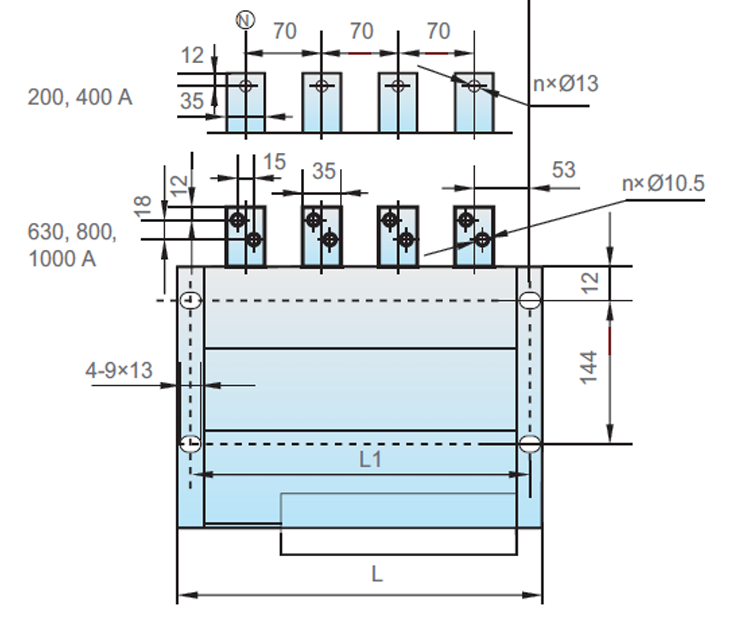

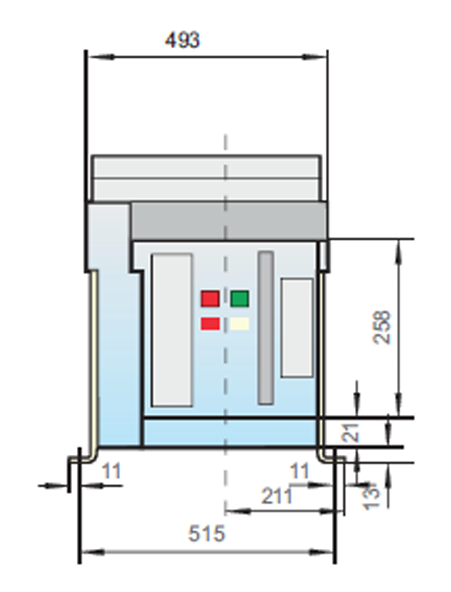

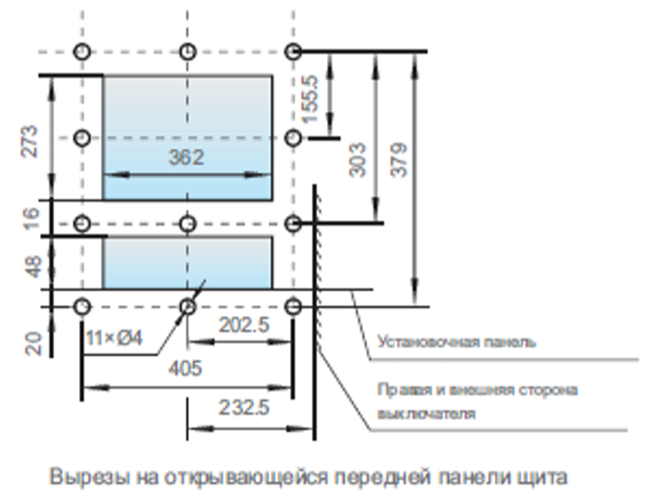

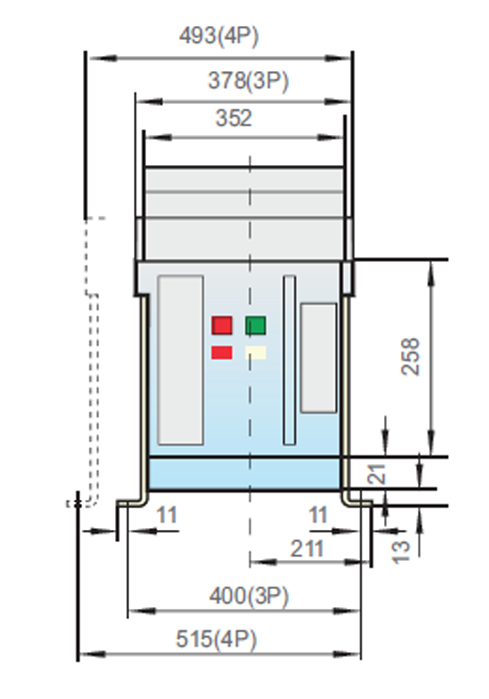

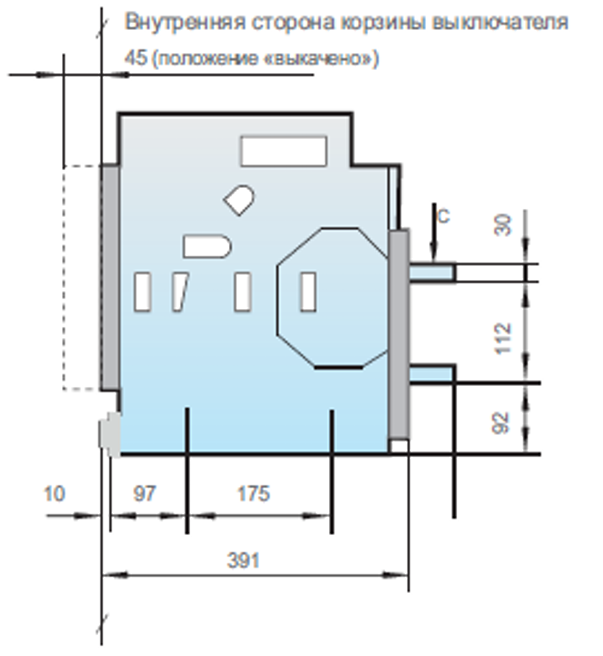

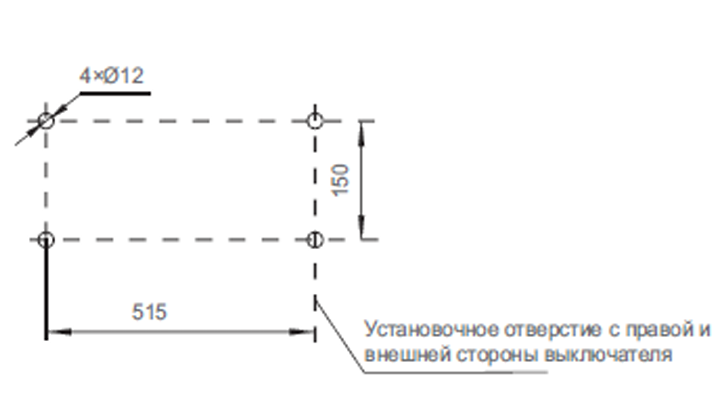

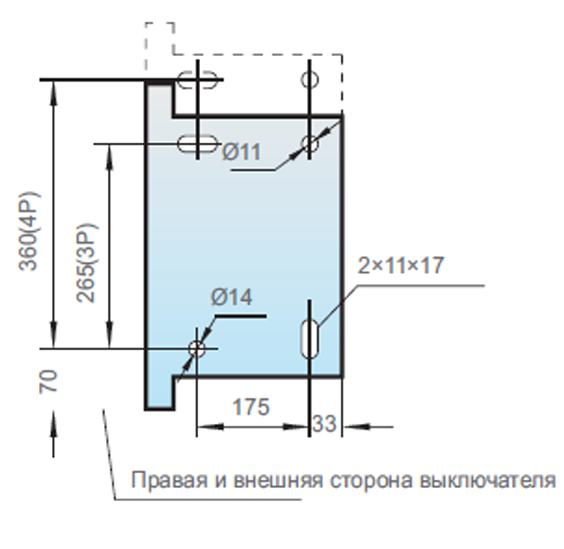

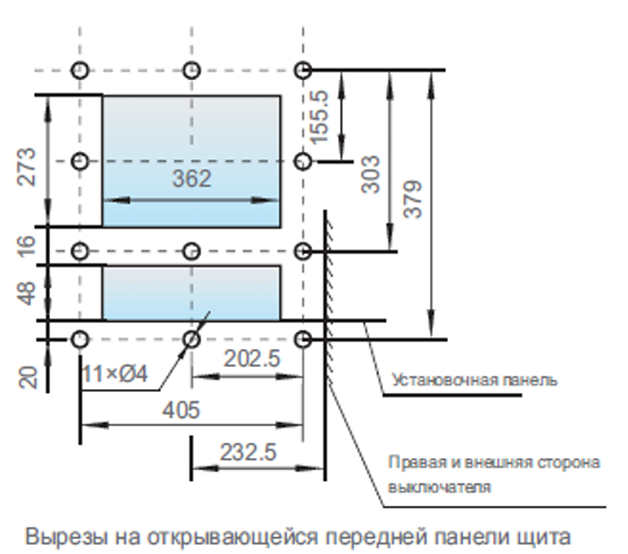

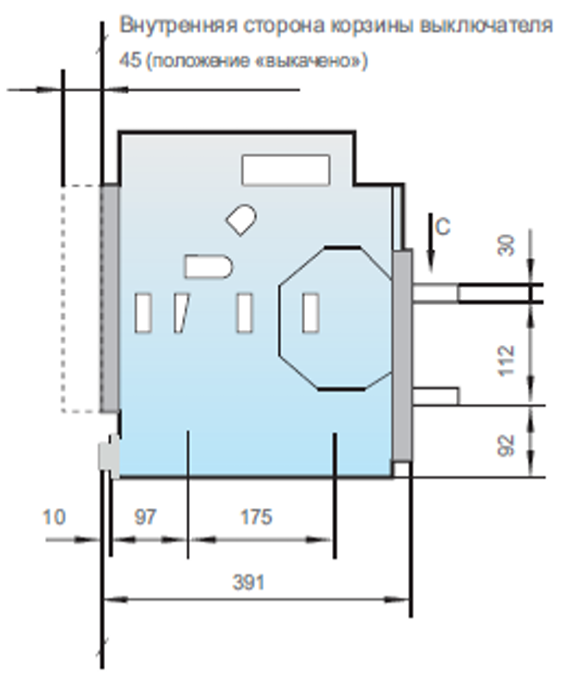

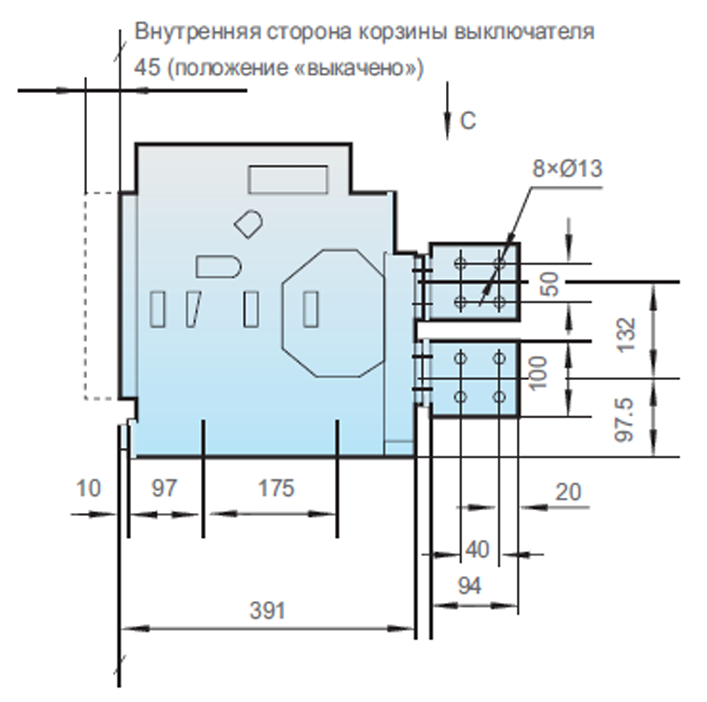

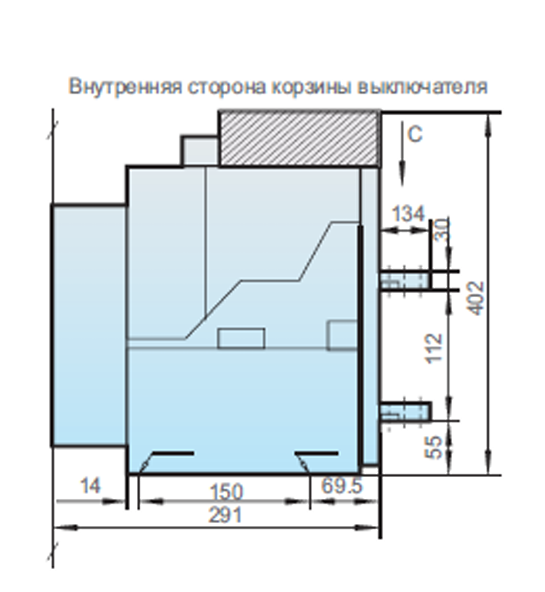

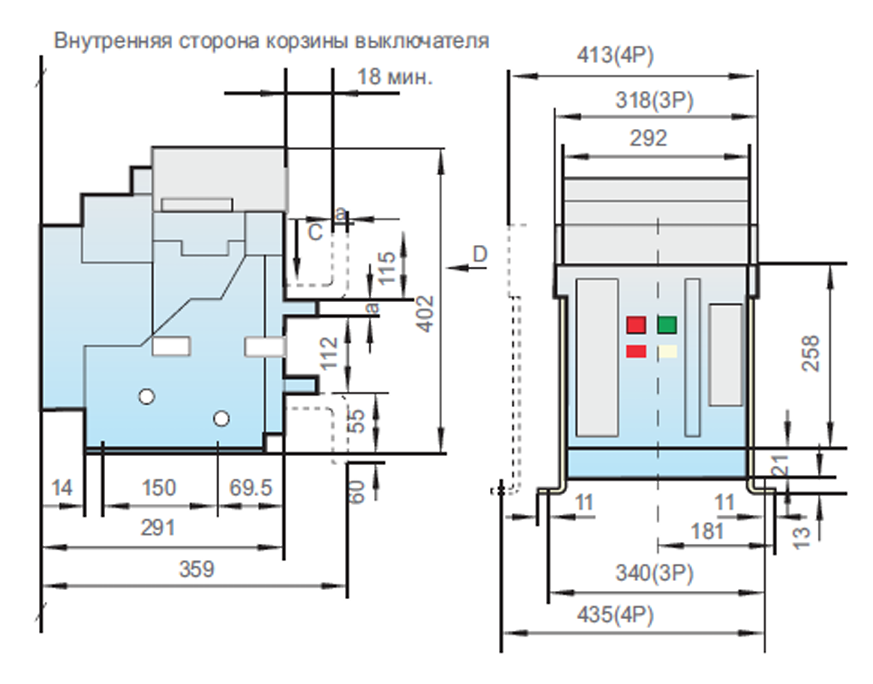

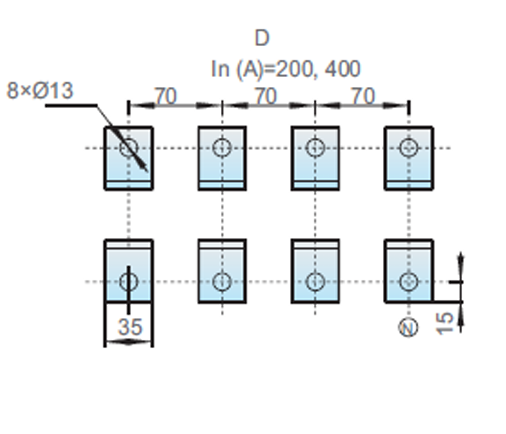

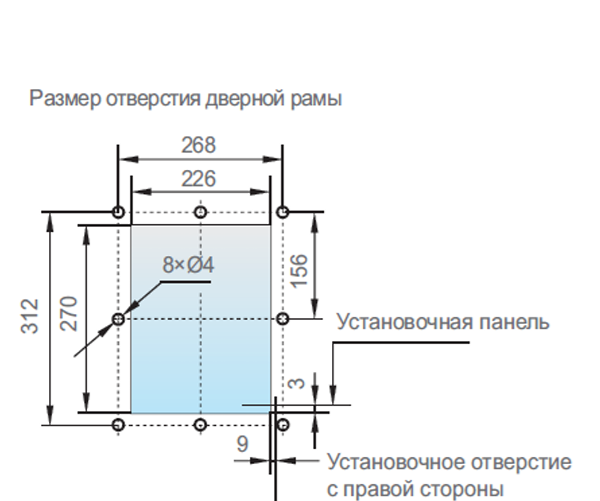

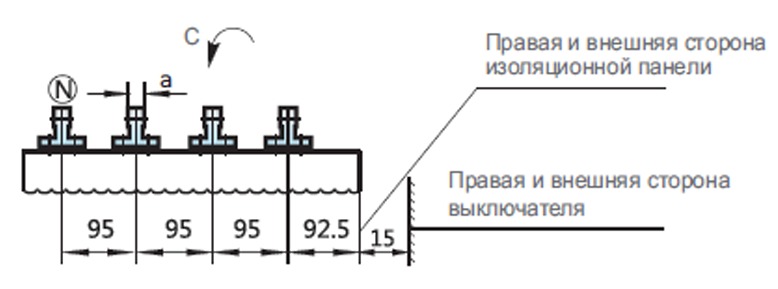

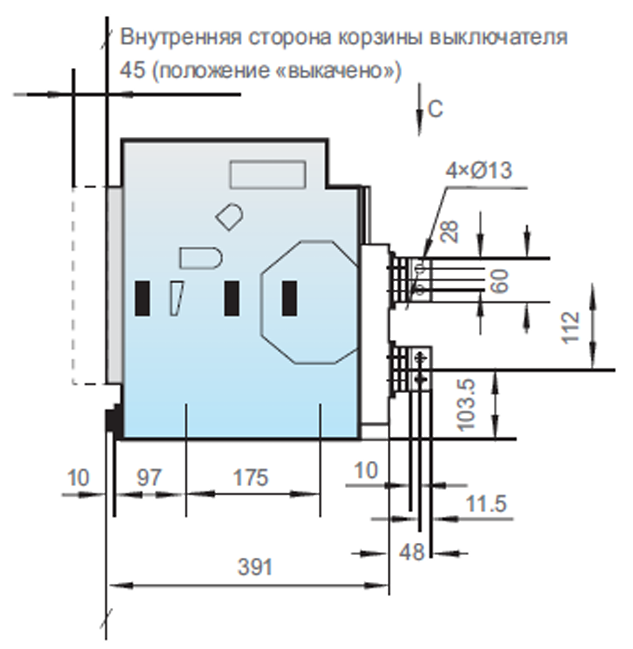

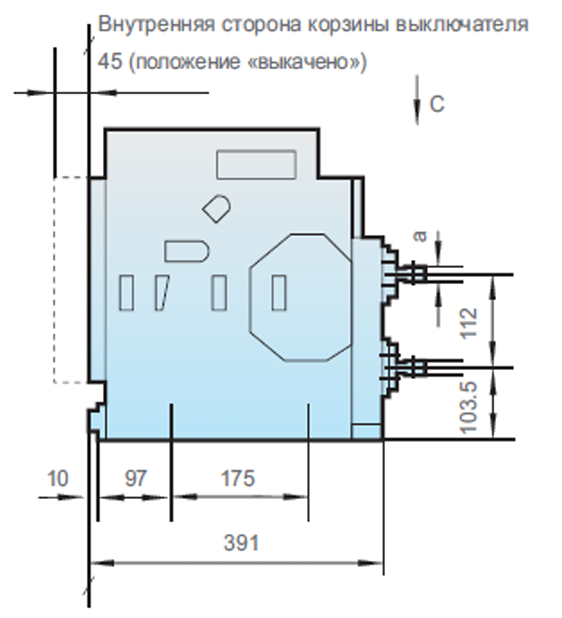

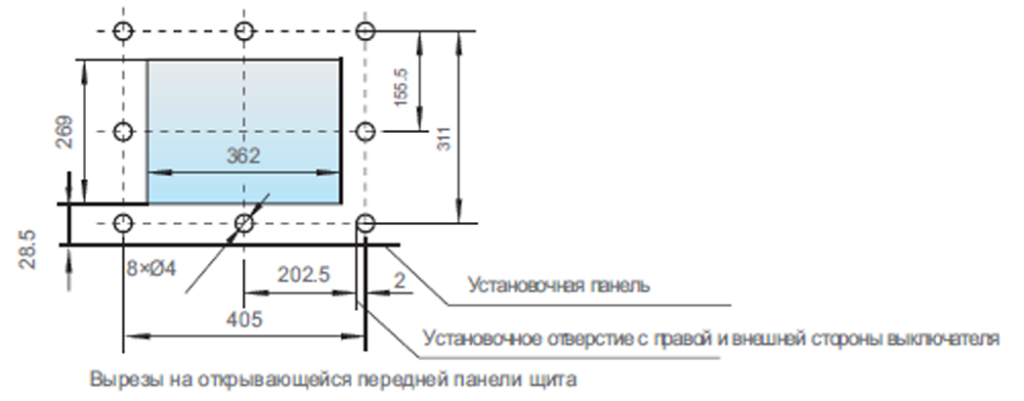

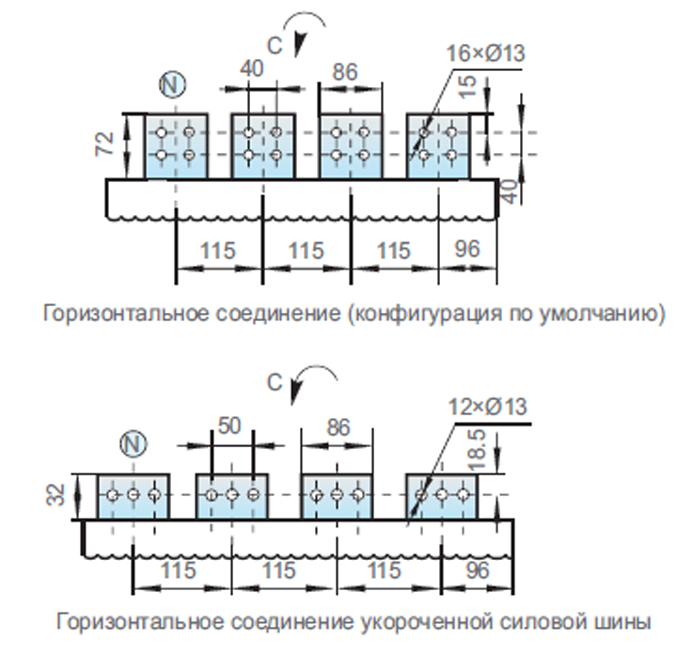

| In (A) | a (mm) |
|---|---|
| 630 | 10 |
| 800-1600 | 15 |
| 2000 | 20 |

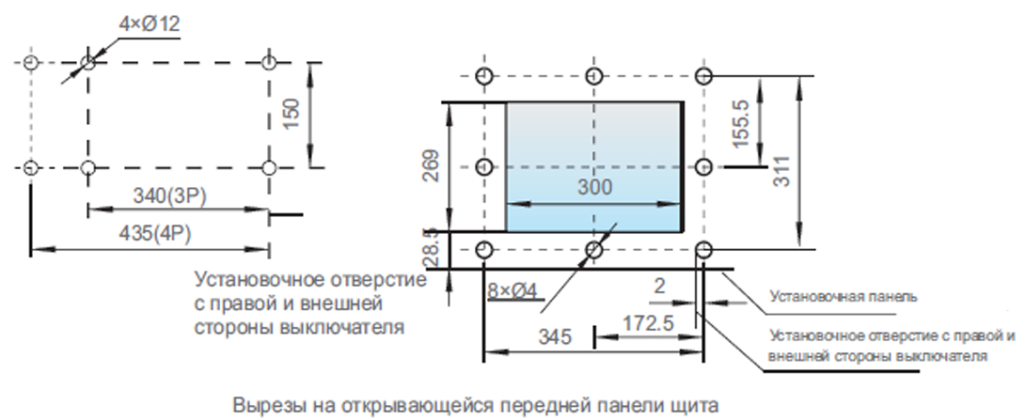

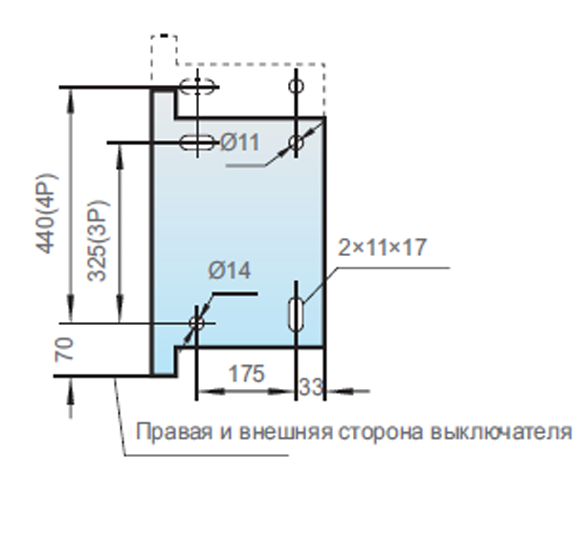

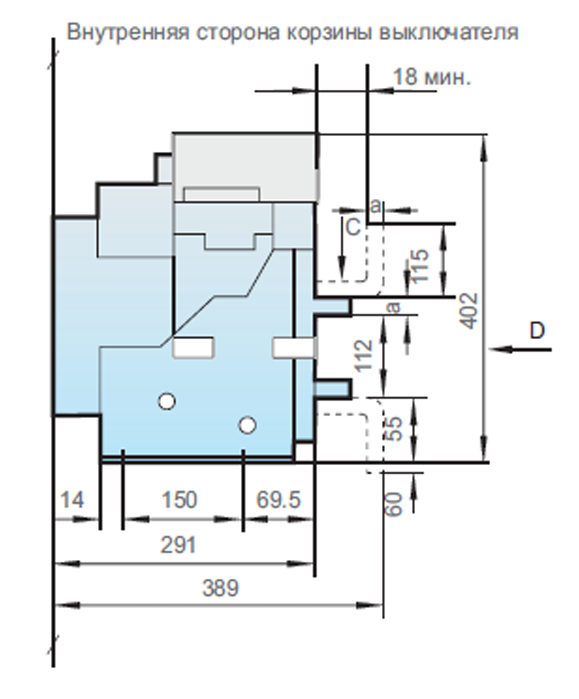

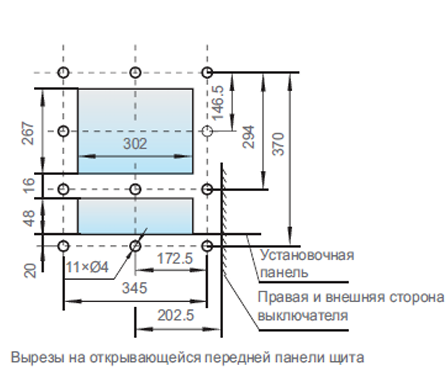

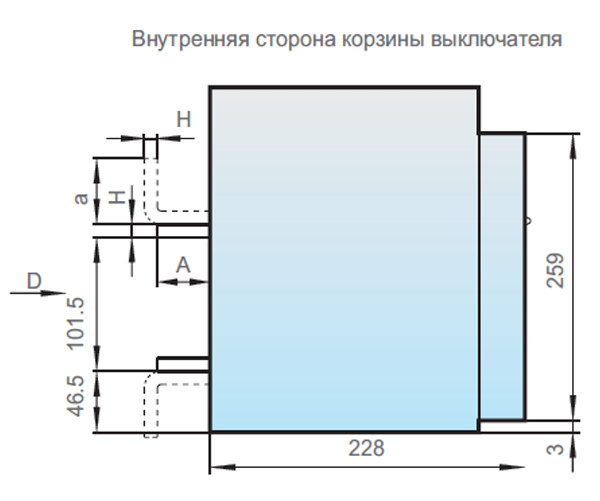

| In (A) | a (mm) | b (mm) |
|---|---|---|
| 630 | 10 | 17 |
| 800-1600 | 15 | 17 |
| 2000 | 20 | 18,5 |
| In (A) | a (mm) |
|---|---|
| 630 | 10 |
| 800-1600 | 15 |
| 2000 | 20 |

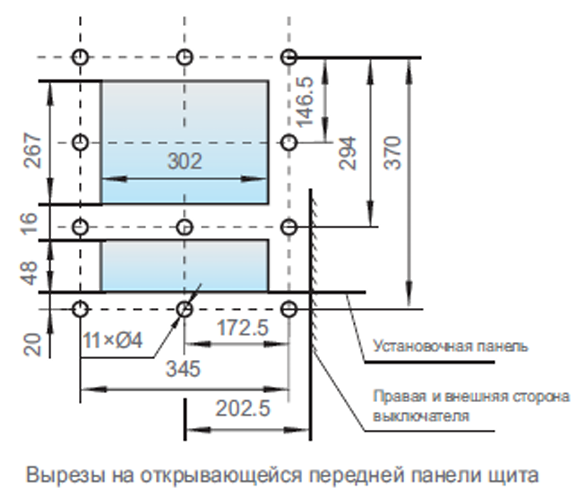

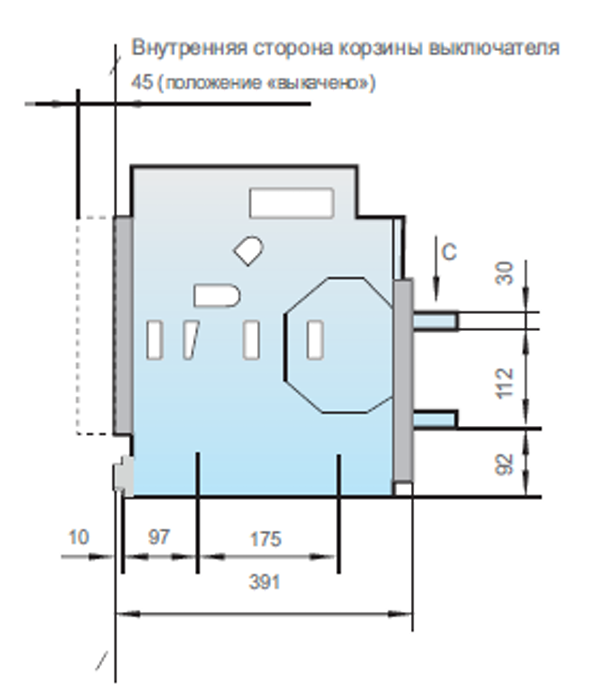

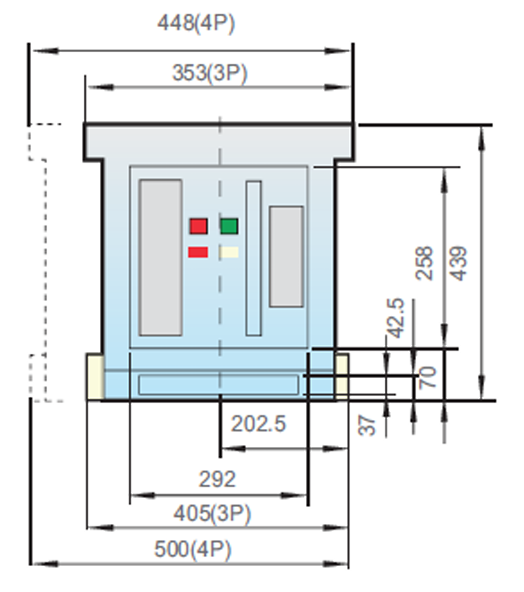

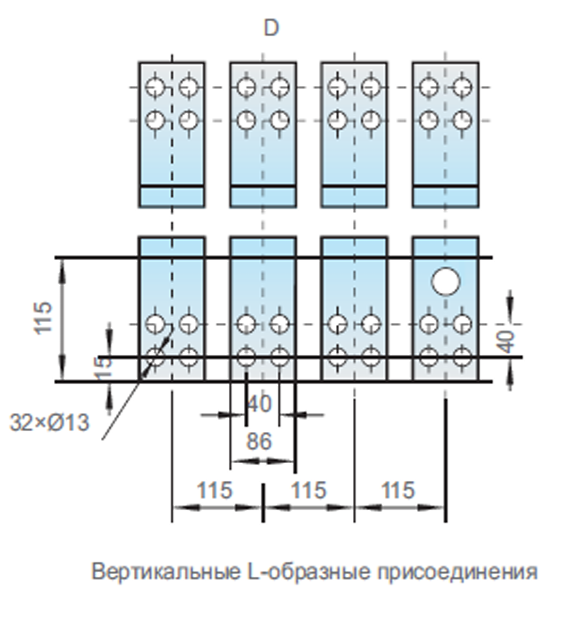

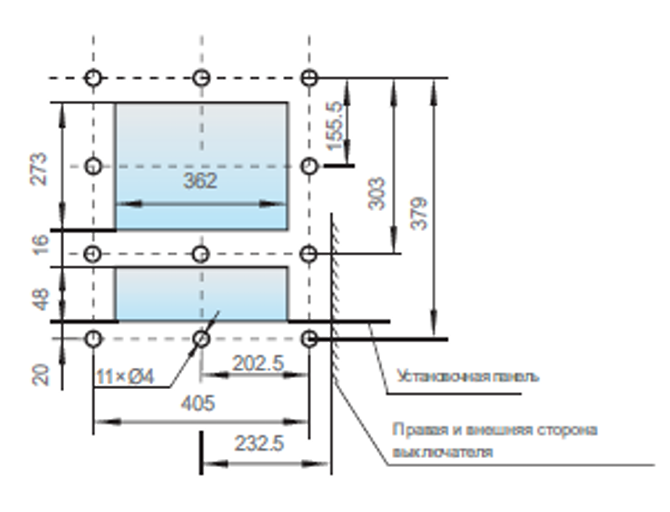

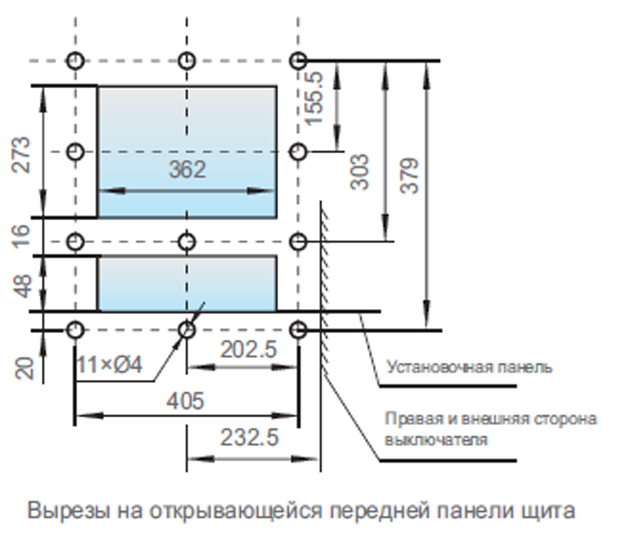

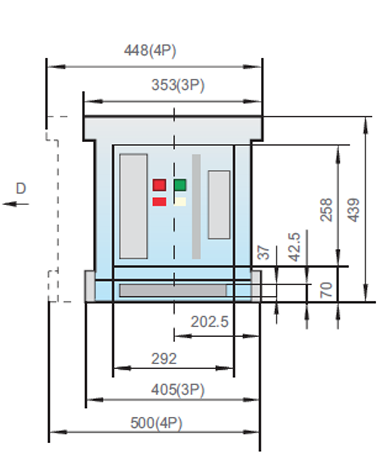

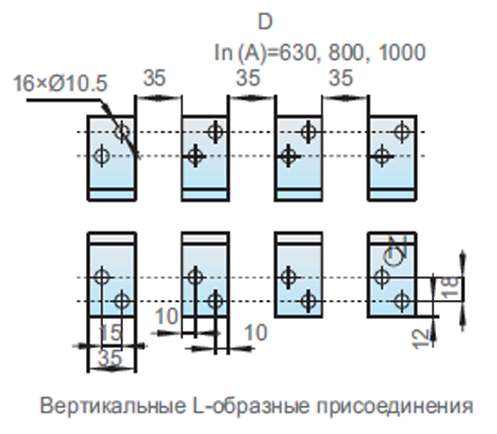

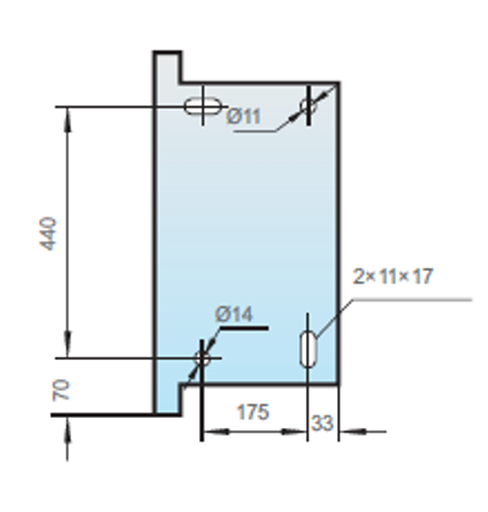

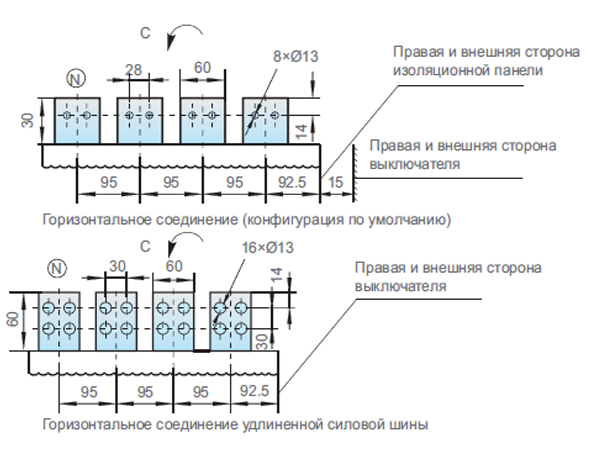

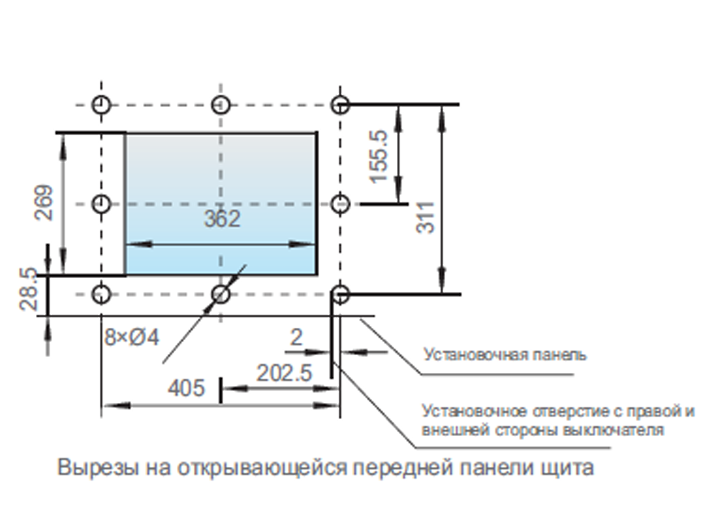

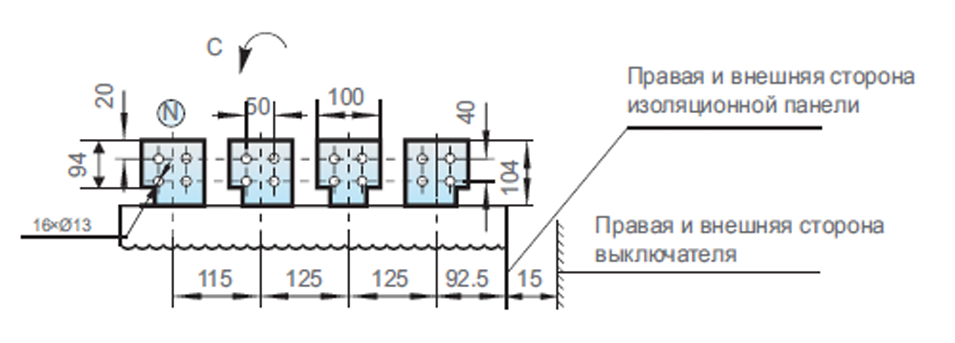

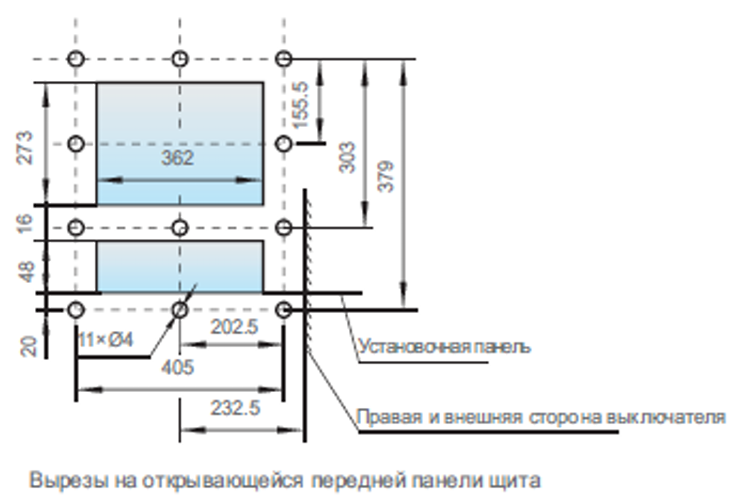

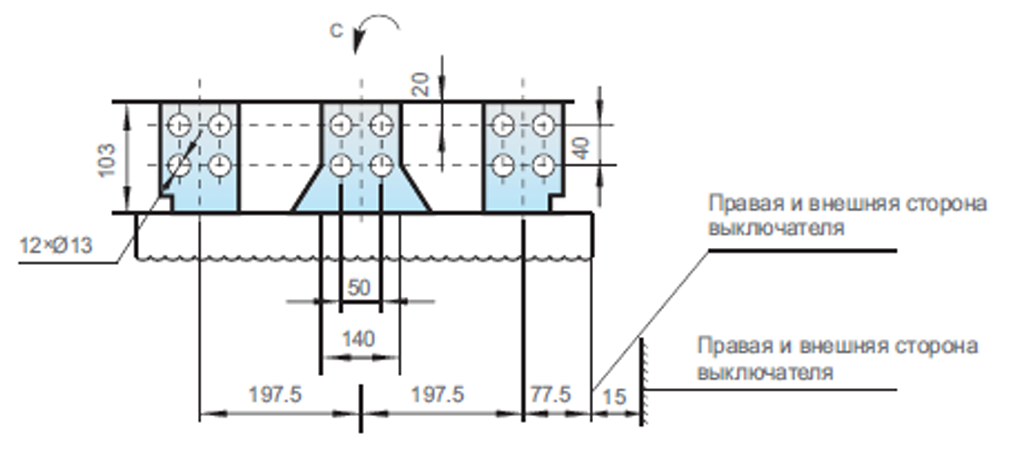

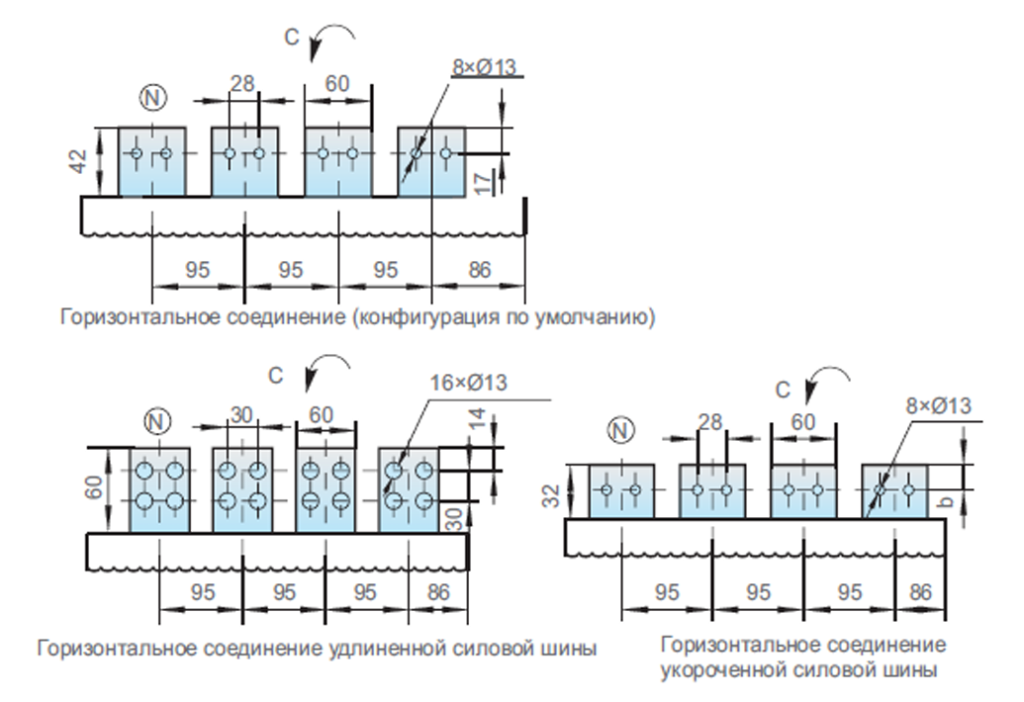

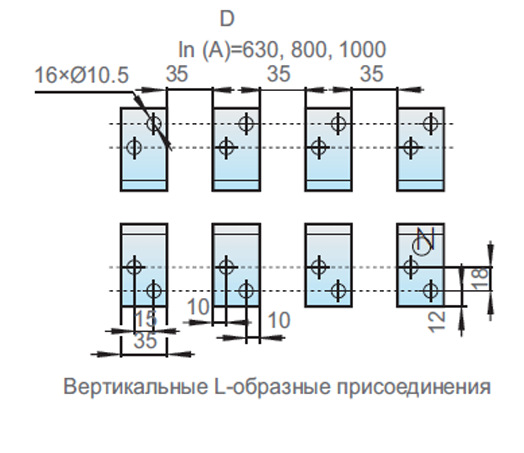

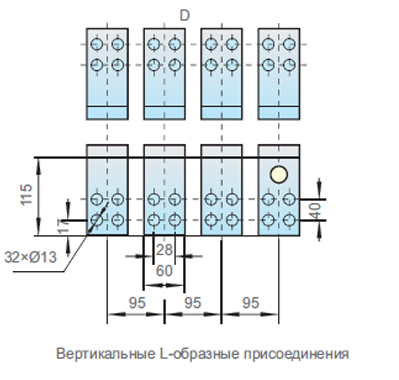

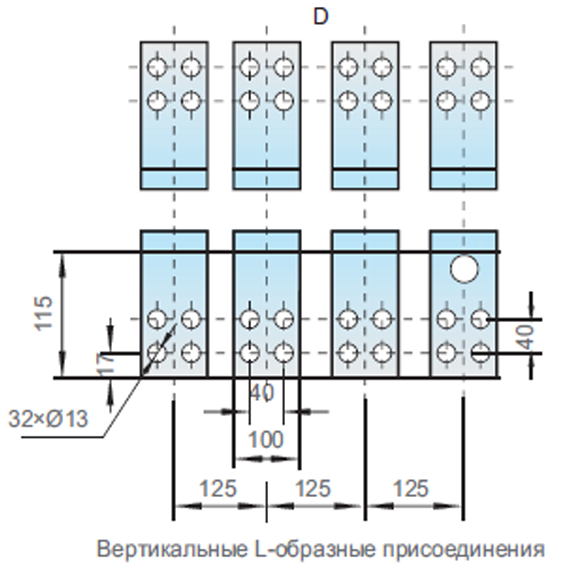

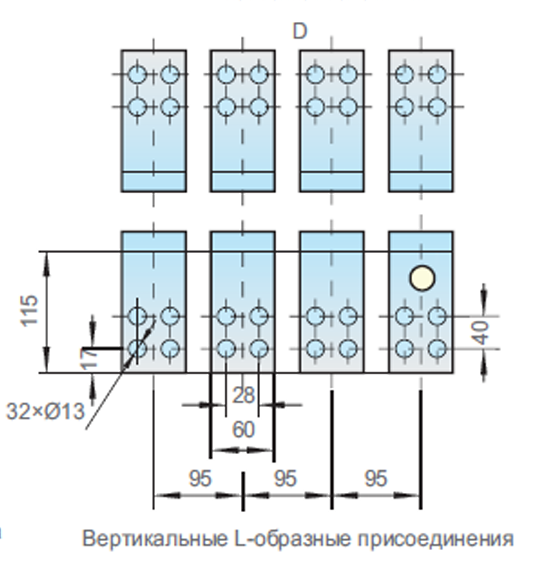

При необходимости изменения вертикальных присоединений на горизонтальные по месту установки выключателя следует повернуть присоединения на 90°.
| In (A) | a (mm) |
|---|---|
| 630 | 10 |
| 800-1600 | 15 |
| 2000 | 20 |

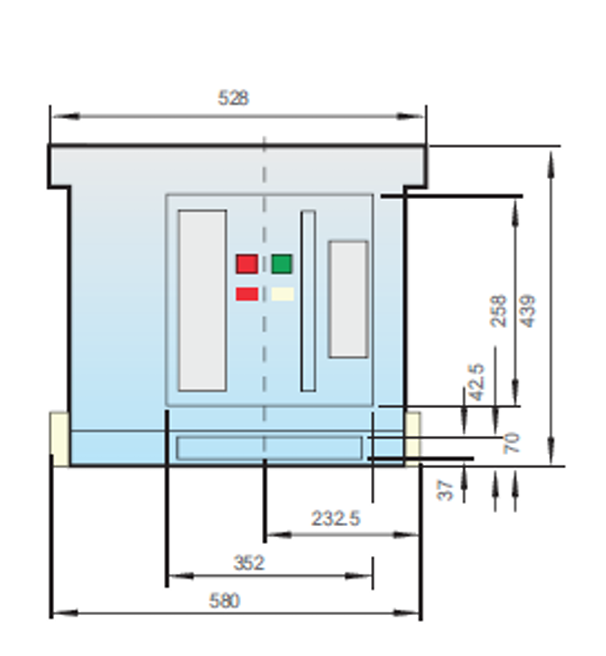

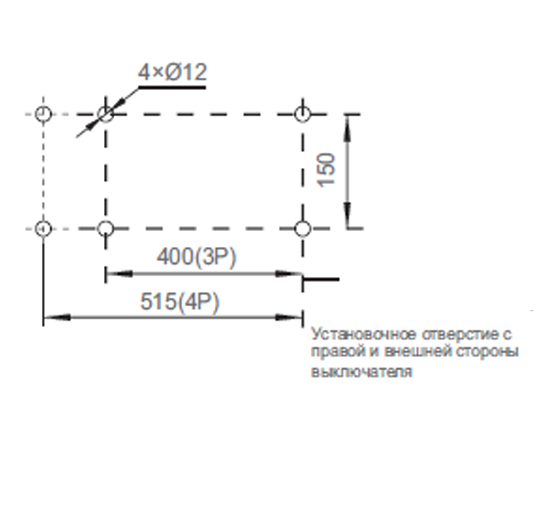

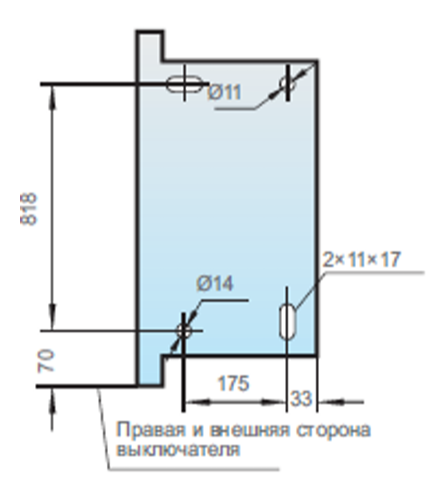

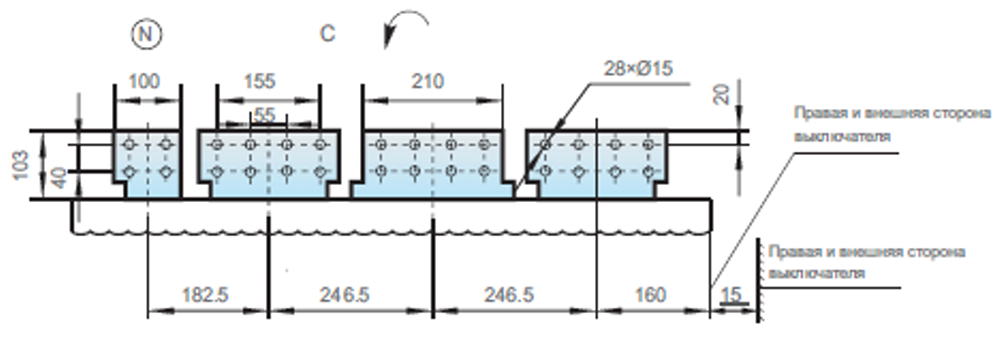

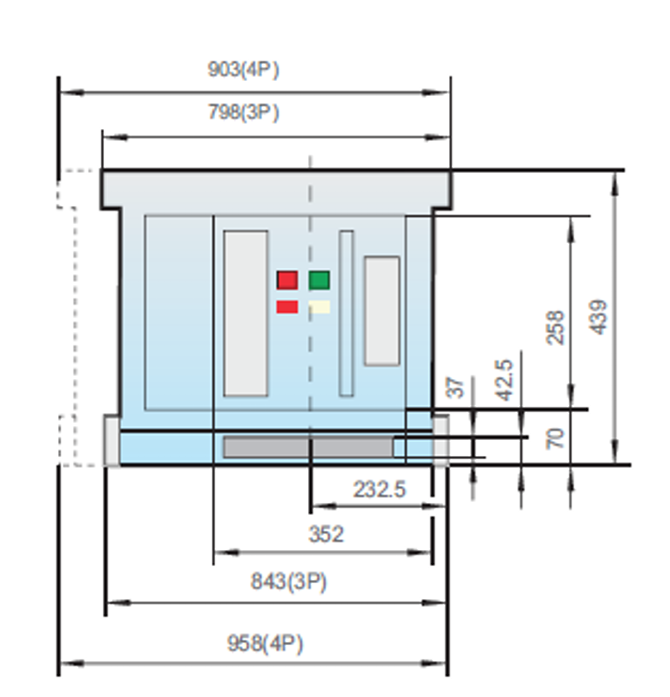

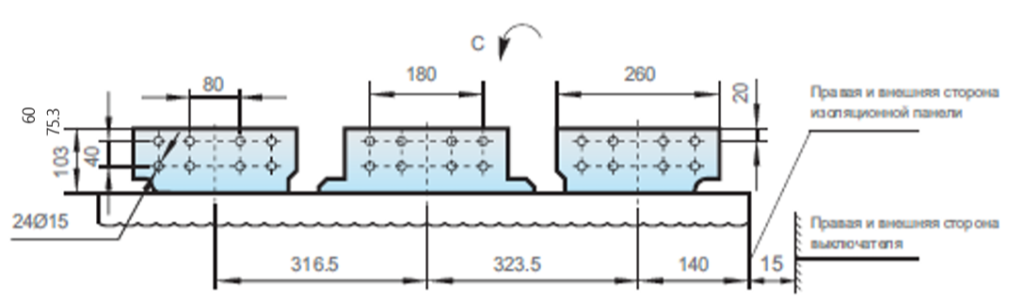

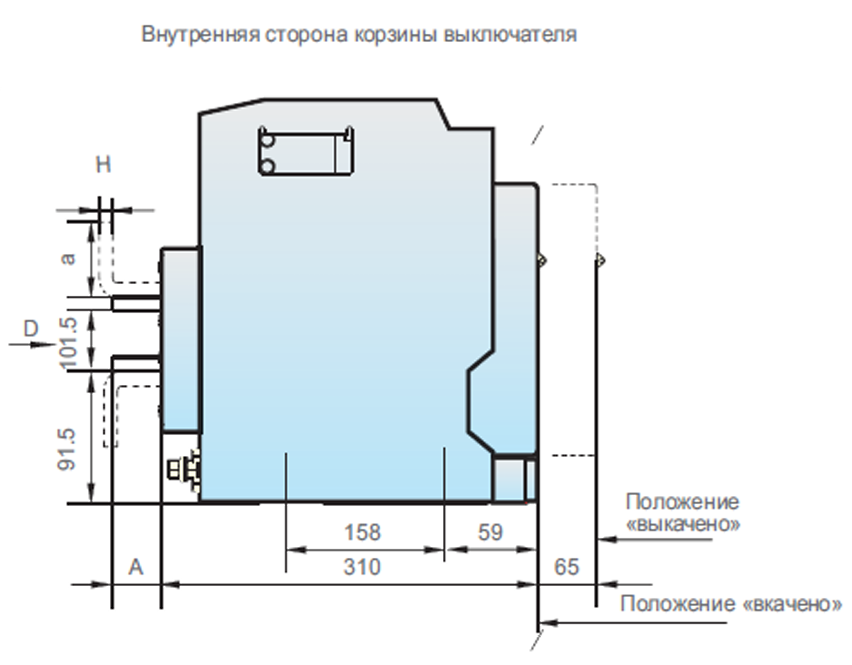

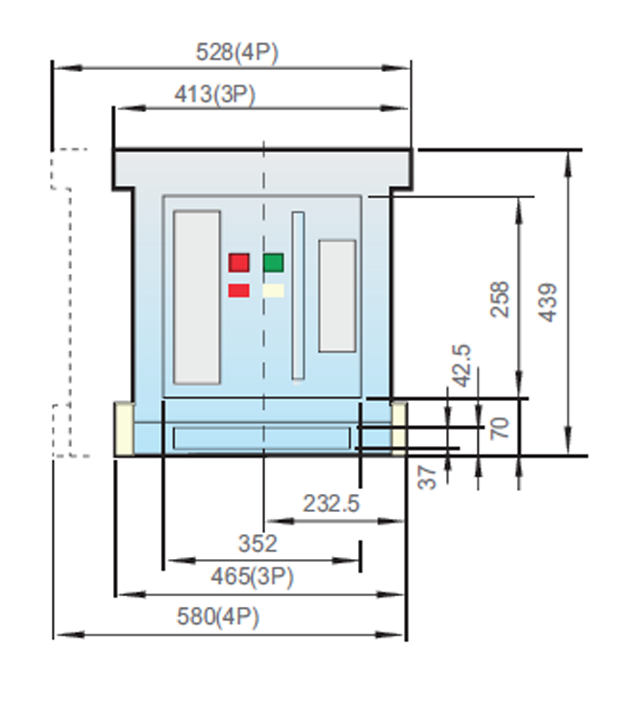

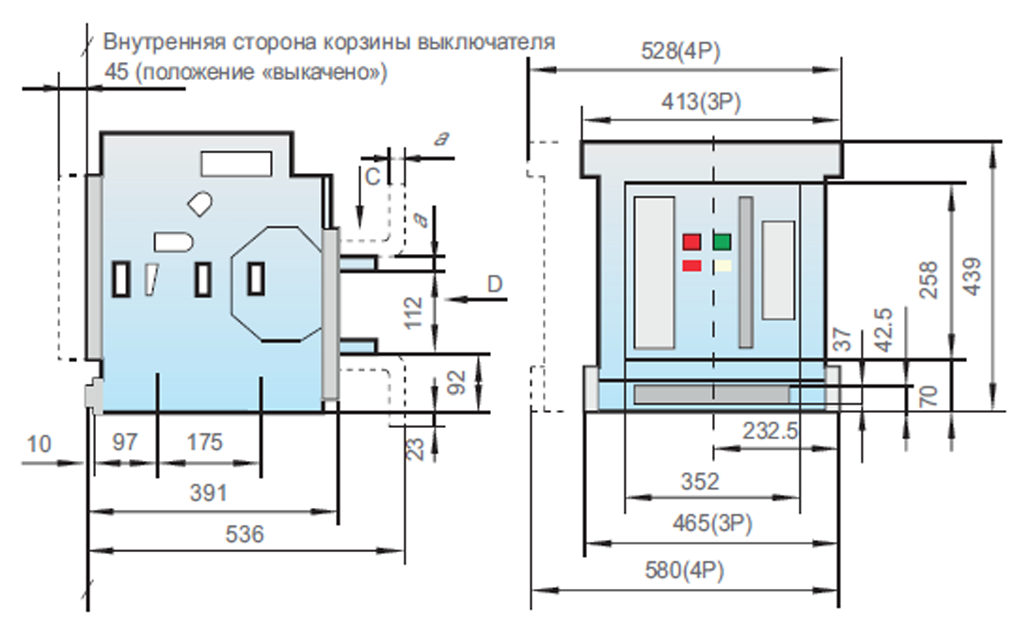

| In (A) | a (mm) |
|---|---|
| 2000-2500 | 20 |
| 3200 | 30 |
| In (A) | a (mm) |
|---|---|
| 2000-2500 | 20 |
| 3200 | 30 |
| In (A) | a (mm) |
|---|---|
| 2000-2500 | 20 |
| 3200 | 30 |
| In (A) | a (mm) |
|---|---|
| 2000-2500 | 20 |
| 3200 | 30 |

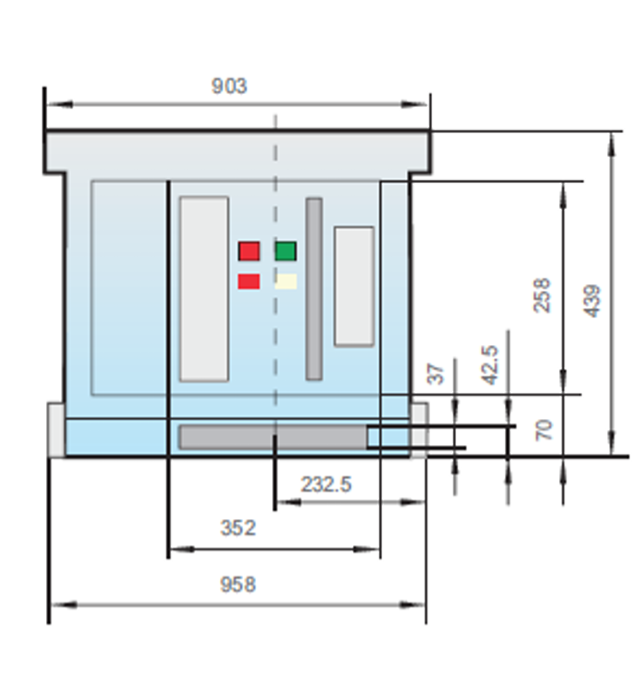

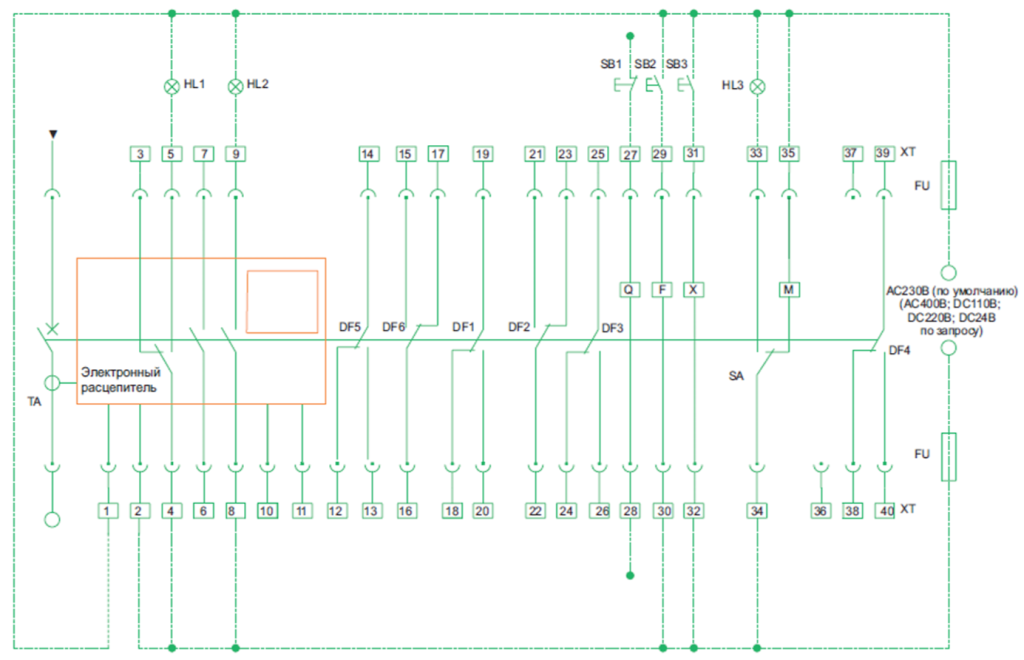

HL2: Индикатор состояния «включен»
HL3: Индикатор взвода пружины
SB1: Кнопка расцепителя минимального напряжения
SB2: Кнопка независимого расцепителя
SB3: Кнопка включения
Q: Расцепитель минимального напряжения
F: Независимый расцепитель
X: Электромагнит включения
M: Мотор-редуктор
DF1-DF4: Вспомогательные контакты
1#, 2#: Источник питания
3#, 4#, 5#: Контакт аварийного срабатывания (4# общая точка, ток контакта 5 A, AC230B)
6#, 7#: Клеммы присоединения внешнего трансформатора тока защиты нейтрали
8#, 9#: Выводы индикатора состояния «включен» (AC400B, 1 A)
27#, 28#: Выводы расцепителя минимального напряжения (присоединить к силовой цепи)
29#, 30#: Выводы независимого расцепителя
31#, 32#: Выводы электромагнита включения
33#, 34#, 35#: Выводы мотор-редуктора
18#÷26#, 38#÷40#: Выводы вспомогательных контактов (AC230B, 5 A)
Примечание: части схемы, выделенные пунктирной линией, подключает заказчик.
HL2: Индикатор состояния «включен»
HL3: Индикатор взвода пружины
SB1: Кнопка расцепителя минимального напряжения
SB2: Кнопка независимого расцепителя
SB3: Кнопка включения
Q: Расцепитель минимального напряжения
F: Независимый расцепитель
X: Электромагнит включения
M: Мотор-редуктор
DF1-DF6: Вспомогательные контакты
1#, 2#: Источник питания электронного расцепителя
3#, 4#, 5#: Контакт индикации аварии (4# общая точка, ток контакта 5 A, AC230B)
6#, 7#: Клеммы присоединения внешнего трансформатора тока защиты нейтрали
8#, 9#: Выводы индикатора состояния «включен» (AC400B, 1 A)
12#÷26#: Выводы вспомогательных контактов (AC230B, 1 A)
27#, 28#: Выводы расцепителя минимального напряжения (присоединить к силовой цепи)
29#, 30#: Выводы независимого расцепителя
31#, 32#: Выводы электромагнита включения
33#, 34#: Индикатор взвода пружины
34#, 35#: Мотор-редуктор
38#÷40#: Выводы вспомогательных контактов (AC230B, 5 A)
Примечание: части схемы, выделенные пунктирной линией, подключает заказчик.

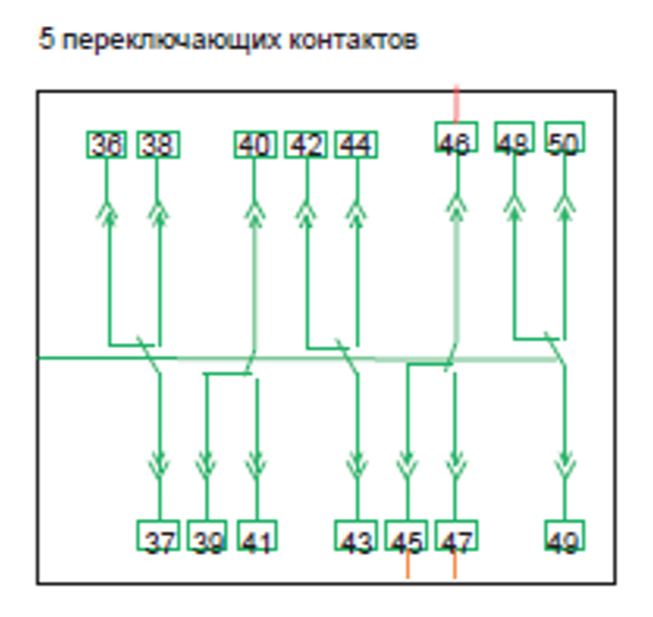

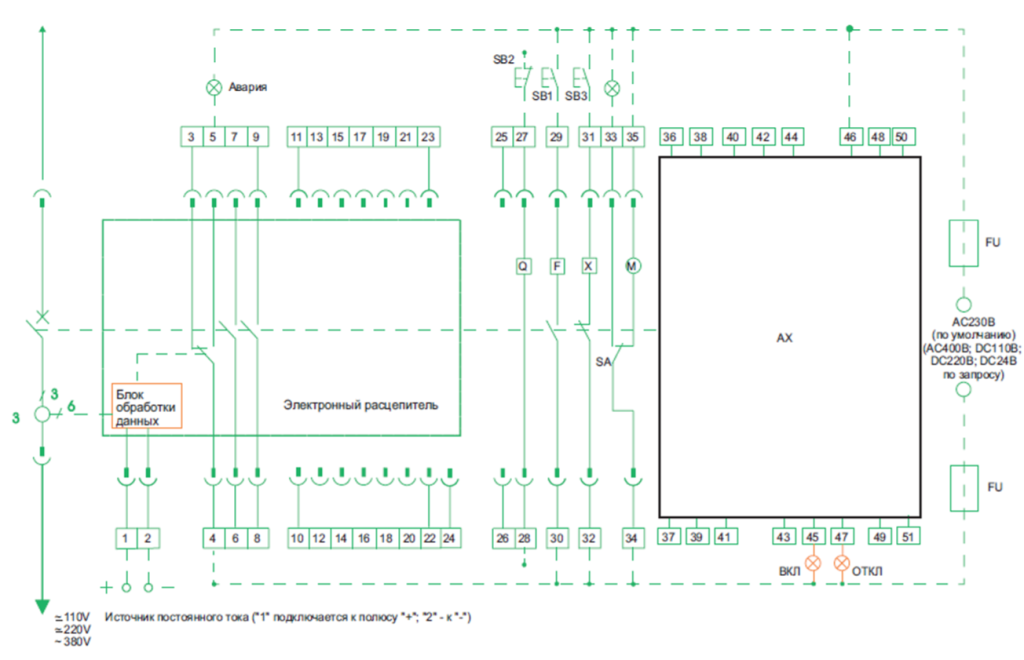

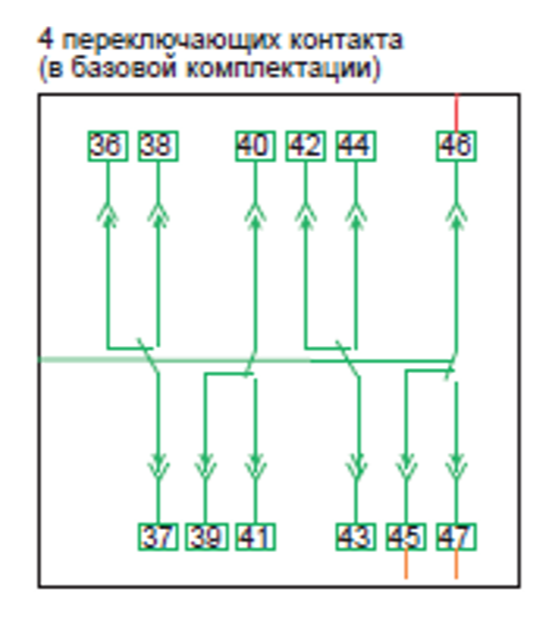

Блоки вспомогательных контактов, устанавливаемых пользователем
SB1: Кнопка независимого расцепителяSB2: Кнопка расцепителя минимального напряжения
SB3: Кнопка включения
Q: Расцепитель минимального напряжения
F: Независимый расцепитель X: Выводы электромагнита включения
M: Мотор-редуктор
XT: Клеммник
SA: Переключающий контакт
Примечание: если напряжения для расцепителей
Q, F, X различны, то их цепи управления должны присоединяться к соответствующим источникам питания.
1#, 2#: Источник питания электронного расцепителя
3#, 4#, 5#: Контакт индикации аварии (4# общая точка)
6#, 7#, 8#, 9#: Вспомогательные контакты, НО
10#÷24#: Резерв
25#, 26#: Присоединяются к трансформатору тока (необязательно)
27#, 28#: Выводы расцепителя минимального напряжения (присоединить к силовой цепи)
29#, 30#: Выводы независимого расцепителя
31#, 32#: Выводы электромагнита включения
33#, 34#: Индикатор взвода пружины
34#, 35#: Мотор-редуктор
36#, 51#: Выводы вспомогательных контактов
Примечания по вспомогательным цепям:
a. Цепи, обозначенные пунктирной линией, присоединяются пользователем.
b. Выводы 6#, 7# НЗ контакта могут быть подключены по усмотрению пользователя.
c. Вывод 35# может присоединяться непосредственно к питанию (автоматический взвод) или через НО кнопку (взвод пружины выполняется при нажатии на эту кнопку).
d. 21#÷24# предназначен только для подключения дисплеям функционального счетчика.

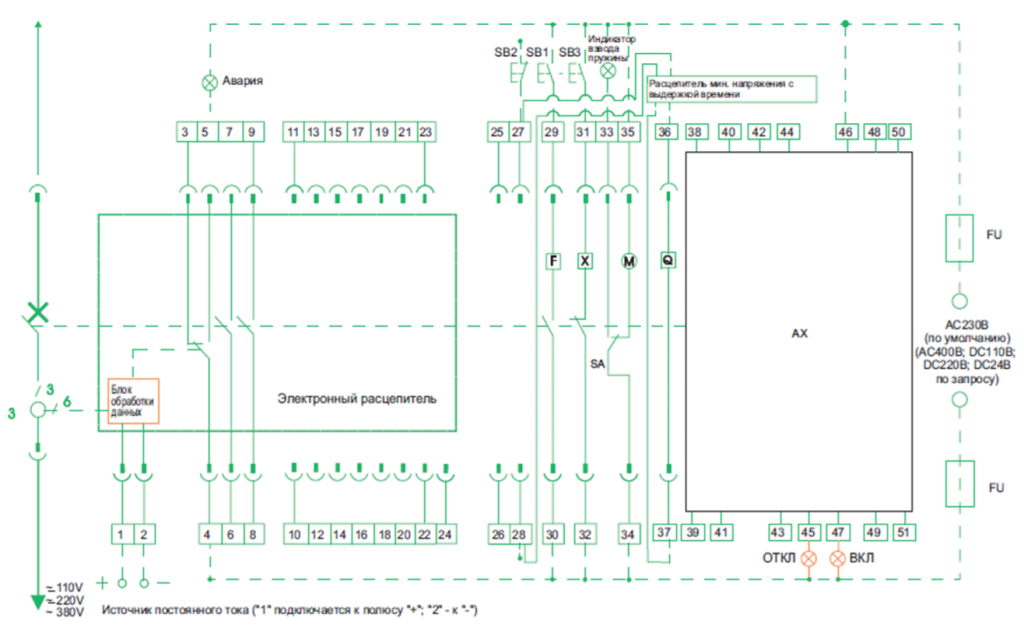

Блоки вспомогательных контактов, устанавливаемых пользователем
SB1: Кнопка независимого расцепителяSB2: Кнопка расцепителя минимального напряжения
SB3: Кнопка включения
Q: Расцепитель минимального напряжения
F: Независимый расцепитель
X: Выводы электромагнита включения
M: Мотор-редуктор
XT: Клеммник
SA: Переключающий контакт
Примечание: если напряжения для расцепителей
Q, F, X различны, то их цепи управления должны присоединяться к соответствующим источникам питания.
1#, 2#: Источник питания электронного расцепителя
3#, 4#, 5#: Контакт индикации аварии (4# общая точка)
6#, 7#, 8#, 9#: Вспомогательные контакты, НО
10#÷24#: Резерв
25#, 26#: Присоединяются к трансформатору тока (необязательно)
27#, 28#: Выводы расцепителя минимального напряжения (присоединить к силовой цепи)
29#, 30#: Выводы независимого расцепителя
31#, 32#: Выводы электромагнита включения
33#, 34#: Индикатор взвода пружины
34#, 35#: Мотор-редуктор
36#, 37#: Выводы минимального расцепителя напряжения с задержкой
38#÷51#: Выводы вспомогательных контактов
Примечания по вспомогательным цепям:
a. Цепи, обозначенные пунктирной линией, присоединяются пользователем.
b. Выводы 6#, 7# НЗ контакта могут быть подключены по усмотрению пользователя.
c. Вывод 35# может присоединяться непосредственно к питанию (автоматический взвод) или через НО кнопку (взвод пружины выполняется при нажатии на эту кнопку).
d. 21#÷24# предназначен только для подключения дисплеям функционального счетчика.
a. Температура эксплуатации и хранения от -5 до +40°C. Среднее значение в течение 24 часов не должно превышать +35°C.
b. Высота над уровнем моря: ≤ 2000 м. Степень загрязнения: 3.
c. На месте монтажа относительная влажность не должна превышать 50% при макс. температуре +40 °С, более высокая относительная влажность допускается при более низкой температуре. Например, относительная влажность может составлять 90% при +20 °С, необходимо принять специальные меры для предотвращения выпадения росы.
