Описание
Устройства автоматического ввода резерва NXZM, 63-800А (АВР)
Устройства автоматического ввода резерва (АВР) серии NXZ(H)M используются в трехфазных сетях переменного тока частотой 50 Гц с номинальным напряжением 400 В и ниже при номинальном токе до 800 А. Они могут автоматически переключать одну или несколько цепей нагрузки с одного источника питания на другой для обеспечения непрерывного питания подключенного оборудования.
Соответствуют требованиям ГОСТ IEC 60947-1-2014 «Аппаратура распределения и управления низковольтная. Часть 1. Общие правила», ГОСТ IEC 60947-6-1-2005 «Аппаратура распределения и управления низковольтная. Часть 6. Аппаратура многофункциональная. Раздел 1. Аппаратура коммутационная переключения», ГОСТ 30011.1-2012 (IEC 60947-1:2004) «Аппаратура распределения и управления низковольтная. Часть 6. Аппаратура многофункциональная. Раздел 1. Аппаратура коммутационная автоматического переключения. Подраздел 8.3»

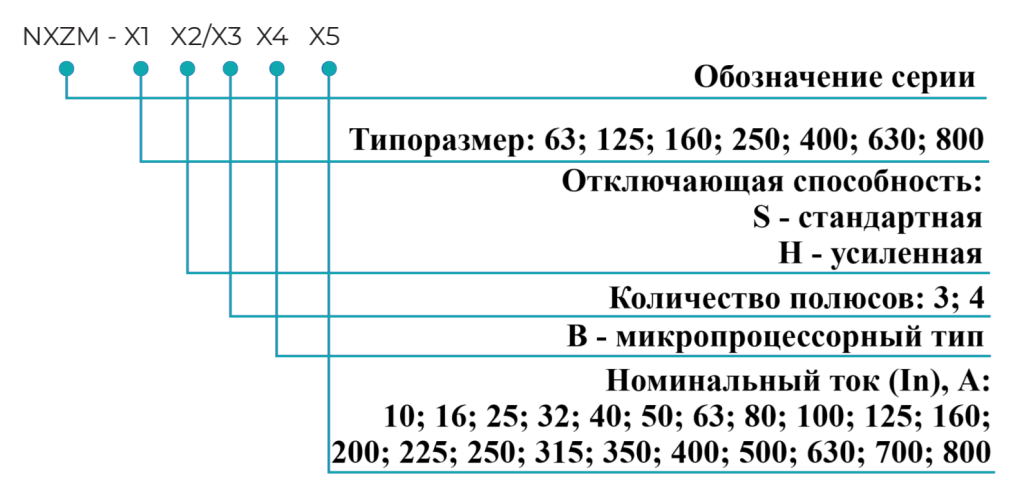

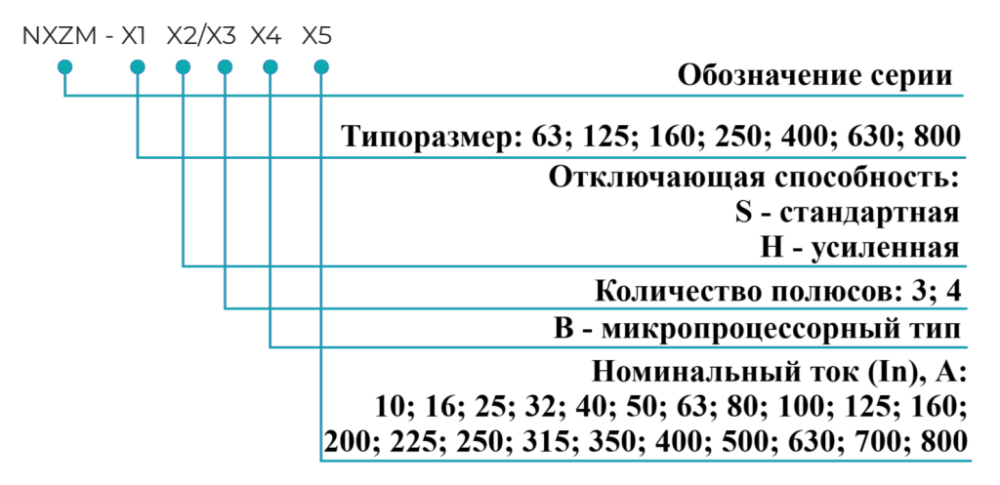

| Тип | NXZM-63 | NXZM-125 | NXZM-160 | NXZM-250 | NXZM-400 | NXZM-630 | NXZM-800 |
|---|---|---|---|---|---|---|---|
| Номинальный ток (In), A | 10, 16, 25, 32, 40, 50, 63 | 63, 80, 100, 125 | 125, 160 | 160, 180, 200, 225, 250 | 250, 315, 350, 400 | 400, 500, 630 | 630, 700, 800 |
| Номинальное напряжение (Ue), В | 400АС | ||||||
| Номинальное напряжение изоляции (Ui), В | 800АС | 800АС | 800АС | 1000АС | 1000АС | 1000АС | 1000АС |
| Номинальное импульсное выдерживаемое напряжение (Uimp), кВ | 8 | ||||||
| Категория применения | AC-33B | ||||||
| Количество полюсов | 3, 4 | ||||||
| Номинальная наибольшая включающая способность (Icm), кА, ударн. |
S: 52,5 H: 105 |
S: 52,5 H: 105 |
S: 73,5 H: 105 |
S: 73,5 H: 105 |
S: 105 H: 147 |
S: 105 H: 147 |
S: 105 H: 165 |
| Номинальная наибольшая отключающая способность (Icn), кA |
S: 25 H: 50 |
S: 25 H: 50 |
S: 35 H: 50 |
S: 35 H: 50 |
S: 50 H: 70 |
S: 50 H: 70 |
S: 50 H: 75 |
| Общая износостойкость, циклов ВО | 10 000 | 10 000 | 8000 | 6000 | 4000 | 4000 | 4000 |
| Электрическая износостойкость, циклов ВО | 2000 | 2000 | 2000 | 2000 | 1500 | 1500 | 1000 |
| Тип устройства | Тип B (микропроцессорный) | ||||||
| Рабочее время переключения контактов, с | 2,8x (1±10%) | 2,8x (1±10%) | 3,3x (1±10%) | 3,3x (1±10%) | 3,5x (1±10%) | 3,5x (1±10%) | 4x (1±10%) |
| Тип дисплея | Встроенный, выносной | ||||||
| Номинальное напряжение управления (Us), В | 230АС при 50Гц | ||||||
| Диапазон напряжения управления | (85÷110)%Ue | ||||||
| Функция | Тип А (стандартный) | Тип B (микропроцессорный) |
|---|---|---|
| Ручное/автоматическое переключение | ■ | ■ |
| Положение главных контактов | ||
| Положение питания от основного источника | ■ | ■ |
| Положение питания от резервного источника | ■ | ■ |
| Положение «выключено» | ■ | ■ |
| Автоматическое управление | ||
| Контроль основного источника питания | ■ Отключение/обрыв фазы напряжения, пониженное напряжение, повышенное напряжение | ■ Отключение/обрыв фазы напряжения, пониженное напряжение, повышенное напряжение |
| Контроль резервного источника питания | ■ Отключение/обрыв фазы напряжения, пониженное напряжение, повышенное напряжение | ■ Отключение/обрыв фазы напряжения, пониженное напряжение, повышенное напряжение |
| Автоматическое переключение и неавтоматическое восстановление работы | ■ | ■ |
| Сеть - сеть | ■ | ■ |
| Сеть - генератор | - | |
| Переключение при обнаружении отключения/обрыва фазы напряжения | ■ | ■ |
| Переключение при пониженном напряжении | ■ | ■ |
| Переключение при повышенном напряжении | ■ | ■ |
| Регулируемая задержка переключения | ■ | ■ |
| Задержка переключения | 0-180 с, регулируемая | 0-180 с, регулируемая |
| Задержка возврата в исходное положение | 0-180 с, регулируемая | 0-180 с, регулируемая |
| Управление генератором | ■ | ■ |
| Связь с противопожарной системой | ■ | ■ |
| Обратная связь от противопожарной системы | ■ | ■ |
| Переключение включено/выключено/отключено | ||
| Индикация питания от основного/резервного источника | ■ | ■ |
| Индикация настройки параметров | ■ | ■ |
| Индикация ложного переключения | ■ | ■ |
| Другое | ||
| Функция обмена данными | Опционально | Опционально |
| Дисплей | ■ Светодиодный | ■ Светодиодный |

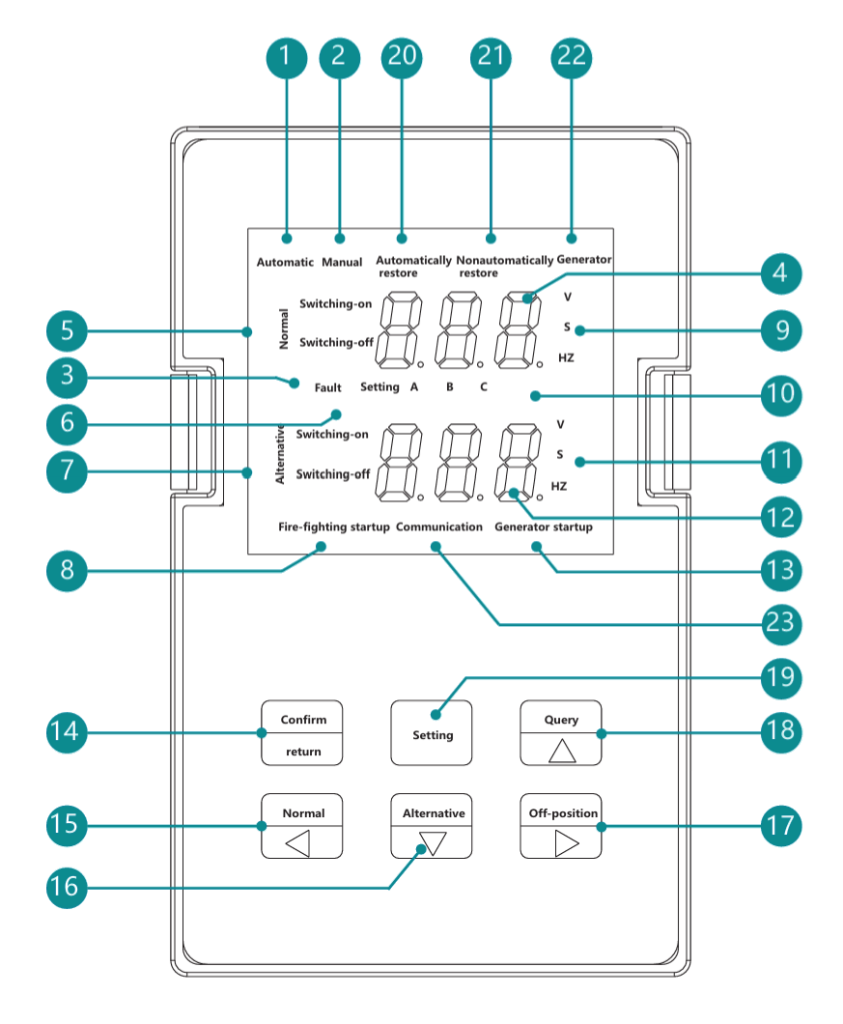

2 Индикатор ручного режима работы
3 Индикатор неисправности: индикатор загорается при отказе или срабатывании аппарата защиты при коротком замыкании (устройства класса РС, не предназначенные для отключения токов КЗ, не имеет этой функции)
4 Поле отображения значения напряжения основного источника питания и времени задержки переключения
5 Индикация включения, выключения основного источника питания: при отказе основного источника индикатор «основного источника питания» будет мигать
6 Индикатор установки параметров
7 Индикация включения, выключения резервного источника питания: при отказе резервного источника индикатор «резервного источника питания» будет мигать
8 Индикация включения противопожарной системы
9 Единицы измерения напряжения, времени и частоты основного источника питания
10 Фаза А, В, С
11 Единицы измерения напряжения, времени и частоты резервного источника питания
12 Поле отображения значения напряжения резервного источника питания и времени задержки переключения
13 Индикация запуска генератора
14 Кнопка «Подтверждение/Возврат». В режиме настройки: для сохранения значения параметра и выхода; в режиме связи с противопожарной системой: возврат в стандартный режим работы
15 Кнопка включения основного источника питания: в режиме ручного управления и при нормальных параметрах напряжения основного источника питания нажмите эту кнопку, чтобы принудительно перевести переключатель в положение работы от основного источника; в режиме настройки эта кнопка используется для перехода в меню на страницу вверх
16 Кнопка включения резервного источника питания: в режиме ручного управления и при нормальных параметрах напряжения резервного источника питания нажмите эту кнопку, чтобы принудительно перевести переключатель в положение работы от резервного источника; в режиме настройки эта кнопка используется для перехода в меню на страницу вниз
17 Кнопка переключения: в ручном режиме управления, если напряжение любого из двух источников питания находится в норме, нажмите эту кнопку, чтобы перевести устройство в положение «выключения»; в режиме настройки данная кнопка используется для уменьшения значения параметра
18 Кнопка запроса кода ошибки: при индикации неисправности на экране дисплея нажмите эту кнопку, чтобы вывести код ошибки; в режиме настройки эта кнопка используется для увеличения значения параметра
19 Кнопка настройки: нажмите эту кнопку для входа в меню настройки параметров устройства
20 Индикация автоматического переключения и восстановления работы от основного источника
21 Индикация автоматического переключения и ручного восстановления работы от основного источника
22 Индикация генератора (автоматическое переключение и восстановление работы от основного источника) Индикация состояния обмена данными

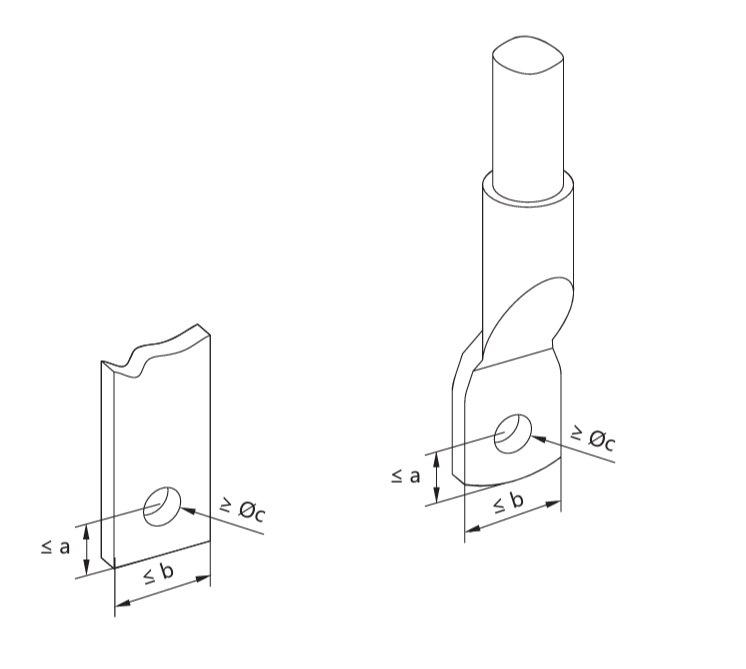

| Модель изделия | a | b | c | Момент затяжки |
|---|---|---|---|---|
| NXZM/NXZHM-63 | 8,0 | 17,5 | 6,5 | 4 Н·м |
| NXZM/NXZHM-125 | ||||
| NXZM/NXZHM-160 | 7,5 | 16 | 8,5 | 10 Н·м |
| NXZM/NXZHM-250 | 10 | 23,5 | 8,5 | 12 Н·м |
| NXZM/NXZHM-400 | 10,5 | 30,5 | 11,5 | 30 Н·м |
| NXZM/NXZHM-630 | ||||
| NXZM/NXZHM-800 | 15 | 43 | 14 | 40 Н·м |

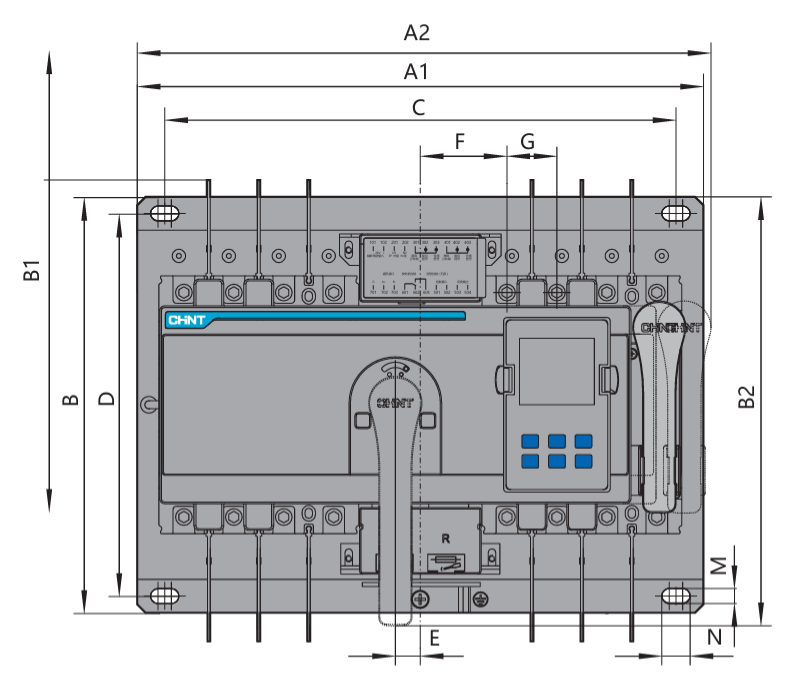

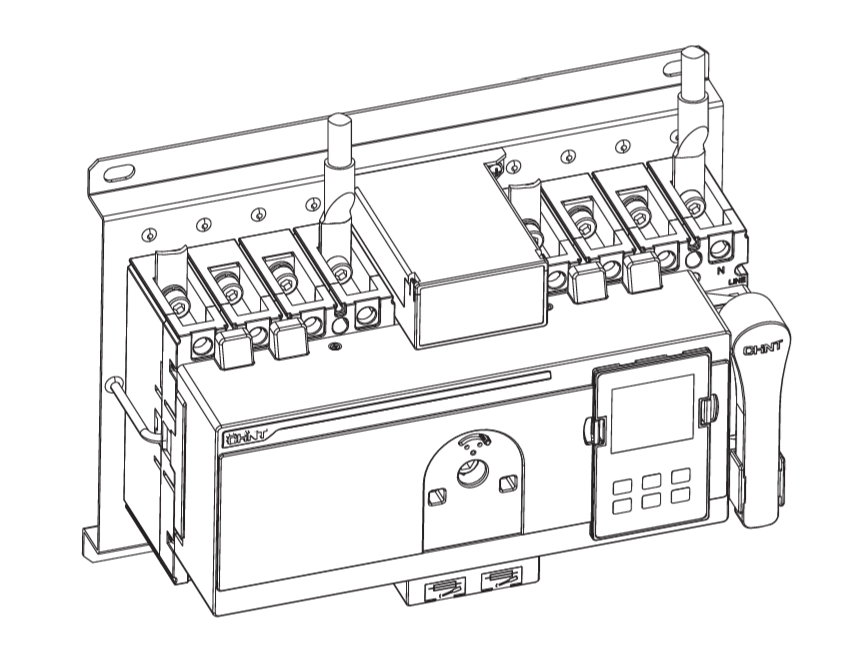

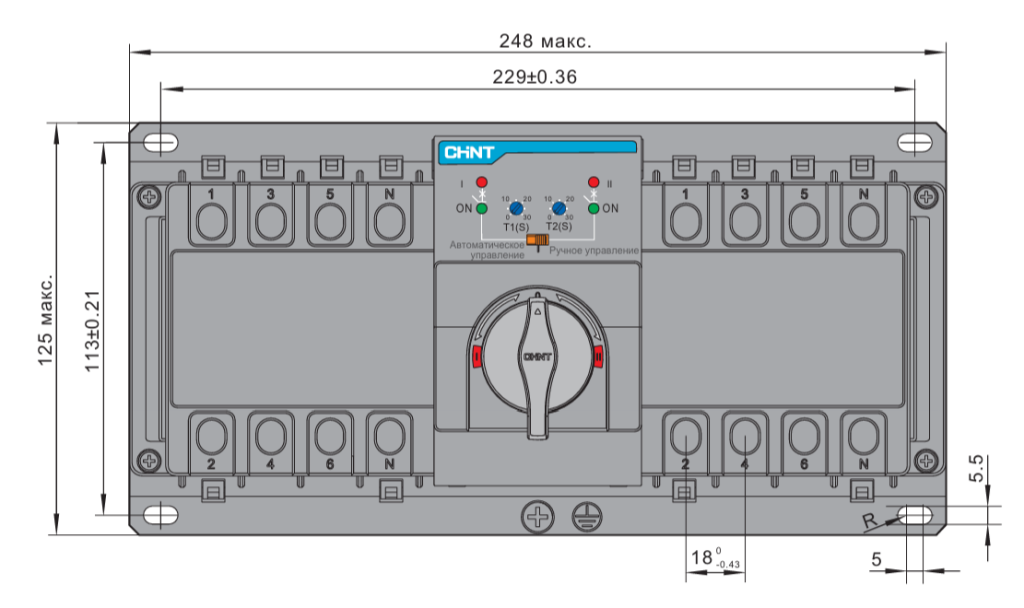

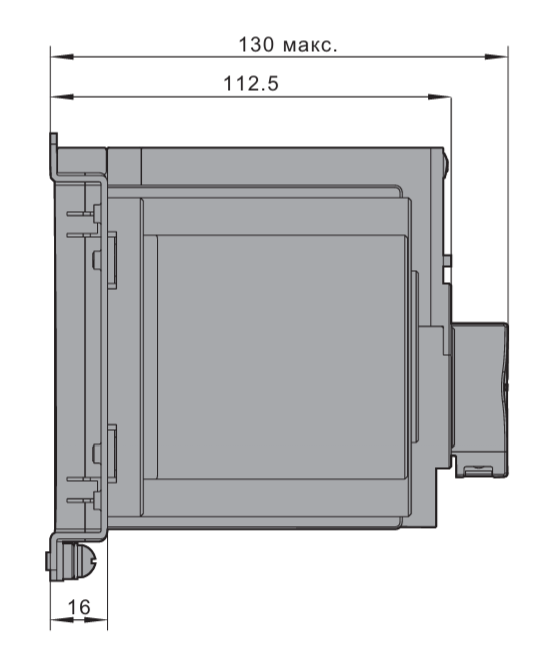

В качестве примера взято 4-полюсное устройство АВР

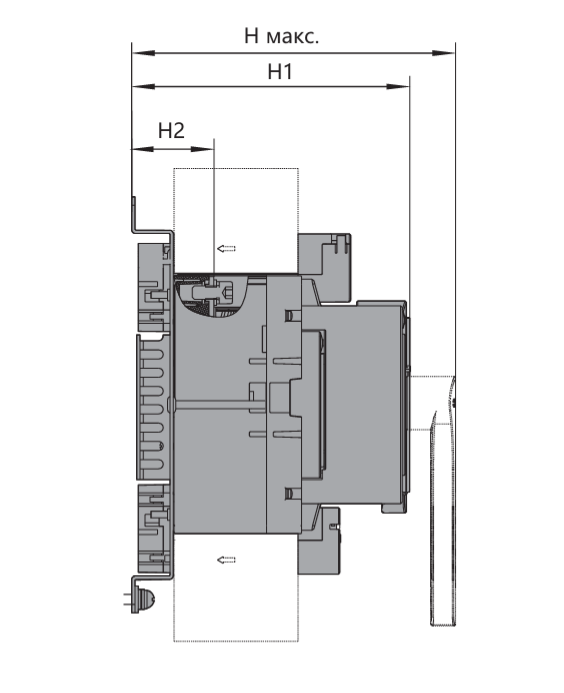

| Серия | A1 | A2 | B | B1 | В2 | С | D | E | F | G | H | H1 | H2 | M | N | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4Р | 3Р | 4Р | 3Р | 4Р | 3Р | S | H | S | H | S | H | |||||||||
| NXZM-63, 125 | 300 | 312 | 240 | 230 | 223 | 267 | 220 | 12,5 | 0 | 51,5 | 64 | 25 | 178 | 190 | 151 | 161 | 47 | 56 | 9 | 17 |
| NXZM-160 | 340 | 345 | 250 | 245 | 240 | 307 | 230 | 15 | 0 | 52 | 67 | 30 | 167 | 195 | 152 | 180 | 50 | 9 | 17 | |
| NXZM-250, 320 | 390 | 393 | 250 | 367 | 240 | 357 | 230 | 17,5 | 0 | 60 | 77,5 | 35 | 181 | 216 | 155 | 190 | 49 | 50 | 9 | 17 |
| NXZM-400, 630 | 535 | 540 | 334 | 464 | 342 | 475 | 304 | 24 | 0 | 0 | 108 | 44 | 234 | 198 | 198 | 11 | 26 | |||
| NXZM-800 | 660 | 663 | 344 | 477 | 344 | 600 | 314 | 29 | 0 | 106 | 135 | 58 | 238 | 203 | 68 | 11 | 26 | |||

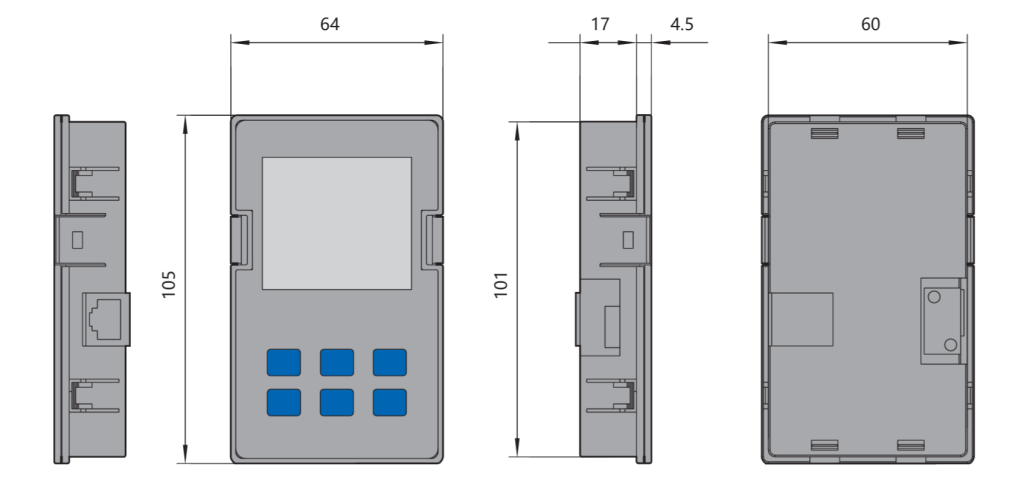

Габаритные размеры выносного модуля (мм)
▶ Источники питания подключается сверху устройства АВР; нагрузка подключается снизу. Устройство АВР может устанавливаться вертикально или горизонтально.
▶ При подключении устройства АВР важно соблюдать правильность чередования фаз и проводника N. Кабели подключения должны представлять собой одну жилу, покрытую ПВХ-оболочкой, или медную шину аналогичного сечения.
1. Температура окружающей среды: от -5 до +40 °C.
2. Возможен заказ специального исполнения устройств для эксплуатации при температурах от -25 до +70°C, которые также следует применять с учетом коэффициентов, приведенных в таблицах изменения номинальных параметров.
3. Высота над уровнем моря: до 2000 м.
4. При необходимости работы на высоте, превышающей 2000 м, изделие следует использовать с учетом значений, приведенных в таблице снижения номинальных характеристик на разных высотах.
5. Атмосферные условия: Относительная влажность воздуха не должна превышать 50% при температуре окружающей среды +40 °C. Относительная влажность может быть выше при меньших значениях температур. Среднемесячная максимальная относительная влажность в самый влажный месяц не должна превышать 90%, а среднемесячная минимальная температура должна быть равной +20 °C.
6. Следует предусмотреть специальные меры предотвращения образования конденсата при изменении температуры.
7. Степень загрязнения: 3.
8. Категория установки:
- выключателя главной цепи: IV;
- выключателя вторичной цепи: III;
- устройства АВР: II.
- электромагнитная совместимость (ЭМС): AC-33B;
- устойчивость к электростатическим разрядам (МЭК 61000-4-2): уровень 2;
- устойчивость к электромагнитным помехам в радиочастотном диапазоне (МЭ К 61000-4-3): уровень 3;
- кратковременные выбросы во время переходных процессов (МЭК 61000-4-4 ): уровень 3;
- броски напряжения (МЭК 61000-4-5): уровень 3;
- устойчивость к электромагнитным помехам в радиочастотном диапазоне (МЭ К 61000-4-6): уровень 3;
- класс излучения помех (CISPR11): класс B.
