Рубильники на 2 положения NH40(W)
Выключатели-разъединители серии NH40 предназначены для применения в сетях 50/60 Гц, напряжением до 690 В переменного тока и до 440 В постоянного тока. При условных тепловых токах до 3150 А. Используются для нечастого включения и отключения цепи и изоляции источника электроснабжения.
Совместимые стандарты:
Соответствуют требованиям ГОСТ IEC 60947-1-2014 «Аппаратура распределения и управления низковольтная.
Часть 1. Общие правила», ГОСТ Р 50030.3-2012 (МЭК 60947-3:2008) «Аппаратура распределения и управления низковольтная.
Часть 3. Выключатели, разъединители, выключатели-разъединители и комбинации их с предохранителями», ГОСТ IEC 609475-1-2014 «Аппаратура распределения и управления низковольтная.
Часть 5-1. Аппараты и коммутационные элементы цепей управления. Электромеханические устройства цепей управления».

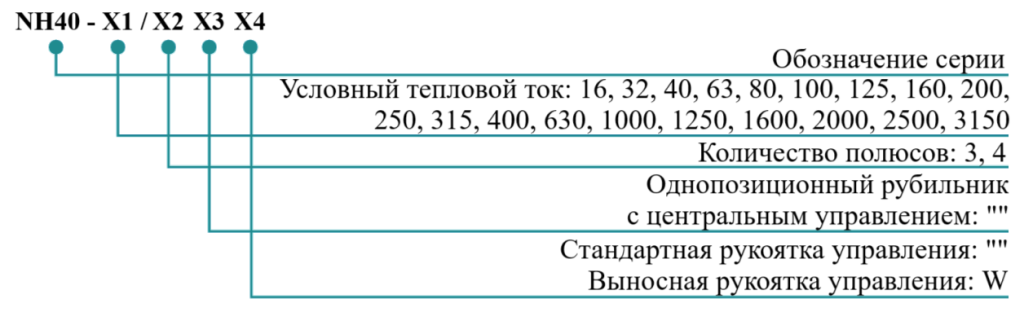

Пример наименования:
1. Выключатель-разъединитель NH40-100/3W, 3P, 100А, выносная рукоятка управления
Выключатель-разъединитель серии NH40, условный тепловой ток 100А, 3-х полюсный с центральным управлением с выносной рукояткой.
2. Выключатель-разъединитель NH40-1600/3, 3P, 1600А, стандартная рукоятка управления
Выключатель-разъединитель серии NH40, условный тепловой ток 1600А, 3-х полюсный с центральным управлением со стандартной рукояткой.
3. Выключатель-разъединитель NH40-200/4W, 4P, 200А, выносная рукоятка управления
Выключатель-разъединитель серии NH40, условный тепловой ток 200А, 4-х полюсный с центральным управлением с выносной рукояткой.
| Ток термической стойкости (Ith), A | 16 | 32 | 40 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 630 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Соответствующий предохранитель (Ie), A | 16 | 32 | 40 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 630 | |
| Номинальное напряжение изоляции (Ui), В | 1000 | |||||||||||||
| Номинальный ток (In), A | 400В AC21B | 16 | 32 | 40 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | - | - | - |
| 400В AC22B | - | - | - | - | - | - | - | - | - | - | 315 | 400 | 630 | |
| 400В AC23A | - | - | - | - | - | - | 125 | 160 | 200 | 250 | 315 | 400 | 630 | |
| 690В AC21B | 16 | 32 | 40 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | - | - | - | |
| 690В AC22B | - | - | - | - | - | - | - | - | - | - | 200 | 250 | 315 | |
| 690В AC23A | - | - | - | - | - | - | 50 | 63 | 70 | 80 | 125 | 160 | 200 | |
| Приводное усилие (N) | 30~50 | 40~60 | 65~100 | |||||||||||
| Ток термической стойкости (Ith), A | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | |
|---|---|---|---|---|---|---|---|
| Соответствующий предохранитель (Ie), A | 1000 | 1250 | 2×800 | 2×1000 | 2×1250 | ||
| Номинальное напряжение изоляции (Ui), В | 1000 | ||||||
| Номинальный ток (In), A | 400В AC22В | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
| 400В AC23А | - | - | - | - | - | - | |
| 690В AC22B | 800 | 800 | 1000 | 1600 | 1600 | 2000 | |
| 690В AC23A | - | - | - | - | - | - | |
| Приводное усилие (N) | 200~300 | ||||||

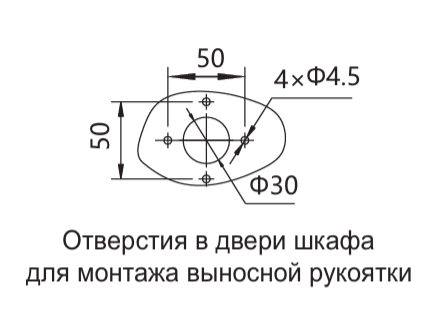

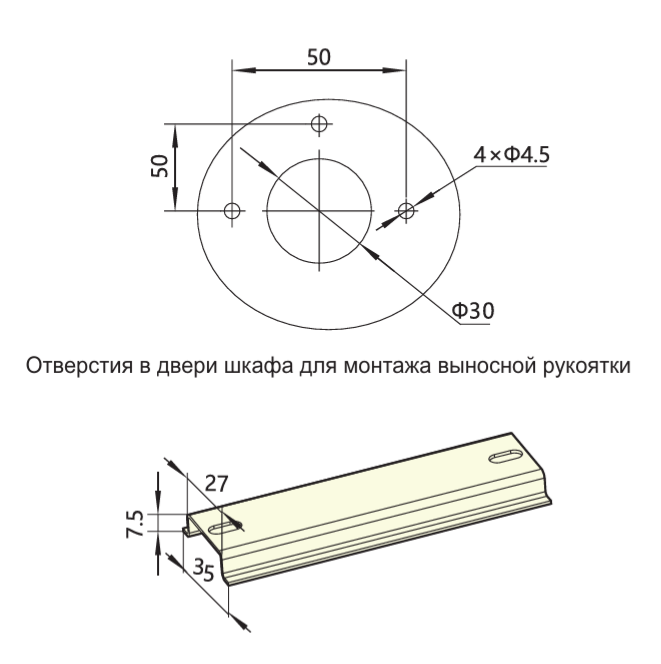

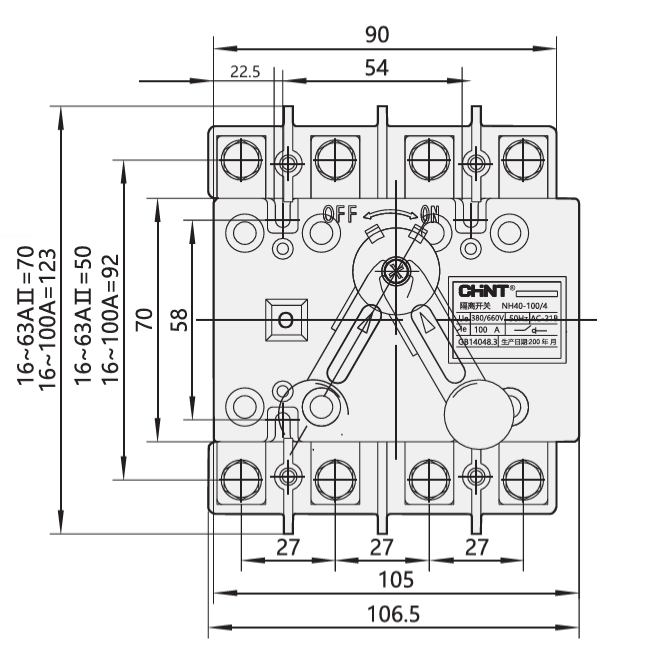

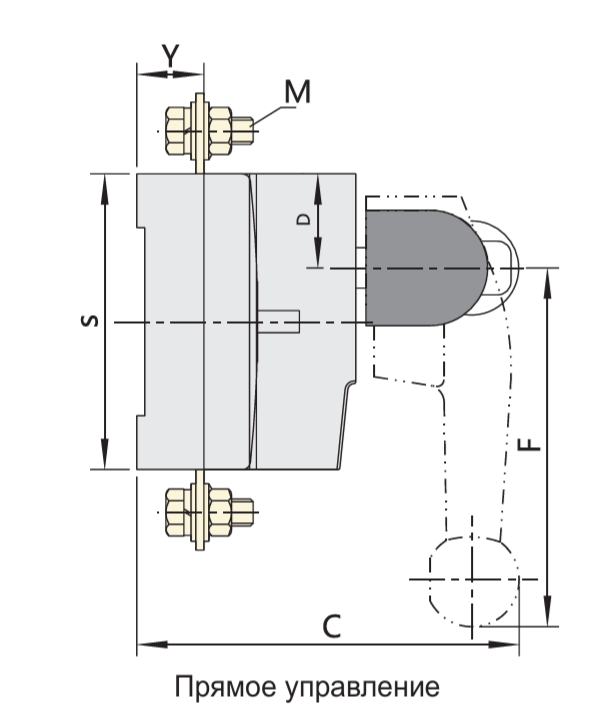

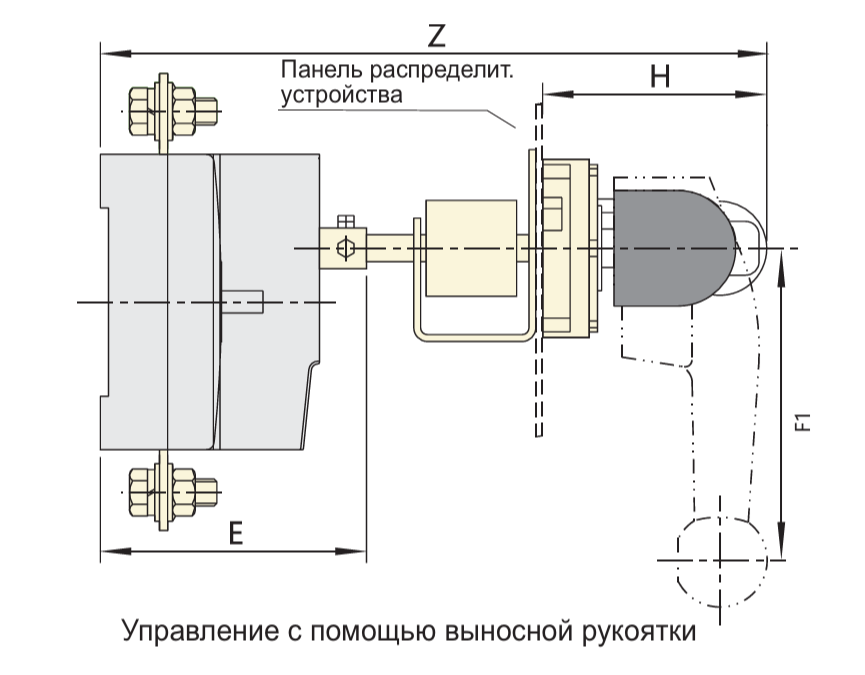

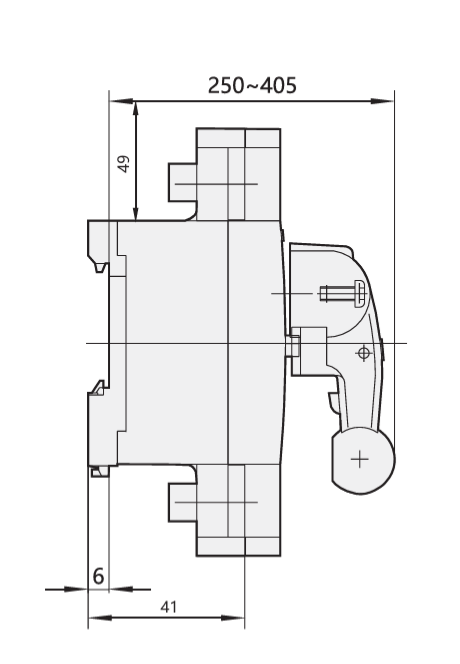

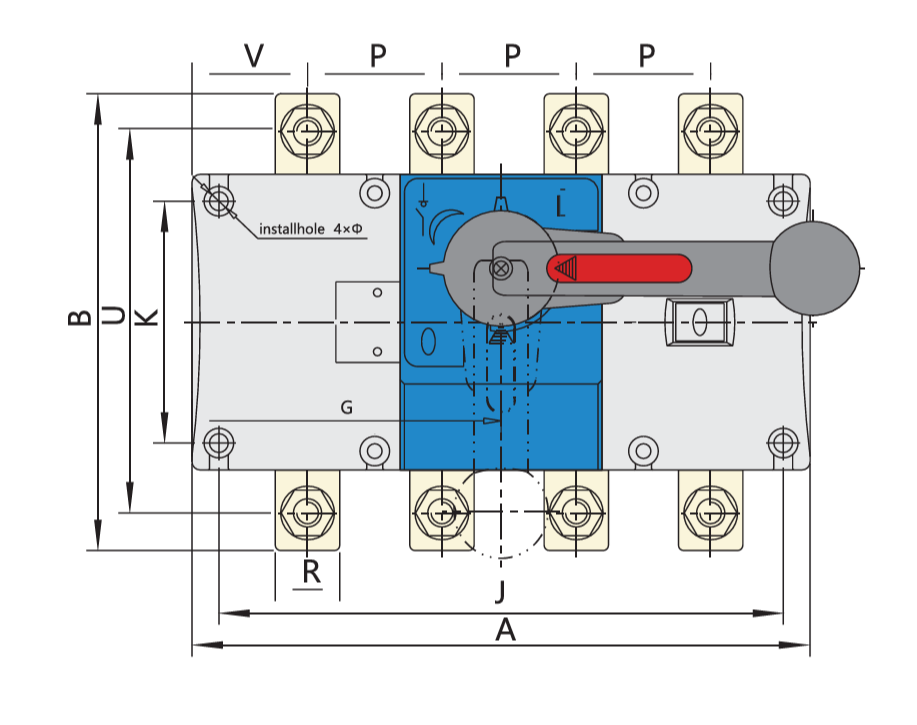

| Исполнение | NH40-XX NH40-XX/W Габаритные и установочные размеры, мм | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ток/кол-во полюсов | A | B | C | D | E | F1 | Ф | J | H | K | G | P | R | S | U | M | V | Y | Z |
| 125A/3 | 140 | 135 | 130 | 27 | 93 | 105 | 5,5 | 120 | 85 | 65 | 55 | 36 | 18 | 85 | 115 | 8 | 37 | 24 | 355~460 |
| 160A/3 | 140 | 135 | 130 | 27 | 93 | 105 | 5,5 | 120 | 85 | 65 | 55 | 36 | 20 | 85 | 115 | 8 | 38 | 24 | 355~460 |
| 125A/4 | 170 | 135 | 130 | 27 | 93 | 105 | 5,5 | 150 | 85 | 65 | 85 | 36 | 18 | 85 | 115 | 8 | 31 | 24 | 355~460 |
| 160A/4 | 170 | 135 | 130 | 27 | 93 | 105 | 5,5 | 150 | 85 | 65 | 85 | 36 | 20 | 85 | 115 | 8 | 32 | 24 | 355~460 |
| 200A/3 | 180 | 170 | 145 | 35 | 103 | 135 | 6,5 | 160 | 85 | 90 | 60 | 50 | 25 | 110 | 142 | 10 | 43 | 25 | 365~470 |
| 250A/3 | 180 | 170 | 145 | 35 | 103 | 135 | 6,5 | 160 | 85 | 90 | 60 | 50 | 25 | 110 | 142 | 10 | 43 | 25 | 365~470 |
| 200A/4 | 230 | 170 | 145 | 35 | 103 | 135 | 6,5 | 210 | 85 | 90 | 110 | 50 | 25 | 110 | 142 | 10 | 43 | 25 | 365~470 |
| 250A/4 | 230 | 170 | 145 | 35 | 103 | 135 | 6,5 | 210 | 85 | 90 | 110 | 50 | 25 | 110 | 142 | 10 | 43 | 25 | 365~470 |
| 315A/3 | 230 | 240 | 195 | 50 | 135 | 160 | 7 | 210 | 105 | 140 | 84 | 65 | 32 | 160 | 205 | 12 | 52 | 37 | 440~555 |
| 400A/3 | 230 | 240 | 195 | 50 | 135 | 160 | 7 | 210 | 105 | 140 | 84 | 65 | 35 | 160 | 205 | 12 | 53 | 37 | 440~555 |
| 630A/3 | 230 | 260 | 195 | 50 | 135 | 160 | 7 | 210 | 105 | 140 | 84 | 65 | 40 | 160 | 220 | 12 | 52 | 37 | 440~555 |
| 315A/4 | 290 | 240 | 195 | 50 | 135 | 160 | 7 | 270 | 105 | 140 | 144 | 65 | 32 | 160 | 205 | 12 | 47 | 37 | 440~555 |
| 400A/4 | 290 | 240 | 195 | 50 | 135 | 160 | 7 | 270 | 105 | 140 | 144 | 65 | 35 | 160 | 205 | 12 | 48 | 37 | 440~555 |
| 630A/4 | 290 | 260 | 195 | 50 | 135 | 160 | 7 | 270 | 105 | 140 | 144 | 65 | 40 | 160 | 220 | 12 | 47 | 37 | 440~555 |

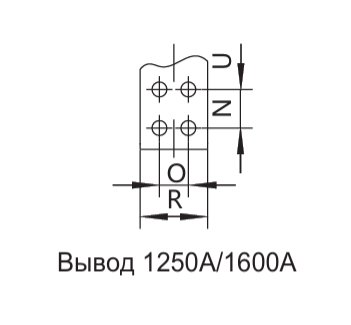

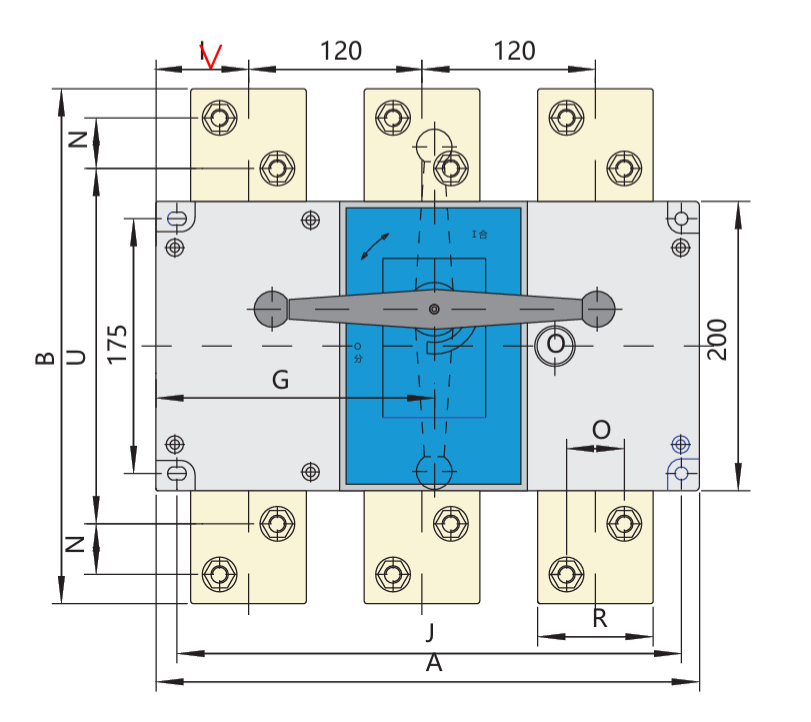

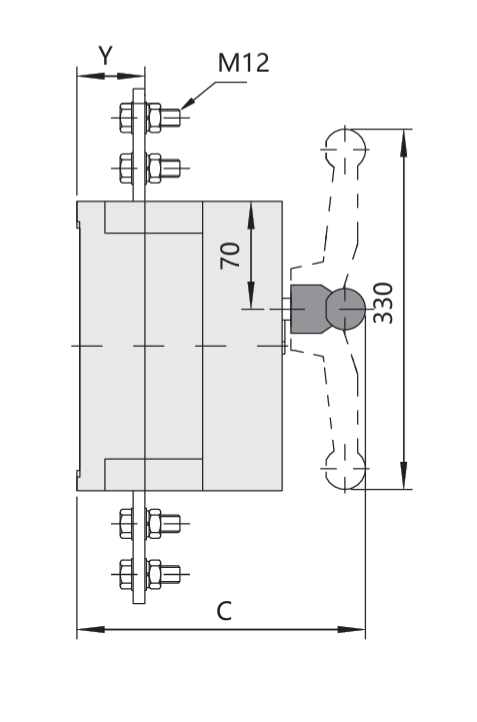

| Исполнение | NH40-XX NH40-XX/W Габаритные и установочные размеры, мм | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ток/кол-во полюсов | A | B | C | G | V | J | N | R | O | U | Y |
| 1000A/3 | 378 | 316 | 240 | 192,5 | 66 | 353 | 22 | 60 | 32 | 236 | 48 |
| 1250A/3 | 378 | 356 | 240 | 192,5 | 66 | 353 | 35 | 70 | 34 | 246 | 48 |
| 1600A/3 | 378 | 356 | 240 | 192,5 | 66 | 353 | 35 | 80 | 40 | 246 | 48 |
| 1000A/4 | 492 | 316 | 240 | 246 | 61 | 468 | 22 | 60 | 32 | 236 | 48 |
| 1250A/4 | 492 | 356 | 240 | 246 | 61 | 468 | 35 | 70 | 34 | 246 | 48 |
| 1600A/4 | 492 | 356 | 240 | 246 | 61 | 468 | 35 | 80 | 40 | 246 | 48 |

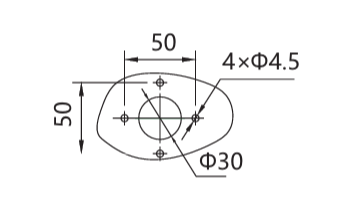

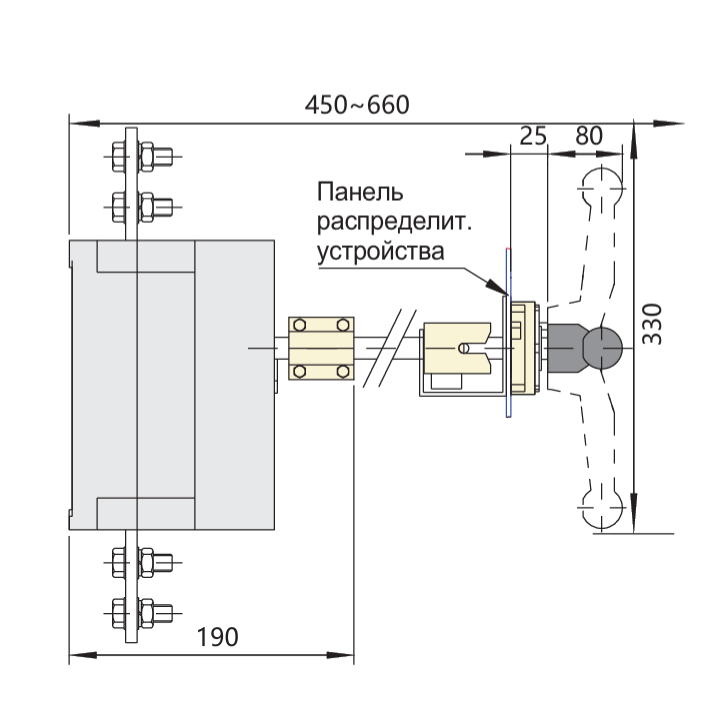

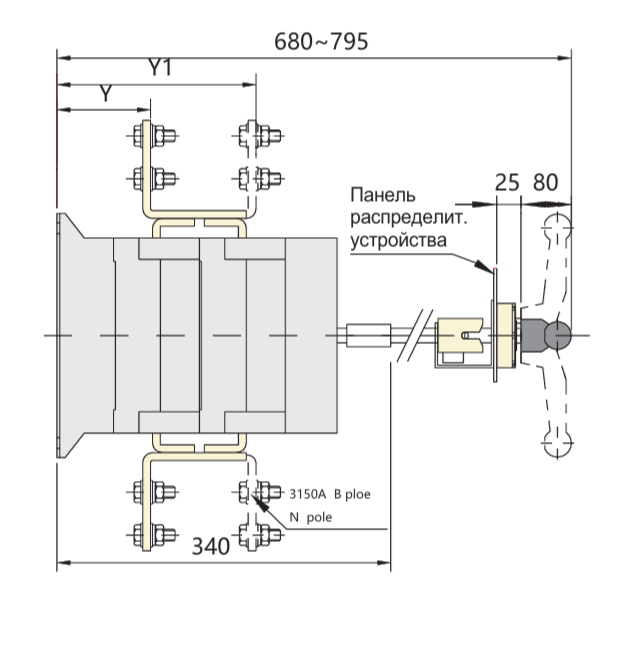

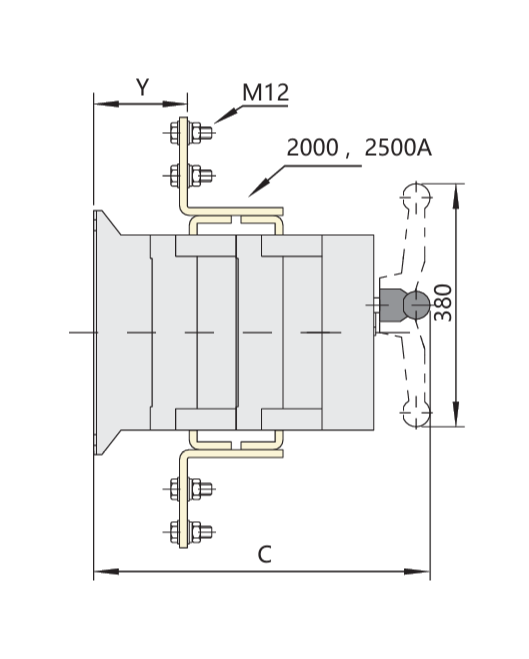

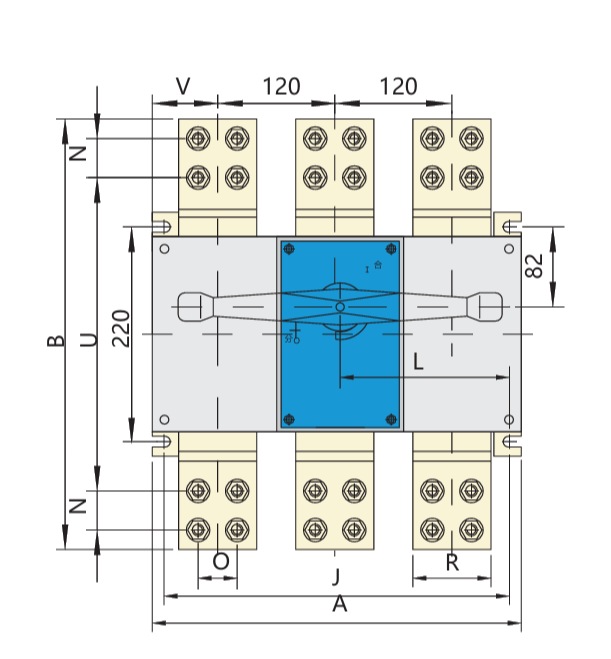

| Исполнение | NH40-XX NH40-XX/W Габаритные и установочные размеры, мм | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ток/кол-во полюсов | A | B | C | J | L | N | O | V | U | R | Y | Y1 |
| 2000A/3 | 378 | 440 | 374 | 353 | 192,5 | 40 | 40 | 66 | 310 | 80 | 105 | - |
| 2500A/3 | 378 | 440 | 374 | 353 | 192,5 | 40 | 40 | 66 | 310 | 80 | 105 | - |
| 3150A/3 | 378 | 510 | 374 | 353 | 192,5 | 50 | 50 | 66 | 360 | 120 | 105 | 202 |
| 2000A/4 | 492 | 440 | 374 | 473 | 246 | 40 | 40 | 61 | 310 | 80 | 105 | - |
| 2500A/4 | 492 | 440 | 374 | 473 | 246 | 40 | 40 | 61 | 310 | 80 | 105 | - |
| 3150A/4 | 492 | 510 | 374 | 473 | 246 | 50 | 50 | 61 | 360 | 120 | 105 | 202 |
1. Температура эксплуатации и хранения от -5 до +40 °C; среднее значение в течение 24 часов не должно превышать +35 °C;
2. Относительная влажность: ≤ 50% при +40 °C, ≤ 90% при +20 °C.
3. Высота над уровнем моря: ≤ 2000 м.
4. Степень загрязнения: 3.
5. Рабочая атмосфера: не должна содержать опасных газов и/или паров, проводящей или взрывоопасной пыли. Не допускается высокий уровень механических вибраций
1. Выключатель-разъединитель - 1шт.
2. Вспомогательный контакт - 1шт.
3. Выносная рукоятка управления - 1шт. (только в исполнении с W)
4. Паспорт - 1шт.
