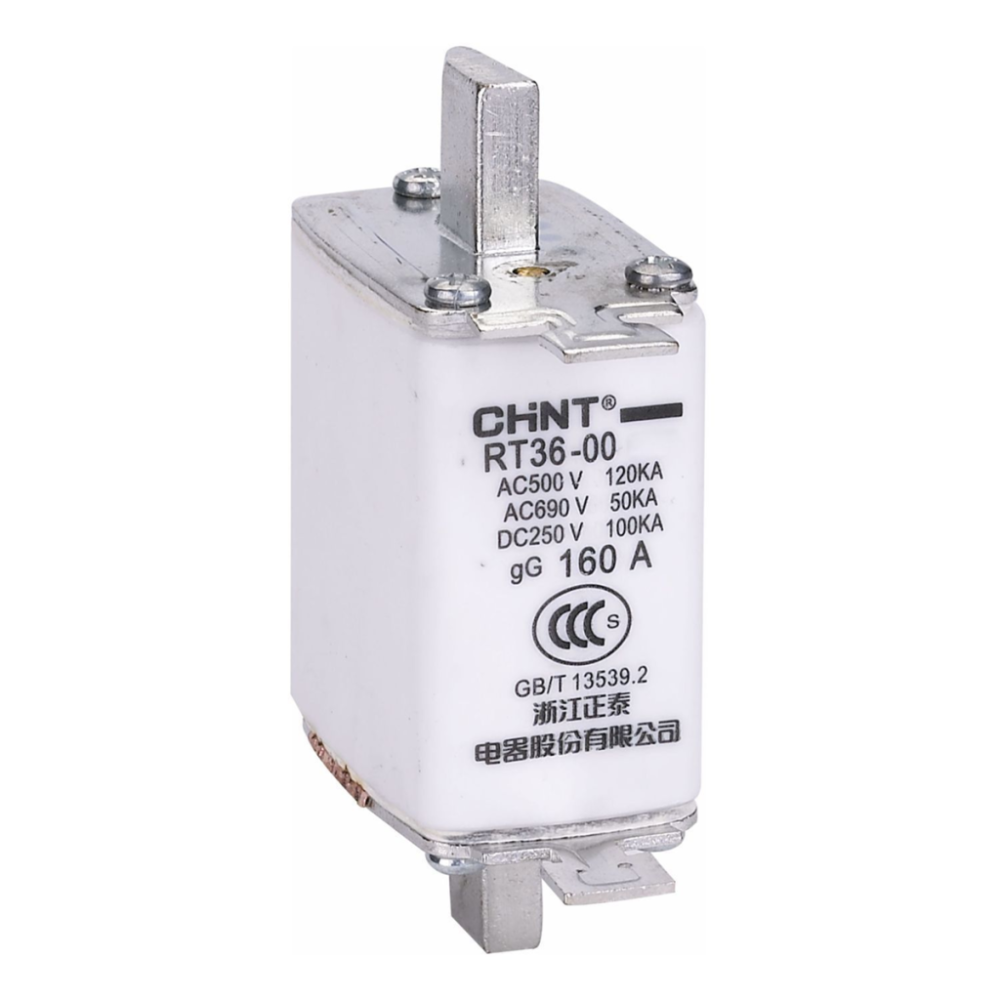

Плавкий предохранитель с ножевым контактом RT36
Предохранители серии RT36 с плавкими вставками предназначены для применения в сетях 50/60 Гц, напряжением до 500 В переменного тока, при номинальных токах до 1250 А. Применяются для защиты от перегрузки и короткого замыкания.
| Габарит | Номинальный ток (А) | Номинальное напряжение (В) | Номинальная мощность, Вт | Вес, кг | Отключающая способность, кА |
|---|---|---|---|---|---|
| RT36-00 | 4 | 500AC/690AC/250DC | 1,5 | 0,15 | 120/50/100 |
| 6 | 500AC/690AC/250DC | 1,6 | 0,15 | 120/50/100 | |
| 10 | 500AC/690AC/250DC | 1,7 | 0,15 | 120/50/100 | |
| 16 | 500AC/690AC/250DC | 2,0 | 0,15 | 120/50/100 | |
| 20 | 500AC/690AC/250DC | 2,5 | 0,15 | 120/50/100 | |
| 25 | 500AC/690AC/250DC | 3,1 | 0,15 | 120/50/100 | |
| 32 | 500AC/690AC/250DC | 3,5 | 0,15 | 120/50/100 | |
| 35 | 500AC/690AC/250DC | 3,8 | 0,15 | 120/50/100 | |
| 40 | 500AC/690AC/250DC | 4,0 | 0,15 | 120/50/100 | |
| 50 | 500AC/690AC/250DC | 5,3 | 0,15 | 120/50/100 | |
| 63 | 500AC/690AC/250DC | 6,1 | 0,15 | 120/50/100 | |
| 80 | 500AC/690AC/250DC | 6,9 | 0,15 | 120/50/100 | |
| 100 | 500AC/690AC/250DC | 10,0 | 0,15 | 120/50/100 | |
| 125 | 500AC/690AC/250DC | 9,6 | 0,15 | 120/50/100 | |
| 160 | 500AC/690AC/250DC | 12,0 | 0,15 | 120/50/100 | |
| RT36-0 | 4 | 500AC/690AC | 1,7 | 0,2 | 120/50 |
| 6 | 500AC/690AC | 2,0 | 0,2 | 120/50 | |
| 10 | 500AC/690AC | 1,8 | 0,2 | 120/50 | |
| 16 | 500AC/690AC | 2,5 | 0,2 | 120/50 | |
| 20 | 500AC/690AC | 3,0 | 0,2 | 120/50 | |
| 25 | 500AC/690AC | 3,5 | 0,2 | 120/50 | |
| 32 | 500AC/690AC | 4,05 | 0,2 | 120/50 | |
| 35 | 500AC/690AC | 4.0 | 0,2 | 120/50 | |
| 40 | 500AC/690AC | 5,1 | 0,2 | 120/50 | |
| 50 | 500AC/690AC | 7,25 | 0,2 | 120/50 | |
| 63 | 500AC/690AC | 8,1 | 0,2 | 120/50 | |
| 80 | 500AC/690AC | 10,26 | 0,2 | 120/50 | |
| 100 | 500AC/690AC | 12,58 | 0,2 | 120/50 | |
| 125 | 500AC/690AC | 15,62 | 0,2 | 120/50 | |
| 160 | 500AC/690AC | 16,0 | 0,2 | 120/50 | |
| RT36-1 | 80 | 500AC/690AC/440DC | 8,35 | 0,36 | 120/50/100 |
| 100 | 500AC/690AC/440DC | 12,05 | 0,36 | 120/50/100 | |
| 125 | 500AC/690AC/440DC | 13,46 | 0,36 | 120/50/100 | |
| 160 | 500AC/690AC/440DC | 16,53 | 0,36 | 120/50/100 | |
| 200 | 500AC/690AC/440DC | 20,8 | 0,36 | 120/50/100 | |
| 224 | 500AC/690AC/440DC | 22,69 | 0,36 | 120/50/100 | |
| 250 | 500AC/690AC/440DC | 23,0 | 0,36 | 120/50/100 | |
| RT36-2 | 125 | 500AC/690AC/440DC | 21,7 | 0,85 | 120/50/100 |
| 160 | 500AC/690AC/440DC | 22,7 | 0,85 | 120/50/100 | |
| 200 | 500AC/690AC/440DC | 26,8 | 0,85 | 120/50/100 | |
| 224 | 500AC/690AC/440DC | 28,9 | 0,85 | 120/50/100 | |
| 250 | 500AC/690AC/440DC | 28,9 | 0,85 | 120/50/100 | |
| 300 | 500AC/690AC/440DC | 32,0 | 0,85 | 120/50/100 | |
| 315 | 500AC/690AC/440DC | 32,45 | 0,85 | 120/50/100 | |
| 355 | 500AC/690AC/440DC | 33,66 | 0,85 | 120/50/100 | |
| 400 | 500AC/690AC/440DC | 34.0 | 0,85 | 120/50/100 | |
| RT36-2 | 315 | 500AC/690AC/440DC | 34,45 | 0,85 | 120/50/100 |
| 355 | 500AC/690AC/440DC | 35,96 | 0,85 | 120/50/100 | |
| 400 | 500AC/690AC/440DC | 38,09 | 0,85 | 120/50/100 | |
| 425 | 500AC/690AC/440DC | 40,20 | 0,85 | 120/50/100 | |
| 500 | 500AC/690AC/440DC | 45,23 | 0,85 | 120/50/100 | |
| 630 | 500AC/690AC/440DC | 48,0 | 0,85 | 120/50/100 | |
| RT36-2 | 800 | 500AC | 75,08 | 1,95 | 120 |
| 1000 | 500AC | 90,0 | 1,95 | 120 | |
| 1250 | 500AC | 110 | 1,95 | 120 |

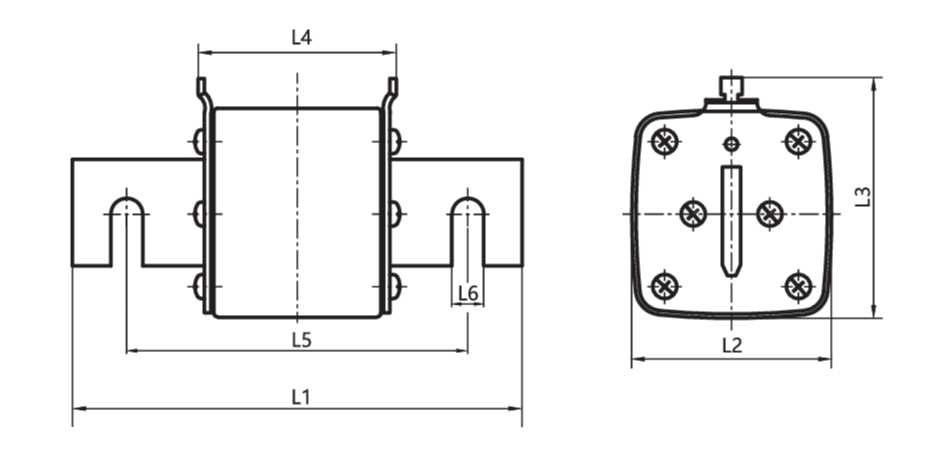

| Габарит | RT36-00 | RT36-0 | RT36-1 | RT36-2 | RT36-3 | RT36-4 |
|---|---|---|---|---|---|---|
| L1 | 78,5±1,5 | 125±2,5 | 135±2,5 | 150±2,5 | 150±2,5 | 200±3,0 |
| L2 | 30 макс. | 31 макс. | 49 макс. | 60 макс. | 69 макс. | 90 макс. |
| L3 | 58 макс. | 58 макс. | 64 макс. | 74 макс. | 87 макс. | 114 макс. |
| L4 | 49±1,5 | 68+1,5-3,0 | 68±2,5 | 68±2,5 | 68±2,5 | 90±3,0 |
| L5 | - | - | - | - | - | 150±2,0 |
| L6 | - | - | - | - | - | 15±0,5 |

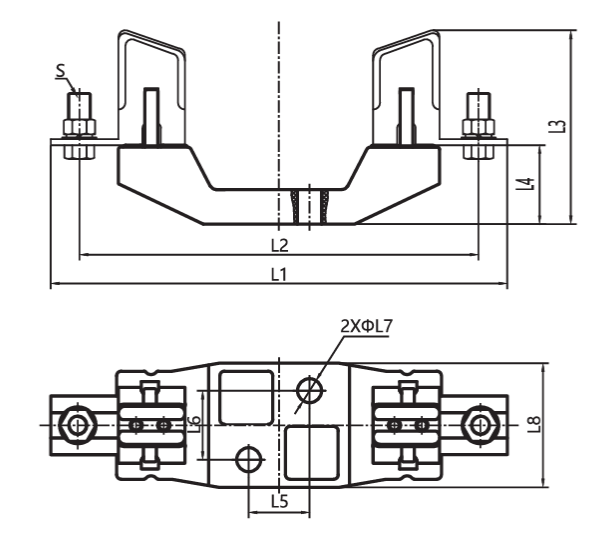

| Габарит | RT36-00 | RT36-0 | RT36-1 | RT36-2 | RT36-3 | RT36-4 |
|---|---|---|---|---|---|---|
| L1 | 120 макс. | 174 макс. | 201 макс. | 227 макс. | 255 макс. | 301 макс. |
| L2 | 99±1,5 | 152±1,5 | 175±1,5 | 200±1,5 | 210±1,5 | 258±1,5 |
| L3 | 61 макс. | 75 макс. | 86 макс. | 97 макс. | 105 макс. | 146 макс. |
| L4 | 24±1,5 | 35±1,5 | 35±1,5 | 35±1,5 | 35±1,5 | 40±1,5 |
| L5 | 25±0,7 | 25±0,7 | 25±0,7 | 25±0,7 | 25±0,7 | 30±0,7 |
| L6 | - | - | 30±0,7 | 30±0,7 | 30±0,7 | 45±0,7 |
| L7 | 8,3±0,3 | 7,5±0,5 | 10,5±0,5 | 10,5±0,5 | 10,5±0,5 | 14±0,5 |
| L8 | 31 макс. | 31 макс. | 55 макс. | 62 макс. | 62 макс. | 76 макс. |
| S | М8 | М8 | М10 | М10 | М12 | М16 |
1. Температура эксплуатации и хранения от -5 до +40 °C; среднее значение в течение 24 часов не должно превышать +35 °C;
2. Относительная влажность: ≤ 50% при +40 °C, ≤ 90% при +20 °C.
3. Высота над уровнем моря: ≤ 2000 м.
4. Степень загрязнения: 3.
5. Рабочая атмосфера: не должна содержать опасных газов и/или паров, проводящей или взрывоопасной пыли. Не допускается высокий уровень механических вибраций.
| Высота | ≤ 2000 м | 2000-3000 м | ≤ 3000 м | Пример |
|---|---|---|---|---|
| Поправочный коэффициент | 1 | 0,9 | 0,8 | Изделие с номинальным током 10 А на высоте 2500 м. Номинальный ток после снижения составляет 0,9х10 = 9 А |
