Описание

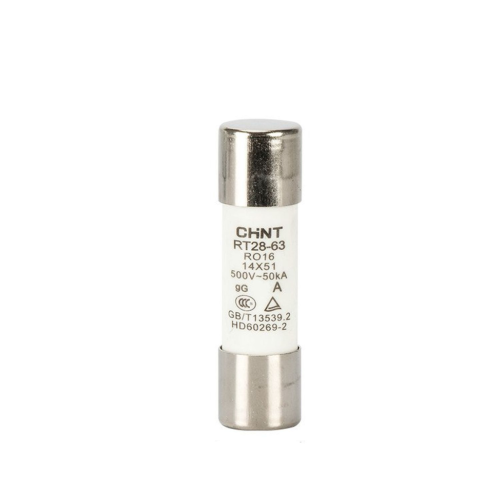

Плавкие вставки RT28 и держатели
Плавкие вставки цилиндрические серии RT28 предназначены для применения в сетях 50/60 Гц, напряжением до 500 В переменного тока, при номинальных токах до 63 А. Применяются для защиты от перегрузки и короткого замыкания.

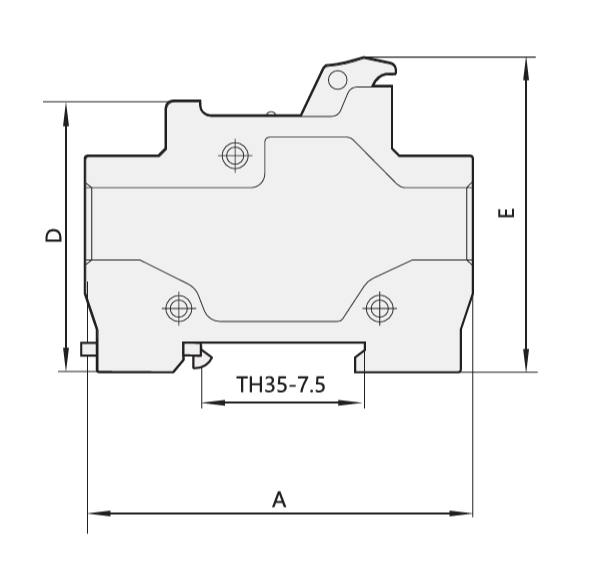

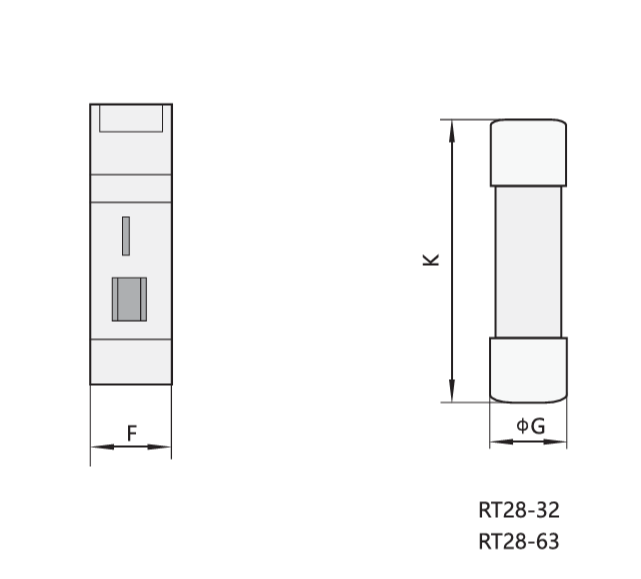

| Модель | Номинальное напряжение, (В) | Номинальный ток (А) | Кол-во полюсов | Размеры, мм | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | K | ||||
| RT28N-32 | 500 | 32 | 1Р | 79±1,5 | 81 макс. | 55±1,0 | 61 макс. | . 18 макс. | 10,3±1,0 | 38±0,6 |
| 500 | 32 | 2Р | 79±1,5 | 81 макс. | 55±1,0 | 61 макс. | . 36 макс. | 10,3±1,0 | 38±0,6 | |
| 500 | 32 | 3Р | 79±1,5 | 81 макс. | 55±1,0 | 61 макс. | . 54 макс. | 10,3±1,0 | 38±0,6 | |
| RT28N-32Х | 500 | 32 | 1Р | 79±1,5 | 81 макс. | 55±1,0 | 61 макс. | . 18 макс. | 10,3±1,0 | 38±0,6 |
| 500 | 32 | 2Р | 79±1,5 | 81 макс. | 55±1,0 | 61 макс. | . 36 макс. | 10,3±1,0 | 38±0,6 | |
| 500 | 32 | 3Р | 79±1,5 | 81 макс. | 55±1,0 | 61 макс. | . 54 макс. | 10,3±1,0 | 38±0,6 | |
| RT28-63 | 500 | 63 | 1Р | 102±2,0 | 107 макс. | 72±1,0 | 80 макс. | 27 макс. | 14,3±1,0 | 51+0,6-1,0 |
| 500 | 63 | 2Р | 102±2,0 | 107 макс. | 72±1,0 | 80 макс. | 54 макс. | 14,3±1,0 | 51+0,6-1,0 | |
| 500 | 63 | 3Р | 102±2,0 | 107 макс. | 72±1,0 | 80 макс. | 81 макс. | 14,3±1,0 | 51+0,6-1,0 | |
| RT28-63X | 500 | 63 | 1Р | 102±2,0 | 107 макс. | 72±1,0 | 80 макс. | 27 макс. | 14,3±1,0 | 51+0,6-1,0 |
| 500 | 63 | 2Р | 102±2,0 | 107 макс. | 72±1,0 | 80 макс. | 54 макс. | 14,3±1,0 | 51+0,6-1,0 | |
| 500 | 63 | 3Р | 102±2,0 | 107 макс. | 72±1,0 | 80 макс. | 81 макс. | 14,3±1,0 | 51+0,6-1,0 | |
| Модель | Размер (GxK) | Номинальное напряжение (В) | Номинальный ток (А) | Рассеиваемая мощность (Вт) | Отключающая способность (кА) |
|---|---|---|---|---|---|
| RT28-32 | 10х38 | 500 | 2, 4, 6, 10, 16, 20, 25, 32 | ≤ 3 | 100 |
| RT28-63 | 10х38 | 500 | 2, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63 | ≤ 5 | 100 |
| Устанавливаемые в держатель плавкие вставки | |||
|---|---|---|---|
| Модель | Размеры (мм) | Модель плавких вставок | Номинальный ток (А) |
|
RT28N-32 RT28N-32Х |
10х38 | RT28-32 | 2, 4, 6, 10, 16, 20, 25, 32 |
|
RT28-63 RT28-63Х |
79±1,5 | RT28-63 | 2, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63 |
|
|
|
|

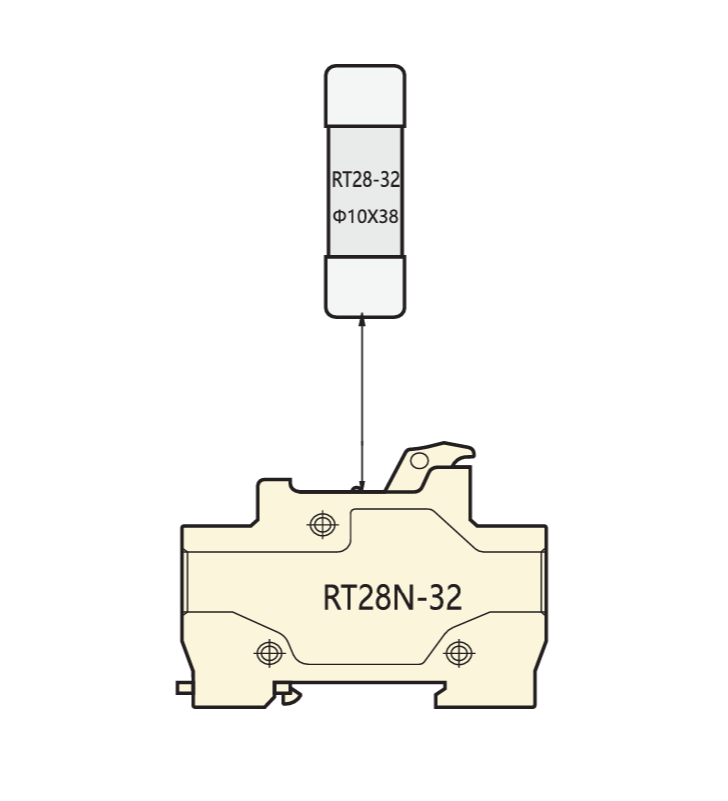

Схема держателя и плавких вставок размером 10х38 |

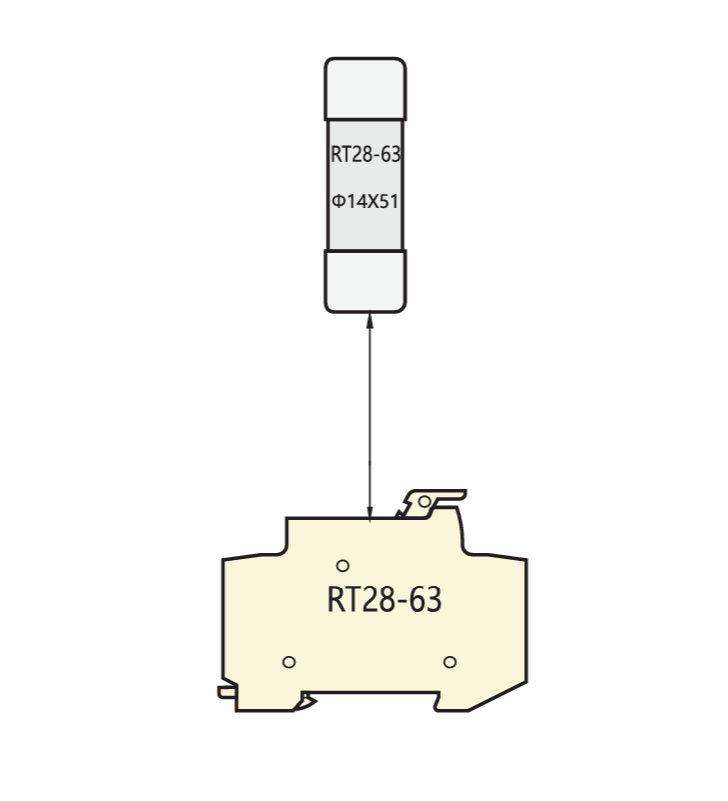

Схема держателя и плавких вставок размером 14х51 |
1. Температура эксплуатации и хранения от -5 до +40 °C; среднее значение в течение 24 часов не должно превышать +35 °C;
2. Относительная влажность: ≤ 50% при +40 °C, ≤ 90% при +20 °C.
3. Высота над уровнем моря: ≤ 2000 м.
4. Степень загрязнения: 3.
5. Рабочая атмосфера: не должна содержать опасных газов и/или паров, проводящей или взрывоопасной пыли. Не допускается высокий уровень механических вибраций.
| Высота | ≤ 2000 м | 2000-3000 м | ≤ 3000 м | Пример |
|---|---|---|---|---|
| Поправочный коэффициент | 1 | 0,9 | 0,8 | Изделие с номинальным током 10 А на высоте 2500 м. Номинальный ток после снижения составляет 0,9х10 = 9 А |
