Описание

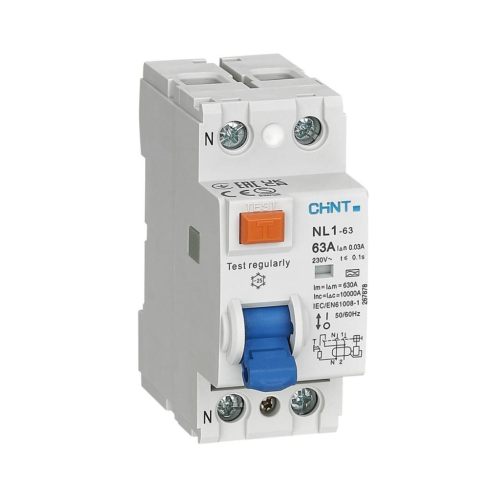

УЗО серии NL1-63, 16-63А, 6-10кА
- Выключатели дифференциальные NL1 предназначены для защиты людей от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электрооборудования. Выключатели обладают высоким быстродействием, надежны и долговечны.
- Выбор класса
- АС - защита только от синусоидальных переменных токов утечки
- А - как от синусоидальных, так и от пульсирующих постоянных токов утечки.
- Выбор тока утечки
- 30мА - применяются для защиты человека от поражения электрическим током в самых распространенных случаях - защита розеточных групп и общих цепей небольшой протяженности (сравнимых с квартирной или офисной проводкой).
- 100мА - применяются, в основном, для защиты от утечки тока в цепях большей для несколько сегментов и защиты каждого из них отдельным устройством.
- 300мА - служат только для защиты от возникновения пожаров, поэтому иногда называются «противопожарным».
- Время отключения - мгновенное отключение
- Отключение с выдержкой - G
- Отключение «селективный» - S
|
Соответствие стандартам |
ГОСТ Р 51326.1 (МЭК 61008-1) |
|
номинальное напряжение изоляции Ui, В |
500 |
|
номинальное импульсное выдерживаемое напряжение (1.2/50) Uimp, кВ |
6 |
|
номинальное напряжение Ue, В |
230/400 |
|
номинальная частота, Гц |
50/60 |
|
номинальный ток In, A |
25-100 |
|
количество полюсов |
2, 4 |
|
тип (АС - пер. ток, А - пер. и пульс. пост ток) |
AC, A, AC-G, A-G, AC-S |
|
номинальный отключающий дифференциальный ток I△n,A |
0.03, 0.1, 0.3 |
|
номинальный дифференциальный ток отключения и включения I△m, А |
500 (In=25A/40A), 1000(In=30A/100A) |
|
630 (In=63A) | |
|
короткого замыкания Inc=I△c, кА |
6(NL1-63) / 10(NL1-100) |
|
время отключения менее I△n, с |
≤0.1 |
|
10~30(G тип) | |
|
150~500(S тип) | |
|
категория загрязнения среды |
2 |
|
электрическая износостойкость |
2 000 |
|
механическая износостойкость |
2 000 |
|
индикатор дифференциального тока |
Да |
|
степень защиты |
IP20 |
|
рабочая температура, ℃ |
-25...+40 |
|
температура хранения, ℃ |
-25...+70 |
|
сечение зажимов для медного кабеля |
1-25 мм2 (25A-63A) / 1-35 мм2 (80A, 100A) |
|
AWG 18-3/18-2 | |
|
сечение верхних/нижних зажимов для шины |
10-16 мм2 |
|
AWG 18-8/18-5 | |
|
момент затяжки зажимов |
2.5 Н·м |
|
22 In-Ibs. |
