Описание

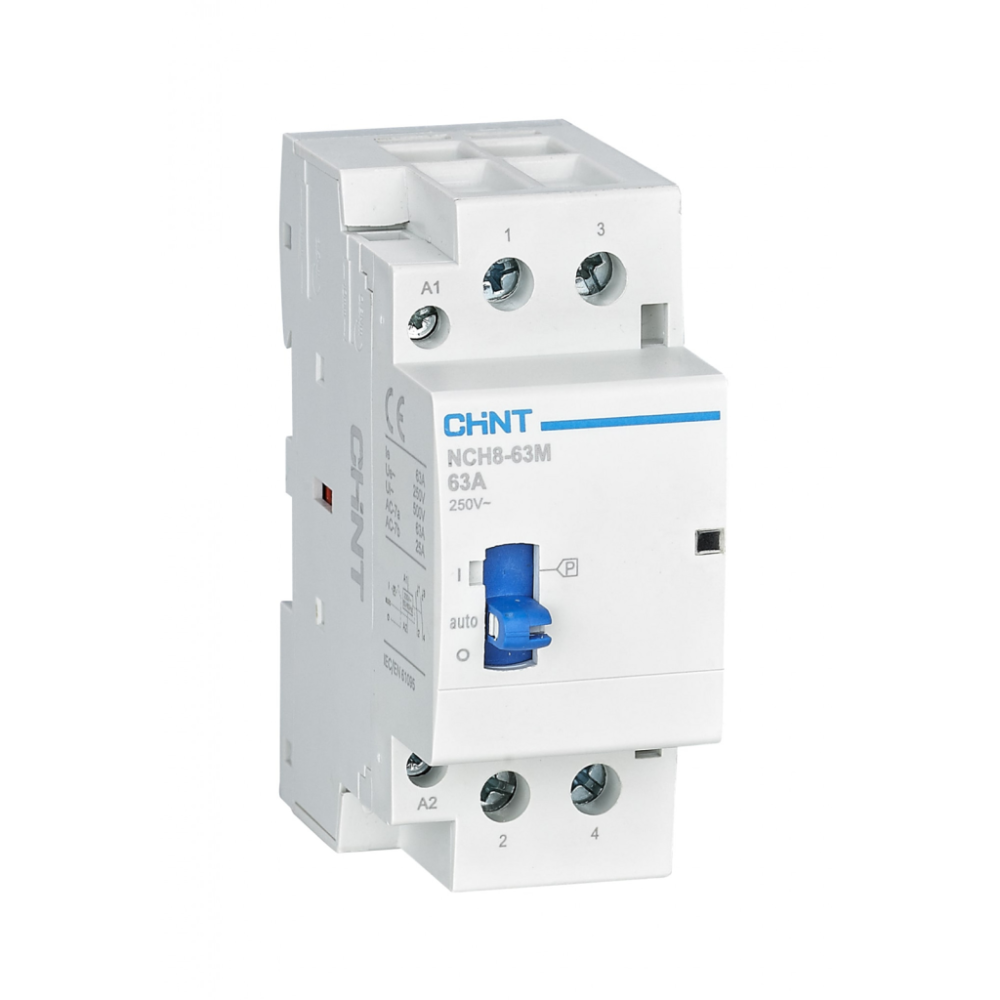

Модульные контакторы NCH8
- Тип СH8-20 соответствует CB, SEMKO, ESC; Тип NСH8-63 cоответствует СЕ;
- Электрические параметры: переменный ток 20, 25, 40, 63 А; 230 В, 50/60 Гц
- Категория применения: АС-1, АС-7a, АС-7b
- Соответствует: ГОСТ Р 51731
- Компактный дизайн и модульное исполнение
- Применение материалов, обеспечивающих высокие изоляционные свойства, надежную работу и повышенную безопосность
- Эстетичный вид. Наличие наглядной и понятной схемы присоединения
- Экономия энергии
|
Параметры |
||||||
|
Тип |
Категория применения |
Ui (В) |
Ue (В~) |
Тепловой ток (А) |
Ie (A) |
Управляемая мощность (кВт) |
|
NCH8-20/20 |
AC-1,AC-7a |
500 |
230 |
20 |
20 |
4 |
|
NCH8-20/20 |
AC-7b |
500 |
230 |
20 |
9 |
1.2 |
|
NCH8-20/11 |
AC-1,AC-7a |
500 |
230 |
20 |
20 |
4 |
|
NCH8-20/11 |
AC-7b |
500 |
230 |
20 |
9 |
1.2 |
|
NCH8-20/02 |
AC-1,AC-7a |
500 |
230 |
20 |
20 |
4 |
|
NCH8-20/02 |
AC-7b |
500 |
230 |
20 |
9 |
1.2 |
|
NCH8-20/40 |
AC-1,AC-7a |
500 |
400 |
25 |
20 |
10 |
|
NCH8-20/22 |
AC-1,AC-7a |
500 |
400 |
25 |
20 |
10 |
|
NCH8-25/40 |
AC-1,AC-7a |
500 |
400 |
25 |
25 |
16 |
|
NCH8-25/22 |
AC-1,AC-7a |
500 |
400 |
25 |
25 |
16 |
|
NCH8-40/20 |
AC-1,AC-7a |
500 |
230 |
63 |
40 |
7.5 |
|
NCH8-40/11 |
AC-1,AC-7a |
500 |
230 |
63 |
40 |
7.5 |
|
NCH8-63/20 |
AC-1,AC-7a |
500 |
230 |
63 |
63 |
12 |
|
NCH8-63/11 |
AC-1,AC-7a |
500 |
230 |
63 |
63 |
12 |
|
NCH8-40/40 |
AC-1,AC-7a |
500 |
400 |
63 |
40 |
26 |
|
NCH8-63/40 |
AC-1,AC-7a |
500 |
400 |
63 |
63 |
40 |
|
Включающая и отключающая способность |
|||||||
|
Тип |
Категория применения |
Параметры включения и отключения |
Время нахождения под током (с) |
Время паузы (с) |
Колич. циклов опериров. |
||
|
Ic/Ie |
Ur/Ue |
COSφ |
|||||
|
NCH8-20 |
AC-1,AC-7a |
1.5 |
1.05 |
0.8 |
0.05 |
10 |
50 |
|
NCH8-20 |
AC-7b |
8 |
1.05 |
0.45 |
0.05 |
10 |
50 |
|
NCH8-25 |
AC-1,AC-7a |
1.5 |
1.05 |
0.8 |
0.05 |
10 |
50 |
|
NCH8-40 |
AC-1,AC-7a |
1.5 |
1.05 |
0.8 |
0.05 |
10 |
50 |
|
NCH8-63 |
AC-1,AC-7a |
1.5 |
1.05 |
0.8 |
0.05 |
10 |
50 |
|
Параметры в условиях нормальных нагрузок |
||||||||||
|
Тип |
Категория применения |
Параметры включения |
Параметры отключения |
Время нахождения под током (с) |
Время паузы (с) |
Колич. циклов Тип опериров |
||||
|
I/Ie |
U/Ue |
COSφ |
Ic/Ie |
Ur/Ue |
COSφ |
|||||
|
NCH8-20 |
AC-1 |
1.0 |
1.05 |
0.8 |
1.0 |
1.05 |
0.8 |
0.05 |
10 |
6000 |
|
NCH8-25 |
AC-1 |
1.0 |
1.05 |
0.8 |
1.0 |
1.05 |
0.8 |
0.05 |
10 |
6000 |
|
NCH8-40 |
AC-7a |
1.0 |
1.05 |
0.8 |
1.0 |
1.05 |
0.8 |
0.05 |
10 |
30000 |
|
NCH8-63 |
AC-7a |
1.0 |
1.05 |
0.8 |
1.0 |
1.05 |
0.8 |
0.05 |
10 |
30000 |
|
NCH8-20 |
AC-7b |
6.0 |
1.0 |
0.45 |
1.0 |
0.17 |
0.45 |
0.05 |
10 |
30000 |
|
Изменение теплового тока в зависимости от температуры окружающего воздуха |
||||
|
Номинальный ток |
40℃ |
50℃ |
60℃ |
70℃ |
|
Ie=20A |
20 А |
18 А |
16 А |
14 А |
|
Ie=25A |
25 А |
22 А |
18 А |
16 А |
|
Ie=40A |
40 А |
38 А |
36 А |
32 А |
|
Ie=63A |
63 А |
57 А |
50 А |
46 А |
|
Количество ламп при напряжении до 230 В |
||||||
|
Мощность лампы |
Вольфрамовые и галогеновы е лампы на 230 В |
|||||
|
60Вт |
100Вт |
200Вт |
300Вт |
500Вт |
1000Вт |
|
|
20 А |
20 |
12 |
6 |
4 |
2 |
1 |
|
25 А |
36 |
20 |
11 |
7 |
4 |
2 |
|
40 А |
85 |
50 |
25 |
17 |
10 |
5 |
|
63 А |
115 |
70 |
35 |
23 |
14 |
7 |
|

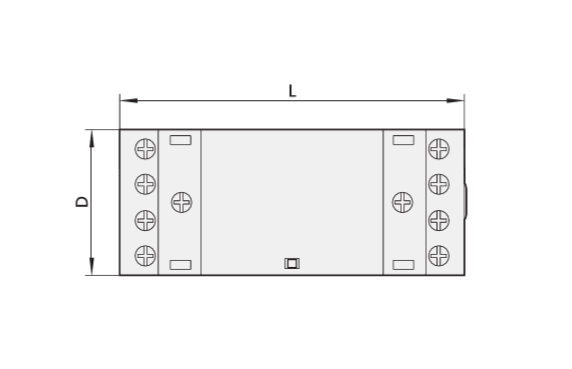

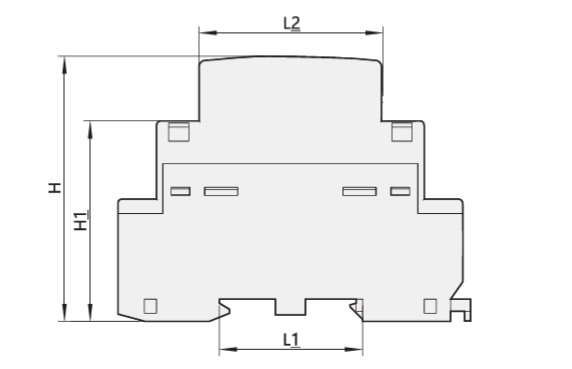

Габаритные и установочные размеры , мм |
||||||||
|
|
||||||||
|
Тип |
D |
L |
L1 |
L2 |
H |
H1 |
H2 |
|
|
2P |
4P |
|||||||
|
NCH8-20~25 |
18 |
36 |
85 |
35,5 |
45 |
65,5 |
60 |
44 |
|
NCH8-40~36 |
36 |
54 |
85 |
35,5 |
45 |
65,5 |
60 |
44 |
