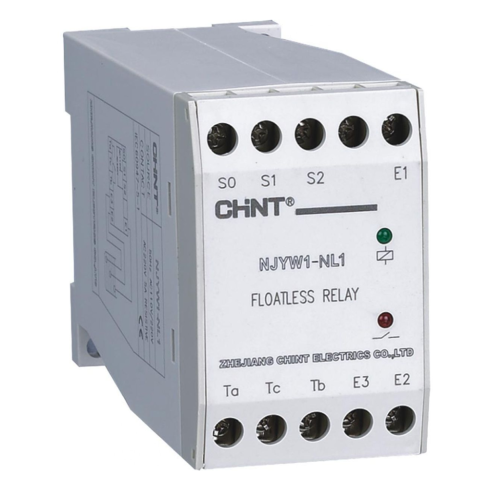

Реле контроля уровня жидкости NJYW1
Реле контроля уровня жидкости NJYW1 предназначены для контроля уровня жидкости и применяется в схемах релейной защиты и автоматики управления наполнением и сливом резервуаров, бассейнов, водонапорных башен и т.п. Реле NJYW1 не используются для контроля бензина, масла, дистиллированной воды, керосина, этиленгликоля, сжиженного газа.
| Название параметра | Значение | |
|---|---|---|
| Соответствие стандартам | ГОСТ IEC 60947-5-1 | |
| Номинальное рабочее напряжение (Ue), В АС | 110; 220; 380 | |
| Номинальная частота (f), Гц | 50/60 | |
| Условный тепловой ток (Ith), A5 | 5 | |
| Номинальный рабочий ток (Ie), А при Ue в категории применения AC-15 | 0,75 (220В); 0,47(380) | |
| Число выходных контактов | NJYW1-NL1; NJYW1-NL2 | 1 переключающий |
| NJYW1-BL1; NJYW1-BL2 | 1НО+1НЗ | |
| Напряжение цепи управления (Us), В AC | 24 | |
| Потребляемая мощность, ВА | 3 | |
| Сопротивление на включение | ≤25кОм | |
| Сопротивление на отключение | ≥2кОм | |
| Время срабатывания, мс | при включении | 80 |
| при отключении | 160 | |
| Категория размещения | II | |
| Степень загрязнения | 2 | |
▶ Монтаж должен выполняться квалифицированным электротехническим персоналом;
▶ Запрещается устанавливать изделие в местах, где присутствуют влага, конденсат, а также горючие и взрывоопасные газы;
▶ При установке и техническом обслуживании изделия напряжение питания необходимо отключить;
▶ Запрещается прикасаться к токоведущим деталям во время работы изделия;
▶ Хранение, установку и эксплуатацию изделия необходимо проводить в соответствии с номинальным напряжением источника питания и в условиях, указанных в руководстве пользователя.
1. Температура окружающего воздуха: от -5°С до +40°С, среднесуточная температура не более +35°С
2. Температура транспортировки и хранения: от -25°С до +55°С
3. Высота над уровнем моря: не более 2000 м
4. Степень загрязнения: 2.
5. Степень защиты: IP20
