Описание

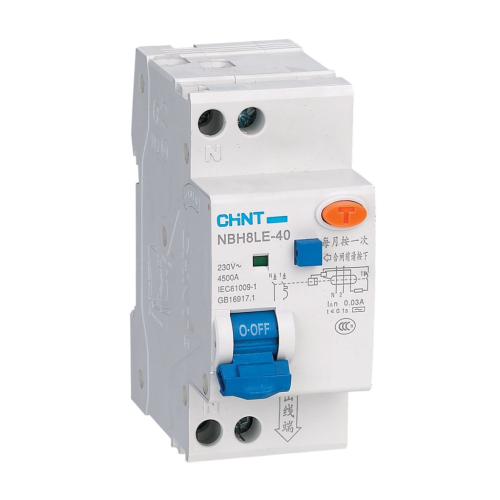

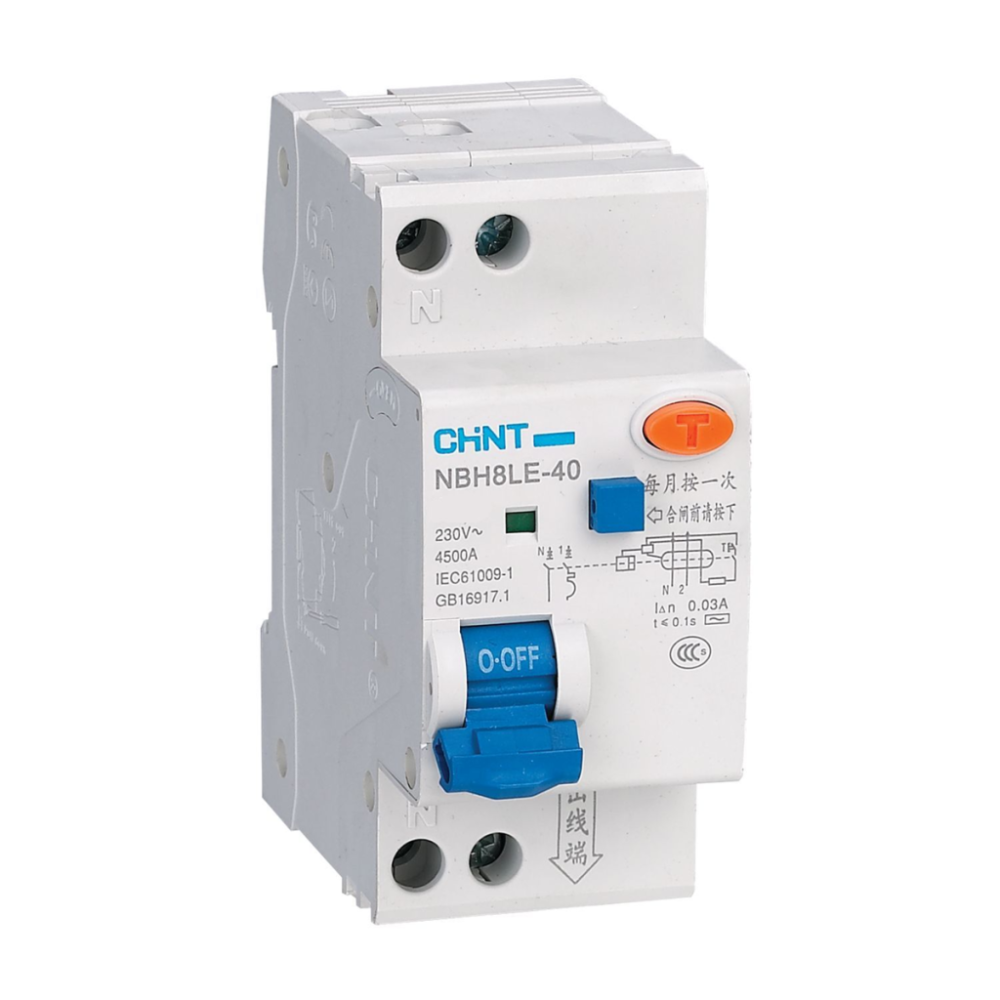

Дифференциальные автоматы серии NBH8LE-40, 6-40А, 4.5кА
- Выключатели дифференциальные NBH8LE предназначены для защиты людей от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электрооборудования. Выключатели обладают высоким быстродействием, надежны и долговечны.
|
Основные характеристики |
|
|
Соответствие стандартам |
ГОСТ Р 51327.1 (МЭК 61009-1) |
|
номинальное напряжение изоляции Ui, В |
300 |
|
номинальное импульсное выдерживаемое напряжение (1.2/50) Uimp, кВ |
4 |
|
номинальное напряжение Ue, В |
230 |
|
номинальная частота, Гц |
50/60 |
|
номинальный ток In, A |
1-40 |
|
количество полюсов |
1P+N |
|
тип (АС – пер. ток, А – пер. и пульс. пост ток) |
AC |
|
номинальный отключающий дифференциальный ток I△n,A |
0.03 |
|
номинальный дифференциальный ток отключения и включения I△m, А |
500 |
|
номинальная отключающая способность короткого замыкания lcn,кА |
4.5 |
|
характеристики срабатывания электромагнитного расцепителя |
C |
|
время отключения менее I△n, c |
≤0.1 |
|
категория загрязнения среды |
2 |
|
электрическая износостойкость |
4 000 |
|
механическая износостойкость |
20 000 |
|
индикатор дифференциального тока |
Да |
|
степень защиты |
IP20 |
|
рабочая температура, ℃ |
-25...+40 |
|
температура хранения, ℃ |
-25...+70 |
|
Присоединение |
|
|
сечение зажимов для медного кабеля |
1-16 мм2 |
|
AWG 18-5 |
|
|
сечение верхних/нижних зажимов для шины |
1-10 мм2 |
|
AWG 18-8 |
|
|
момент затяжки зажимов |
2 Н·м |
|
11 In-Ibs. |
|
|

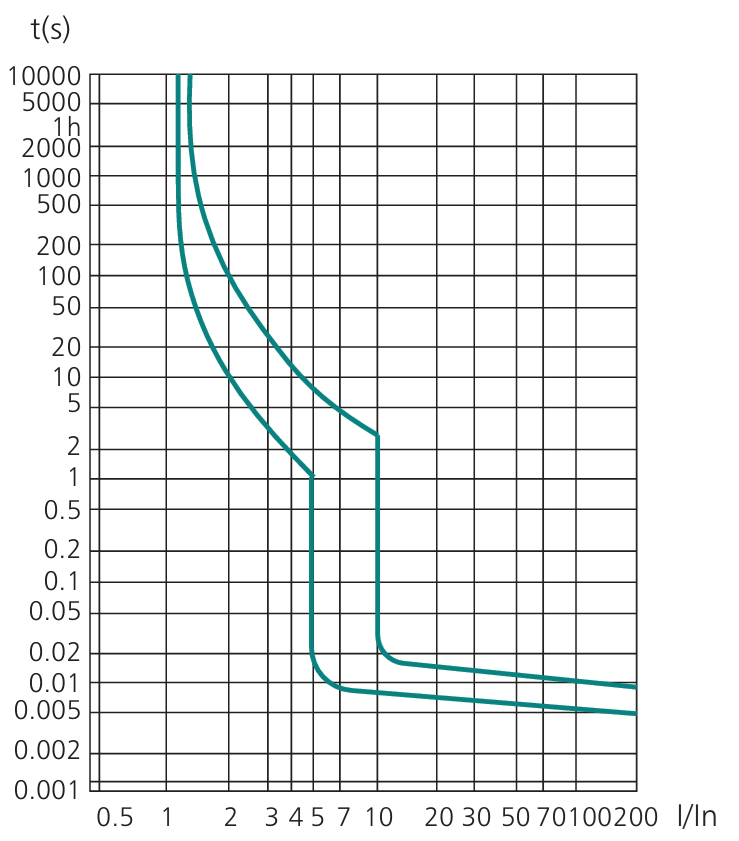

Время-токовые характеристики отключения |
|
|
|
Характеристика С |
|
Температурная зависимость |
||||||||
|
Температура |
-10℃ |
0℃ |
10℃ |
20℃ |
30℃ |
40℃ |
50℃ |
60℃ |
|
Коэффициент Температурной компенсации |
1.20 |
1.15 |
1.10 |
1.05 |
1.00 |
0.95 |
0.90 |
0.85 |
|
Зависимость номинального тока выключателей от температуры окружающей среды. Контрольная температура калибровки тепловых расцепителей 30℃ |
||||||||
|

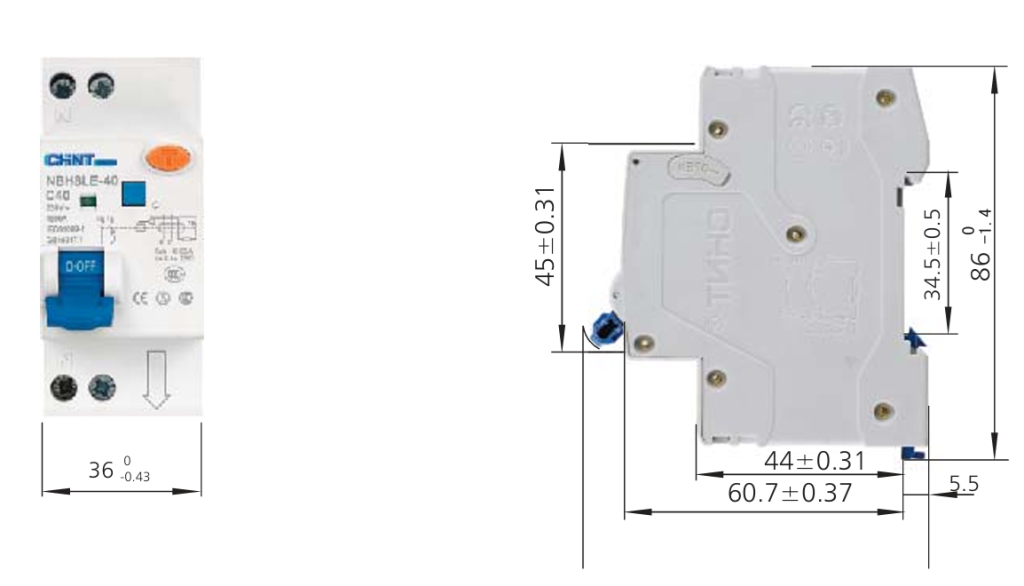

Габаритные и установочные размеры , мм |
|
|
