Контакты и расцепители для автоматических выключателей
Вспомогательный контакт AX-1 для DZ158: надежный контроль состояния выключателей
Вспомогательный контакт AX-1 предназначен для передачи информации о положении силовых контактов выключателей серии DZ158 (R) — «включено» или «выключено». Это устройство обеспечивает точный мониторинг состояния выключателя, что делает его незаменимым элементом в системах контроля и управления.
Ключевые особенности:
- Синхронизация с силовыми контактами: Состояние дополнительных контактов AX-1 всегда соответствует положению силовых контактов выключателя, независимо от причины срабатывания.
- Простота установки: Контакт AX-1 легко монтируется на выключатель серии DZ158 (R), обеспечивая удобство и быстроту подключения.
Технические характеристики:
- Количество контактов: 1НО (нормально открытый) + 1НЗ (нормально закрытый)
- Категория применения: AC12, DC12
- Механическая износостойкость: 10 000 циклов ВКЛ/ОТКЛ
- Электрическая износостойкость: 6 500 циклов ВКЛ/ОТКЛ
- Степень загрязнения: 2
- Степень защиты: IP20
- Монтаж: на DIN-рейку 35 мм
Преимущества AX-1:
- Высокая надежность и долговечность.
- Точное соответствие состояния дополнительных и силовых контактов.
- Универсальность применения с выключателями серии DZ158 (R).
- Простота монтажа и эксплуатации.
Вспомогательный контакт AX-1 идеально подходит для использования в системах автоматизации, контроля и управления, где требуется точное отслеживание состояния выключателей. Это решение обеспечивает повышенную безопасность и удобство при эксплуатации электрических сетей.
Вспомогательный контакт AX-1 - это надежный и функциональный компонент, который поможет вам эффективно контролировать состояние вашего оборудования.

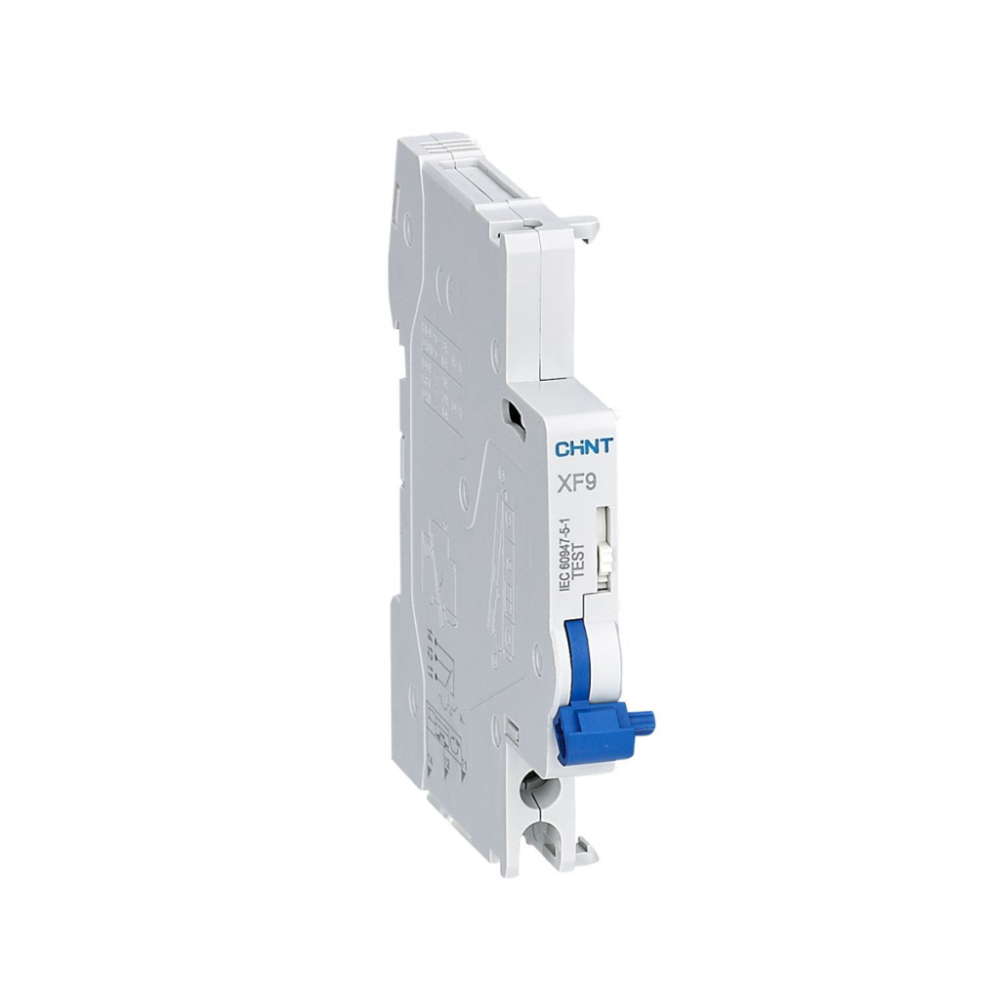

Вспомогательный контакт серии XF9: контроль и надежность в каждом подключении
Вспомогательный контакт XF9 - это современное решение для мониторинга состояния автоматических выключателей и УЗО. Он передает информацию о положении силовых контактов («включено» или «выключено»), причем состояние дополнительных контактов всегда синхронизировано с силовыми, независимо от причины срабатывания выключателя.
Ключевые особенности:- Кнопка «тест»: Позволяет проверять цепь, подключенную к дополнительному контакту, без необходимости отключения выключателя, что упрощает диагностику и обслуживание.
- Простой монтаж: Устанавливается с левой стороны выключателя и фиксируется с помощью защелки.
- Широкая совместимость: Подходит для использования с популярными сериями выключателей, включая NB1L, NB1L-40, NB1L-63, NB310L, NBH8LE-40, NXBLE-32, NXBLE-40, NXBLE-63, NXBLE-63Y, NXBLE-125, NB1-63H.
Технические характеристики:
- Количество контактов: 1НО + 1НЗ
- Категория применения: AC12, DC12
- Механическая износостойкость: 10 000 циклов ВКЛ/ОТКЛ
-
Электрическая износостойкость: 6 500 циклов ВКЛ/ОТКЛ
- Степень загрязнения: 2
- Степень защиты: IP20
- Габаритные размеры (ШхВхГ): 9х82х77 мм
- Монтаж: на симметричную DIN-рейку 35 мм
Преимущества XF9:
- Высокая надежность и точность передачи данных о состоянии выключателя.
- Удобство тестирования цепи без отключения оборудования.
- Компактные размеры и простота установки.
Вспомогательный контакт XF9 - это идеальное решение для повышения контроля и безопасности в электрических системах.
Независимый расцепитель S9: дистанционное управление и защита для выключателей NB1
Независимый расцепитель S9 обеспечивает дистанционное отключение автоматических выключателей серии NB1. Устройство используется для удаленного управления, электрических блокировок и подключения защитных устройств (реле напряжения, дифференциальных реле и др.).Основные характеристики:
-
Модификации:
- S9 AC/DC 12В: Напряжение управления 12В (AC/DC).
- S9 AC/DC 24В: Напряжение управления 24В (AC/DC).
- S9 AC230/400V: Напряжение управления 230/400В (AC).
- Режим управления: Импульсный.
- Напряжение отключения: 0,7÷0,35 Us.
- Напряжение гарантированного невключения: 0,35 Us.
- Напряжение неотключения: 0,85÷1,10 Us.
- Износостойкость: 4 000 циклов (механическая и электрическая).
- Степень защиты: IP20.
- Габариты (ШхВхГ): 18х82х77 мм.
- Монтаж: На DIN-рейку 35 мм.
Подходит для выключателей серий: NB1L, NB1L-40, NB1L-63, NB310L, NBH8LE-40, NB1-63, NB1-63H, NB1-63DC, NB8-40J, NB8-63M.
Преимущества:
- Надежность и долговечность.
- Простота установки (фиксация защелкой с левой стороны выключателя).
- Широкая совместимость и гибкость применения.
Сигнальный контакт XF9J для NB1: контроль аварийного срабатывания
Сигнальный контакт XF9J предназначен для индикации аварийного срабатывания выключателей (перегрузка или короткое замыкание). Устройство не меняет состояние контактов при ручном отключении выключателя, а возврат в исходное положение после автоматического срабатывания выполняется вручную с помощью рычажка на корпусе.Основные характеристики:
- Количество контактов: 1НО + 1НЗ.
- Номинальный ток: 6 А.
- Категория применения: AC12, DC12.
- Механическая износостойкость: 10 000 циклов ВКЛ/ОТКЛ.
- Степень загрязнения: 2.
- Степень защиты: IP20.
- Габариты (ШхВхГ): 9х82х77 мм.
- Монтаж: На DIN-рейку 35 мм, установка с левой стороны выключателя.
- Индикация: Окно для визуального контроля положения главных контактов.
- Рычаг «тест»: Имитация аварии для проверки работы выключателя.
- Ручной сброс: Возврат в исходное состояние после аварийного срабатывания.
-
Подходит для выключателей серий: NXBLE-32, NXBLE-40, NXBLE-63, NXBLE-63Y, NXB-63, NXB-63H, NXB-63S.
- Надежная индикация аварийных состояний.
- Простота монтажа и эксплуатации.
- Возможность тестирования без отключения системы.
Расцепитель минимального напряжения серии V9: защита от низкого напряжения и дистанционное управление
Расцепитель минимального напряжения V9 предназначен для аварийного отключения автоматического выключателя при снижении фазного напряжения ниже допустимого уровня. Также устройство может использоваться для дистанционного отключения выключателя. Включение автомата возможно только при наличии напряжения на расцепителе. При обрыве цепи управления, отсутствии питания или значительном снижении напряжения происходит автоматическое отключение.Основные характеристики:
- Напряжение управления: AC230В.
- Напряжение отключения: 0,7÷0,35 Us.
- Напряжение гарантированного невключения: 0,35 Us.
- Напряжение неотключения: 0,85÷1,10 Us.
- Износостойкость: 4 000 циклов (механическая и электрическая).
- Степень защиты: IP20.
- Габариты (ШхВхГ): 18х82х77 мм.
- Монтаж: На DIN-рейку 35 мм, установка с левой стороны выключателя.
Подходит для выключателей серий: NB1L, NB1L-40, NB1L-63, NB310L, NBH8LE-40, NB1-63, NB1-63H, NB1-63DC, NB8-40J, NB8-63M.
Преимущества:
- Защита от низкого напряжения и аварийное отключение.
- Возможность дистанционного управления.
- Простота монтажа и надежность.
Вспомогательный контакт AX-X1 для NXB-63: контроль состояния выключателя
Вспомогательный контакт AX-X1 передает информацию о положении силовых контактов выключателя («включено» или «выключено»). Состояние контактов AX-X1 всегда соответствует состоянию силовых контактов, независимо от причины срабатывания. Кнопка «тест» позволяет проверять цепь без отключения автомата.Основные характеристики:
- Количество контактов: 1НО + 1НЗ.
- Номинальный ток: 6 А.
- Номинальное напряжение: AC250 В.
- Степень защиты: IP20.
- Габариты (ШхВхГ): 9х79х76,7 мм.
- Монтаж: На DIN-рейку 35 мм, установка с левой стороны выключателя.
- Кнопка «тест»: Проверка цепи без отключения выключателя.
- Индикация состояния: Точное отображение положения силовых контактов.
- Подходит для выключателей серий: NXB-63, NXB-63H, NXB-63S, NXBLE-32, NXBLE-40, NXBLE-63, NXBLE-63Y.
- Надежность и точность контроля.
- Простота монтажа и эксплуатации.
- Возможность тестирования без отключения системы.
Независимый расцепитель SHT-X1 для NXB-63: дистанционное управление и защита
Независимый расцепитель SHT-X1 обеспечивает дистанционное отключение выключателей серии NXB-63. Используется для удаленного управления, электрических блокировок и подключения защитных устройств (реле напряжения, дифференциальных реле и др.).Модификации:
- SHT-X1 AC/DC 24/48В: Напряжение управления 24-48В (AC/DC).
- SHT-X1 AC 230/400В: Напряжение управления 230-400В (AC).
- Режим управления: Импульсный.
- Напряжение отключения: 0,7÷0,35 Us.
- Напряжение гарантированного невключения: 0,35 Us.
- Напряжение неотключения: 0,85÷1,10 Us.
- Износостойкость: 4 000 циклов (механическая и электрическая).
- Степень защиты: IP20.
- Габариты (ШхВхГ): 18х82х77 мм.
- Монтаж: На DIN-рейку 35 мм, установка с левой стороны выключателя.
- Подходит для выключателей серий: NXBLE-32, NXBLE-40, NXBLE-63, NXBLE-63Y, NXB-63, NXB-63H, NXB-63S.
- Надежность и долговечность.
- Широкая совместимость.
- Простота монтажа и эксплуатации.
Сигнальный контакт AL-X1 для NXB-63: индикация аварийного срабатывания
Сигнальный контакт AL-X1 предназначен для индикации аварийного отключения автоматического выключателя при коротком замыкании, перегрузке или утечке тока. Устройство не меняет состояние контактов при ручном отключении выключателя. Возврат в исходное положение после аварийного срабатывания выполняется вручную с помощью рычажка на корпусе.Основные характеристики:
- Количество контактов: 1НО + 1НЗ.
- Номинальный ток: 6 А.
- Категория применения: AC12, DC12.
- Механическая износостойкость: 10 000 циклов ВКЛ/ОТКЛ.
- Степень загрязнения: 2.
- Степень защиты: IP20.
- Габариты (ШхВхГ): 9х79х76 мм.
- Монтаж: На DIN-рейку 35 мм, установка с левой стороны выключателя.
- Рычаг «тест»: Имитация аварии для проверки работы выключателя.
- Ручной сброс: Возврат в исходное состояние после аварийного срабатывания.
- Подходит для выключателей серий: NXB-63, NXB-63H, NXB-63S, NXBLE-32, NXBLE-40, NXBLE-63, NXBLE-63Y.
- Надежная индикация аварийных состояний.
- Простота монтажа и эксплуатации.
- Возможность тестирования без отключения системы.
Расцепитель минимального напряжения CHINT UVT-X1 для NXB-63: защита от низкого напряжения и дистанционное управление
Расцепитель минимального напряжения UVT-X1 предназначен для аварийного отключения автоматического выключателя при снижении фазного напряжения ниже допустимого уровня. Устройство также может использоваться для дистанционного отключения выключателя. Включение автомата возможно только при наличии напряжения на расцепителе. При обрыве цепи управления, отсутствии питания или значительном снижении напряжения происходит автоматическое отключение.Основные характеристики:
- Напряжение управления: AC230В.
- Напряжение отключения: 0,7÷0,35 Us.
- Напряжение гарантированного невключения: 0,35 Us.
- Напряжение неотключения: 0,85÷1,10 Us.
- Износостойкость: 4 000 циклов (механическая и электрическая).
- Степень защиты: IP20.
- Габариты (ШхВхГ): 18х79х77 мм.
- Монтаж: На DIN-рейку 35 мм, установка с левой стороны выключателя.
- Подходит для автоматических выключателей серии NXB-63.
- Защита от низкого напряжения и аварийное отключение.
- Возможность дистанционного управления.
- Простота монтажа и надежность.
Расцепитель максимального напряжения OVT-X1 для NXB-63: защита от перенапряжения
Расцепитель OVT-X1 обеспечивает аварийное отключение автоматического выключателя при недопустимом повышении напряжения в сети. Также используется для дистанционного управления.Основные характеристики:
- Напряжение управления: AC240В.
- Уставка срабатывания: 280В (±5%).
- Напряжение гарантированного неотключения: 0,85÷1,10 Ue.
- Износостойкость: 4 000 циклов (механическая и электрическая).
- Степень защиты: IP20.
- Габариты (ШхВхГ): 18х81х75 мм.
- Монтаж: На DIN-рейку 35 мм, установка с левой стороны выключателя.
- Подходит для автоматических выключателей серии NXB-63.
- Надежная защита от перенапряжения.
- Возможность дистанционного управления.
- Простота монтажа и эксплуатации.
Расцепитель максимального/минимального напряжения OUVT-X1 для NXB-63: защита от перепадов напряжения
Расцепитель OUVT-X1 обеспечивает аварийное отключение автоматического выключателя при недопустимом повышении или понижении напряжения в сети. Также используется для дистанционного управления. Включение выключателя возможно только при наличии напряжения на расцепителе.Основные характеристики:
- Напряжение управления: AC240В.
-
Уставка срабатывания:
- Повышение напряжения: 280В (±5%).
- Понижение напряжения: 35% Ue.
- Напряжение отключения: 0,7÷0,35 Us.
- Напряжение гарантированного невключения: 0,35 Us.
- Напряжение неотключения: 0,85÷1,10 Us.
- Износостойкость: 4 000 циклов (механическая и электрическая).
- Степень защиты: IP20.
- Габариты (ШхВхГ): 18х81х75 мм.
- Монтаж: На DIN-рейку 35 мм, установка с левой стороны выключателя.
- Отключение при снижении напряжения ниже 35% Ue или повышении до 95–105% Uvo.
- Предотвращение включения при напряжении ниже 35% Ue или выше 105% Uvo.
- Нормальная работа при напряжении 85–95% Ue.
- Подходит для автоматических выключателей серии NXB-63.
- Надежная защита от перепадов напряжения.
- Возможность дистанционного управления.
- Простота монтажа и эксплуатации.
Вспомогательный контакт AX-X3 для NXB-125: контроль состояния выключателя
Вспомогательный контакт AX-X3 передает информацию о положении силовых контактов выключателя («включено» или «выключено»). Состояние контактов AX-X3 всегда соответствует состоянию силовых контактов, независимо от причины срабатывания.Основные характеристики:
- Количество контактов: 1НО + 1НЗ.
- Номинальный ток: 6 А.
- Категория применения: AC12, DC12.
- Механическая износостойкость: 20 000 циклов ВКЛ/ОТКЛ.
- Степень защиты: IP20.
- Габариты (ШхВхГ): 9х81х75 мм.
- Монтаж: На DIN-рейку 35 мм, установка с левой стороны выключателя.
- Подходит для выключателей серий: NXBLE-125, NXB-125.
- Надежность и точность контроля.
- Высокая механическая износостойкость.
- Простота монтажа и эксплуатации.
Независимый расцепитель SHT-X3 для NXB-125: дистанционное управление и защита
Независимый расцепитель SHT-X3 обеспечивает дистанционное отключение выключателей серии NXB-125. Используется для удаленного управления, электрических блокировок и подключения защитных устройств (реле напряжения, дифференциальных реле и др.).Модификации:
- SHT-X3 AC 240/415В: Напряжение управления 240-415В (AC).
- SHT-X3 AC/DC 24/48В: Напряжение управления 24-48В (AC/DC).
- Режим управления: Импульсный.
- Напряжение отключения: 0,7÷0,35 Us.
- Напряжение гарантированного невключения: 0,35 Us.
- Напряжение неотключения: 0,85÷1,10 Us.
- Износостойкость: 4 000 циклов (механическая и электрическая).
- Степень защиты: IP20.
- Габариты (ШхВхГ): 18х81х75 мм.
- Монтаж: На DIN-рейку 35 мм, установка с правой стороны выключателя.
- Подходит для выключателей серии NXB-125.
- Надежность и долговечность.
- Широкая совместимость.
- Простота монтажа и эксплуатации.
Сигнальный контакт AL-X3 для NXB-125: индикация аварийного срабатывания
Сигнальный контакт AL-X3 предназначен для индикации аварийного отключения выключателя при коротком замыкании, перегрузке или утечке тока. Устройство не меняет состояние контактов при ручном отключении выключателя. Возврат в исходное положение после аварийного срабатывания выполняется вручную с помощью рычажка на корпусе.Основные характеристики:
- Количество контактов: 1НО + 1НЗ.
- Номинальный ток: 6 А.
- Категория применения: AC12, DC12.
- Механическая износостойкость: 10 000 циклов ВКЛ/ОТКЛ.
- Степень защиты: IP20.
- Габариты (ШхВхГ): 9х81х75 мм.
- Монтаж: На DIN-рейку 35 мм, установка с левой стороны выключателя.
- Индикация: Окно для визуального контроля положения главных контактов.
- Рычаг «тест»: Имитация аварии для проверки работы выключателя.
- Ручной сброс: Возврат в исходное состояние после аварийного срабатывания.
- Подходит для выключателей серий: NXBLE-125, NXB-125.
- Надежная индикация аварийных состояний.
- Простота монтажа и эксплуатации.
- Возможность тестирования без отключения системы.
Расцепитель минимального напряжения UVT-X3 для NXB-125: защита от низкого напряжения
Расцепитель UVT-X3 обеспечивает аварийное отключение автоматического выключателя при снижении фазного напряжения ниже допустимого уровня. Также используется для дистанционного управления. Включение выключателя возможно только при наличии напряжения на расцепителе.Основные характеристики:
- Напряжение управления: AC230В.
- Напряжение отключения: 0,7÷0,35 Us.
- Напряжение гарантированного невключения: 0,35 Us.
- Напряжение неотключения: 0,85÷1,10 Us.
- Износостойкость: 4 000 циклов (механическая и электрическая).
- Степень защиты: IP20.
- Габариты (ШхВхГ): 18х81х75 мм.
- Монтаж: На DIN-рейку 35 мм, установка с правой стороны выключателя.
- Подходит для автоматических выключателей серии NXB-125.
- Надежная защита от низкого напряжения.
- Возможность дистанционного управления.
- Простота монтажа и эксплуатации
Расцепитель максимального напряжения OVT-X3 для NXB-125: защита от перенапряжения
Расцепитель OVT-X3 обеспечивает аварийное отключение автоматического выключателя при недопустимом повышении напряжения в сети. Также используется для дистанционного управления.Основные характеристики:
- Напряжение управления: AC240В.
- Уставка срабатывания: 280В (±5%).
- Напряжение гарантированного неотключения: 0,85÷1,10 Ue.
- Износостойкость: 4 000 циклов (механическая и электрическая).
- Степень защиты: IP20.
- Габариты (ШхВхГ): 18х81х75 мм.
- Монтаж: На DIN-рейку 35 мм, установка с правой стороны выключателя.
- Подходит для автоматических выключателей серии NXB-125.
- Надежная защита от перенапряжения.
- Возможность дистанционного управления.
- Простота монтажа и эксплуатации.
Расцепитель максимального/минимального напряжения OUVT-X3 для NXB-125: защита от перепадов напряжения
Расцепитель OUVT-X3 обеспечивает аварийное отключение автоматического выключателя при недопустимом повышении или понижении напряжения в сети. Также используется для дистанционного управления. Включение выключателя возможно только при наличии напряжения на расцепителе.Основные характеристики:
- Напряжение управления: AC240В.
- Уставка срабатывания:
- Повышение напряжения: 280В (±5%).
- Понижение напряжения: 35% Ue.
- Напряжение отключения: 0,7÷0,35 Us.
- Напряжение гарантированного невключения: 0,35 Us.
- Напряжение неотключения: 0,85÷1,10 Us.
- Износостойкость: 4 000 циклов (механическая и электрическая).
- Степень защиты: IP20.
- Габариты (ШхВхГ): 18х81х75 мм.
- Монтаж: На DIN-рейку 35 мм, установка с правой стороны выключателя.
- Отключение при снижении напряжения ниже 35% Ue или повышении до 95-105% Uvo.
- Предотвращение включения при напряжении ниже 35% Ue или выше 105% Uvo.
- Нормальная работа при напряжении 85-95% Ue.
- Подходит для автоматических выключателей серии NXB-125.
- Надежная защита от перепадов напряжения.
- Возможность дистанционного управления.
- Простота монтажа и эксплуатации.
