Описание

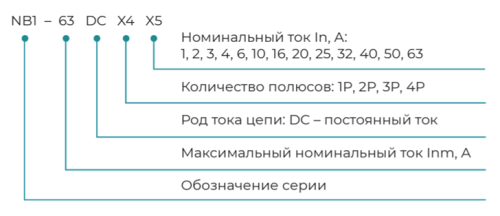

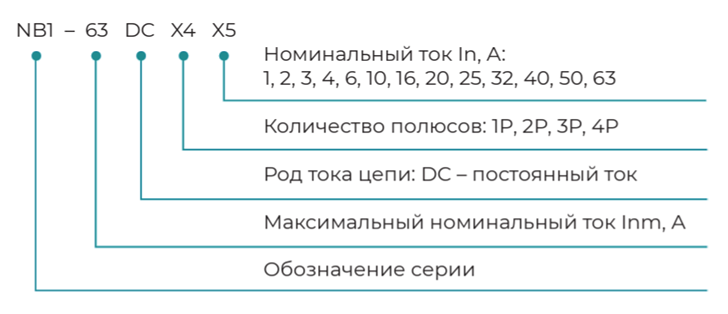

Автоматический выключатель серии NB1-63DC, 1-63А, 6кА, постоянного тока
Автоматические выключатели NB1-63DC применяются в электрических цепях постоянного тока напряжением до 1000В и с номинальным током до 63А. Они предназначены для нечастых включений цепи при номинальном токе, а также защиты распределительных и групповых цепей от перегрузки и короткого замыкания в распределительных щитах систем автоматизации и управления промышленными процессами, транспорта, возобновляемой энергетики и т.д.).
| Название параметра | Значение | |
|---|---|---|
| Соответствие стандартам | ГОСТ IEC 60947-2 | |
| Максимальный номинальный ток (Inm), А | 63 | |
| Номинальный ток (In), А | 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63 | |
| Количество полюсов | 1P, 2P, 3P, 4P | |
| Номинальное рабочее напряжение (Ue), В | 1P | 250 |
| 2P | 500 | |
| 4P | 1000 | |
| Номинальное импульсное напряжение (1,2/50) (Uimp), кВ | 4 | |
| Характеристики отключения | C (7÷10 In) | |
| Номинальная отключающая способность (ГОСТ IEC 60947-2) (Icu), кА | 6 | |
| Категория применения | A | |
| Механическая износостойкость, циклов ВО | 20000 | |
| Электрическая износостойкость, циклов ВО | 1500 | |
| Степень загрязнения | 2 | |
| Рассеиваемая мощность на каждом полюсе, Вт |
2 (In≤ 10А); 3,5 (16A ≤ In ≤ 32А); 5 (40A ≤ In ≤ 63А) |
|

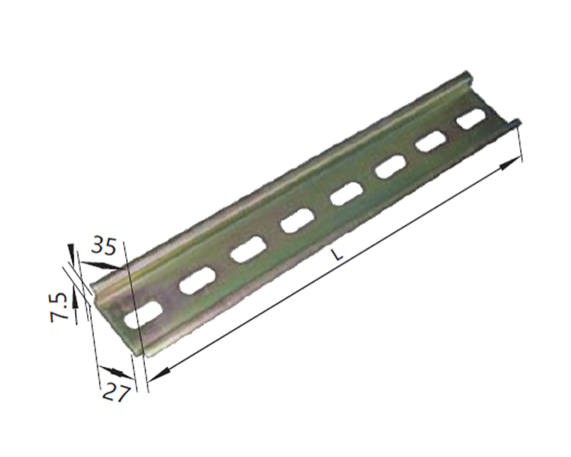

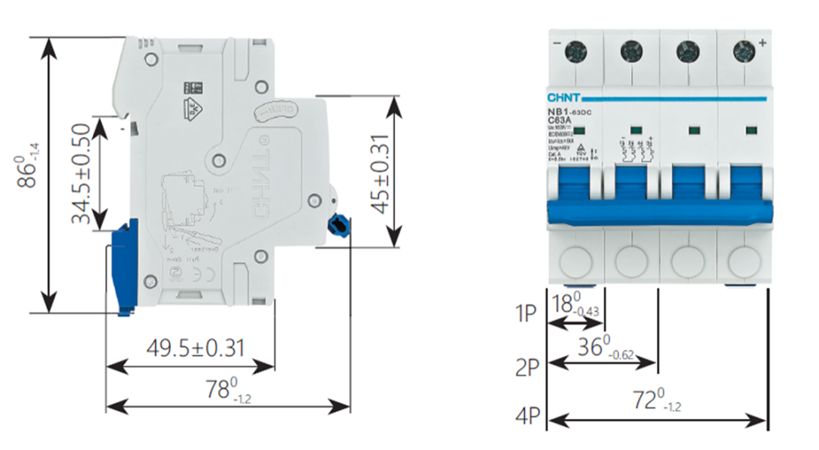

| Установка и присоединение | Установка | На DIN-рейку 35 мм |
| Сечение медного кабеля для верхних/нижних зажимов, мм2 |
1 (In≤ 6А) 1,5 (10A) 2,5 (13A, 16А, 20А) 4 (25А) 6 (32A) 10 (40A,50А) 16 (63А) |
|
| Момент затяжки винтов, Нм | 2,5 | |
| Степень защиты | IP20 | |
| Рабочая температура | от -35 до +40 °С | |
| Температура хранения | от -35 до +70 °С | |

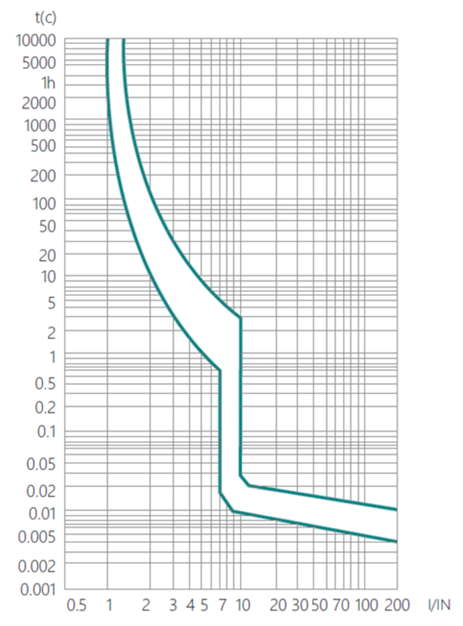

Характеристики срабатывания соответствуют стандарту ГОСТ IEC 60947-2.
| Номер испытания | Уставка тока | Состояние при включении |
Предельное время срабаты- вания/ несрабатывания |
Результат | Примечание |
|---|---|---|---|---|---|
| a | 1,05 In | Холодное состояние | t ≤ 1 ч (для In ≤ 63А) | Несрабатывание | - |
| b | 1,30 In | Сразу после испытания ‘a’ | t < 1 ч (для In ≤ 63А) | Срабатывание | - |
| c | 7 In | Холодное состояние | t ≤ 0,2 c | Несрабатывание | Ток непрерывно увеличивается в течение 5 с |
| d | 10 In | Холодное состояние | t < 0,2 с | Срабатывание | - |
Изменение характеристик выключателя в зависимости от температуры окружающей среды
Номинальный рабочий ток автоматического выключателя зависит от температуры окружающей среды, в которой эксплуатируется автоматический выключатель. Контрольная температура калибровки тепловых расцепителей составляет 30 °С.
Значения сниженного номинального тока в зависимости от температуры окружающей среды приведены в таблице ниже.
|
Номин. ток, А |
Температура окружающей среды, °С | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| -35 | -30 | -20 | -10 | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | |
| 1 | 1,3 | 1,26 | 1,23 | 1,19 | 1,15 | 1,11 | 1,05 | 1 | 0,96 | 0,93 | 0,88 | 0,83 |
| 2 | 2,6 | 2,52 | 2,46 | 2,38 | 2,28 | 2,2 | 2,08 | 2 | 1,92 | 1,86 | 1,76 | 1,66 |
| 3 | 3,9 | 3,78 | 3,69 | 3,57 | 3,42 | 3,3 | 3,12 | 3 | 2,88 | 2,79 | 2,64 | 2,49 |
| 4 | 5,2 | 5,04 | 4,92 | 4,76 | 4,56 | 4,4 | 4,16 | 4 | 3,84 | 3,76 | 3,52 | 3,32 |
| 6 | 7,8 | 7,56 | 7,38 | 7,14 | 6,84 | 6,6 | 6,24 | 6 | 5,76 | 5,64 | 5,28 | 4,98 |
| 10 | 13,2 | 12,7 | 12,5 | 12 | 11,5 | 11,1 | 10,6 | 10 | 9,6 | 9,3 | 8,9 | 8,4 |
| 13 | 17,16 | 16,51 | 16,25 | 15,6 | 14,95 | 14,43 | 13,78 | 13 | 12,48 | 12,09 | 11,57 | 10,92 |
| 16 | 21,12 | 20,48 | 20 | 19,2 | 18,4 | 17,76 | 16,96 | 16 | 15,36 | 14,88 | 14,24 | 13,44 |
| 20 | 26,4 | 25,6 | 25 | 24 | 23 | 22,2 | 21,2 | 20 | 19,2 | 18,6 | 17,8 | 16,8 |
| 25 | 33 | 32 | 31,25 | 30 | 28,75 | 27,75 | 26,5 | 25 | 24 | 23,25 | 22,25 | 21 |
| 32 | 42,56 | 41,28 | 40 | 38,72 | 37,12 | 35,52 | 33,93 | 32 | 30,72 | 29,76 | 28,16 | 26,88 |
| 40 | 53,2 | 51,2 | 50 | 48 | 46,4 | 44,8 | 42,4 | 40 | 38,4 | 37,2 | 35,6 | 33,6 |
| 50 | 67 | 65,5 | 63 | 60,5 | 58 | 56 | 53 | 50 | 48 | 46,5 | 44 | 41,5 |
| 63 | 83,79 | 81,9 | 80,01 | 76,86 | 73,71 | 70,56 | 66,78 | 63 | 60,48 | 58,9 | 55,44 | 52,29 |
Изменение характеристик выключателя в зависимости от высоты над уровнем моря
До высоты 2000м над уровнем моря значения параметров автоматических выключателей не изменяются. С увеличением высоты эксплуатации выключателей уменьшается номинальный ток. В таблице ниже приведена зависимость этих параметров от высоты применения.
| Высота над уровнем моря, м | 2000 | 3000 | >3000 |
|---|---|---|---|
| Номинальный ток In, А при 30 °С | 1÷In | 0,9÷In | 0,8÷In |
|
|
|
|
|
|
|

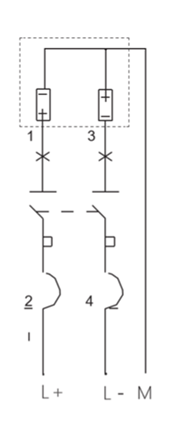

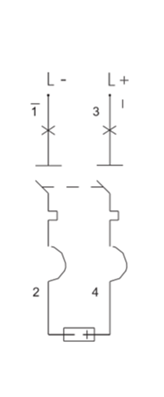

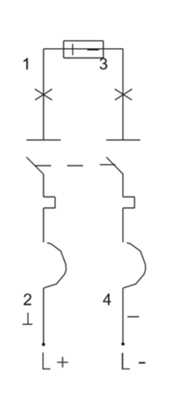

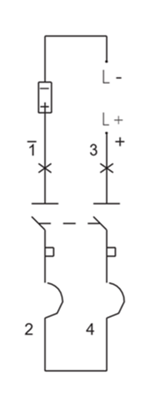

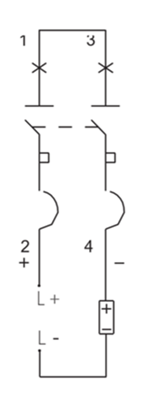

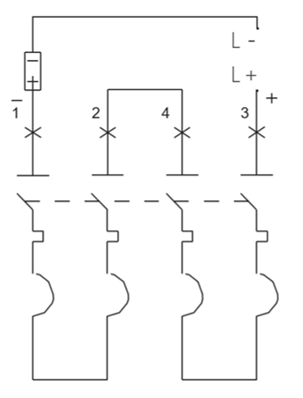

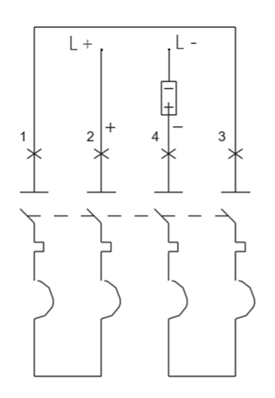

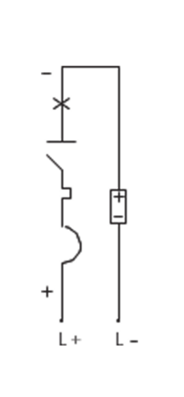

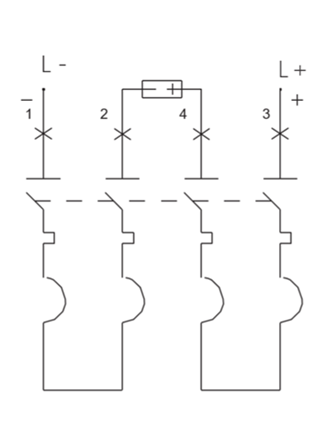

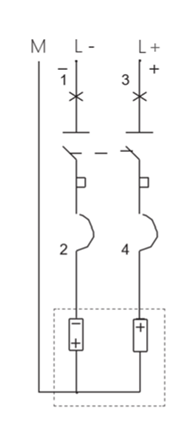

1P Подключение снизу |
2P Подключение сверху |
Подключение снизу |
Подключение сверху |
Подключение снизу |
|
|
|
|
|
Подключение сверху |
Подключение снизу |
Подключение сверху |
|
|
|
|
|
Подключение сверху |
Подключение снизу |

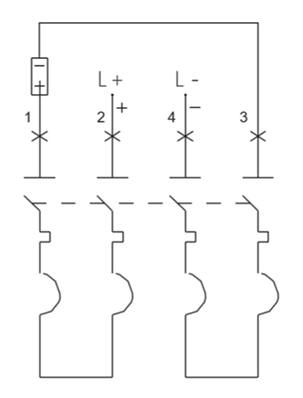

4P Подключение сверху |
