Описание

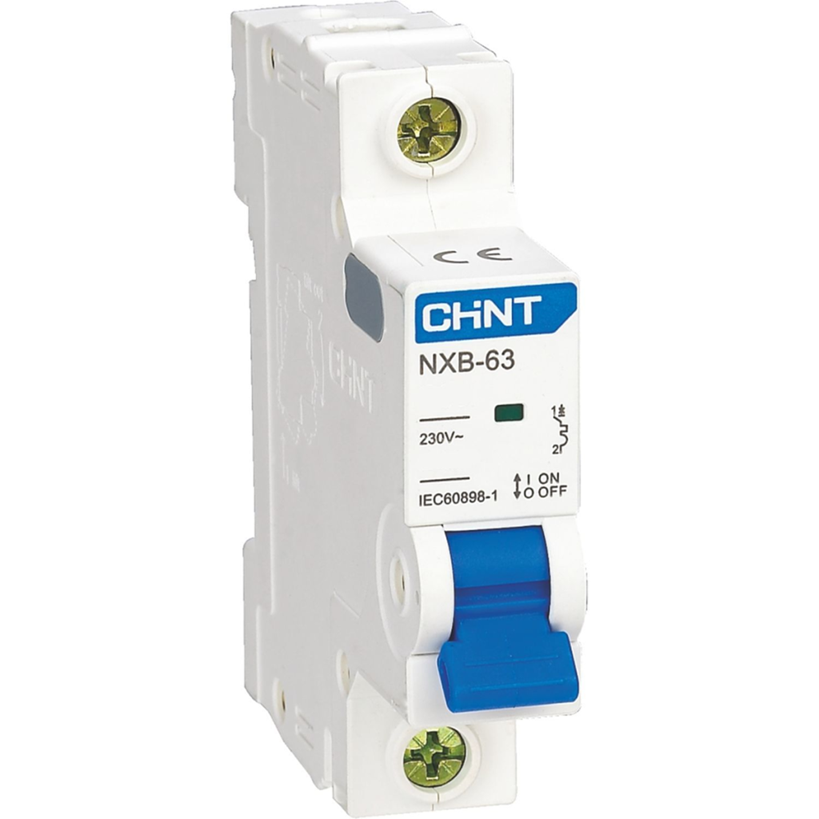

Автоматический выключатель NXB-63, 1-63А, 6кА
Защита от перегрузки, защита от короткого замыкания и физическое отключение.
|
Номинальный ток |
1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50 и 63 A |
|
Номинальное напряжение |
230 В перем. тока (1P, 1P+N) |
|
Частота |
50/60 Гц |
|
Тип электромагнитного расцепления |
B, C, D |
|
Количество полюсов |
1P, 1P+N,2P, 3P, 3P+N, 4P |
|
Срок службы механической части |
20 000 циклов |
|
Срок службы электрической части |
10 000 циклов |
|
Номинальная отключающая способность (Icu) |
6000 А |
|
Отключающая способность (Ics) |
6000 A |
|
Выдерживаемое номинальное импульсное напряжение (Uimp) |
4 кВ |
|
Рабочая температура |
-35 + 70°C |
|
Номинальный ток In (A) |
Максимальная потребляемая мощностьна каждом полюсе ( Вт) |
|
1-10 |
2 |
|
16-32 |
3.5 |
|
40-63 |
5 |
|
Испытание |
Тип |
Испытательный |
Состояние |
Предельное время |
Ожидаемый |
Примечания |
|
a |
B C D |
1,13 In |
Холодное |
t < 1 ч (для In > 63 A) |
Нет |
|
|
b |
B C D |
1,45 In |
Сразу после |
t < 1 ч (для In > 63 A) |
Срабатывание |
Ток стабильно |
|
c |
B C D |
2,55 In |
Сразу после |
1 с < t < 60 с (для In > 32 A) |
Срабатывание |
|
|
d |
B |
3 In |
Холодное |
t < 0,1 с |
Нет |
Подключает ток |
|
e |
B |
5 In |
Холодное |
t < 0,1 с |
Срабатывание |
Подключает ток |
|
Тип размыкания |
Испытательный |
Состояние |
Предельное время |
Ожидаемый |
Примечания |
|
C, D |
1,05 In |
Холодное |
t < 2 ч (для In > 63 A) |
Нет срабатывания |
Ток стабильно |
|
C, D |
1,3 In |
Сразу после испытания |
t < 1 ч (для In > 63 A) |
Срабатывание | |
|
C, D |
2 In |
Холодное |
t < 900 с |
Срабатывание | |
|
C |
6,4 In |
Холодное |
t < 0,2 с |
Нет срабатывания |
Подключает ток |
|
D |
9,6 In | ||||
|
C |
Срабатывание | ||||
|
D |
|
|
|
|
Соответствует стандартам IEC 60898-1 и МЭК 61009-1 |
Соответствует стандарту МЭК 60947-2 |
