Описание

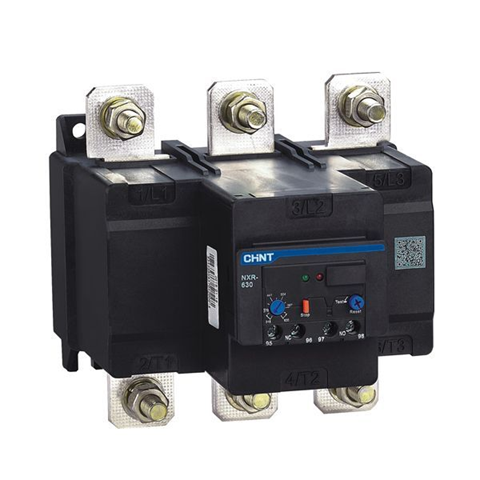

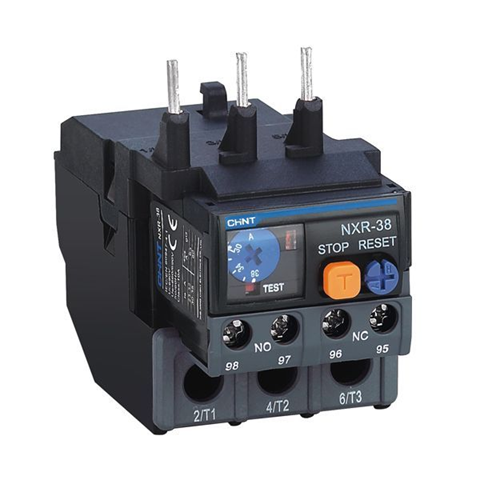

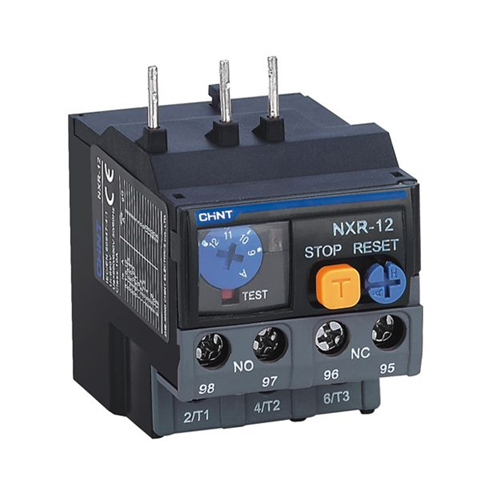

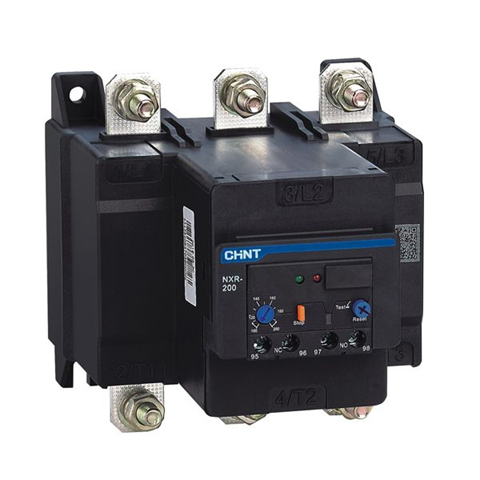

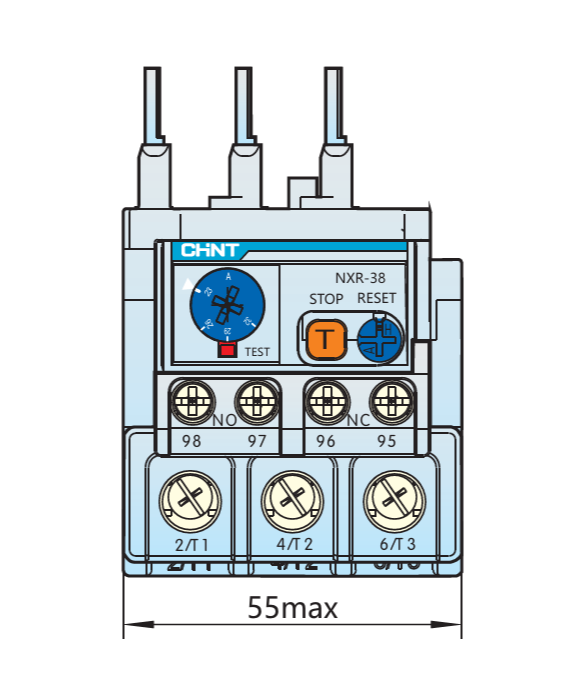

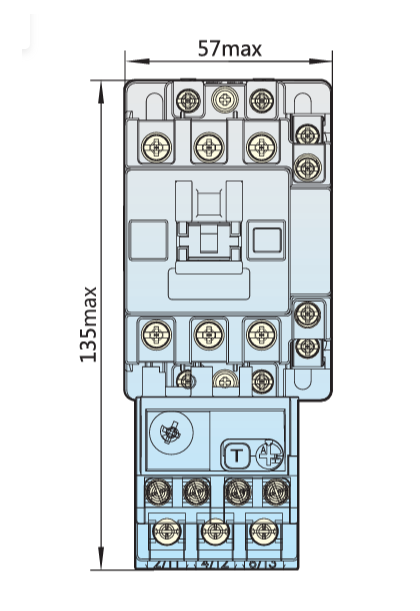

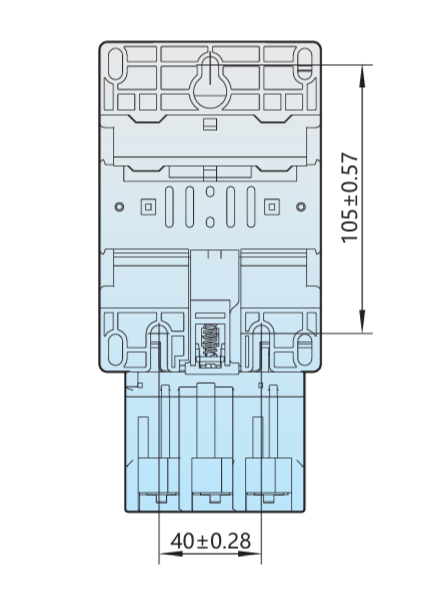

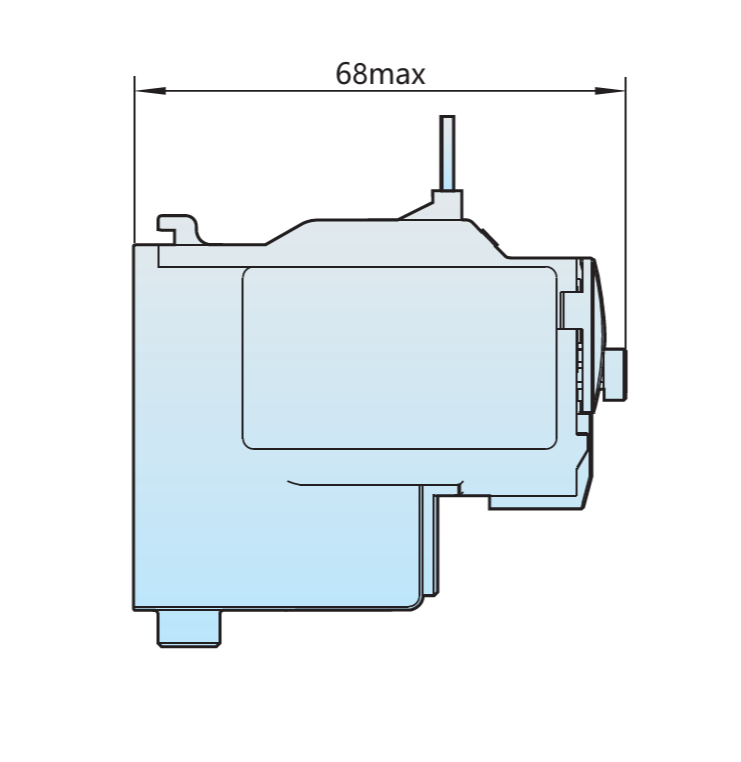

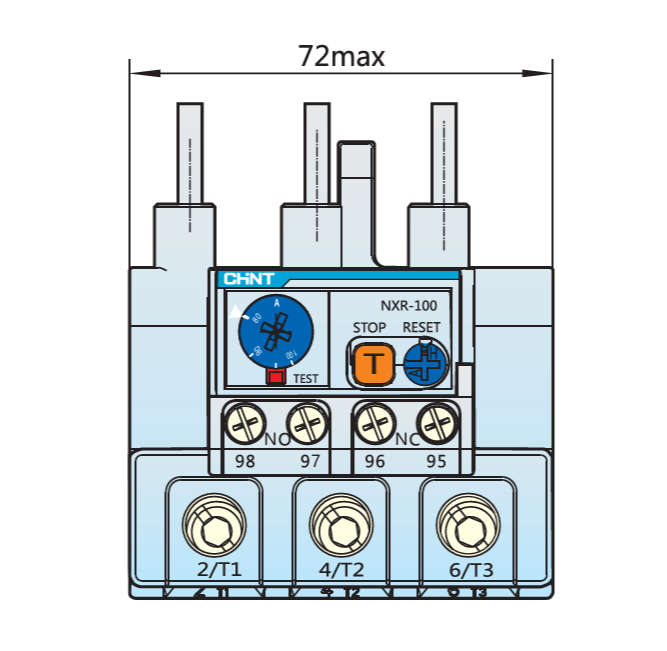

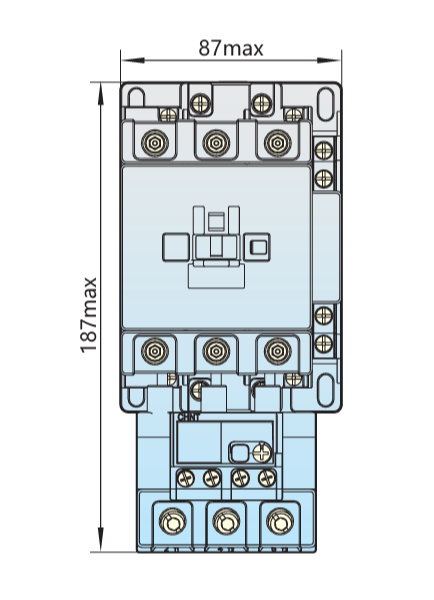

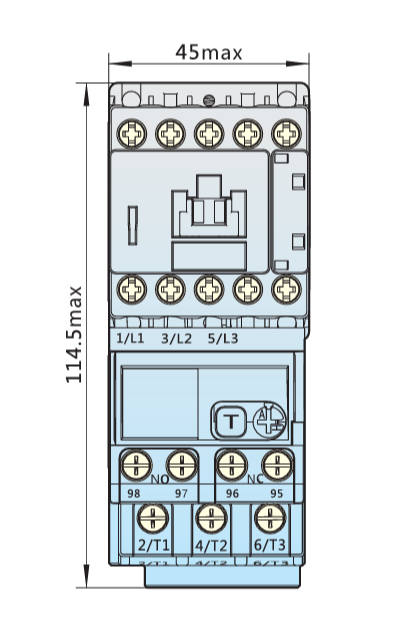

Тепловые защитные реле NXR

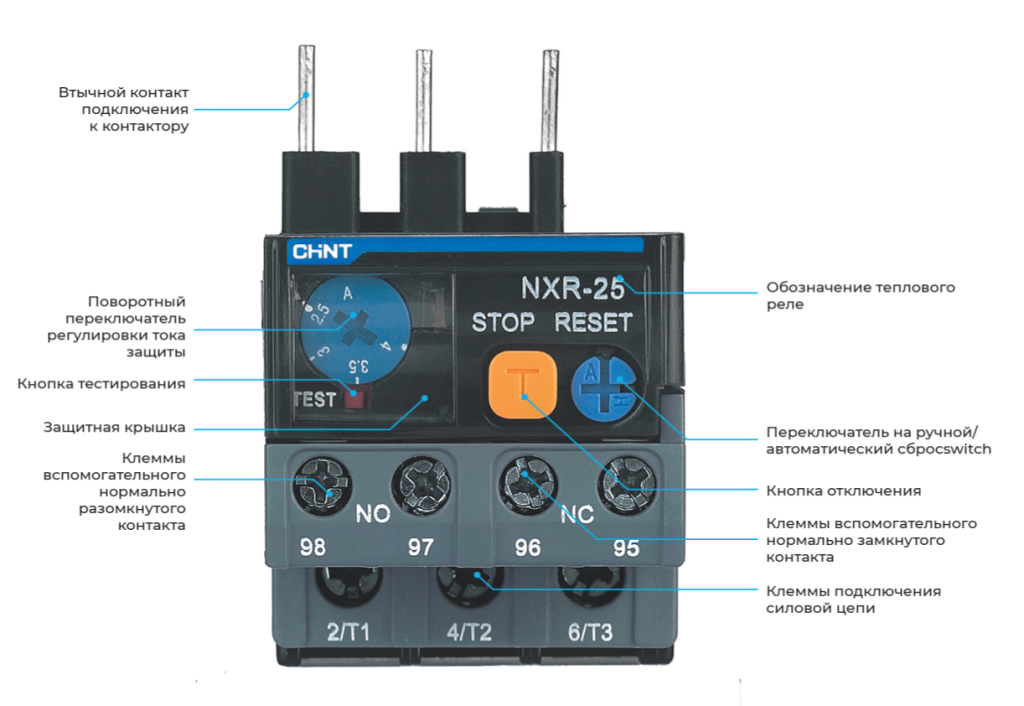

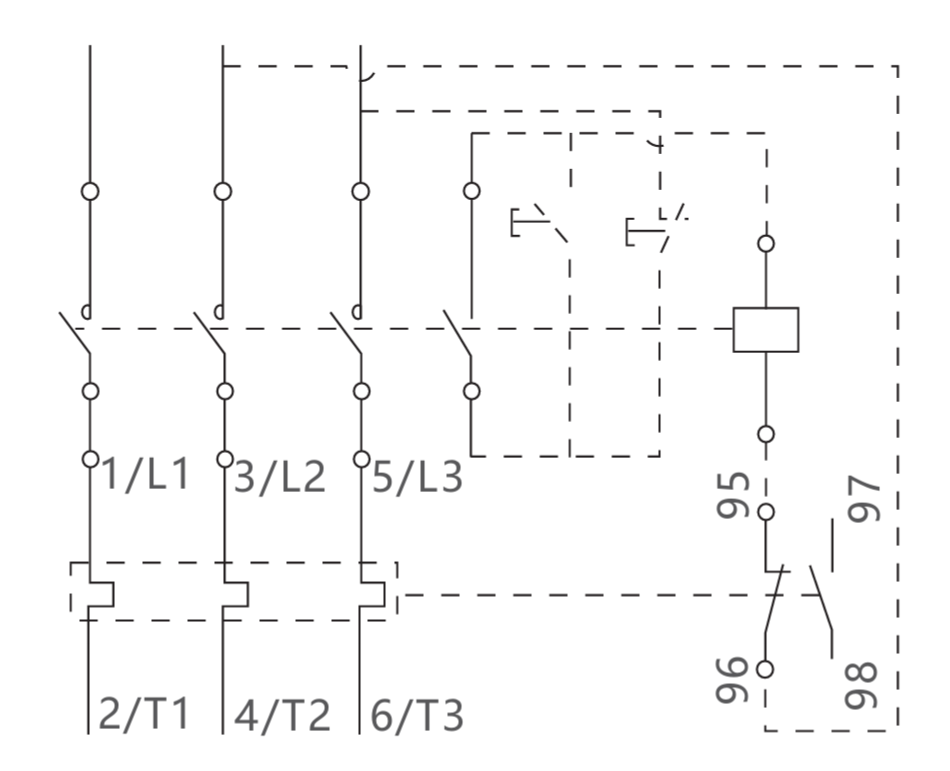

Тепловые реле перегрузки серии NXR предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 690В и номинальным током до 630А для защиты от перегрузки и обрыва фазы при продолжительном или прерывисто-продолжительном режиме работы двигателя. Тепловые реле также имеют функции температурной компенсации, индикации срабатывания, автоматического и ручного сброса, естирования и отключения. Тепловые реле могут устанавливаться отдельно или применяться вместе с контакторами.

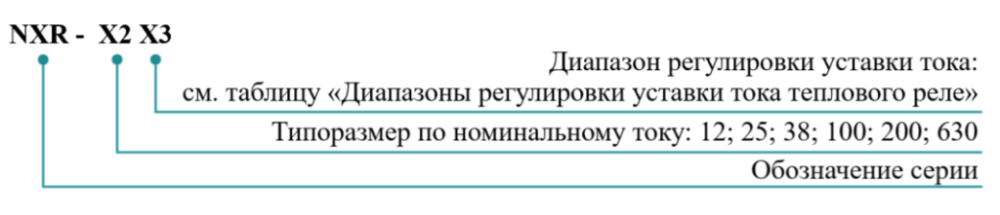

| Тип теплового реле | NXR-12 | NXR-25 | NXR-38 | NXR-100 | NXR-200 | NXR-630 | ||
|---|---|---|---|---|---|---|---|---|
| Номинальный ток (In), А | 12 | 25 | 38 | 100 | 150 | 630 | ||
| Класс теплового расцепления | 10A | 10A | 10A | 10A | 10A | 10A | ||
| Номинальное напряжение изоляции (Ui), В | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Номинальное импульсное выдерживаемое напряжение (Uimp), кВ | 6 | 6 | 6 | 6 | 6 | 6 | ||
| Степень защиты корпуса | IP20 (спереди) | IP20 (спереди) | IP20 (спереди) | IP20 (спереди) | IP00 (спереди) | IP00 (спереди) | ||
| Защита от обрыва фазы | Да | Да | Да | Да | Да | Да | ||
| Ручной и автоматический сброс | Да | Да | Да | Да | Только ручной | Только ручной | ||
| Компенсация влияния температуры | Да | Да | Да | Да | Да | Да | ||
| Индикация срабатывания | Да | Да | Да | Да | Да | Да | ||
| Кнопка тестирования | Да | Да | Да | Да | Да | Да | ||
| Кнопка отключения | Да | Да | Да | Да | Да | Да | ||
| Способ установки | Втычный контакт к контактору | Отдельное устройство | ||||||
| Встроенные вспомогательные контакты | 1НО+1НЗ | 1НО+1НЗ | 1НО+1НЗ | 1НО+1НЗ | 1НО+1НЗ | 1НО+1НЗ | ||
| Номинальный рабочий ток вспомогательных контактов, A | AC-15 380/400В | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | |
| DC-13 220В | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | ||
| Характеристики одножильных или многожильных кабелей | Силовая цепи | Сечение, мм2 | 1-4 | 1-6 | 4-10 | 4-35 | 25-95 | 50-2х185 |
| Размер винта | M3.5 | M4 | M4 | M10 | M8 | M10 | ||
| Усилие затяжки, Н∙м | 1,2 | 1,7 | 1,7 | 10 | 10 | 20 | ||
| Цепь управления | Сечение, мм2 | 1-2.5 | 1-2.5 | 1-2.5 | 1-2.5 | 1-2.5 | 1-2.5 | |
| Размер винта | M3.5 | M3.5 | M3.5 | M3.5 | M3.5 | M3.5 | ||
| Усилие затяжки, Н∙м | 0,8 | 0,8 | 0,8 | 0,8 | 1,2 | 1,2 | ||
| Типоразмер теплового реле | Диапазон регулировки тока защиты, А | Типоразмер теплового реле | Диапазон регулировки тока защиты, А | Типоразмер теплового реле | Диапазон регулировки тока защиты, А |
|---|---|---|---|---|---|
| 12 | 0,1-0,16 | 25 | 0,1-0,16 | 38 | 23-32 |
| 0,16-0,25 | 0,16-0,25 | 30-38 | |||
| 0,25-0,4 | 0,25-0,4 | 100 | 23-32 | ||
| 0,4-0,63 | 0,4-0,63 | 30-40 | |||
| 0,63-1 | 0,63-1 | 37-50 | |||
| 1-1,6 | 1-1,6 | 48-65 | |||
| 1,25-2 | 1,25-2 | 55-70 | |||
| 1,6-2,5 | 1,6-2,5 | 63-80 | |||
| 2,5-4 | 2,5-4 | 80-93 | |||
| 4-6 | 4-6 | 80-100 | |||
| 5,5-8 | 5,5-8 | 200 | 80-160 | ||
| 7-10 | 7-10 | 100-200 | |||
| 9-12 | 9-12 | 630 | 125-250 | ||
| 9-13 | 200-400 | ||||
| 12-18 | 315-630 | ||||
| 17-25 |
| Режим работы | № | Испытательный ток перегрузки, кратный In | Условия испытаний | Время воздействия | Результат испытаний | |
|---|---|---|---|---|---|---|
| Трёхфазная симметричная перегрузка | 1 | 1,05 | Холодное состояние | t ≥ 2 часов | Несрабатывание | |
| 2 | 1,20 |
Нагретое состояние (непосредственно после п. 1) |
t < 2 часов | Срабатывание | ||
| 3 | 1,50 |
Нагретое состояние (непосредственно после п. 1) |
t ≤ 2 мин. | Срабатывание | ||
| 4 | 7,20 | Холодное состояние | 2 с < t ≤ 10 с | Срабатывание | ||
| Пропадание одной фазы | 5 | Любые 2 фазы | Пропадающая фаза | Холодное состояние | t ≥ 2 часов | Несрабатывание |
| 1,00 | 0,9 | |||||
| 6 | 1,15 | 0 |
Нагретое состояние (непосредственно после п. 5) |

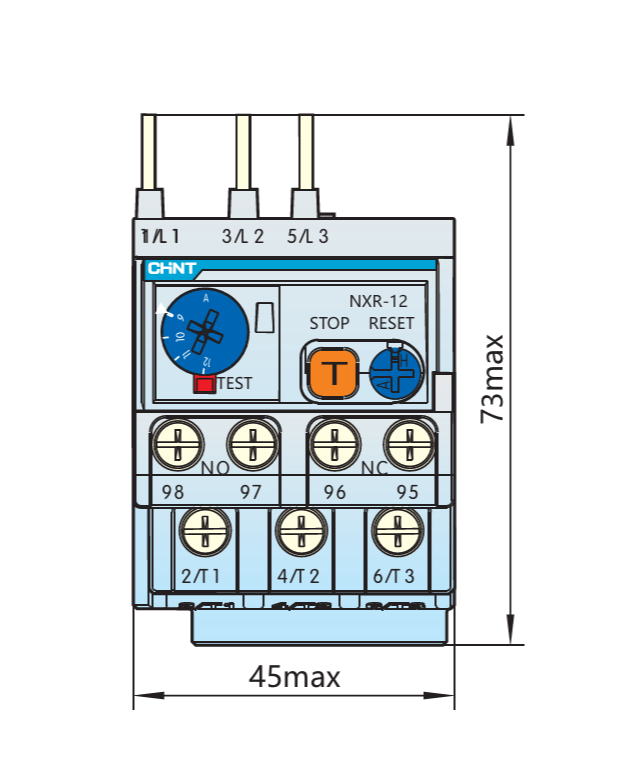

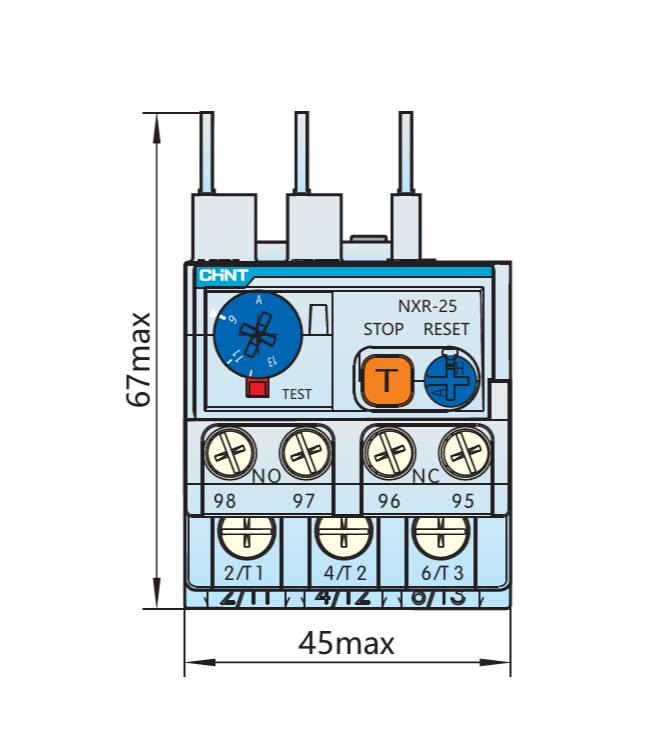

t < 2 часов | Срабатывание | |
| Исполнение теплового реле | Диапазон регулировки тока защиты, А | Рекомендуемый тип предохранителя (RT16) и его номинальный ток, А | Исполнение контактора |
|---|---|---|---|
| gG | |||
| NRХ-12 | 0,1-0,16 | 2 | NXC-06M; 09M; 12M |
| 0,16-0,25 | 2 | ||
| 0,25-0,4 | 2 | ||
| 0,4-0,63 | 2 | ||
| 0,63-1 | 4 | ||
| 1-1,6 | 4 | ||
| 1,25-2 | 6 | ||
| 1,6-2,5 | 6 | ||
| 2,5-4 | 10 | ||
| 4-6 | 16 | ||
| 5,5-8 | 20 | ||
| 7-10 | 20 | ||
| 9-12 | 25 | ||
| NXR-25 | 0,1-0,16 | 2 |
NXC-06; 09; 12; 16; 18; 22; 25; 32; 38 NCX1-09; 12; 18; 22; 25 |
| 0,16-0,25 | 2 | ||
| 0,25-0,4 | 2 | ||
| 0,4-0,63 | 2 | ||
| 0,63-1 | 4 | ||
| 1-1,6 | 4 | ||
| 1,25-2 | 6 | ||
| 1,6-2,5 | 6 | ||
| 2,5-4 | 10 | ||
| 4-6 | 16 | ||
| 5,5-8 | 20 | ||
| 7-10 | 20 | ||
| 9-13 | 25 | ||
| 12-18 | 35 | ||
| 17-25 | 50 | ||
| NXR-38 | 23-32 | 63 |
NXC-25; 32; 38 NCX1-32-38 |
| 30-38 | 80 | ||
| NXR-100 | 23-32 | 63 |
NXC-40; 50; 65; 75; 85; 100 NCX1-40; 50; 65; 80; 95 |
| 30-40 | 100 | ||
| 37-50 | 100 | ||
| 48-65 | 100 | ||
| 55-70 | 125 | ||
| 63-80 | 125 | ||
| 80-100 | 160 | ||
| NXR-200 | 80-160 | 315 | NXC-120; 160; 185; 225 |
| 100-200 | 315 | ||
|

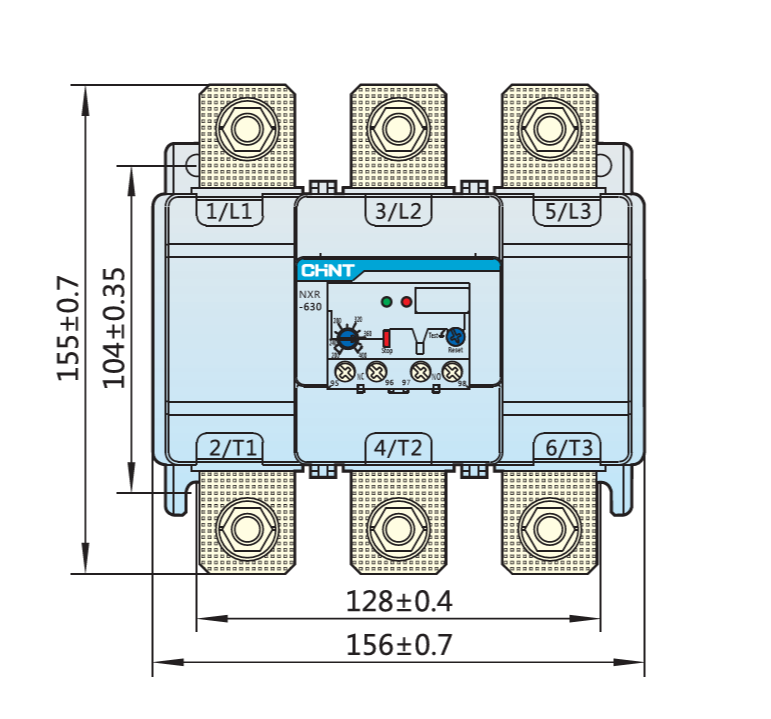

NXR-630 (с контактором NC7) | 100-250 | 800 | NXC-225; 265; 330; 400; 500; 630 |
| 200-400 | 800 | ||
| 315-630 | 800 |

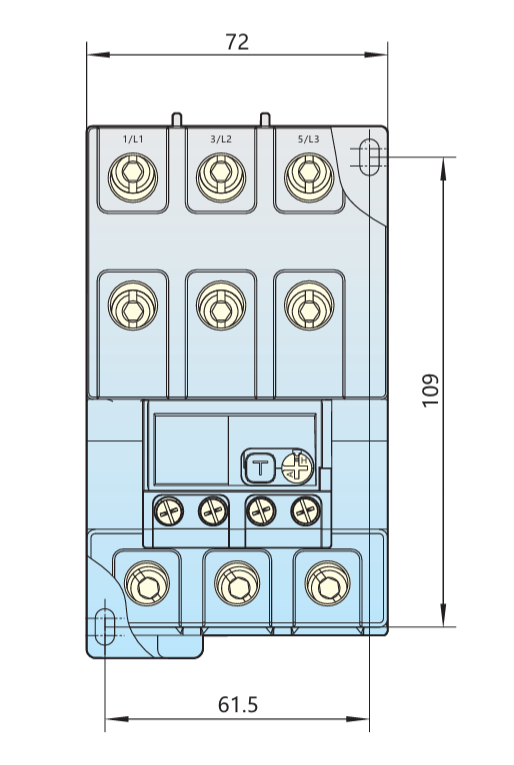

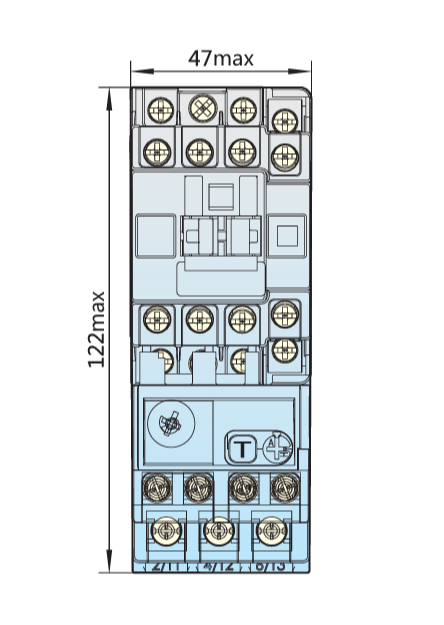

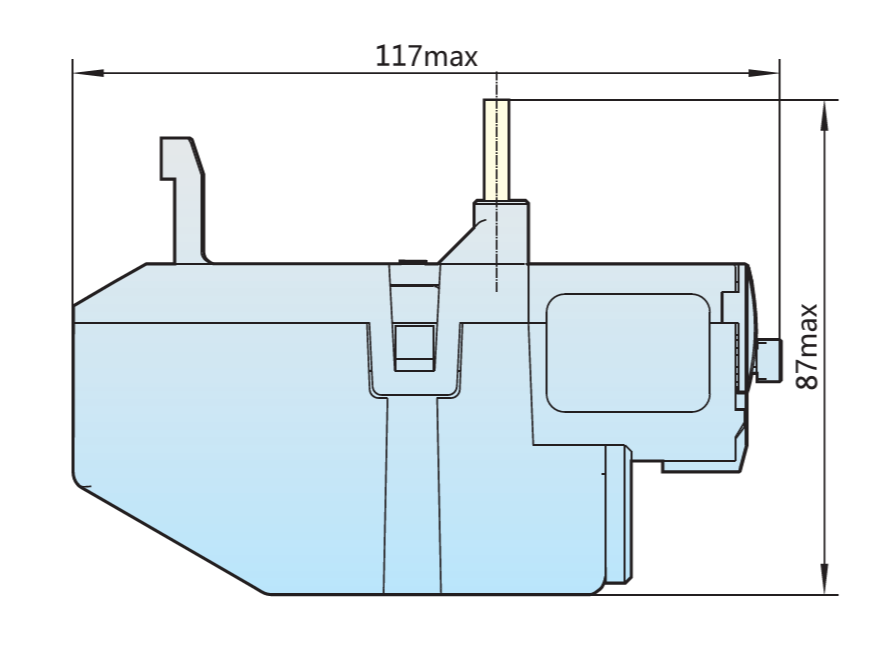

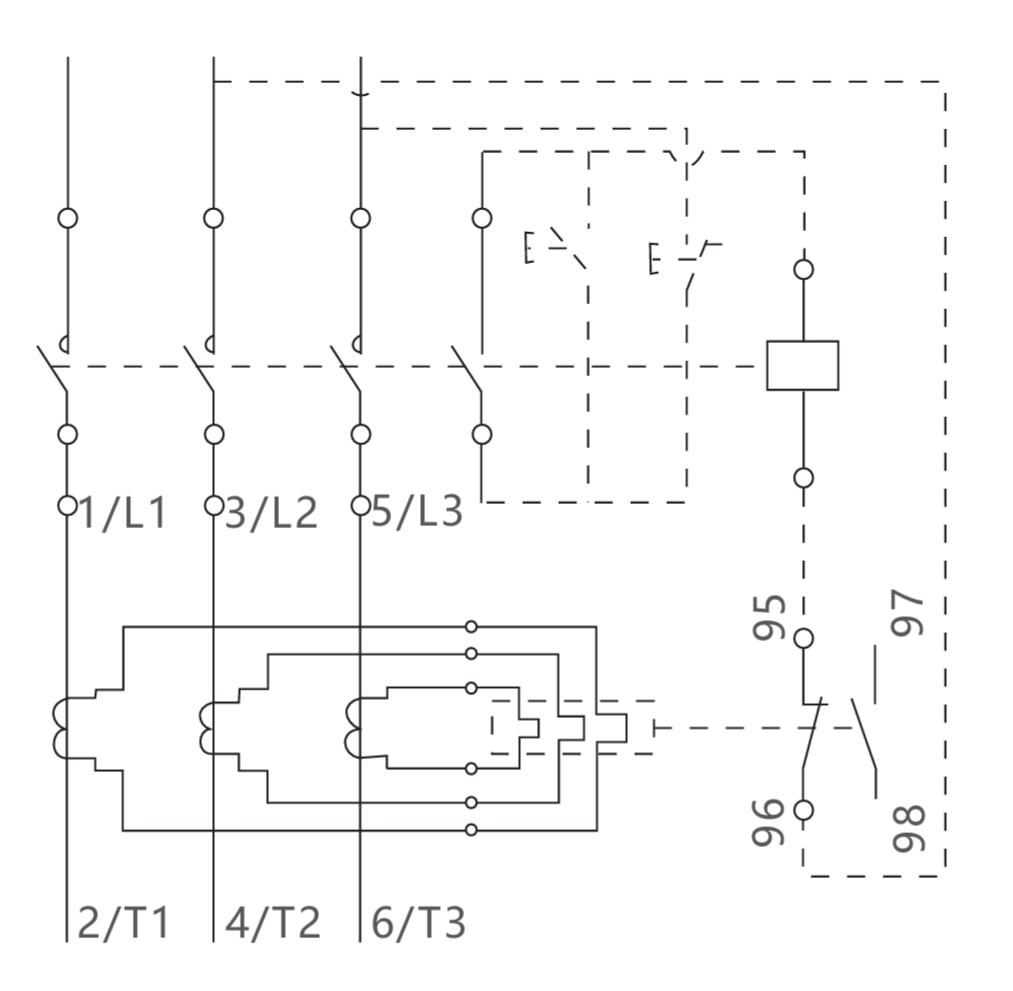

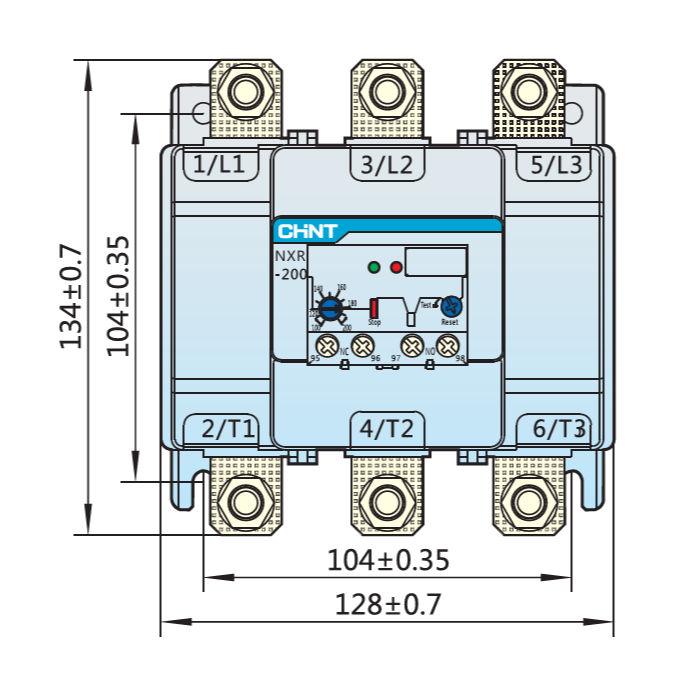

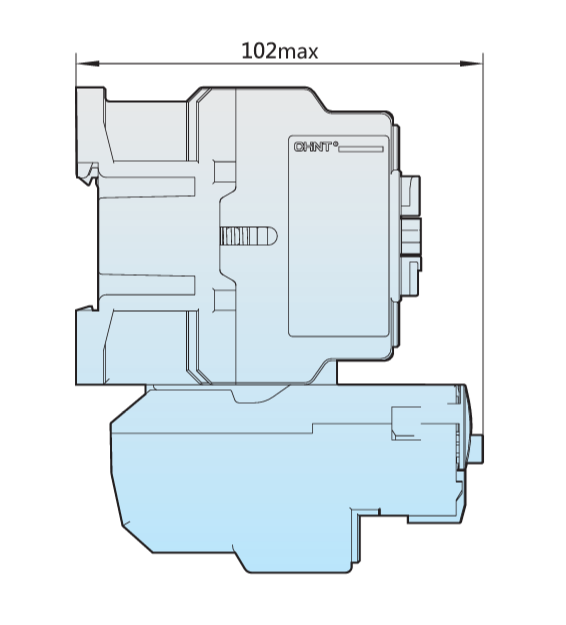

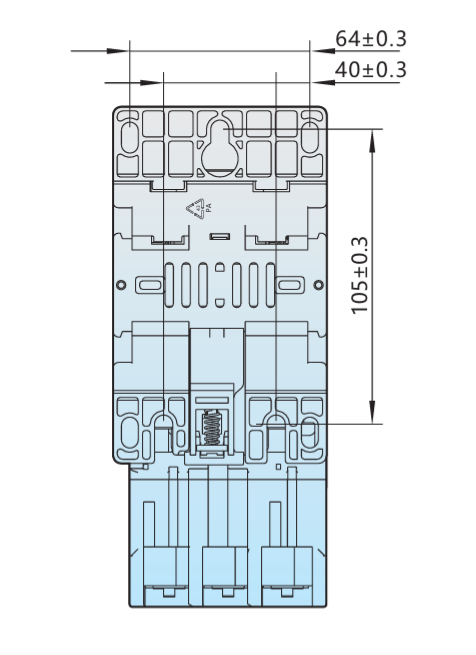

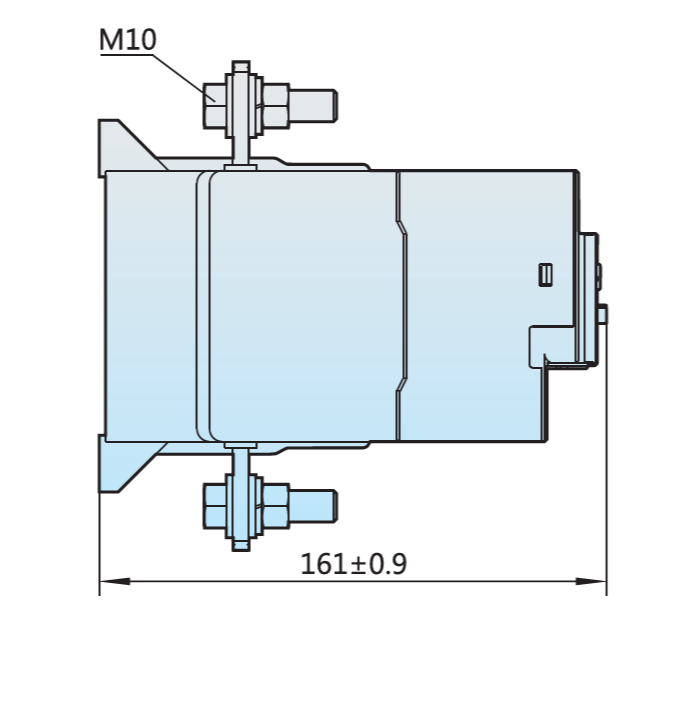

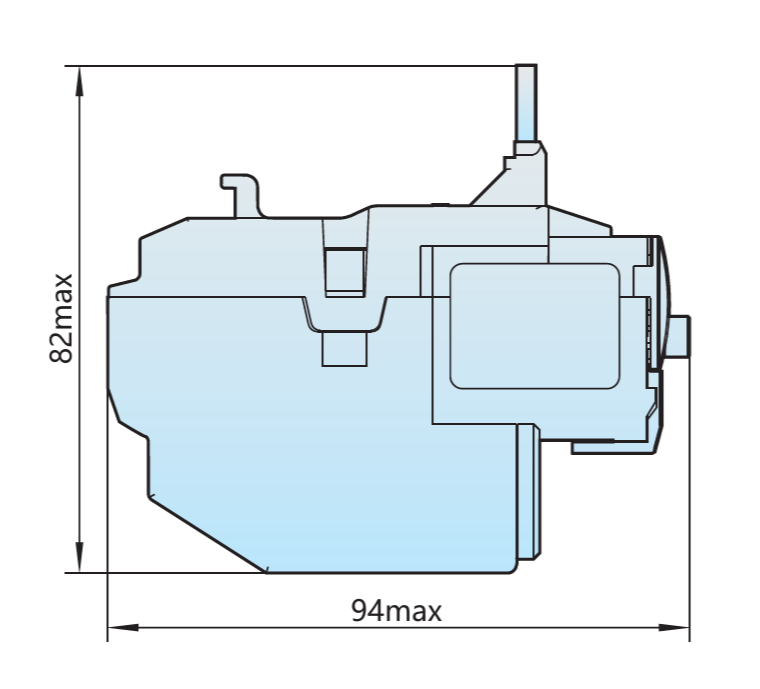

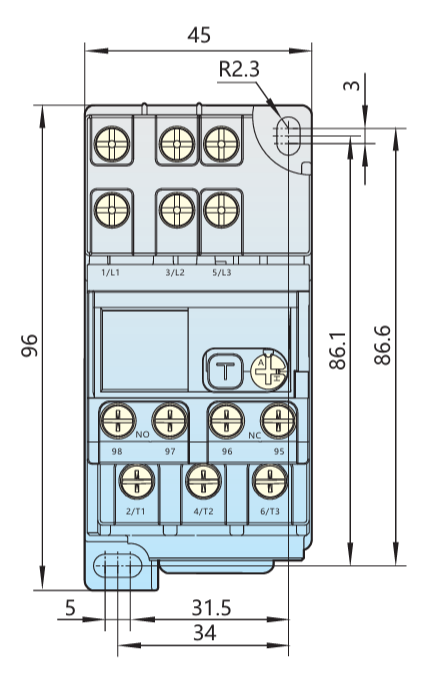

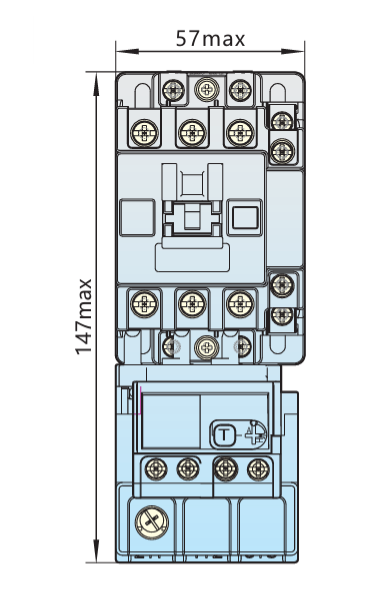

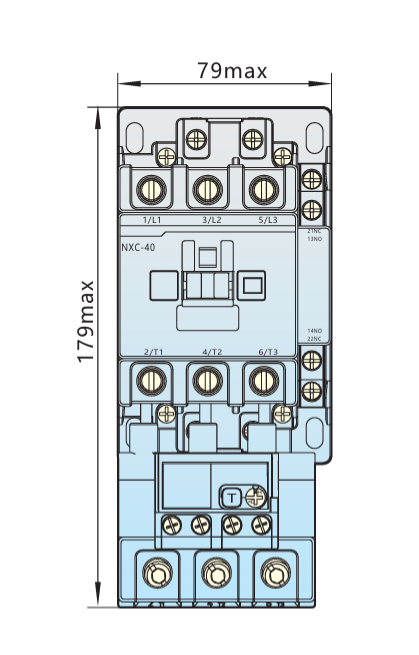

Времятоковая характеристика теплового реле (+20°)

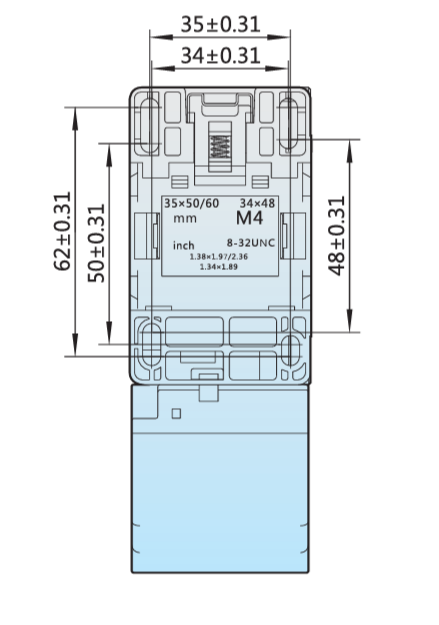

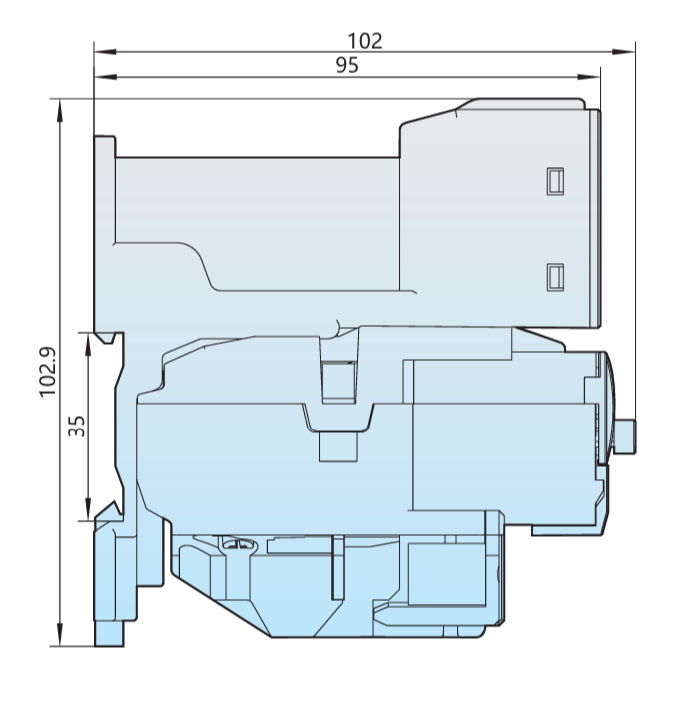

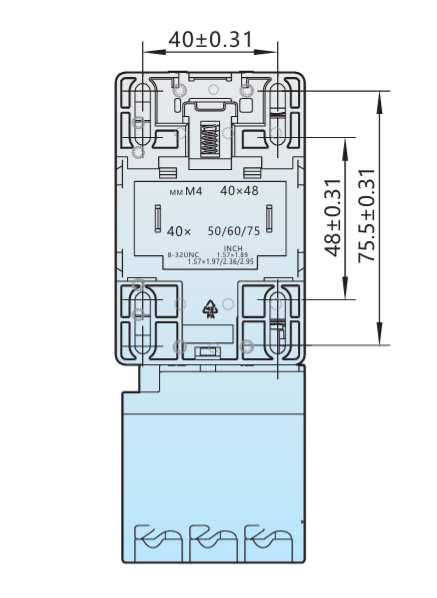

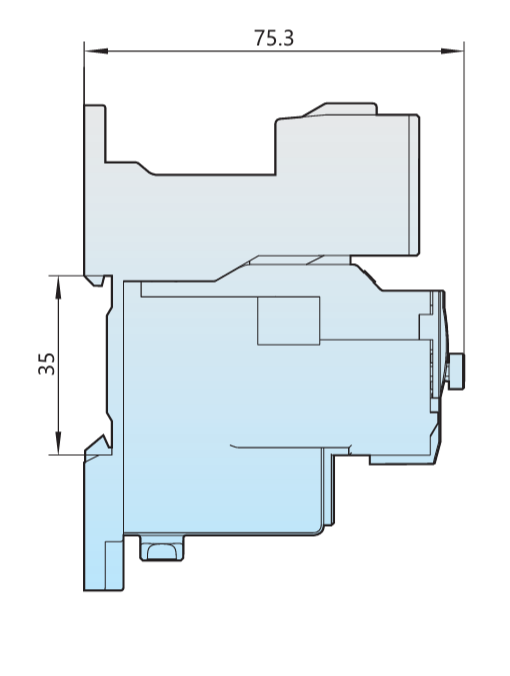

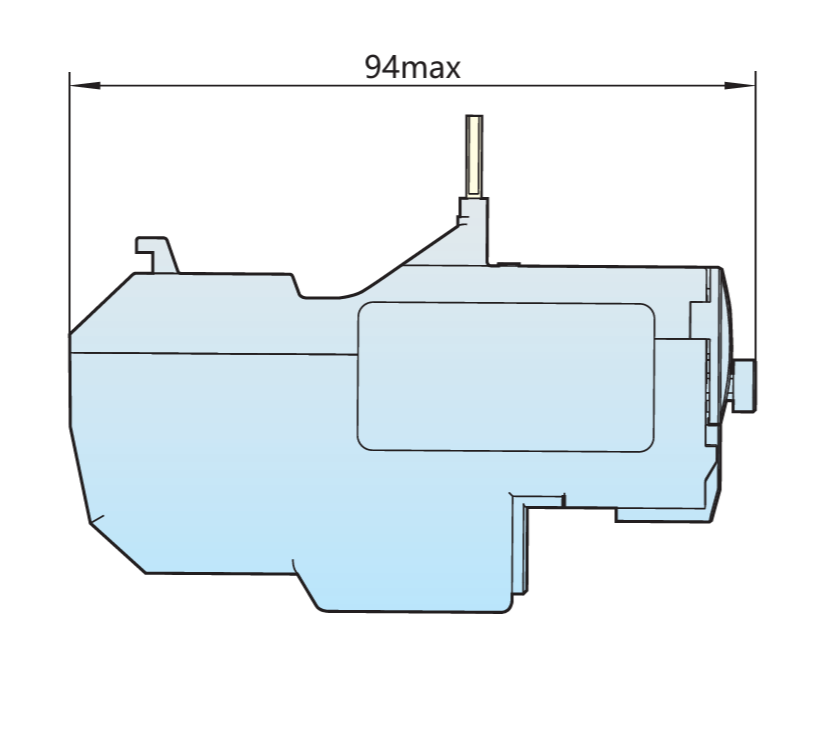

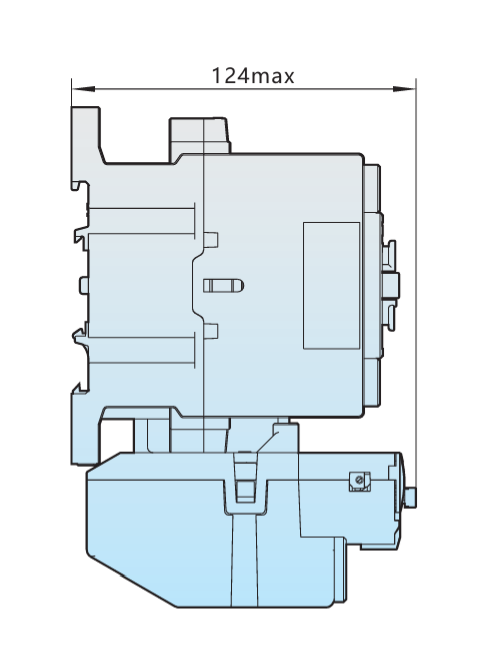

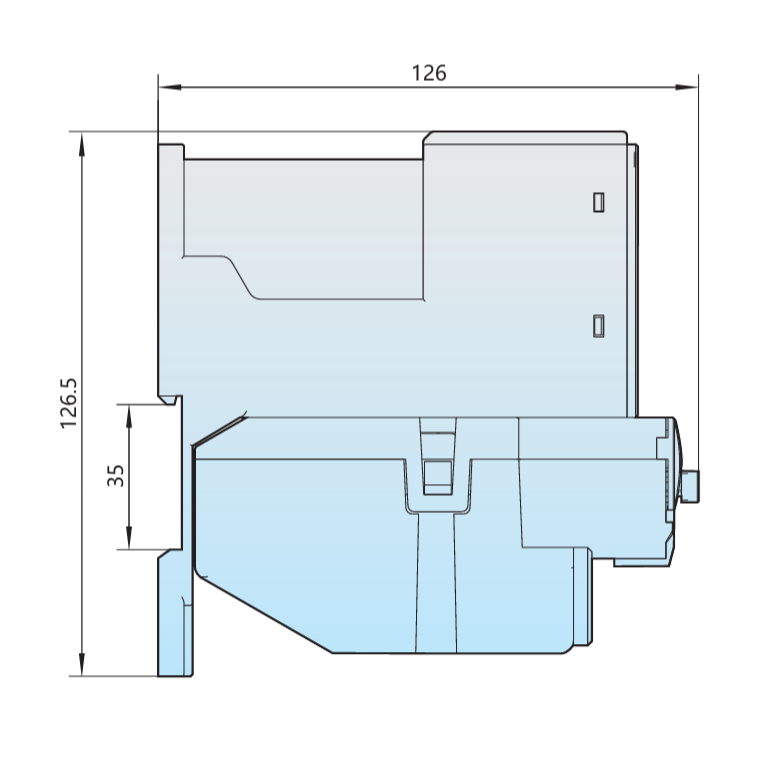

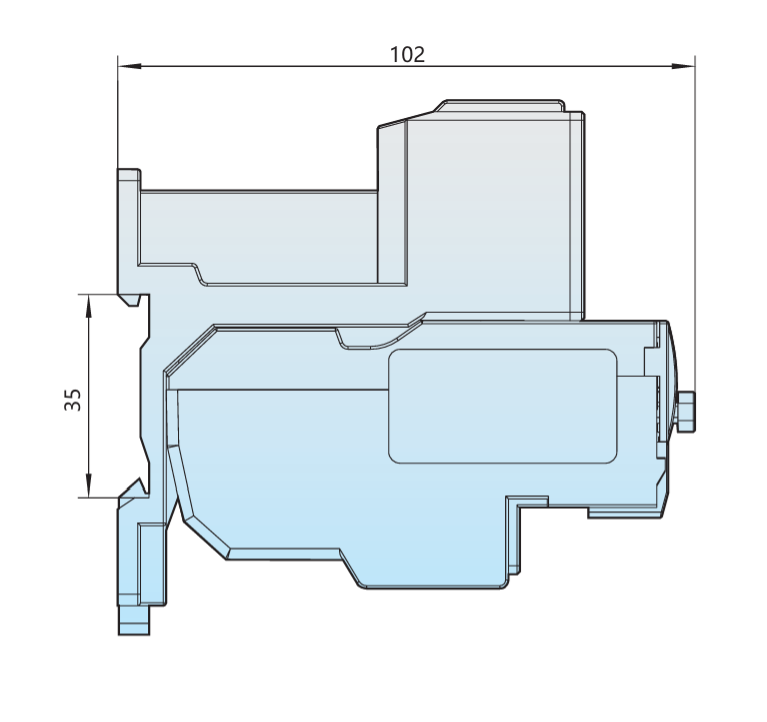

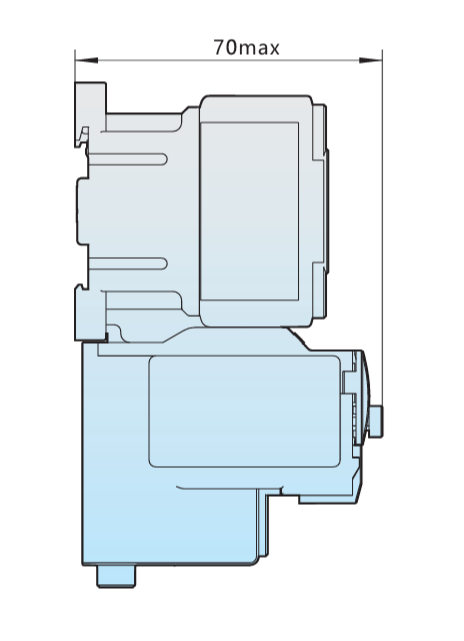

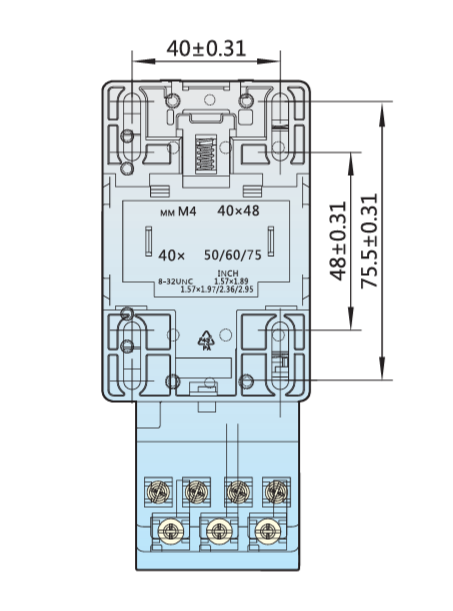

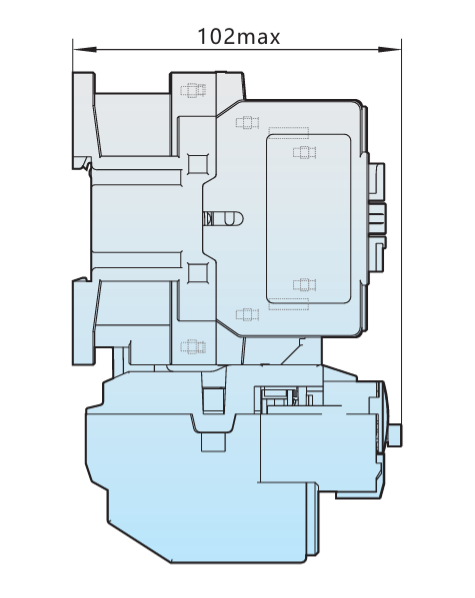

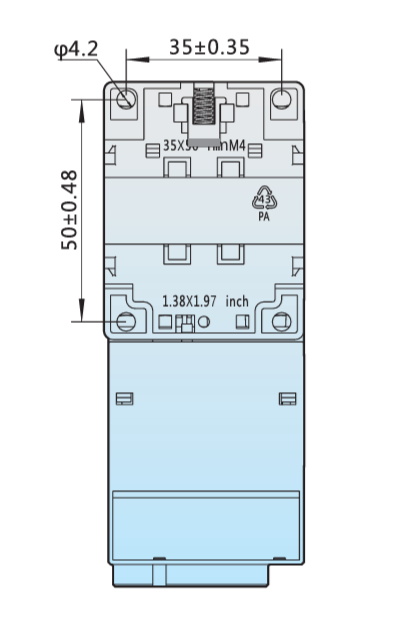

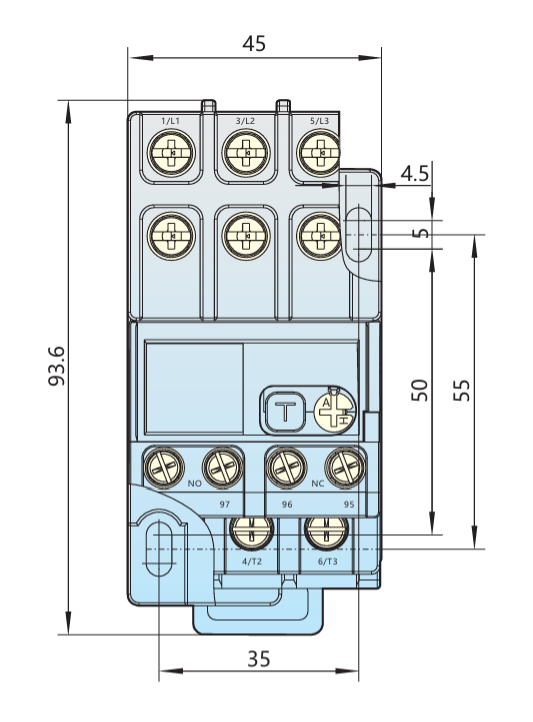

| Наименование монтажного блока | Тип теплового реле |
|---|---|
| MB-1 | NXR-11,5 |
| MB-2 | NXR-25 |
| MB-3 | NXR-36 |
| MB-4 | NXR-93 |
▶ Стандарт ГОСТ IEC 60947-1 определяет диапазон нормальных рабочих температур для эксплуатации устройств. При работе устройств в стандартном диапазоне температур существенного изменения их эксплуатационных характеристик не происходит.
▶ При температуре окружающей среды выше +40 °С необходимо снизить уровень нагрузки для исключения перегрева устройства и ложного срабатывания. Номинальный рабочий ток следует отрегулировать так, чтобы предотвратить повреждение устройства, сокращение срока его службы, снижение надежности, или исключить влияние на его рабочие характеристики.
▶ При температуре ниже -5 °С следует учитывать влияние изменений в системе теплоотвода на рабочие характеристики устройства. В таблице ниже приводятся коэффициенты компенсации температуры при температуре окружающей среды выше +40 °С и ниже -5 °С, для значений температуры -35 °С и +70 °С. Тепловые реле NXR-200 и NXR-630 никаких корректировок не требуют.
| Температура окружающей среды | -35° | +70° | |
|---|---|---|---|
| Коэффициенты компенсации температуры для тепловых реле NXR-12; 25; 38; 100 | Кратность тока несрабатывания | 1,05 | 0,9 |
| Кратность тока срабатывания | 1,4 | 1,2 | |

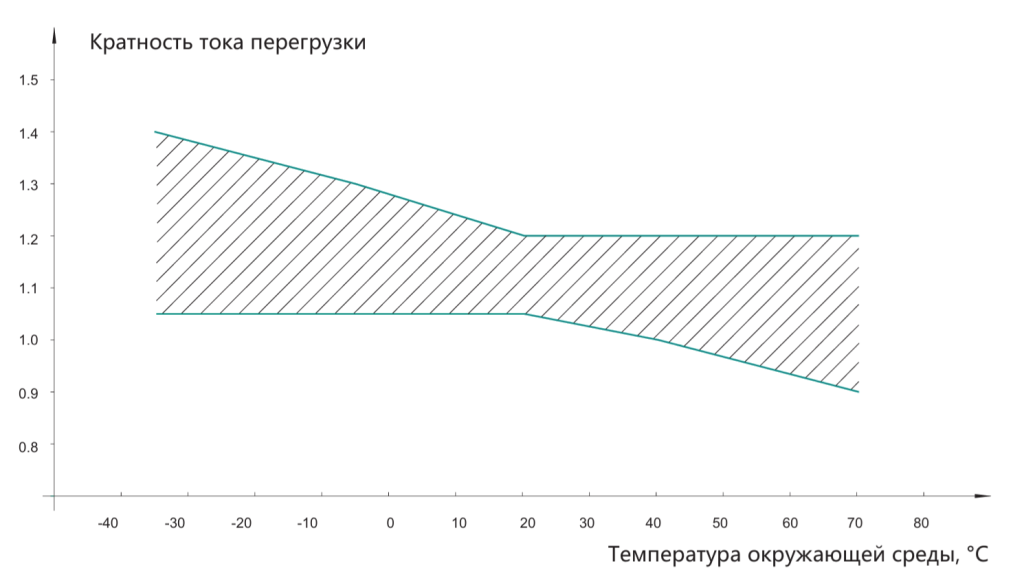

Кривая компенсации температуры для тепловых реле NXR-12; 25; 38; 100
▶ Степень защиты: IP20 (лицевая сторона)
▶ Рабочая температура: от -5°С до +40°С, среднесуточная температура не более +35°С
▶ Высота над уровнем моря: не более 2000м
▶ Допустимая влажность: в месте установки не должна превышать 50% при температуре 40°С
▶ Уклон монтажной поверхности относительно вертикальной плоскости: не более 5°
▶ Место эксплуатации: без механических воздействий, ударов и вибрации
▶ Степень загрязнения: 3
▶ Категория размещения: III
