Описание

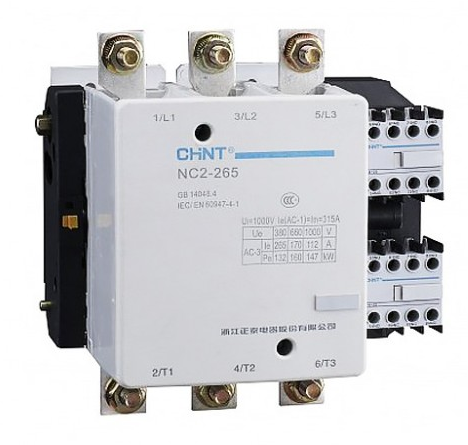

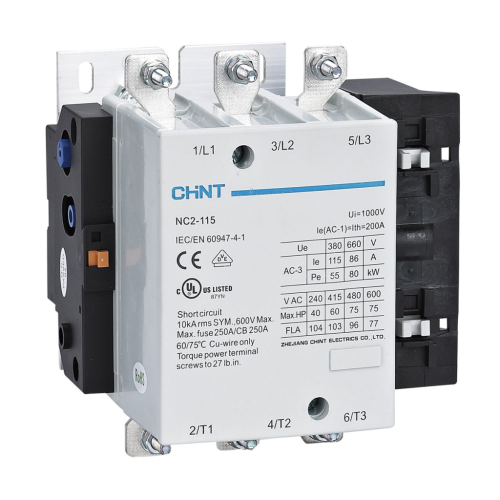

Силовые контакторы NC2, 115-800А
Контактор переменного тока серии NC2 в основном используется в цепях переменного тока 50 Гц (или 60 Гц) с номинальным рабочим напряжением до 690 В и номинальным рабочим током от 115 до 800 А в категории применения АС-3. Применяется для удаленного соединения и разъединения цепей и может использоваться с соответствующим реле тепловой защиты для выполнения функций электромагнитного пускателя с целью защиты цепи от возможной перегрузки.
| Модель | NC2-115 | NC2-150 | NC2-185 | NC2-225 | NC2-265 | NC2-330 | NC2-400 | NC2-500 | NC2-630 | NC2-800 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный рабочий ток Ie А | 380 В / 400 В | AC-3 | 115 | 150 | 185 | 225 | 265 | 330 | 400 | 500 | 630 | 800 | |
| AC-4 | 115 | 150 | 185 | 225 | 265 | 330 | 400 | 500 | 630 | 630 | |||
| 660 В / 690 В | AC-3 | 86 | 108 | 118 | 137 | 170 | 235 | 303 | 353 | 462 | 486 | ||
| AC-4 | 86 | 108 | 118 | 137 | 170 | 235 | 303 | 353 | 462 | 462 | |||
| Условный тепловой ток в открытом исполнении Ith (A) | 200 | 275 | 315 | 380 | 450 | 630 | 800 | 800 | |||||
| Номинальное напряжение изоляции, Ui (В) | 1000 | ||||||||||||
| Допустимое импульсное выдерживаемое напряжение (кВ) | 8 | ||||||||||||
| Мощность управляемого 3-фазного электродвигателя | 380 В / 400 В | 55 | 75 | 90 | 110 | 132 | 160 | 200 | 250 | 335 |
450 (AC-3) |
475 (AC-3) |
|
| 660 В / 690 В | 80 | 100 | 110 | 129 | 160 | 220 | 280 | 335 | 450 |
335 (AC-4) |
450 (AC-4) |
||
| Электрическая износостойкость, х104 | AC-3 | 120 | 100 | 80 | 80 | 60 | |||||||
| AC-4 | 2 | 1 | 0,6 | ||||||||||
| Механический срок службы, х104 | 1000 | 600 | 300 | ||||||||||
| Номинальный ток предохранителя (А) | 200 | 225 | 315 | 355 | 450 | 560 | 750 | 950 | 1000 | ||||
| Мощность катушки | Срабатывание ВА | 660 | 966 | 840 | 1500 | 1500 | 1700 | ||||||
| Удержание ВА | 85,5 | 91,2 | 150 | 34,2 | 34,2 | 34,2 | |||||||
| Номинальное напряжение в цепи управления (напряжение питания) Us (В) |
Переменный ток: 110 В, 127 В, 220 В, 380 В Постоянный ток: 24 В, 48 В, 110 В, 220 В |
Переменный ток: 110 В, 127 В, 220 В, 380 В Постоянный ток: 110 В, 220 В |
|||||||||||
| Класс энергоэффективности | 2 | ||||||||||||
| Рабочий режим |
Напряжение срабатывания: (85-110%) Us; Напряжение размыкания: NC2-115-265: 20-75%Us, NC2-330-800: 10-70%Us |
||||||||||||
| Вспомогательные контакты | Основные параметры | AC-15: 360 ВА; DC-13: 33 Вт; Ith: 10 A | |||||||||||
| Комбинация подключения сверху | F4-20, F4-11, F4-02, F4-40, F4-31, F4-22, F4-13, F4-04, F5-T0, F5-T2, F5-T4, F5-D0, F5-D2, F5-D4 | ||||||||||||

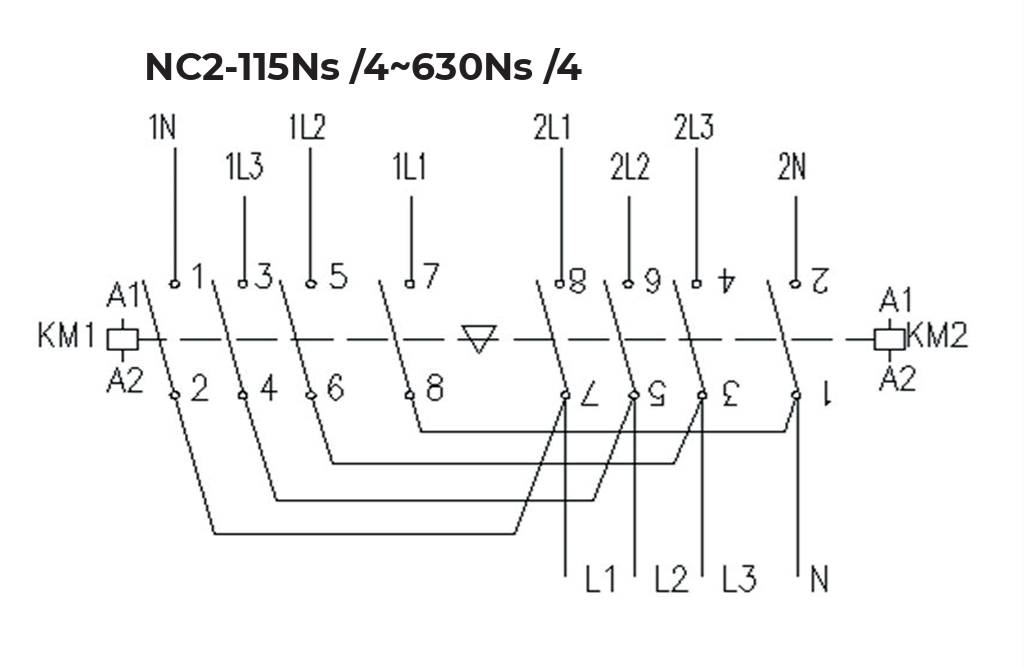

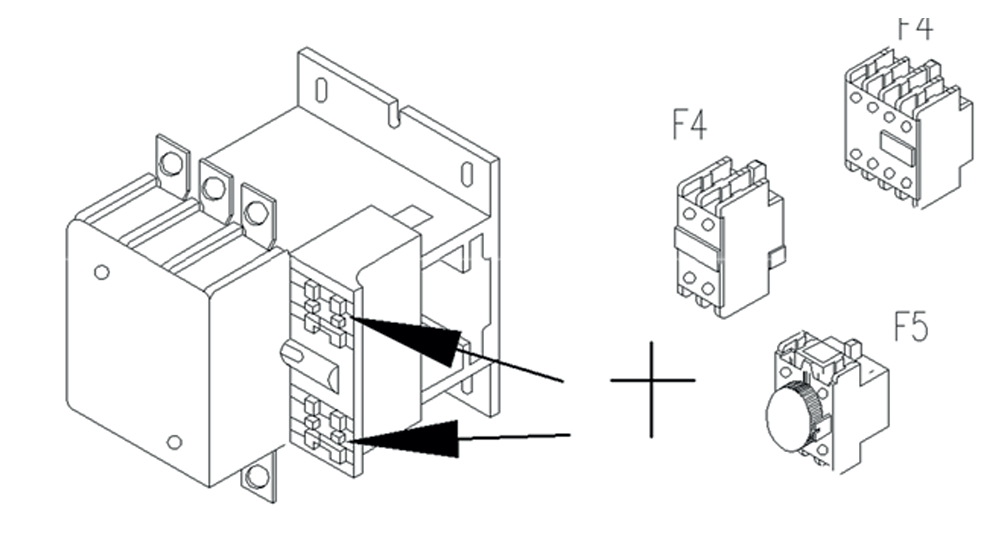

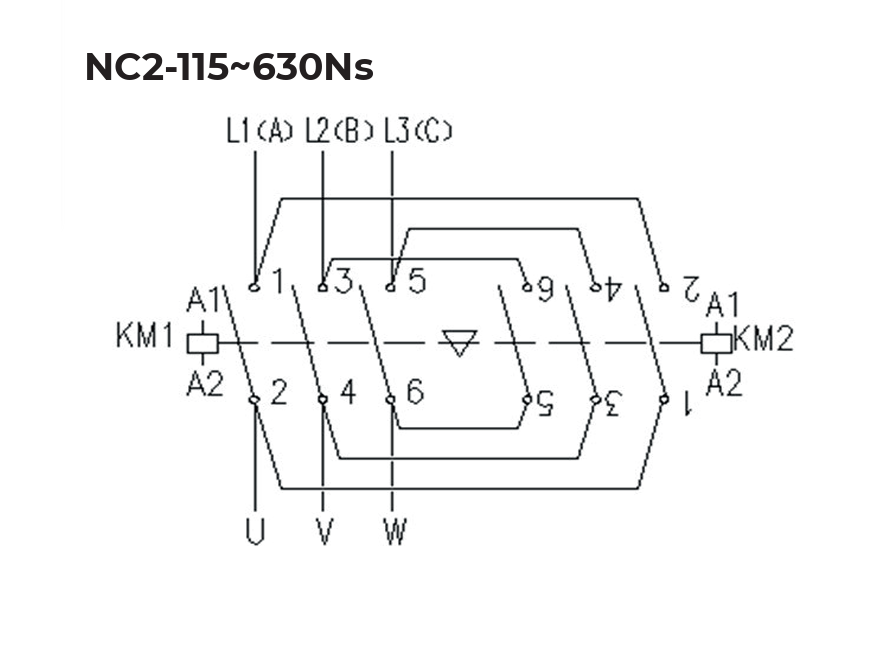

Информация по установке вспомогательного оборудования и схема подключения контактора приведены на рисунке ниже.
Условия монтажа
▶ Степень защиты: IP20 (лицевая сторона)
▶ Рабочая температура: от -25°С до +40°С
▶ Высота над уровнем моря: не более 2000м
▶ Допустимая влажность: в месте установки не должна превышать 50% при температуре 40°С

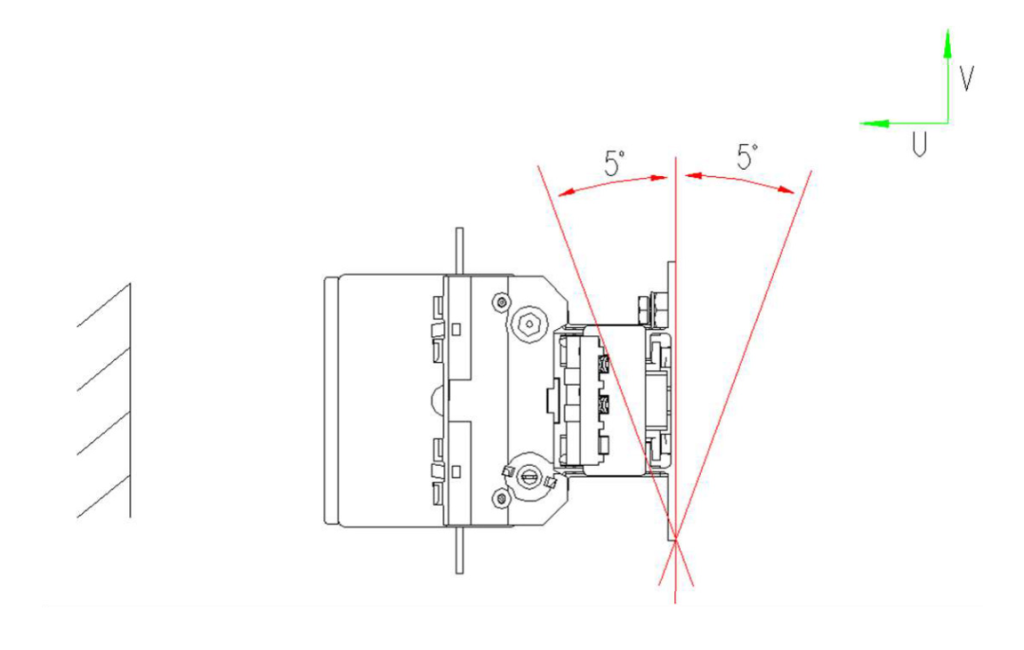

▶ Уклон монтажной поверхности относительно вертикальной плоскости: не более 5°
▶ Место эксплуатации: без механических воздействий, ударов и вибрации
▶ Степень загрязнения: 3
▶ Категория размещения: III
