Описание

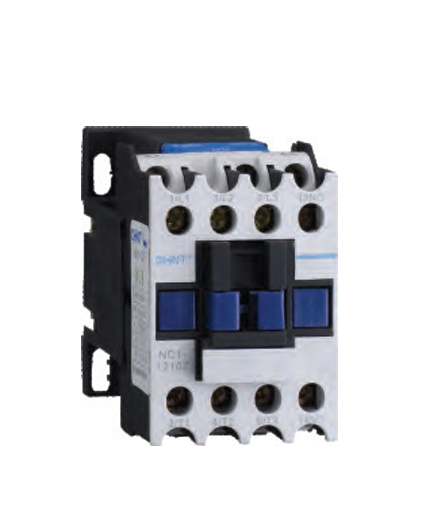

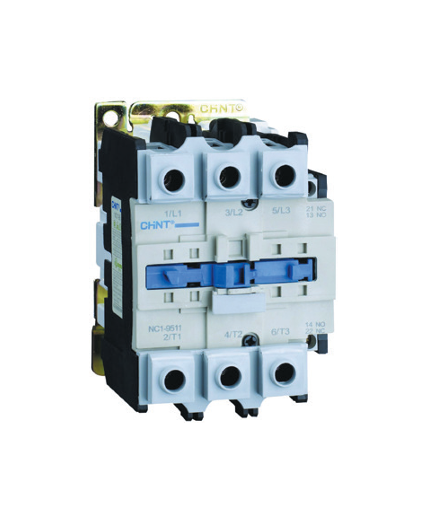

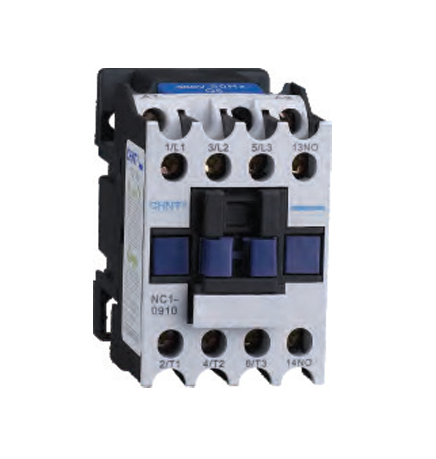

Контакторы NC1
Контакторы серии NC1 предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 690В и номинальным током до 95А для частых пусков и управление двигателями переменного тока. Контакторы могут быть объединены с соответствующим тепловым реле для создания электромагнитного пускателя защиты цепей от токов перегрузки. Механическая блокировка позволяет преобразовать два отдельных контактора в единый реверсивный. Для специальных применений контакторы переменного тока серии NC1 могут комплектоваться катушкой управления постоянного тока.

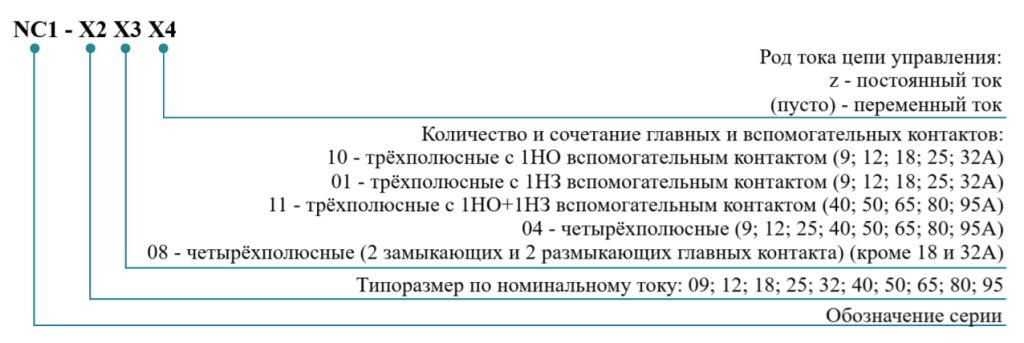

Исполнение контактора | NC1-09(Z) | NC1-12(Z) | NC1-18(Z) | NC1-25(Z) | NC1-32(Z) | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Номинальный рабочий ток контактора (Ie), A | 380/400В | AC-3 | 9 | 12 | 18 | 25 | 32 | |||||
AC-4 | 3,5 | 5 | 7,7 | 8,5 | 12 | |||||||
660/ 690В | AC-3 | 6,6 | 8,9 | 12 | 18 | 21 | ||||||
AC-4 | 1,5 | 2 | 3,8 | 4,4 | 7,5 | |||||||
Условный тепловой ток (Ith), A | 20 | 20 | 32 | 40 | 50 | |||||||
Номинальное напряжение изоляции (Ui), В | 690 | 690 | 690 | 690 | 690 | |||||||
Номинальная мощность управляемого трёхфазного электродвигателя (АС-3) | 220/230В | 2,2 | 3 | 4 | 5,5 | 7,5 | ||||||
380/400В | 4 | 5,5 | 7,5 | 11 | 15 | |||||||
660/690В | 5,5 | 7,5 | 10 | 15 | 18,5 | |||||||
Номинальная мощность управляемого трёхфазного электродвигателя (АС-4) | 380/400В | 1,5 | 2,2 | 3 | 4 | 5,5 | ||||||
660/690В | 1,1 | 1,5 | 3,7 | 4 | 5,5 | |||||||

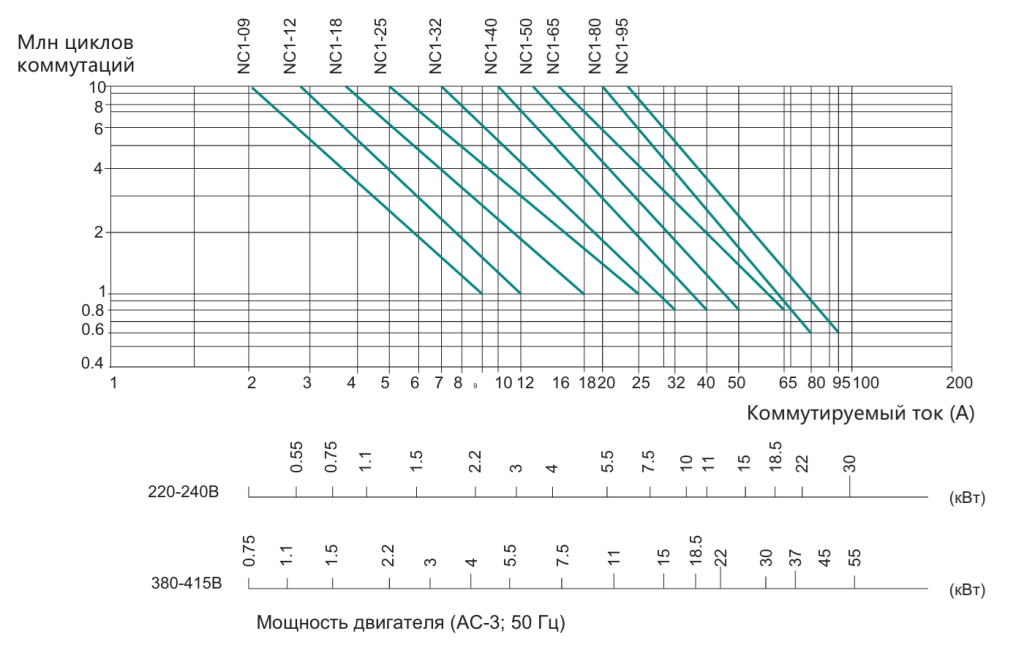

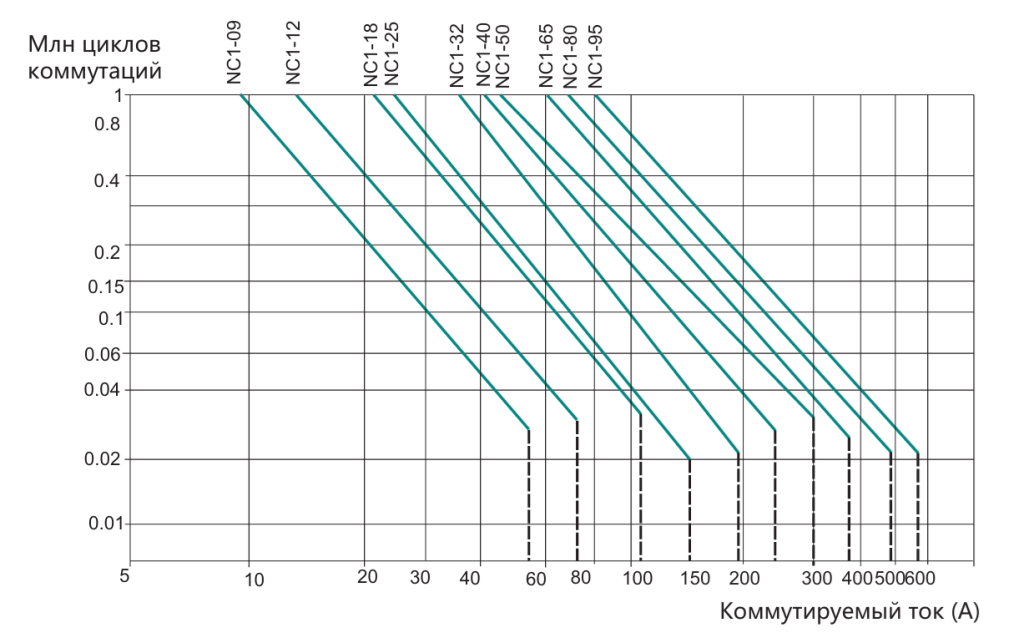

Электрическая износостойкость, х104 | AC-3 | 100 | 100 | 100 | 100 | 80 | ||||||
AC-4 | 20 | 20 | 20 | 20 | 20 | |||||||
Механическая износостойкость, х104 | 1000 | 1000 | 1000 | 1000 | 1000 | |||||||
Тип защитного предохранителя | gG20 | gG20 | gG32 | gG40 | gG50 | |||||||
Сечение медных проводников, мм2 | Кол-во проводников | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | |
Гибкий | 1/2,5 | 1/2,5 | 1/2,5 | 1/2,5 | 1,5/4 | 1,5/4 | 1,5/4 | 1,5/4 | 2,5/6 | 2,5/6 | ||
Гибкий с наконечником | 1/4 | 1/2,5 | 1/4 | 1/2,5 | 1,5/6 | 1,5/6 | 1,5/10 | 1,5/6 | 2,5/10 | 2,5/6 | ||
Жёсткий | 1/4 | 1/4 | 1/4 | 1/4 | 1,5/6 | 1,5/6 | 1,5/6 | 1,5/6 | 2,5/10 | 2,5/10 | ||
Размер винта | M3,5 | M3,5 | M3,5 | M4 | M4 | |||||||
Момент затяжки (Н·м) | 0,8 | 0,8 | 0,8 | 1,2 | 1,2 | |||||||
Потребляемая мощность катушки | 50 Гц | Срабатывание (ВА) | 70 | 70 | 70 | 110 | 110 | |||||
Удержание (ВА) | 9,0 | 9,0 | 9,5 | 14 | 14 | |||||||
Пост. ток | Срабатывание (Вт) | 1,8-2,7 | 1,8-2,7 | 3-4 | 3-4 | 3-4 | ||||||
Удержание (Вт) | 9 | 9 | 11 | 11 | 11 | |||||||
Параметры катушек управления |
Напряжение срабатывания: (0,85-1,10) Us, напряжение отпускания: AC - (0,20,75) Us; DC - (0,1-0,75) Us | |||||||||||
Параметры вспомогательных контактов | AC-15: Ie:0,95A; Ue: 380/400V DC-13: Ie: 0,15A; Ue: 220/250V; Ith: 10A |
Исполнение контактора | NC1-40(Z) | NC1-50(Z) | NC1-65(Z) | NC1-80(Z) | NC1-95(Z) | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Номинальный рабочий ток контактора (Ie), A | 380/400В | AC-3 | 40 | 50 | 65 | 80 | 95 | |||||
AC-4 | 18,5 | 24 | 28 | 37 | 44 | |||||||
660/ 690В | AC-3 | 34 | 39 | 42 | 49 | 49 | ||||||
AC-4 | 9 | 12 | 14 | 17,3 | 21,3 | |||||||
Условный тепловой ток (Ith), A | 60 | 80 | 80 | 110 | 110 | |||||||
Номинальное напряжение изоляции (Ui), В | 690 | 690 | 690 | 690 | 690 | |||||||
Номинальная мощность управляемого трёхфазного электродвигателя (АС-3) | 220/230В | 11 | 15 | 18,5 | 22 | 25 | ||||||
380/400В | 18,5 | 22 | 30 | 37 | 45 | |||||||
660/690В | 30 | 37 | 37 | 45 | 45 | |||||||
Номинальная мощность управляемого трёхфазного электродвигателя (АС-4) | 380/400В | 7,5 | 11 | 15 | 18,5 | 22 | ||||||
660/690В | 7,5 | 11 | 11 | 15 | 18,5 | |||||||
Электрическая износостойкость, х104 | AC-3 | 80 | 60 | 60 | 60 | 60 | ||||||
AC-4 | 15 | 15 | 15 | 10 | 10 | |||||||
Механическая износостойкость, х104 | 800 | 800 | 800 | 600 | 600 | |||||||
Тип защитного предохранителя | gG63 | gG80 | gG80 | gG100 | gG125 | |||||||
Сечение медных проводников, мм2 | Кол-во проводников | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | |
Гибкий | 6/25 | 4/10 | 6/25 | 4/10 | 6/25 | 4/10 | 10/35 | 6/16 | 10/35 | 6/16 | ||
Гибкий с наконечником | 6/25 | 4/10 | 6/25 | 4/10 | 6/25 | 4/10 | 10/35 | 6/16 | 10/35 | 6/16 | ||
Жёсткий | 6/25 | 4/10 | 6/25 | 4/10 | 6/25 | 4/10 | 10/35 | 6/16 | 10/35 | 6/16 | ||
Размер винта | M8 | M8 | M8 | M10 | M10 | |||||||
Момент затяжки (Н·м) | 6 | 6 | 6 | M10 | M10 | |||||||
Потребляемая мощность катушки | 50 Гц | Срабатывание (ВА) | 300 | 300 | 300 | 300 | 300 | |||||
Удержание (ВА) | 57,0 | 57,0 | 57,0 | 57,0 | 57,0 | |||||||
Пост. ток | Срабатывание (Вт) | 6-10 | 6-10 | 6-10 | 6-10 | 6-10 | ||||||
Удержание (Вт) | 20 | 20 | 20 | 20 | 20 | |||||||
Параметры катушек управления |
Напряжение срабатывания: (0,85-1,10) Us, напряжение отпускания: AC - (0,2-0,75) Us; DC - (0,1-0,75) Us | |||||||||||
Параметры вспомогательных контактов | AC-15: Ie:0,95A; Ue: 380/400V DC-13: Ie:0,15A; Ue: 220/250V; Ith: 10A |
Напряжение катушки (Us), В | 24 | 36 | 42 | 48 | 110 | 127 | 220 | 230 | 240 | 380 | 400 | 415 | 440 | 480 | 500 | 600 | 660 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
50 Гц | B5 | C5 | D5 | E5 | F5 | G5 | M5 | P5 | U5 | Q5 | V5 | N5 | R5 | T5 | S5 | X5 | Y5 |
60 Гц | B6 | C6 | D6 | E6 | F6 | G6 | M6 | P6 | U6 | Q6 | V6 | N6 | R6 | T6 | S6 | X6 | Y6 |
50/60 Гц | B7 | C7 | D7 | E7 | F7 | G7 | M7 | P7 | U7 | Q7 | V7 | N7 | R7 | T7 | S7 | X7 | Y7 |
Напряжение катушки пост. тока (Us), В | 24 | 36 | 48 | 60 | 72 | 110 | 127 | 220 |
---|---|---|---|---|---|---|---|---|
Кодовое обозначение | BD | CD | ED | ND | SD | FD | GD | MD |

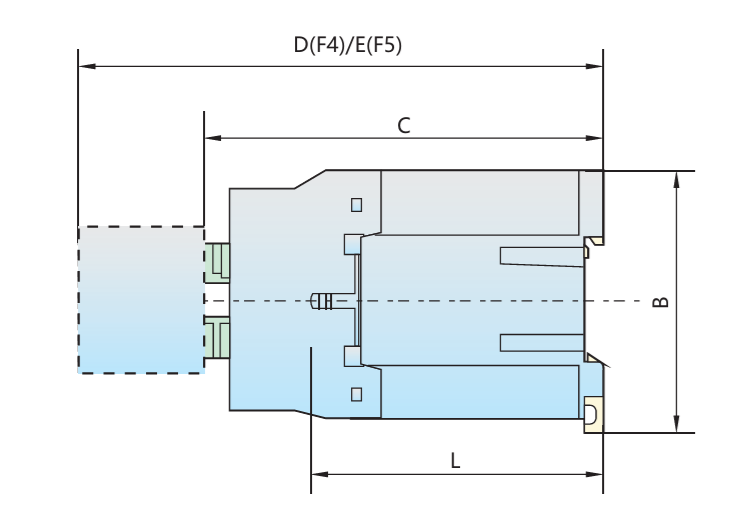

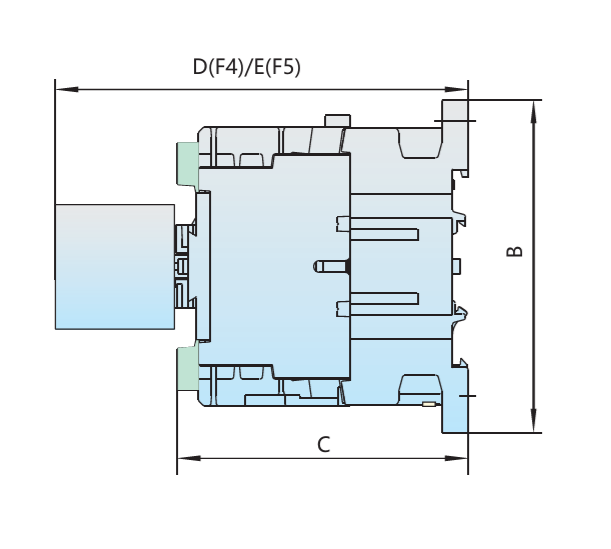

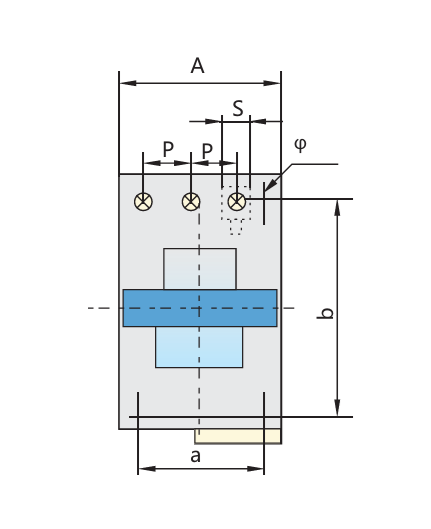

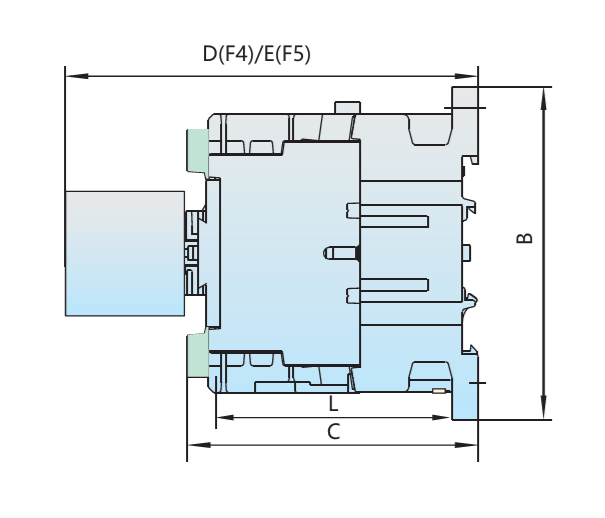

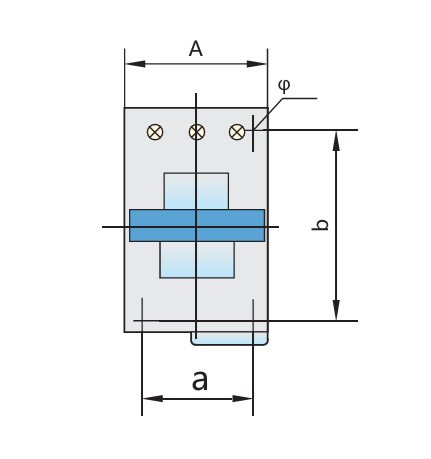

Тип контактора | Габаритно-присоединительные размеры одиночных контакторов, мм | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
A max | C max | E max | B max | D max | a | b | Ø | L | P | S | |
NC1-09-12 | 47 | 82 | 140,5 | 76 | 120,5 | 34/35 | 48/50/60 | 4,5 | 60 | 10,5 | 8,6 |
NC1-18 | 47 | 87 | 145,5 | 76 | 125,5 | 34/35 | 48/50/60 | 4,5 | 61 | 11,3 | 10,4 |
NC1-25 | 57 | 95 | 153,5 | 86 | 133,5 | 40 | 48 | 4,5 | 70 | 13,2 | 11,7 |
NC1-32 | 57 | 100 | 158,5 | 86 | 138,5 | 40 | 48 | 4,5 | 71,6 | 14,5 | 13 |
Примечание:
L: расстояние от панели крепления до выводов силовой цепи;
P: межфазные расстояния главных контактов;
S: ширина гнезда контактной пластины главных контактов.

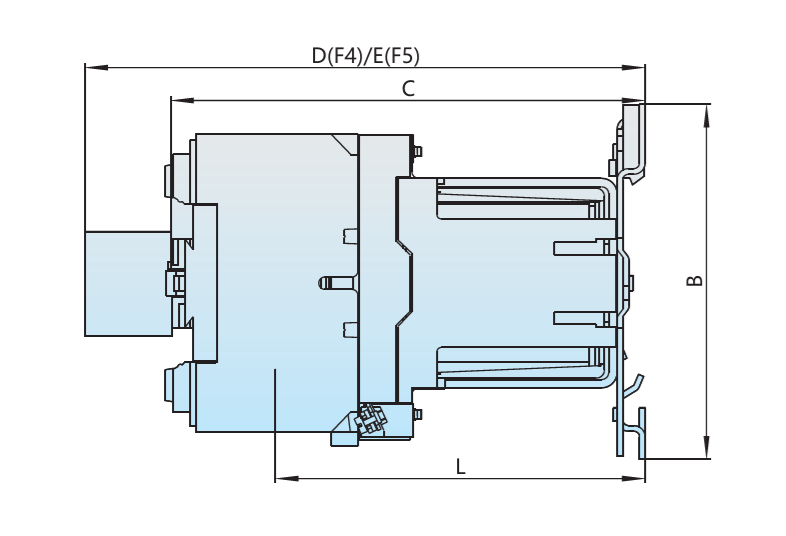

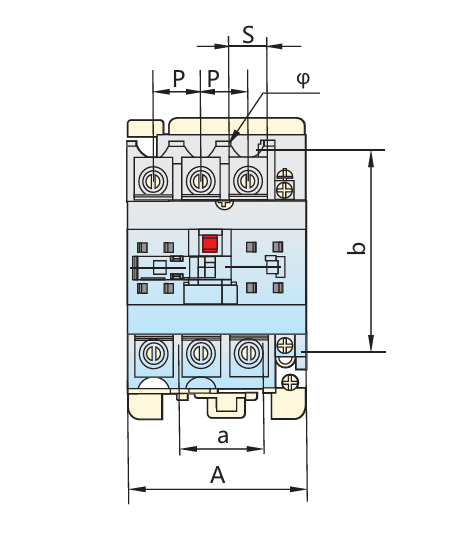

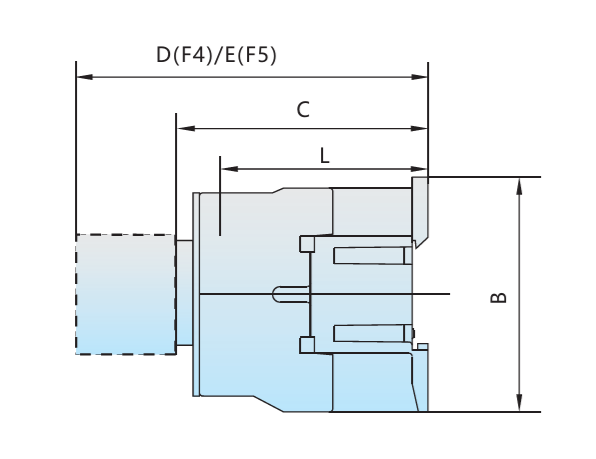

Тип контактора | Габаритно-присоединительные размеры одиночных контакторов, мм | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
A max | C max | E max | B max | D max | a | b | Ø | L | P | S | |
NC1-4011-6511 | 77 | 116 | 174,5 | 129 | 154,5 | 40 | 105 | 6,5 | 78 | 21 | 8,6 |
NC1-4004-6504 | 84 | 116 | 174,5 | 129 | 154,5 | 40 | 105 | 6,5 | 78 | 20 | 8,6 |
NC1-4008-6508 | 84 | 127 | 174,5 | 129 | 154,5 | 40 | 105 | 6,5 | 78 | 20 | 8,6 |
NC1-8011-9511 | 87 | 127 | 185,5 | 129 | 165,5 | 40 | 105 | 6,5 | 83 | 23,5 | 12 |
NC1-8004-9504 | 96 | 122 | 180,5 | 129 | 160,5 | 40 | 105 | 6,5 | 83 | 23,5 | 12 |
NC1-8008-9508 | 96 | 135 | 180,5 | 129 | 160,5 | 40 | 105 | 6,5 | 83 | 23,5 | 12 |
Примечание:
L: расстояние от панели крепления до выводов силовой цепи;
P: межфазные расстояния главных контактов;
S: ширина гнезда контактной пластины главных контактов.
Тип контактора | Габаритно-присоединительные размеры одиночных контакторов, мм | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
A max | C max | E max | B max | D max | a | b | Ø | L | P | S | |
NC1-09Z-12Z | 47 | 116 | 174,5 | 76 | 154,5 | 34/35 | 48/50/60 | 4,5 | 95 | 10,5 | 8,6 |
NC1-18Z | 47 | 122 | 180,5 | 76 | 160,5 | 34/35 | 48/50/60 | 4,5 | 96 | 11,3 | 10,4 |
NC1-25Z | 57 | 131 | 189,5 | 86 | 169,5 | 40 | 48 | 4,5 | 107 | 13,2 | 11,7 |
NC1-32Z | 57 | 138 | 196,5 | 86 | 176,5 | 40 | 48 | 4,5 | 120 | 14,5 | 13 |
Примечание:
L: расстояние от панели крепления до выводов силовой цепи;
P: межфазные расстояния главных контактов;
S: ширина гнезда контактной пластины главных контактов.
Тип контактора | Габаритно-присоединительные размеры одиночных контакторов, мм | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
A max | C max | E max | B max | D max | a | b | Ø | L | P | S | |
NC1-4011Z-6511Z | 77 | 173 | 231,5 | 129 | 211,5 | 40 | 105 | 6,5 | 135 | 21 | 8,6 |
NC1-8011Z-9511Z | 87 | 188 | 246,5 | 129 | 226,5 | 40 | 105 | 6,5 | 140 | 23,5 | 12 |
Примечание:
L: расстояние от панели крепления до выводов силовой цепи;
P: межфазные расстояния главных контактов;
S: ширина гнезда контактной пластины главных контактов.

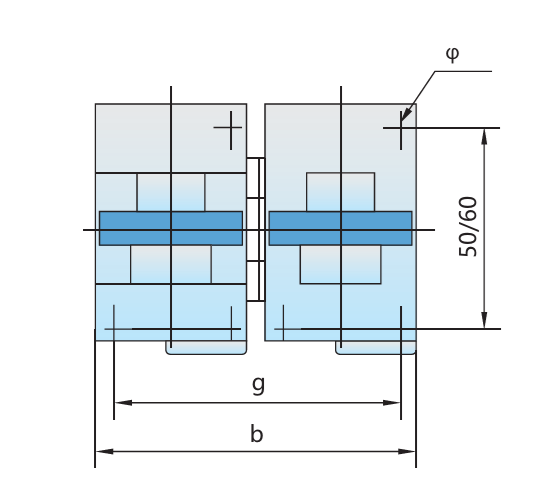

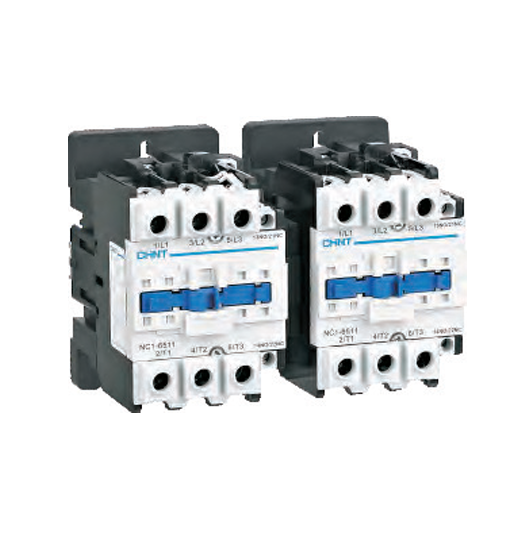

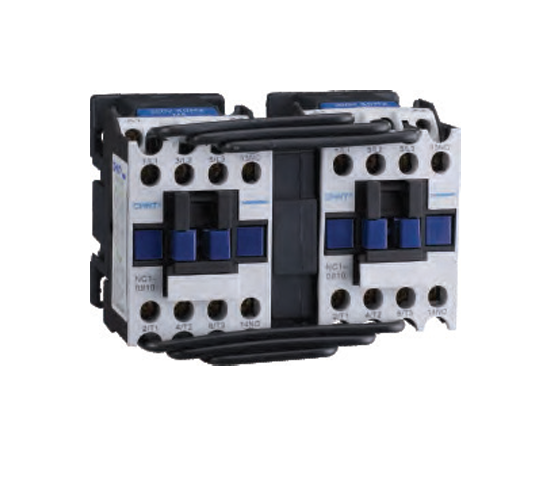

Тип контактора | Габаритно-присоединительные размеры реверсивных контакторов, мм | |||||
---|---|---|---|---|---|---|
a | b | c | g | Ø | ||
NC1-09N-12N | 86 | 109 | 82 | 95 | 4,5 | |
NC1-18N | 86 | 109 | 87 | 95 | 4,5 | |
NC1-25N | 93 | 131 | 95 | 111 | 4,5 | |
NC1-32N | 93 | 131 | 100 | 111 | 4,5 |
Тип контактора | Габаритно-присоединительные размеры реверсивных контакторов, мм | |||||
---|---|---|---|---|---|---|
a | b | c | g | h | Ø | |
NC1-4011N-6511N | 129 | 165 | 116 | 50 | 90 | 6,5 |
NC1-8011N-9511N | 129 | 187 | 127 | 57 | 96 | 6,5 |
NC1-4004N-6504N | 129 | 180 | 116 | 56 | 96 | 6,5 |
NC1-8004N-9504N | 129 | 205 | 127 | 70 | 110 | 6,5 |
Примечание.
Реверсивные контакторы на номинальный ток от 40A и более не имеют предустановленных соединительных кабелей.
Номинальный ток контактора | 09; 12 | 18 | 25 | 32 | 40 | 50; 63 | 80;95 | ||
---|---|---|---|---|---|---|---|---|---|
Параметры светильника (AC220/240В) | Максимальное допустимое количество светильников | ||||||||
Вт | А | мФ | |||||||
60 | 0,27 | - | 59 | 77 | 92 | 129 | 163 | 207 | 296 |
75 | 0,34 | - | 47 | 61 | 73 | 103 | 129 | 164 | 235 |
100 | 0,45 | - | 35 | 46 | 55 | 77 | 97 | 124 | 177 |
150 | 0,68 | - | 23 | 30 | 36 | 51 | 64 | 82 | 117 |
200 | 0,91 | - | 17 | 23 | 27 | 38 | 48 | 62 | 88 |
300 | 1,40 | - | 11 | 15 | 18 | 25 | 31 | 40 | 57 |
500 | 2,30 | - | 7 | 8 | 11 | 15 | 19 | 24 | 34 |
750 | 3,40 | - | 4 | 6 | 7 | 10 | 13 | 16 | 23 |
1000 | 4,60 | - | 3 | 4 | 5 | 7 | 9 | 12 | 17 |
Номинальный ток контактора | 09; 12 | 18 | 25 | 32 | 40 | 50; 63 | 80;95 | ||
---|---|---|---|---|---|---|---|---|---|
Параметры светильника (AC220/240В) | Максимальное допустимое количество светильников | ||||||||
Вт | А | мФ | |||||||
20 | 0,39 | - | 41 | 53 | 66 | 89 | 112 | 143 | 205 |
40 | 0,45 | - | 35 | 46 | 57 | 77 | 97 | 124 | 177 |
65 | 0,70 | - | 22 | 30 | 37 | 50 | 62 | 80 | 114 |
80 | 0,80 | - | 20 | 26 | 32 | 43 | 55 | 70 | 100 |
110 | 1,15 | - | 12 | 15 | 20 | 26 | 35 | 46 | 66 |
Номинальный ток контактора | 09; 12 | 18 | 25 | 32 | 40 | 50; 63 | 80;95 | ||
---|---|---|---|---|---|---|---|---|---|
Параметры светильника (AC220/240В) | Максимальное допустимое количество светильников | ||||||||
Вт | А | мФ | |||||||
20 | 0,18 | 5 | 94 | 105 | 155 | 215 | 233 | 335 | 530 |
40 | 0,26 | 5 | 65 | 75 | 107 | 150 | 160 | 230 | 365 |
65 | 0,42 | 7 | 40 | 45 | 66 | 92 | 100 | 142 | 225 |
80 | 0,52 | 7 | 32 | 36 | 53 | 74 | 80 | 115 | 180 |
100 | 0,6 | 16 | 26 | 29 | 43 | 59 | 64 | 92 | 145 |
110 | 0,70 | 18 | 24 | 27 | 40 | 55 | 59 | 85 | 135 |
Номинальный ток контактора | 09; 12 | 18 | 25 | 32 | 40 | 50; 63 | 80;95 | ||
---|---|---|---|---|---|---|---|---|---|
Параметры светильника (AC220/240В) | Максимальное допустимое количество светильников | ||||||||
Вт | А | мФ | |||||||
2×20 | 2×0,22 | - | 36 | 46 | 58 | 78 | 100 | 126 | 180 |
2×40 | 2×0,41 | - | 18 | 24 | 30 | 42 | 52 | 68 | 96 |
2×65 | 2×0,67 | - | 10 | 14 | 18 | 26 | 32 | 40 | 58 |
2×80 | 2×0,82 | - | 8 | 12 | 14 | 20 | 26 | 34 | 48 |
2×110 | 2×1,10 | - | 6 | 8 | 10 | 14 | 18 | 24 | 36 |
Номинальный ток контактора | 09; 12 | 18 | 25 | 32 | 40 | 50; 63 | 80;95 | ||
---|---|---|---|---|---|---|---|---|---|
Параметры светильника (AC220/240В) | Максимальное допустимое количество светильников | ||||||||
Вт | А | мФ | |||||||
2×20 | 2×0,13 | - | 60 | 80 | 100 | 134 | 168 | 214 | 306 |
2×40 | 2×0,24 | - | 32 | 42 | 54 | 72 | 90 | 116 | 166 |
2×65 | 2×0,39 | - | 20 | 26 | 32 | 44 | 56 | 70 | 102 |
2×80 | 2×0,48 | - | 16 | 20 | 26 | 36 | 44 | 58 | 82 |
2×110 | 2×0,65 | - | 12 | 16 | 20 | 26 | 32 | 42 | 60 |
Номинальный ток контактора | 09; 12 | 18 | 25 | 32 | 40 | 50; 63 | 80;95 | ||
---|---|---|---|---|---|---|---|---|---|
Параметры светильника (AC220/240В) | Максимальное допустимое количество светильников | ||||||||
Вт | А | мФ | |||||||
20 | 0,43 | - | 37 | 48 | 47 | 97 | 102 | 130 | 186 |
40 | 0,55 | - | 29 | 38 | 32 | 63 | 80 | 101 | 145 |
65 | 0,80 | - | 20 | 26 | 27 | 43 | 55 | 70 | 100 |
80 | 0,95 | - | 16 | 22 | 18 | 36 | 46 | 58 | 84 |
110 | 0,40 | - | 11 | 15 | 25 | 31 | 40 | 57 |
Номинальный ток контактора | 09; 12 | 18 | 25 | 32 | 40 | 50; 63 | 80;95 | ||
---|---|---|---|---|---|---|---|---|---|
Параметры светильника (AC220/240В) | Максимальное допустимое количество светильников | ||||||||
Вт | А | мФ | |||||||
20 | 0,19 | 5 | 84 | 110 | 136 | 184 | 231 | 294 | 421 |
40 | 0,29 | 5 | 55 | 72 | 89 | 101 | 151 | 193 | 275 |
65 | 0,46 | 7 | 34 | 45 | 56 | 76 | 95 | 121 | 173 |
80 | 0,57 | 7 | 28 | 36 | 45 | 61 | 77 | 98 | 140 |
110 | 0,79 | 16 | 20 | 26 | 32 | 44 | 55 | 70 | 101 |
Номинальный ток контактора | 09; 12 | 18 | 25 | 32 | 40 | 50; 63 | 80;95 | ||
---|---|---|---|---|---|---|---|---|---|
Параметры светильника (AC220/240В) | Максимальное допустимое количество светильников | ||||||||
Вт | А | мФ | |||||||
2×20 | 2×0,25 | - | 32 | 42 | 52 | 70 | 88 | 112 | 160 |
2×40 | 2×0,47 | - | 16 | 22 | 26 | 36 | 46 | 58 | 84 |
2×65 | 2×0,76 | - | 10 | 12 | 16 | 22 | 28 | 36 | 52 |
2×80 | 2×0,93 | - | 8 | 10 | 12 | 18 | 22 | 30 | 42 |
2×110 | 2×1,30 | - | 6 | 8 | 10 | 12 | 16 | 20 | 30 |
Номинальный ток контактора | 09; 12 | 18 | 25 | 32 | 40 | 50; 63 | 80;95 | ||
---|---|---|---|---|---|---|---|---|---|
Параметры светильника (AC220/240В) | Максимальное допустимое количество светильников | ||||||||
Вт | А | мФ | |||||||
2×20 | 2×0,15 | - | 56 | 74 | 92 | 124 | 156 | 200 | 234 |
2×40 | 2×0,26 | - | 30 | 40 | 50 | 66 | 84 | 106 | 152 |
2×65 | 2×0,43 | - | 18 | 24 | 30 | 40 | 50 | 64 | 92 |
2×80 | 2×0,53 | - | 14 | 18 | 24 | 32 | 40 | 52 | 74 |
2×110 | 2×0,72 | - | 10 | 14 | 18 | 24 | 30 | 38 | 54 |
Номинальный ток контактора | 09; 12 | 18 | 25 | 32 | 40 | 50; 63 | 80;95 | ||
---|---|---|---|---|---|---|---|---|---|
Параметры светильника (AC220/240В) | Максимальное допустимое количество светильников | ||||||||
Вт | А | мФ | |||||||
35 | 1,2 | - | 10 | 12 | 15 | 21 | 27 | 35 | 50 |
55 | 1,6 | - | 7 | 9 | 11 | 16 | 20 | 26 | 37 |
90 | 2,4 | - | 5 | 6 | 7 | 10 | 13 | 17 | 25 |
135 | 3,1 | - | 3 | 4 | 6 | 8 | 10 | 13 | 19 |
150 | 3,2 | - | 3 | 4 | 5 | 8 | 10 | 13 | 18 |
180 | 3,3 | - | 3 | 4 | 5 | 7 | 10 | 12 | 18 |
200 | 3,4 | - | 3 | 4 | 5 | 7 | 9 | 12 | 17 |
Номинальный ток контактора | 09; 12 | 18 | 25 | 32 | 40 | 50; 63 | 80;95 | ||
---|---|---|---|---|---|---|---|---|---|
Параметры светильника (AC220/240В) | Максимальное допустимое количество светильников | ||||||||
Вт | А | мФ | |||||||
35 | 0,3 | 17 | 40 | 50 | 63 | 86 | 110 | 140 | 200 |
55 | 0,4 | 17 | 30 | 37 | 47 | 65 | 82 | 105 | 150 |
90 | 0,6 | 25 | - | 25 | 31 | 43 | 55 | 70 | 100 |
135 | 0,9 | 36 | - | - | 21 | 28 | 36 | 46 | 66 |
150 | 1,0 | 36 | - | - | 19 | 26 | 33 | 42 | 60 |
180 | 1,2 | 36 | - | - | 15 | 21 | 27 | 35 | 50 |
200 | 1,3 | 36 | - | - | 14 | 20 | 25 | 32 | 46 |
Номинальный ток контактора | 09; 12 | 18 | 25 | 32 | 40 | 50; 63 | 80;95 | ||
---|---|---|---|---|---|---|---|---|---|
Параметры светильника (AC220/240В) | Максимальное допустимое количество светильников | ||||||||
Вт | А | мФ | |||||||
150 | 1,9 | - | 6 | 7 | 10 | 13 | 17 | 22 | 31 |
250 | 3,2 | - | 3 | 4 | 5 | 8 | 10 | 13 | 18 |
400 | 5,0 | - | 2 | 3 | 3 | 5 | 6 | 8 | 12 |
700 | 8,8 | - | - | 2 | 2 | 2 | 3 | 4 | 6 |
1000 | 12,4 | - | - | 1 | 1 | 2 | 2 | 3 | 4 |
Номинальный ток контактора | 09; 12 | 18 | 25 | 32 | 40 | 50; 63 | 80;95 | ||
---|---|---|---|---|---|---|---|---|---|
Параметры светильника (AC220/240В) | Максимальное допустимое количество светильников | ||||||||
Вт | А | мФ | |||||||
150 | 0,84 | 20 | - | 17 | 22 | 30 | 39 | 50 | 71 |
250 | 1,4 | 32 | - | - | 13 | 18 | 23 | 30 | 42 |
400 | 2,2 | 48 | - | - | 8 | 11 | 15 | 19 | 27 |
700 | 3,6 | 96 | - | - | - | 6 | 8 | 10 | 15 |
1000 | 5,5 | 120 | - | - | - | - | 6 | 7 | 10 |
Номинальный ток контактора | 09; 12 | 18 | 25 | 32 | 40 | 50; 63 | 80;95 | ||
---|---|---|---|---|---|---|---|---|---|
Параметры светильника (AC220/240В) | Максимальное допустимое количество светильников | ||||||||
Вт | А | мФ | |||||||
50 | 0,54 | - | 22 | 27 | 35 | 48 | 64 | 77 | 111 |
80 | 0,81 | - | 14 | 18 | 23 | 32 | 40 | 51 | 74 |
125 | 1,20 | - | 9 | 12 | 15 | 21 | 27 | 34 | 49 |
250 | 2,30 | - | 5 | 6 | 8 | 11 | 14 | 17 | 26 |
400 | 4,10 | - | 2 | 3 | 4 | 6 | 8 | 10 | 14 |
700 | 6,80 | - | 1 | 2 | 2 | 3 | 4 | 6 | 8 |
1000 | 9,90 | - | 1 | 1 | 1 | 2 | 3 | 4 | 6 |
Номинальный ток контактора | 09; 12 | 18 | 25 | 32 | 40 | 50; 63 | 80;95 | ||
---|---|---|---|---|---|---|---|---|---|
Параметры светильника (AC220/240В) | Максимальное допустимое количество светильников | ||||||||
Вт | А | мФ | |||||||
50 | 0,30 | 10 | 40 | 50 | 63 | 86 | 110 | 140 | 200 |
80 | 0,45 | 10 | 26 | 33 | 42 | 57 | 73 | 93 | 133 |
125 | 0,67 | 10 | 17 | 22 | 28 | 38 | 49 | 62 | 89 |
250 | 1,3 | 18 | 9 | 11 | 14 | 20 | 25 | 32 | 46 |
400 | 2,3 | 25 | - | 6 | 8 | 11 | 14 | 18 | 26 |
700 | 3,8 | 40 | - | - | 5 | 6 | 8 | 11 | 15 |
1000 | 5,5 | 60 | - | - | 3 | 4 | 6 | 7 | 10 |
▶ Степень защиты: IP20 (лицевая сторона)
▶ Рабочая температура: от -5°С до +40°С
▶ Высота над уровнем моря: не более 2000 м
▶ Допустимая влажность: в месте установки не должна превышать 50% при температуре 40°С
▶ Уклон монтажной поверхности относительно вертикальной плоскости: не более 5°
▶ Место эксплуатации: без механических воздействий, ударов и вибрации
