Описание

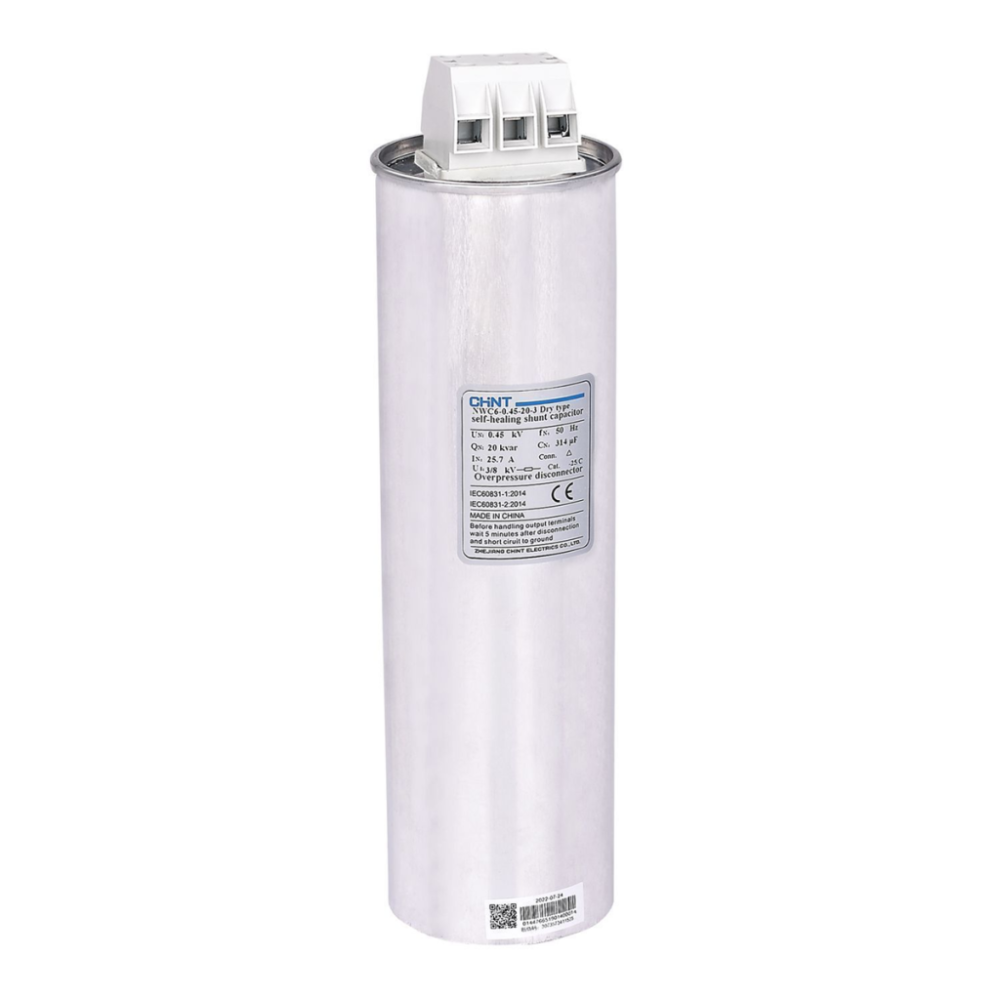

Сухой низковольтный шунтирующий конденсатор NWC6

Конденсатор с сухим диэлектриком серии NWC6 может использоваться в системах питания переменного тока с номинальным напряжением до 1000 В. Он позволяет повысить коэффициент мощности, уменьшить потери на линии и улучшить качество напряжения. Конденсатор заполнен сухим огнеупорным материалом.

Параметры		NCW6
Номинальное напряжение, кВ		0,23; 0,25; 0,4; 0,45; 0,48; 0,525
Номинальная частота, Гц		50/60
Номинальная емкость, кВАр		5...40
Отклонение по емкости*		-5~+10%
Макс. допустимое превышение напряжения		1,1 Un; не более 8 ч каждые 24 ч
Макс. допустимое превышение тока		1,3 In (1,6 In, 2 ч / 24 ч; 2,0 In, 30 мин / 24 ч)
Пусковой ток		200 In
Выдерживаемое напряжение	Межэлектродное	2,15 Un, 10 с
Выдерживаемое напряжение	От полюса к корпусу	3,6 кВ, 60 с
Потери		≤ 0,2Вт/ кВАр
Требования к гармоникам сети		THDU ≤ 5%, THDI ≤ 20%
Срок службы		≥ 200 000 ч

* Соотношение минимальной и максимальной емкости, измеренной между двумя выходными контактами трехфазного конденсатора не должен превышать 1,08.

№	Модель	Номинальное напряжение, кВ	Номинальная мощность, кВАр	Номинальная частота, Гц	Номинальная емкость, µF	Номинальный ток, А	Габаритные размеры Г х В, мм	Крепление болтом
1	NWC6-0.23-1-3	0,23	1	50	60	2,5	ф76×180	M12×16
1	NWC6-0.23-1-3	0,23	1	60	50	2,5	ф76×180
2	NWC6-0.23-3-3	0,23	3	50	181	7,5	ф76×240
2	NWC6-0.23-3-3	0,23	3	60	151	7,5	ф76×240
3	NWC6-0.23-5-3	0,23	5	50	301	12,6	ф76×240
3	NWC6-0.23-5-3	0,23	5	60	251	12,6	ф76×240
4	NWC6-0.23-7.5-3	0,23	7,5	50	451	18,8	ф76×290
4	NWC6-0.23-7.5-3	0,23	7,5	60	376	18,8	ф76×290
5	NWC6-0.23-10-3	0,23	10	50	602	25,1	ф86×290
5	NWC6-0.23-10-3	0,23	10	60	502	25,1	ф86×290
6	NWC6-0.23-12-3	0,23	12	50	722	30,1	ф86×290
6	NWC6-0.23-12-3	0,23	12	60	602	30,1	ф86×290
7	NWC6-0.23-15-3	0,23	15	50	904	37,7	ф96×290	M16×25
7	NWC6-0.23-15-3	0,23	15	60	753	37,7	ф96×290
8	NWC6-0.23-20-3	0,23	20	50	1203	50,2	ф116×290
8	NWC6-0.23-20-3	0,23	20	60	1003	50,2	ф116×290
9	NWC6-0.25-1-3	0,25	1	50	51	2,3	ф76×180	M12×16
9	NWC6-0.25-1-3	0,25	1	60	42	2,3	ф76×180
10	NWC6-0.25-3-3	0,25	3	50	153	6,9	ф76×240
10	NWC6-0.25-3-3	0,25	3	60	127	6,9	ф76×240
11	NWC6-0.25-5-3	0,25	5	50	255	11,5	ф76×240
11	NWC6-0.25-5-3	0,25	5	60	212	11,5	ф76×240
12	NWC6-0.25-7.5-3	0,25	7,5	50	382	17,3	ф76×290
12	NWC6-0.25-7.5-3	0,25	7,5	60	318	17,3	ф76×290
13	NWC6-0.25-10-3	0,25	10	50	510	23	ф86×290
13	NWC6-0.25-10-3	0,25	10	60	424	23	ф86×290
14	NWC6-0.25-12-3	0,25	12	50	611	27,7	ф86×290
14	NWC6-0.25-12-3	0,25	12	60	510	27,7	ф86×290
15	NWC6-0.25-15-3	0,25	15	50	764	34,6	ф96×290	M16×25
15	NWC6-0.25-15-3	0,25	15	60	637	34,6	ф96×290
16	NWC6-0.25-20-3	0,25	20	50	1019	46,2	ф116×290
16	NWC6-0.25-20-3	0,25	20	60	849	46,2	ф116×290
17	NWC6-0.4-1-3T	0,4	1	50	19,9	1,44	ф60×110	M10×10
17	NWC6-0.4-1-3T	0,4	1	60	16,6	1,44	ф60×110
18	NWC6-0.4-2-3T	0,4	2	50	39,8	2,88	ф60×110
18	NWC6-0.4-2-3T	0,4	2	60	33,2	2,88	ф60×110
19	NWC6-0.4-3-3T	0,4	3	50	59,7	4,3	ф60×175
19	NWC6-0.4-3-3T	0,4	3	60	49,8	4,3	ф60×175
20	NWC6-0.4-5-3T	0,4	5	50	99	7,2	ф60×175
20	NWC6-0.4-5-3T	0,4	5	60	82,5	7,2	ф60×175
21	NWC6-0.4-7.5-3T	0,4	7,5	50	149	10,8	ф60×240
21	NWC6-0.4-7.5-3T	0,4	7,5	60	124	10,8	ф60×240
22	NWC6-0.4-3-3	0,4	3	50	59,7	4,3	ф76×280	M12×16
22	NWC6-0.4-3-3	0,4	3	60	49,8	4,3	ф76×280
23	NWC6-0.4-5-3	0,4	5	50	99	7,2	ф76×280
23	NWC6-0.4-5-3	0,4	5	60	82,5	7,2	ф76×280
24	NWC6-0.4-7.5-3	0,4	7,5	50	149	10,8	ф76×280
24	NWC6-0.4-7.5-3	0,4	7,5	60	124	10,8	ф76×280
25	NWC6-0.4-10-3	0,4	10	50	199	14,4	ф76×240
25	NWC6-0.4-10-3	0,4	10	60	166	14,4	ф76×240
26	NWC6-0.4-15-3	0,4	15	50	298	21,7	ф76×290
26	NWC6-0.4-15-3	0,4	15	60	248	21,7	ф76×290
27	NWC6-0.4-16-3	0,4	16	50	318	23,1	ф76×290
27	NWC6-0.4-16-3	0,4	16	60	265	23,1	ф76×290
28	NWC6-0.4-20-3	0,4	20	50	398	28,9	ф86×290
28	NWC6-0.4-20-3	0,4	20	60	332	28,9	ф86×290
29	NWC6-0.4-25-3	0,4	25	50	497	36,1	ф96×290	M16×25
29	NWC6-0.4-25-3	0,4	25	60	414	36,1	ф96×290
30	NWC6-0.4-30-3	0,4	30	50	597	43,3	ф106×290
30	NWC6-0.4-30-3	0,4	30	60	498	43,3	ф106×290
31	NWC6-0.4-40-3	0,4	40	50	796	57,7	ф116×290
31	NWC6-0.4-40-3	0,4	40	60	663	57,7	ф116×290
32	NWC6-0.45-1-3T	0,45	1	50	15,7	1,3	ф60×110	M10×10
32	NWC6-0.45-1-3T	0,45	1	60	13,1	1,3	ф60×110
33	NWC6-0.45-2-3T	0,45	2	50	31,4	2,6	ф60×110
33	NWC6-0.45-2-3T	0,45	2	60	26,2	2,6	ф60×110
34	NWC6-0.45-3-3T	0,45	3	50	47,2	3,8	ф60×175
34	NWC6-0.45-3-3T	0,45	3	60	39,3	3,8	ф60×175
35	NWC6-0.45-5-3T	0,45	5	50	79	6,4	ф60×175
35	NWC6-0.45-5-3T	0,45	5	60	65,8	6,4	ф60×175
36	NWC6-0.45-7.5-3T	0,45	7,5	50	118	9,6	ф60×240
36	NWC6-0.45-7.5-3T	0,45	7,5	60	98	9,6	ф60×240
37	NWC6-0.45-3-3	0,45	3	50	47,2	3,8	ф76×180	M12×16
37	NWC6-0.45-3-3	0,45	3	60	39,3	3,8	ф76×180
38	NWC6-0.45-5-3	0,45	5	50	79	6,4	ф76×180
38	NWC6-0.45-5-3	0,45	5	60	65,8	6,4	ф76×180
39	NWC6-0.45-7.5-3	0,45	7,5	50	118	9,6	ф76×180
39	NWC6-0.45-7.5-3	0,45	7,5	60	98	9,6	ф76×180
40	NWC6-0.45-10-3	0,45	10	50	157	12,8	ф76×240
40	NWC6-0.45-10-3	0,45	10	60	131	12,8	ф76×240
41	NWC6-0.45-15-3	0,45	15	50	236	19,2	ф76×290
41	NWC6-0.45-15-3	0,45	15	60	197	19,2	ф76×290
42	NWC6-0.45-16-3	0,45	16	50	252	20,5	ф76×290
42	NWC6-0.45-16-3	0,45	16	60	210	20,5	ф76×290
43	NWC6-0.45-20-3	0,45	20	50	314	25,7	ф86×290
43	NWC6-0.45-20-3	0,45	20	60	262	25,7	ф86×290
44	NWC6-0.45-25-3	0,45	25	50	393	32,1	ф96×290	M16×25
44	NWC6-0.45-25-3	0,45	25	60	328	32,1	ф96×290
45	NWC6-0.45-30-3	0,45	30	50	472	38,5	ф106×290
45	NWC6-0.45-30-3	0,45	30	60	393	38,5	ф106×290
46	NWC6-0.45-40-3	0,45	40	50	629	51,3	ф116×290
46	NWC6-0.45-40-3	0,45	40	60	524	51,3	ф116×290
47	NWC6-0.48-3-3	0,48	3	50	41,5	3,6	ф76×180	M12×16
47	NWC6-0.48-3-3	0,48	3	60	34,6	3,6	ф76×180
48	NWC6-0.48-5-3	0,48	5	50	69	6,0	ф76×180
48	NWC6-0.48-5-3	0,48	5	60	57,5	6,0	ф76×180
49	NWC6-0.48-7.5-3	0,48	7,5	50	104	9,0	ф76×180
49	NWC6-0.48-7.5-3	0,48	7,5	60	86,7	9,0	ф76×180
50	NWC6-0.48-10-3	0,48	10	50	138	12,0	ф76×240
50	NWC6-0.48-10-3	0,48	10	60	115	12,0	ф76×240
51	NWC6-0.48-15-3	0,48	15	50	207	18,0	ф76×290
51	NWC6-0.48-15-3	0,48	15	60	173	18,0	ф76×290
52	NWC6-0.48-16-3	0,48	16	50	221	19,2	ф76×290
52	NWC6-0.48-16-3	0,48	16	60	184	19,2	ф76×290
53	NWC6-0.48-20-3	0,48	20	50	277	24,0	ф86×290
53	NWC6-0.48-20-3	0,48	20	60	231	24,0	ф86×290
54	NWC6-0.48-25-3	0,48	25	50	346	30,0	ф96×290	M16×25
54	NWC6-0.48-25-3	0,48	25	60	288	30,0	ф96×290
55	NWC6-0.48-30-3	0,48	30	50	415	36,1	ф106×290
55	NWC6-0.48-30-3	0,48	30	60	346	36,1	ф106×290
56	NWC6-0.48-40-3	0,48	40	50	277	48,1	ф116×290
56	NWC6-0.48-40-3	0,48	40	60	231	48,1	ф116×290
57	NWC6-0.525-3-3	0,525	3	50	34,7	3,3	ф60×240	M10×10
57	NWC6-0.525-3-3	0,525	3	60	28,9	3,3	ф60×240
58	NWC6-0.525-5-3	0,525	5	50	58	5,5	ф60×240
58	NWC6-0.525-5-3	0,525	5	60	48	5,5	ф60×240
59	NWC6-0.525-7.5-3	0,525	7,5	50	86,7	8,2	ф60×240
59	NWC6-0.525-7.5-3	0,525	7,5	60	72,2	8,2	ф60×240
60	NWC6-0.525-10-3	0,525	10	50	116	11,0	ф76×240	M12×16
60	NWC6-0.525-10-3	0,525	10	60	96,3	11,0	ф76×240
61	NWC6-0.525-15-3	0,525	15	50	173	16,5	ф76×290
61	NWC6-0.525-15-3	0,525	15	60	144	16,5	ф76×290
62	NWC6-0.525-16-3	0,525	16	50	185	17,6	ф76×290
62	NWC6-0.525-16-3	0,525	16	60	154	17,6	ф76×290
63	NWC6-0.525-20-3	0,525	20	50	231	22,0	ф86×290
63	NWC6-0.525-20-3	0,525	20	60	193	22,0	ф86×290
64	NWC6-0.525-25-3	0,525	25	50	289	27,5	ф96×290	M16×25
64	NWC6-0.525-25-3	0,525	25	60	241	27,5	ф96×290
65	NWC6-0.525-30-3	0,525	30	50	346	33,0	ф106×290
65	NWC6-0.525-30-3	0,525	30	50	288	33,0	ф106×290
66	NWC6-0.525-40-3	0,525	40	50	462	44,0	ф116×290
66	NWC6-0.525-40-3	0,525	40	60	385	44,0	ф116×290
67	NWC6-0.45-5-3YN	0,45	5	50	79	6,4	ф76×240	M12×16
68	NWC6-0.45-7.5-3YN	0,45	7,5	50	118	9,6	ф76×240
69	NWC6-0.45-10-3YN	0,45	10	50	157	12,8	ф76×290
70	NWC6-0.45-15-3YN	0,45	15	50	236	19,2	ф76×290
71	NWC6-0.45-16-3YN	0,45	16	50	252	20,5	ф96×290	M16×25
72	NWC6-0.45-20-3YN	0,45	20	50	314	25,7	ф96×290
73	NWC6-0.45-25-3YN	0,45	25	50	393	32,1	ф106×290
74	NWC6-0.45-30-3YN	0,45	30	50	472	38,5	ф116×290

Выбор конденсатора

Напряжение сети	Номинальное напряжение конденсатора	Частота сети
AC127/220В	0,23/0,25 В	Используйте 0,25 кВ, 50 Гц или закажите изделие на 60 Гц
AC220/380В	0,4/0,45/0,525 В	Используйте 0,45 кВ, 50 Гц или закажите изделие на 60 Гц

Перенапряжение и перегрев приводят к сокращению срока службы конденсатора. Для работы в тропическом климате или на большой высоте рекомендуется выбирать конденсаторы с более высоким номинальным напряжением, чем напряжение в сети питания.

Если в состав системы входит шунтирующий конденсатор, необходимо обратить внимание на следующее:
– при сильных гармонических колебаниях не следует устанавливать шунтирующий конденсатор напрямую и подключать реактор 7%/14% последовательно. При средних гармонических колебаниях следует увеличить уровень напряжения, например, до 0,525 кВ. (Наиболее распространенные источники гармонических колебаний: частотный преобразователь, выпрямитель, инвертор, оборудование для нанесения электролитических покрытий, печи средней частоты, электродуговых печи и др.);
– при стационарном подключении шунтирующего конденсатора к двигателю рабочий ток;
– при работе трансформатора на холостом ходу необходимо гарантировать отключение конденсатора, чтобы предотвратить чрезмерную компенсацию.

Для правильной эксплуатации конденсатора необходимо предусмотреть его защиту от короткого замыкания, повышенного напряжения и тока, а также установить в цепи конденсатора устройство для ограничения пускового тока (например, последовательный реактор или специальные контакты CJ19). Перед тем как прикоснуться к конденсатору или выполнить его проверку, необходимо отключить его от сети, а затем закоротить его контакты.

Контакты конденсатора и проводники должны быть надежно соединены. Проводимость проводников должна в 1,43 раза превосходить номинальный ток конденсатора.

Номинальное напряжение, кВ	Диапазон емкости, мкФ	Сечение провода, мм²
0,4; 0,45	≤10	4,0
0,4; 0,45	12~20	6,0
0,4; 0,45	24~30	10,0

Расстояние между верхней поверхностью конденсатора и другими элементами должно быть не менее 20 мм. Это необходимо для правильной работы защиты от повышенного давления. Расстояние между соседними конденсаторами должно быть достаточным для обеспечения надежного охлаждения оборудования.

В случае неисправности конденсатора, окончания его срока службы или срабатывания защиты от повышенного давления верхняя сторона конденсатора немного вспучивается, после чего конденсатор выходит из строя.

Пользователи должны периодически измерять рабочий ток и температуру поверхности конденсаторов, а также своевременно заменять их.

1. Температура эксплуатации и хранения от -25 до +50 °C; среднее значение в течение 24 часов не должно превышать +35 °C;
2. Относительная влажность: ≤ 50% при +40 °C, ≤ 90% при +20 °C.
3. Высота над уровнем моря: ≤ 2000 м.
4. Рабочая атмосфера: не должна содержать опасных газов и/или паров, проводящей или взрывоопасной пыли. Не допускается высокий уровень механических вибраций.
