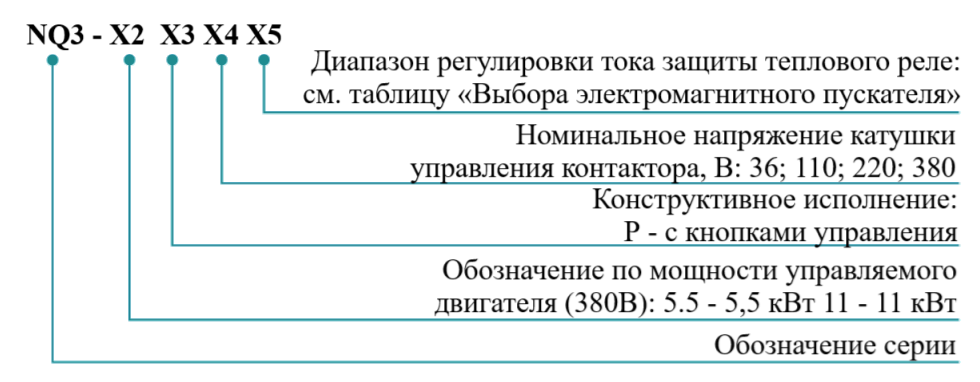

NQ3 -
X
P
X
AC
X
В IP55
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание

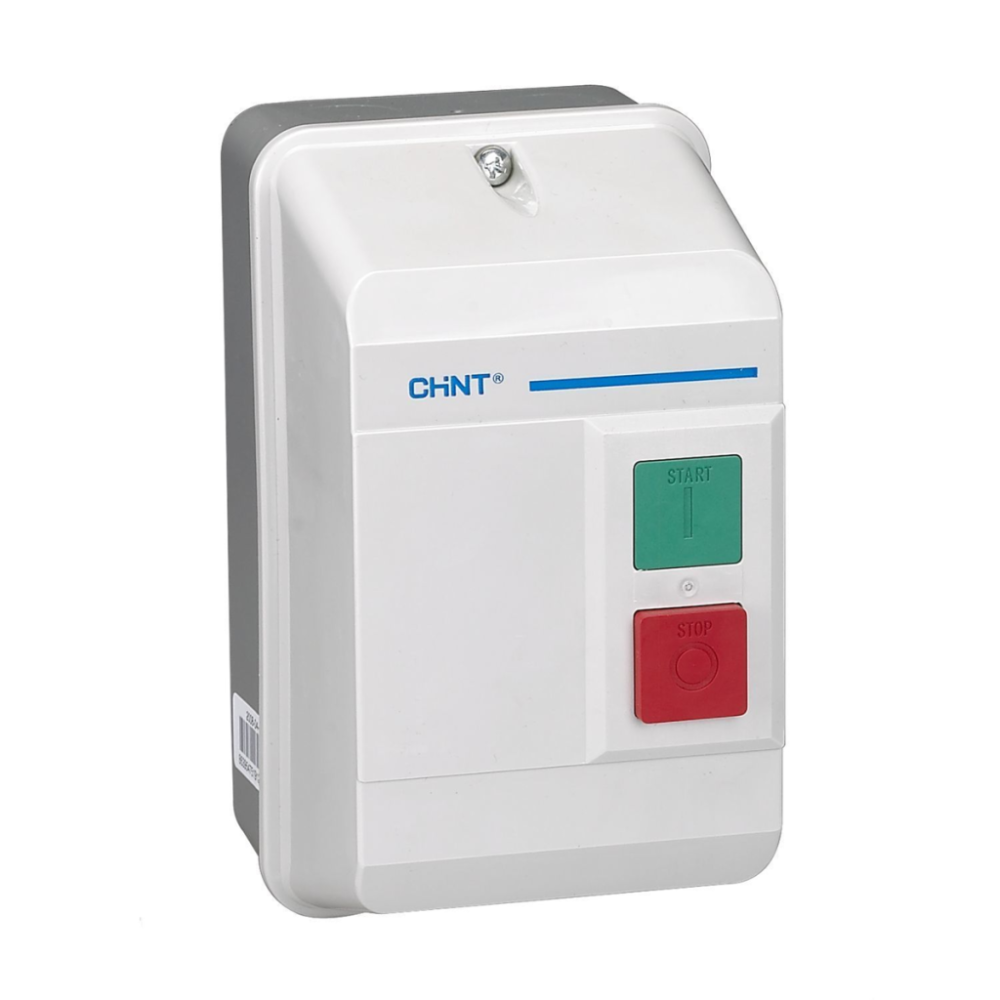

Электромагнитный пускатель в корпусе NQ3
Электромагнитные пускатели серии NQ3 предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 690В и номинальным током до 22А для частых включений и отключений двигателей переменного тока. Пускатели состоят из контактора и теплового реле защиты от перегрузки. Соответствуют стандарту ГОСТ IEC 60947-4-1.
Пускатель имеет защищенную оболочку, степень защиты IP 55. Внутренняя часть состоит из контактора NC1 переменного тока и теплового реле перегрузки NR2.
Отверстия для ввода и вывода кабелей выбивается в оболочке пускателя. В соответствии с количеством проводников могут быть выбиты все или только некоторые заглушки отверстий для ввода кабелей. В выбитые отверстия для кабелей следует установить сальники, не снижающие степень защиты пускателя.
Крышка пускателя сделана полностью съемной, что очень удобно при установке и обслуживании. Включение и отключения пускателя выполняется кнопками, находящимися на лицевой панели.

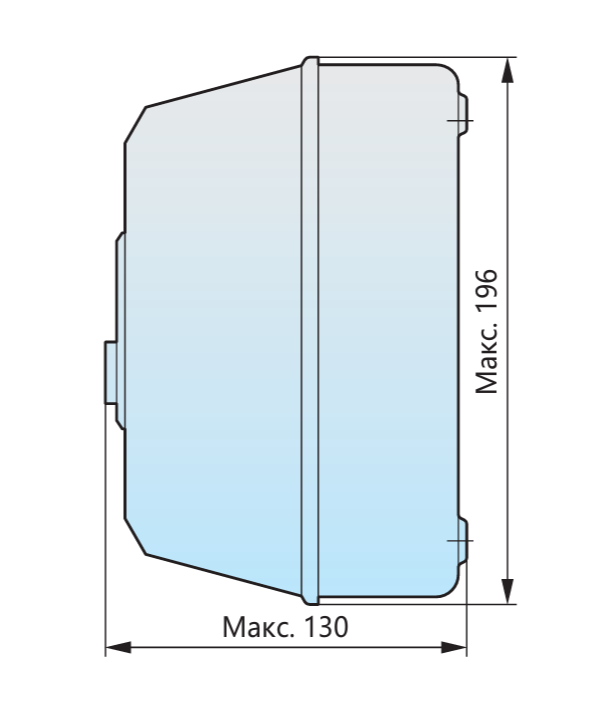

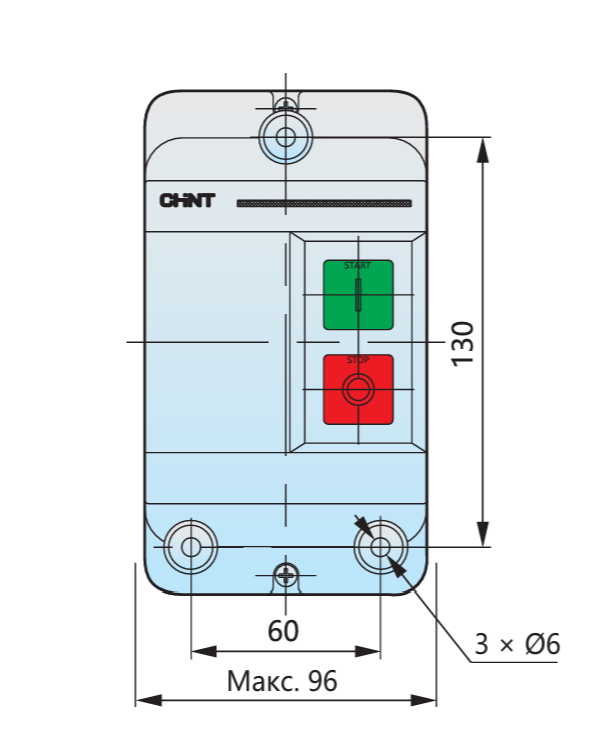

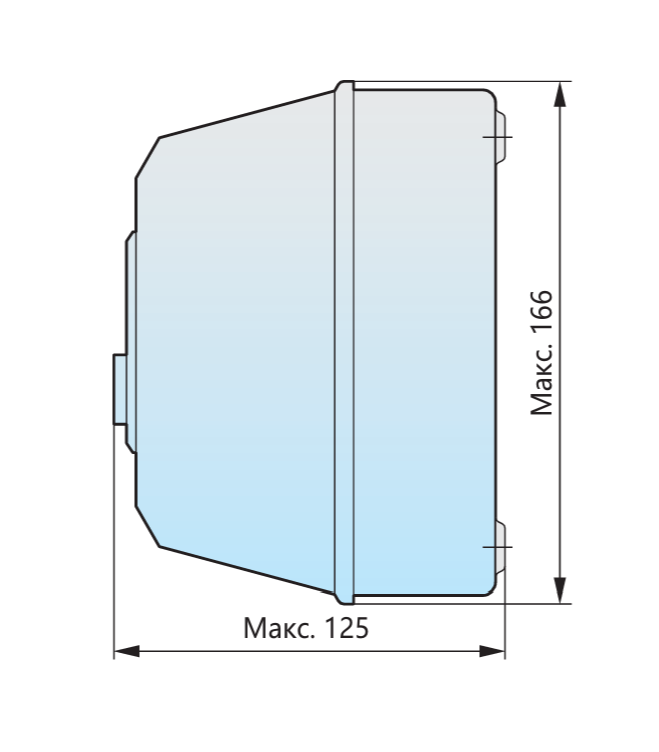

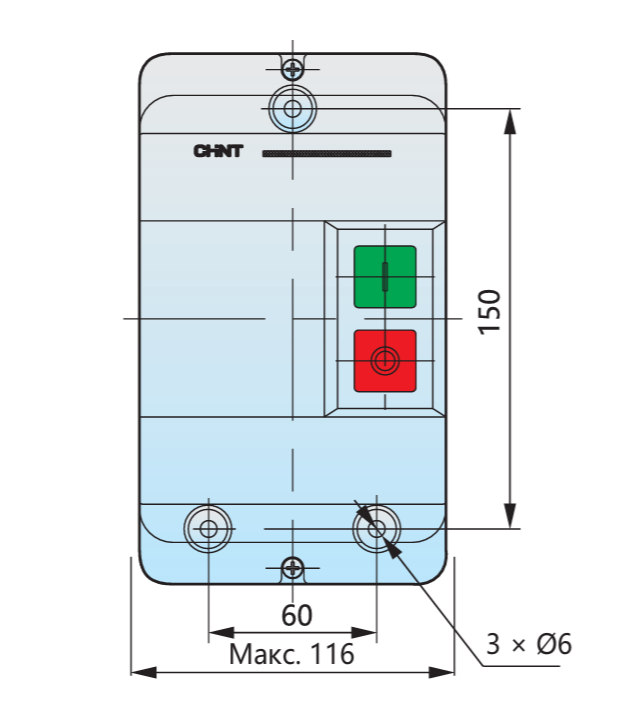

Для сохранения значения параметров пускатель должен быть установлен вертикально, а крепежный винты должны быть выбраны в соответствии с размерами монтажных отверстий. Винты должен быть не меньше размера М5, также к ним следует добавить пружинные и плоские шайбы.
| Название параметра | Значение | ||
|---|---|---|---|
| Соответствие стандартам | ГОСТ IEC 60947-4 | ||
| Номинальный рабочий ток пускателя (In), A | 12; 22 | ||
| Мощность управляемого двигателя, кВт | 5,5; 11 | ||
| Количество полюсов | 3 | ||
| Номинальное рабочее напряжение (Ue), В (АС 50 Гц) | 220; 380; 690 | ||
| Номинальное напряжение изоляции (Ui), В | 690 | ||
| Номинальное импульсное напряжение (Uimp), кВ | 6 | ||
| Тип контактора | NC1 | ||
| Номинальное напряжение катушки управления (Us), В (АС 50 Гц) | 36; 110; 220; 380 | ||
| Напряжение втягивания катушки, В | (0,85-1,10) Us | ||
| Напряжение отпускания катушки, В | (0,20-0,75) Us | ||
| Тип теплового реле | NR2 | ||
| Диапазон регулировки тока защиты, А | Cм. таблицу «Выбора электромагнитного пускателя» | ||
| Механическая износостойкость, тысяч циклов | 1000 | ||
| Электрическая износостойкость, тысяч циклов | 500 | ||
| Установка и присоединение | Установка | На монтажную плату | |
| Максимальное количество проводников, присоединяемых к одному зажиму, штук | 2 | ||
| Сечение медного кабеля без наконечника, мм2 | гибкий кабель | 1,0-2,5 | |
| жесткий кабель | 1,5-4 | ||
| Крепление клемм винтом (или болтом), размер | M5 | ||
| Момент затяжки винтов, Нм | 1,8 | ||
| Тип пускателя | Условный тепловой ток (Ith), A | Номинальный рабочий ток (Ie), А | Номинальная мощность управляемого двигателя, кВт (АС-3) | Тип контактора | Тип теплового реле | Диапазон регулировки тока защиты, А | ||
|---|---|---|---|---|---|---|---|---|
| 660В | 380В | 220В | ||||||
| NQ3-5.5P | 12 | 12 | 7,5 | 5,5 | 3 | NC1-1810 | NR2-25 | 0,1-0,16 |
| 0,16-0,25 | ||||||||
| 0,25-0,4 | ||||||||
| 0,4-0,63 | ||||||||
| 0,63-1 | ||||||||
| 1-1,6 | ||||||||
| 1,25-2 | ||||||||
| 1,6-2,5 | ||||||||
| 2,5-4 | ||||||||
| 4-6 | ||||||||
| 5,5-8 | ||||||||
| 7-10 | ||||||||
| 9-13 | ||||||||
| NQ3-11P | 22 | 22 | 15 | 11 | 5,5 | NC1-3210 | NR2-25 | 0,63-1 |
| 1-1,6 | ||||||||
| 1,25-2 | ||||||||
| 1,6-2,5 | ||||||||
| 2,5-4 | ||||||||
| 4-6 | ||||||||
| 5,5-8 | ||||||||
| 7-10 | ||||||||
| 9-13 | ||||||||
| 12-18 | ||||||||
| 17-25 | ||||||||
▶ Степень защиты: IP55
▶ Рабочая температура: от -5°С до +40°С
▶ Высота над уровнем моря: не более 2000м
▶ Допустимая влажность: в месте установки не должна превышать 50% при температуре 40°С
▶ Уклон монтажной поверхности относительно вертикальной плоскости: не более 5°
▶ Место эксплуатации: без механических воздействий, ударов и вибрации
▶ Степень загрязнения: 3
▶ Категория размещения: III
