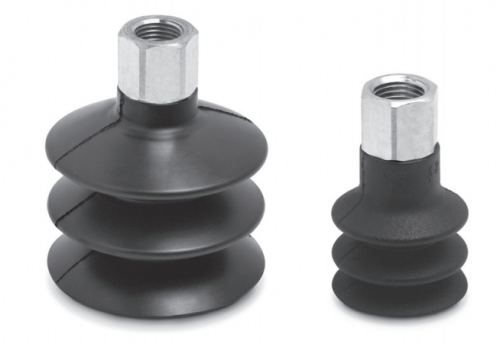

Сильфонные присоски, круглые, Серия VTCN, 2.5 гофры
Описание
Сильфонные присоски (круглые) Серия VTCN (2.5 гофры)
Запрос цен и сроков на info@binomkip.ruСильфонные вакуумные присоски изготавливаются из резины NBR и силикона.
Сильфонная модель обеспечивает мягкий контакт с изделием.
Диаметры от 5 до 52 мм, с наружной и внутренней резьбами M5, G1/8, G1/4
Применение:
- Захват неплоских деталей, таких, как панели кузовов автомобилей, труб и т. д.
- Захват хрупких деталей, таких как электронные компоненты, литые детали и др.
- Захват деталей со сварными швами.
- Захват деталей с высокой температурой (с силиконовой присоской).
» Широкий диапазон диаметров
» Материал: NBR, силикон
» Мягкая конусовидная наружная кромка для работы с рельефными или шероховатыми поверхностями
» Большая сила захвата и оптимальное демпфирование при контакте с деталью
» Опорные стойки в нижней части присоски уменьшают вероятность пластической деформации деталей
» Жёсткая верхняя секция обеспечивает хорошую устойчивость к силам, возникающим при больших ускорениях
» Присоски компенсируют изменение высоты объектов
Описание |
жесткие
износостойкие присоски, |
Конструкция |
ниппели и присоски предварительно не собираются |
Обслуживание |
возможна замена резиновой части |
Рабочая температура |
NBR версия:
-30°C ÷ 120°C (кратковременно <30 сек.); -10°C ÷ +70°C (продолжительно) |
*
Теоретическое значение силы отрыва в условиях вакуума -0,6 бар, |
|||||
Мод. / |
Сила |
Сила прижима |
Внутренний |
Мин. радиус |
Рекомендуемый |
VTCN-050 |
0,1 |
0,8 |
0,033 |
2 |
2 |
VTCN-070 |
0,1 |
0,9 |
0,043 |
3 |
4 |
VTCN-090 |
0,7 |
2,3 |
0,15 |
5 |
4 |
VTCN-120 |
0,9 |
3,5 |
0,6 |
6 |
4 |
VTCN-140 |
1,2 |
5,7 |
0,975 |
7 |
4 |
VTCN-180 |
2,3 |
8,5 |
1,35 |
9 |
4 |
VTCN-200 |
3,8 |
12,1 |
2 |
10 |
4 |
VTCN-250 |
4,5 |
19 |
5,4 |
12 |
4 |
VTCN-320 |
12 |
36,9 |
10 |
17 |
6 |
VTCN-420 |
13,6 |
44 |
19,5 |
24 |
6 |
VTCN-520 |
27 |
96 |
62 |
35 |
6 |
VT |
C |
N |
- |
050 |
N |
- |
M5 |
M |
VT |
Серия: VT = вакуумная присоска |
|||||||
C |
Форма: C = круглая |
|||||||
N |
Версия: N = сильфонная, 2.5 гофры |
|||||||
050 |
Диаметры: 050
= 5,0 мм; 070 = 7,0 мм; 090 = 9,0 мм; 120 = 12,0 мм; 140 = 14,0 мм; 180 =
18,0 мм; 200 = 20,0 мм; |
|||||||
N |
Материалы: |
|||||||
M5 |
Размеры резьб: M5 = M5; 1/8 = G1/8; 1/4 = G1/4 |
|||||||
M |
Тип резьбы: |
S = присоска из силикона
(обязательно указывайте букву при заказе) Допустимое отклонение для эластомерных частей в соответствии с M3 - DIN 7715
Присоска в сборе с ниппелем |
D1 |
dn |
Ds |
G1 |
H |
LG1 |
SW1 |
Z |
Присоска |
Ниппель |
VTCN-050*-M5M |
5,5 |
2 |
5 |
M 5 M |
18,5 |
5 |
8 |
3 |
VTCN-050* |
NPV-E-M5-M |
VTCN-070*-1/8M |
6,5 |
3,5 |
5,9 |
G1/8 M |
20 |
7,5 |
14 |
4 |
VTCN-070* |
NPV-R-1/8-M |
VTCN-070*-M5M |
6,5 |
2,5 |
5,9 |
M 5 M |
19 |
5 |
7 |
4 |
VTCN-070* |
NPV-D-M5-M |
VTCN-090*-1/8M |
9,3 |
3,5 |
9 |
G1/8 M |
21 |
7,5 |
14 |
3 |
VTCN-090* |
NPV-R-1/8-M |
VTCN-090*-M5M |
9,3 |
2,5 |
9 |
M 5 M |
20 |
5 |
7 |
3 |
VTCN-090* |
NPV-D-M5-M |
VTCN-120*-1/8M |
12,7 |
3,5 |
12 |
G1/8 M |
27 |
7,5 |
14 |
7 |
VTCN-120* |
NPV-R-1/8-M |
VTCN-120*-M5M |
12,7 |
2,5 |
12 |
M 5 M |
26 |
5 |
7 |
7 |
VTCN-120* |
NPV-D-M5-M |
VTCN-140*-1/8M |
15 |
3,5 |
14,5 |
G1/8 M |
28 |
7,5 |
14 |
9 |
VTCN-140* |
NPV-R-1/8-M |
VTCN-140*-M5M |
15 |
2,5 |
14,5 |
M 5 M |
27 |
5 |
7 |
9 |
VTCN-140* |
NPV-D-M5-M |
VTCN-180*-1/8M |
18,5 |
3,5 |
17,2 |
G1/8 M |
28 |
7,5 |
14 |
9 |
VTCN-180* |
NPV-R-1/8-M |
VTCN-180*-M5M |
18,5 |
2,5 |
17,2 |
M 5 M |
27 |
5 |
7 |
9 |
VTCN-180* |
NPV-D-M5-M |
VTCN-200*-1/8M |
20 |
3,5 |
20 |
G1/8 M |
28 |
7,5 |
14 |
9 |
VTCN-200* |
NPV-R-1/8-M |
VTCN-200*-M5M |
20 |
2,5 |
20 |
M 5 M |
27 |
5 |
7 |
9 |
VTCN-200* |
NPV-D-M5-M |
VTCN-250*-1/8M |
24,7 |
3,5 |
23 |
G1/8 M |
40 |
7,5 |
14 |
18 |
VTCN-250* |
NPV-R-1/8-M |
VTCN-320*-1/4M |
32,6 |
4,4 |
32 |
G1/4 M |
41,5 |
11 |
17 |
15 |
VTCN-320* |
NPV-S-1/4-M |
VTCN-420*-1/4M |
43,5 |
4,4 |
42,6 |
G1/4 M |
50 |
11 |
17 |
20 |
VTCN-420* |
NPV-S-1/4-M |
VTCN-520*-1/4M |
52,5 |
4,4 |
52,5 |
G1/4 M |
53 |
11 |
17 |
25 |
VTCN-520* |
NPV-S-1/4-M |
S = присоска из силикона
(обязательно указывайте букву при заказе) Допустимое отклонение для эластомерных частей в соответствии с M3 - DIN 7715
Присоска в сборе с ниппелем |
D1 |
dn |
Ds |
G1 |
H |
LG1 |
SW1 |
Z |
Присоска |
Ниппель |
VTCN-050*-M5F |
5,5 |
2 |
5 |
M5 F |
18,5 |
5 |
8 |
3 |
VTCN-050* |
NPV-E-M5-F |
VTCN-070*-1/8F |
6,5 |
3,5 |
5,9 |
G1/8 F |
26 |
8,5 |
14 |
4 |
VTCN-070* |
NPV-R-1/8-F |
VTCN-090*-1/8F |
9,3 |
3,5 |
9 |
G1/8 F |
27 |
8,5 |
14 |
3 |
VTCN-090* |
NPV-R-1/8-F |
VTCN-120*-1/8F |
12,7 |
3,5 |
12 |
G1/8 F |
33 |
8,5 |
14 |
7 |
VTCN-120* |
NPV-R-1/8-F |
VTCN-140*-1/8F |
15 |
3,5 |
14,5 |
G1/8 F |
34 |
8,5 |
14 |
9 |
VTCN-140* |
NPV-R-1/8-F |
VTCN-180*-1/8F |
18,5 |
3,5 |
17,2 |
G1/8 F |
34 |
8,5 |
14 |
9 |
VTCN-180* |
NPV-R-1/8-F |
VTCN-200*-1/8F |
20 |
3,5 |
20 |
G1/8 F |
34 |
8,5 |
14 |
9 |
VTCN-200* |
NPV-R-1/8-F |
VTCN-250*-1/8F |
24,7 |
3,5 |
23 |
G1/8 F |
46 |
8,5 |
14 |
18 |
VTCN-250* |
NPV-R-1/8-F |
VTCN-320*-1/4F |
32,6 |
4,4 |
32 |
G1/4 F |
52,5 |
12 |
17 |
15 |
VTCN-320* |
NPV-S-1/4-F |
VTCN-420*-1/4F |
43,5 |
4,4 |
42,6 |
G1/4 F |
61 |
12 |
17 |
20 |
VTCN-420* |
NPV-S-1/4-F |
VTCN-520*-1/4F |
52,5 |
4,4 |
52,5 |
G1/4 F |
64 |
12 |
17 |
25 |
VTCN-520* |
NPV-S-1/4-F |
