Сильфонные присоски (круглые), Серия VTCL (1,5 гофры)

Много

Нашли дешевле?

VTCL - X X - X X

Присоединение

1/8

G1/8

1/4

G1/4

Диаметр

110

11 мм, сила отрыва 0,95 (Н)

140

14 мм, сила отрыва 1,2 (Н)

160

16 мм, сила отрыва 2,3 (Н)

200

20 мм, сила отрыва 4,7 (Н)

250

25 мм, сила отрыва 7,3 (Н)

330

33 мм, сила отрыва 13,6 (Н)

430

43 мм, сила отрыва 22,8 (Н)

530

53 мм, сила отрыва 51,3 (Н)

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

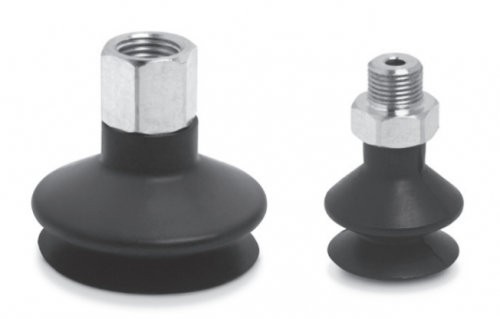

Сильфонные присоски (круглые) Серия VTCL (1,5 гофры)
Сильфонные присоски изготавливаются из резины NBR и
силикона. Сильфонная модель обеспечивает мягкий контакт с
изделием. Диаметры от 11 до 53 мм, с наружной и внутренней резьбами M3, M5, G1/8, G1/4

Сильфонные присоски Серии VТСL (1,5 гофр) имеют надежную конструкцию и состоят из ниппеля и резиновой части. Резиновые части могут поставляться отдельно. Материалы: NBR или Силикон.

Применение:
- Захват неплоских деталей, таких, как панели кузовов автомобилей, труб и т. д.
- Захват хрупких деталей, таких как электронные компоненты, литые детали и др.
- Захват деталей со сварными швами.
- Захват деталей с высокой температурой (с силиконовой присоской).

» Широкий диапазон диаметров
» Материал: NBR, силикон
» Мягкая конусовидная наружная кромка для работы с рельефными или шероховатыми поверхностями
» Большая сила захвата и оптимальное демпфирование при контакте с деталью
» Опорные стойки в нижней части присоски уменьшают вероятность пластической деформации деталей
» Жесткая верхняя секция обеспечивает хорошую устойчивость к силам, возникающим при больших ускорениях
» Присоски могут компенсировать перепады высоты объектов

Основные характеристики
Описание	жесткие износостойкие присоски, состоящие непосредственно из присоски (1,5 гофры) и соединительного ниппеля
Конструкция	ниппели и присоски предварительно не собираются
Обслуживание	возможна замена резиновой части
Рабочая температура	NBR версия: -30°C ÷ 120°C (кратковременно <30 сек.); -10°C ÷ +70°C (продолжительно) Силикон версия: -50°C ÷ +220°C (кратковременно <30 сек.); -30°C ÷ +180°C (продолжительно)

Технические характеристики
* Теоретическое значение силы отрыва в условиях вакуума -0,6 бар, при использовании объектов с сухой и гладкой рабочей поверхностью без учета коэффициента запаса.
Мод. / диаметры	Сила отрыва (Н)*	Сила прижима гофры (Н)	Внутренний объем (см³)	Мин. радиус заготовки (мм)	Рекомендуемый диаметр трубки (мм)
VTCL-110	0,95	3,8	0,225	5	4
VTCL-140	1,2	5	0,42	6	4
VTCL-160	2,3	6,7	0,75	7	4
VTCL-200	4,7	10,7	1,15	9	4
VTCL-250	7,3	17,3	3,15	11	4
VTCL-330	13,6	39,6	4,75	15	6
VTCL-430	22,8	64,5	9,25	30	6
VTCL-530	51,3	95	26,25	40	6

Кодировка
VT	C	L	-	110	N	-	M5	M
VT	Серия: VT = вакуумная присоска
C	Форма: C = круглая
L	Версия: L = сильфонная, 1.5 гофры
110	Диаметры: 110 = 11,0 мм; 140 = 14,0 мм; 160 = 16,0 мм; 200 = 20,0 мм; 250 = 25,0 мм; 330 = 33,0 мм; 430 = 43,0 мм; 530 = 53,0 мм
N	Материалы: N = NBR S = силикон
M5	Размеры резьб: M5 = M5; 1/8 = G1/8; 1/4 = G1/4
M	Тип резьбы: M = наружная F = внутренняя

* N = присоска из резины NBR;
S = присоска из силикона
(обязательно указывайте букву при заказе)

Допустимое отклонение для эластомерных частей в соответствии с M3 - DIN 7715

Размеры
Присоска в сборе с ниппелем	D1	dn	Ds	G1	H	LG1	SW1	Z	Присоска	Ниппель
*VTCL-110-1/8M**	11	3,5	10,4	G1/8 M	22	7,5	14	4	VTCL-110*	NPV-R-1/8-M
*VTCL-110-M5M**	11	2,5	10,4	M 5 M	21	5	7	4	VTCL-110*	NPV-D-M5-M
*VTCL-140-1/8M**	13	3,5	12,5	G1/8 M	22	7,5	14	5	VTCL-140*	NPV-R-1/8-M
*VTCL-140-M5M**	13	2,5	12,5	M 5 M	21	4,5	7	5	VTCL-140*	NPV-D-M5-M
*VTCL-160-1/8M**	16,5	3,5	15,6	G1/8 M	25	7,5	14	6	VTCL-160*	NPV-R-1/8-M
*VTCL-160-M5M**	16,5	2,5	15,6	M 5 M	24	5	7	6	VTCL-160*	NPV-D-M5-M
*VTCL-200-1/8M**	18,3	3,5	18,1	G1/8 M	21,5	7,5	14	5	VTCL-200*	NPV-R-1/8-M
*VTCL-200-M5M**	18,3	2,5	18,1	M 5 M	20,5	4,5	7	5	VTCL-200*	NPV-D-M5-M
*VTCL-250-1/8M**	23,7	3,5	22,5	G1/8 M	29	7,5	14	12	VTCL-250*	NPV-R-1/8-M
*VTCL-330-1/4M**	33	4,4	30	G1/4 M	31	11	17	12	VTCL-330*	NPV-S-1/4-M
*VTCL-430-1/4M**	43	4,4	38	G1/4 M	32	11	17	10	VTCL-430*	NPV-S-1/4-M
*VTCL-530-1/4M**	53	4,4	50	G1/4 M	38	11	17	15	VTCL-530*	NPV-S-1/4-M

* N = присоска из резины NBR;
S = присоска из силикона
(обязательно указывайте букву при заказе)

Допустимое отклонение для эластомерных частей в соответствии с M3 - DIN 7715

Размеры
Присоска в сборе с ниппелем	D1	dn	Ds	G1	H	LG1	SW1	Z	Присоска	Ниппель
*VTCL-110-1/8F**	11	3,5	10,4	G1/8 F	28	8,5	14	4	VTCL-110*	NPV-R-1/8-F
*VTCL-140-1/8F**	13	3,5	12,5	G1/8 F	28	8,5	14	5	VTCL-140*	NPV-R-1/8-F
*VTCL-160-1/8F**	16,5	3,5	15,6	G1/8 F	31	8,5	14	6	VTCL-160*	NPV-R-1/8-F
*VTCL-200-1/8F**	18,3	3,5	18,1	G1/8 F	27,5	8,5	14	5	VTCL-200*	NPV-R-1/8-F
*VTCL-250-1/8F**	23,7	3,5	22,5	G1/8 F	35	8,5	14	12	VTCL-250*	NPV-R-1/8-F
*VTCL-330-1/4F**	33	4,4	30	G1/4 F	42	12	17	12	VTCL-330*	NPV-S-1/4-F
*VTCL-430-1/4F**	43	4,4	38	G1/4 F	43	12	17	10	VTCL-430*	NPV-S-1/4-F
*VTCL-530-1/4F**	53	4,4	50	G1/4 F	49	12	17	15	VTCL-530*	NPV-S-1/4-F
