Плоские присоски, овальные, Серия VTOF
Описание

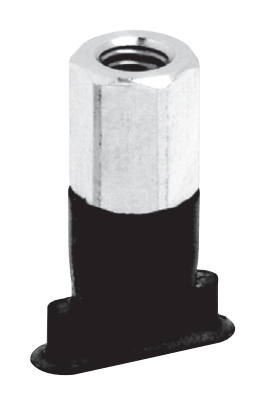

Плоские присоски (овальные) Серия VTOF
Запрос цен и сроков на info@binomkip.ruИспользуются для захвата узких и длинных заготовок.
Изготавливаются из резины NBR и силикона.
Размеры от 7x3.5 до 60x20 мм, с наружной и внутренней резьбами M3, M5, G1/8, G1/4
Применение:
- Захват узких деталей с неровной поверхностью, таких как пластины, штампованные профили, гибкие объекты и т. д.;
- Захват каркасов, например, дверей, окон и т. д.;
- Модель из силикона позволяет захватывать изделия, имеющие высокую температуру.
» Компактное исполнение позволяет удерживать объект при больших ускорениях и силах, действующих с разных направлений
» Низкий профиль с малым объемом полости под присоской позволяет сократить время захвата или использовать менее производительный вакуумный генератор
» Оптимальная форма присоски обеспечивает большие силы отрыва при малых размерах
» Опорные стойки в нижней части присоски уменьшают вероятность пластической деформации деталей
» Присоски с размерами от 30x10 мм и более комплектуются специальным противоповоротным хомутом
Описание |
жесткие износостойкие присоски, состоящие непосредственно из присоски и соединительного ниппеля |
Конструкция |
- ниппели и
присоски предварительно не собираются |
Обслуживание |
возможна замена резиновой части |
Рабочая температура |
NBR версия:
-30°C ÷ 120°C (кратковременно <30 сек.); -10°C ÷ +70°C (продолжительно) |
*
Теоретическое значение силы отрыва в условиях вакуума -0,6 бар, |
||||
Мод. / |
Сила |
Внутренний |
Минимальный |
Рекомендуемый |
VTOF-0070-035 |
1 |
0,019 |
3 |
2 |
VTOF-0150-050 |
3,1 |
0,036 |
5 |
2 |
VTOF-0180-060 |
4,5 |
0,058 |
7 |
2 |
VTOF-0300-100 |
12,2 |
0,28 |
10 |
4 |
VTOF-0450-150 |
28,2 |
0,98 |
18 |
6 |
VTOF-0600-200 |
50,1 |
2,3 |
25 |
6 |
VT |
O |
F |
- |
0070-035 |
N |
- |
M3 |
M |
VT |
Серия: VT = вакуумная присоска |
|||||||
O |
Форма: O = овальная |
|||||||
F |
Верисия: F = плоская |
|||||||
0070-035 |
Размеры: |
|||||||
N |
Материалы: |
|||||||
M3 |
Размеры резьб: M3 = M3; M5 = M5; 1/8 = G1/8; 1/4 = G1/4 |
|||||||
M |
Тип резьбы: |
(обязательно указывайте букву при заказе) Допустимое отклонение для эластомерных частей в соответствии с M3 - DIN 7715
Присоска в сборе с ниппелем |
B |
dn |
G1 |
H |
L |
LG1 |
SW1 |
Z |
Присоска |
Ниппель |
VTOF-0070-035*-M3M |
3,5 |
1 |
M3M |
8 |
7 |
3 |
5 |
08 |
VTOF-0070-035* |
NPV-A-M3-M |
VTOF-0150-050*-M5M |
5 |
2 |
M5M |
17 |
15 |
5 |
8 |
07 |
VTOF-0150-050* |
NPV-C-M5-M |
VTOF-0180-060*-M5M |
6 |
2 |
M5M |
17 |
18 |
5 |
8 |
08 |
VTOF-0180-060* |
NPV-C-M5-M |
VTOF-0300-100*-1/8M |
10 |
3,5 |
G1/4 M |
17 |
30 |
8 |
14 |
1,5 |
VTOF-0300-100* |
NPV-P-1/8-M |
VTOF-0450-150*-1/4M |
15 |
3,5 |
G1/4 M |
26 |
45 |
10 |
17 |
2 |
VTOF-0450-150* |
NPV-Q-1/4-M |
VTOF-0600-200*-1/4M |
20 |
3,5 |
G1/4 M |
26 |
60 |
10 |
17 |
2,5 |
VTOF-0600-200* |
NPV-Q-1/4-M |
(обязательно указывайте букву при заказе) Допустимое отклонение для эластомерных частей в соответствии с M3 - DIN 7715
Присоска в сборе с ниппелем |
B |
dn |
G1 |
H |
L |
LG1 |
SW1 |
Z |
Присоска |
Ниппель |
VTOF-0150-050*-M5F |
5 |
2 |
M5 F |
22 |
15 |
5,5 |
8 |
0,7 |
VTOF-0150-050* |
NPV-C-M5-F |
VTOF-0180-060*-M5F |
6 |
2 |
M5 F |
22 |
18 |
5,5 |
8 |
0,8 |
VTOF-0180-060* |
NPV-C-M5-F |
VTOF-0300-100*-1/8F |
10 |
3,5 |
G1/8 F |
25 |
30 |
9 |
14 |
1,5 |
VTOF-0300-100* |
NPV-P-1/8-F |
VTOF-0450-150*-1/4F |
15 |
3,5 |
G1/4 F |
36 |
45 |
12 |
17 |
2 |
VTOF-0450-150* |
NPV-Q-1/4-F |
VTOF-0600-200*-1/4F |
20 |
3,5 |
G1/4 F |
36 |
60 |
12 |
17 |
2,5 |
VTOF-0600-200* |
NPV-Q-1/4-F |
