Плоские присоски Camozzi, круглые, Серия VTCF
- Previous
- Next
Описание
Плоские присоски (круглые) Серия VTCF
Запрос цен и сроков на info@binomkip.ruУниверсальные присоски. Изготавливаются из резины NBR и силикона.
Диаметры от 3.5 до 95 мм, с наружной и внутренней резьбами M3, M5, G1/8, G1/4
Применение:
- Захват плоских изделий с гладкой или немного неровной поверхностью, например, листы из различных материалов, штампованные профили, картонные коробки, пластиковые материалы, деревянные пластины и т. д.;
- Модель из силикона позволяет захватывать изделия, имеющие высокую температуру.
» Широкий диапазон диаметров
» Материал: NBR, силикон
» Низкий профиль с малым объемом полости под присоской позволяет сократить время захвата или использовать менее производительный вакуумный генератор
» Компактное исполнение позволяет удерживать объект при больших ускорениях и силах при перемещении объекта.
» Данные присоски возможно использовать при больших скоростях перемещения
» Опорные стойки в нижней части присоски уменьшают вероятность пластической деформации тонкостенных объектов
|
Описание |
жесткие износостойкие присоски, состоящие непосредственно из присоски и соединительного ниппеля |
|
Конструкция |
- ниппели и
присоски предварительно не собираются |
|
Обслуживание |
возможна замена резиновой части |
|
Рабочая температура |
NBR версия:
-30°C ÷ 120°C (кратковременно <30 сек.); -10°C ÷ +70°C (продолжительно) |
|
*
Теоретическое значение силы отрыва в условиях вакуума -0,6 бар, |
||||
|
Мод. / |
Сила |
Внутренний |
Минимальный |
Рекомендуемый |
|
VTCF-0035 |
0,42 |
0,002 |
2 |
2 |
|
VTCF-0050 |
0,75 |
0,005 |
4 |
2 |
|
VTCF-0080 |
2,3 |
0,03 |
5 |
2 |
|
VTCF-0100 |
4 |
0,07 |
6 |
2 |
|
VTCF-0150 |
9 |
0,4 |
9 |
4 |
|
VTCF-0200 |
15,5 |
0,8 |
13 |
4 |
|
VTCF-0250 |
26,5 |
1,3 |
18 |
4 |
|
VTCF-0300 |
34 |
1,3 |
26 |
4 |
|
VTCF-0350 |
44 |
2,7 |
31 |
4 |
|
VTCF-0400 |
57,7 |
3,8 |
37 |
4 |
|
VTCF-0500 |
91 |
7 |
41 |
4 |
|
VTCF-0600 |
125 |
10 |
70 |
6 |
|
VTCF-0800 |
260 |
25 |
100 |
6 |
|
VTCF-0950 |
350 |
35 |
150 |
6 |
|
VT |
C |
F |
- |
0035 |
N |
- |
M3 |
M |
|
VT |
Серия: VT = вакуумная присоска |
|||||||
|
C |
Форма: C = круглая |
|||||||
|
F |
Версия: F = плоская |
|||||||
|
0035 |
Диаметры: 0035
= 3,5 мм; 0050 = 5,0 мм; 0080 = 8,0 мм; 0100 = 10,0 мм; 0150 = 15,0 мм; 0200
= 20,0 мм; 0250 = 25,0 мм; |
|||||||
|
N |
Рразмеры резьб: M3 = M3; M5 = M5; 1/8 = G1/8; 1/4 = G1/4 |
|||||||
|
M |
Тип резьбы: |
|||||||
S = присоска из силикона
(обязательно указывайте букву при заказе)
|

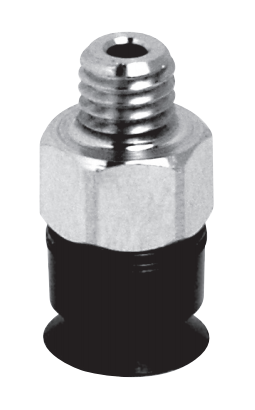

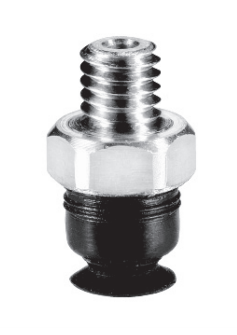

Присоска в сборе с ниппелем |
D1 |
dn |
Ds |
G1 |
H |
LG1 |
SW1 |
Z |
Присоска |
Ниппель |
|
VTCF-0035*-M3M |
3,9 |
1 |
3,5 |
M3 M |
6 |
3 |
5 |
0,5 |
VTCF-0035* |
NPV-A-M3-M |
S = присоска из силикона
(обязательно указывайте букву при заказе)
|
Присоска в сборе с ниппелем |
D1 |
dn |
Ds |
G1 |
H |
LG1 |
SW1 |
Z |
Присоска |
Ниппель |
|
VTCF-0050*-M5M |
5,4 |
2 |
5 |
M5 M |
11,5 |
4,5 |
8 |
0,9 |
VTCF-0050* |
NPV-B-M5-M |
|
VTCF-0080*-M5M |
8,5 |
2 |
8 |
M5 M |
12 |
4,5 |
8 |
1,4 |
VTCF-0080* |
NPV-B-M5-M |
|
VTCF-0100*-M5M |
10,7 |
2 |
10 |
M5 M |
12,5 |
4,5 |
8 |
1,3 |
VTCF-0100* |
NPV-B-M5-M |
|
VTCF-0150*-1/8M |
15,8 |
2 |
15 |
G1/8 M |
13 |
8 |
14 |
1,9 |
VTCF-0150* |
NPV-G-1/8-M |
|
VTCF-0200*-1/8M |
21,2 |
2,4 |
20 |
G1/8 M |
15 |
8 |
14 |
2,3 |
VTCF-0200* |
NPV-H-1/8-M |
|
VTCF-0250*-1/8M |
25,8 |
2,4 |
25 |
G1/8 M |
19 |
8 |
14 |
3 |
VTCF-0250* |
NPV-L-1/8-M |
|
VTCF-0300*-1/8M |
29,6 |
2,4 |
28,5 |
G1/8 M |
17 |
8 |
14 |
2 |
VTCF-0300* |
NPV-L-1/8-M |
|
VTCF-0350*-1/8M |
35,6 |
2,4 |
35 |
G1/8 M |
19 |
8 |
14 |
3 |
VTCF-0350* |
NPV-L-1/8-M |
|
VTCF-0400*-1/8M |
41,6 |
2,4 |
40 |
G1/8 M |
19 |
8 |
14 |
3,5 |
VTCF-0400* |
NPV-L-1/8-M |
|
VTCF-0500*-1/8M |
51,1 |
2,4 |
50 |
G1/8 M |
20 |
8 |
14 |
4 |
VTCF-0500* |
NPV-M-1/8-M |
S = присоска из силикона
(обязательно указывайте букву при заказе)
|
Присоска в сборе с ниппелем |
D1 |
dn |
Ds |
G1 |
H |
LG1 |
SW1 |
Z |
Присоска |
Ниппель |
|

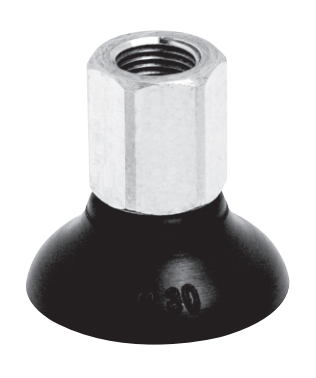

VTCF-0100*-1/8F |
10,7 |
2 |
10 |
G1/8 F |
23,5 |
9 |
14 |
1,3 |
VTCF-0100* |
NPV-F-1/8-F |
|
VTCF-0150*-1/8F |
15,8 |
2 |
15 |
G1/8 F |
24 |
9 |
14 |
1,9 |
VTCF-0150* |
NPV-G-1/8-F |
|
VTCF-0200*-1/8F |
21,2 |
2 |
20 |
G1/8 F |
26 |
9 |
14 |
2,3 |
VTCF-0200* |
NPV-H-1/8-F |
|
VTCF-0250*-1/8F |
25,8 |
2,4 |
25 |
G1/8 F |
30 |
9 |
14 |
3 |
VTCF-0250* |
NPV-L-1/8-F |
|
VTCF-0300*-1/8F |
29,6 |
2,4 |
28,8 |
G1/8 F |
28 |
9 |
14 |
2 |
VTCF-0300* |
NPV-L-1/8-F |
|
VTCF-0350*-1/8F |
35,6 |
2,4 |
35 |
G1/8 F |
30 |
9 |
14 |
3 |
VTCF-0350* |
NPV-L-1/8-F |
|
VTCF-0400*-1/8F |
41,6 |
2,4 |
40 |
G1/8 F |
30 |
9 |
14 |
3,5 |
VTCF-0400* |
NPV-L-1/8-F |
|
VTCF-0500*-1/8F |
51,1 |
2,4 |
50 |
G1/8 F |
31 |
9 |
14 |
4 |
VTCF-0500* |
NPV-M-1/8-F |
S = присоска из силикона
(обязательно указывайте букву при заказе)
|
Присоска в сборе с ниппелем |
D1 |
dn |
Ds |
G1 |
H |
LG1 |
SW1 |
Z |
Присоска |
Ниппель |
|
VTCF-0600*-1/4M |
62,1 |
5,5 |
60 |
G1/4 M |
23 |
10 |
17 |
5 |
VTCF-0600* |
NPV-N-1/4-M |
|
VTCF-0800*-1/4M |
82,8 |
5,5 |
80 |
G1/4 M |
25 |
10 |
17 |
6 |
VTCF-0800* |
NPV-N-1/4-M |
|
VTCF-0950*-1/4M |
97,8 |
5,5 |
95 |
G1/4 M |
25,5 |
10 |
17 |
6 |
VTCF-0950* |
NPV-N-1/4-M |
S = присоска из силикона
(обязательно указывайте букву при заказе)
|
Присоска в сборе с ниппелем |
D1 |
dn |
Ds |
G1 |
H |
LG1 |
SW1 |
Z |
Присоска |
Ниппель |
|

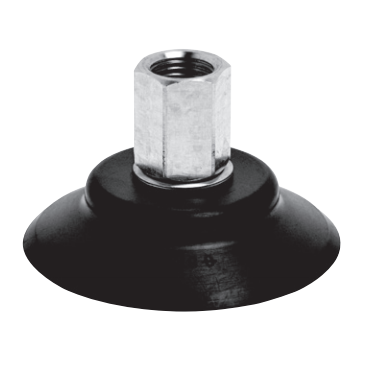

VTCF-0600* 1/4F |
62,1 |
5,5 |
60 |
G1/4 F |
39 |
11 |
17 |
5 |
VTCF 0600* |
NPV-N-1/4-F |
|
VTCF-0800* 1/4F |
82,2 |
5,5 |
80 |
G1/4 F |
41 |
11 |
17 |
6 |
VTCF 0800* |
NPV-N-1/4-F |
|
VTCF-0950* 1/4F |
97,8 |
5,5 |
95 |
G1/4 F |
41,5 |
11 |
17 |
5 |
VTCF 0950* |
NPV-N-1/4-F |
