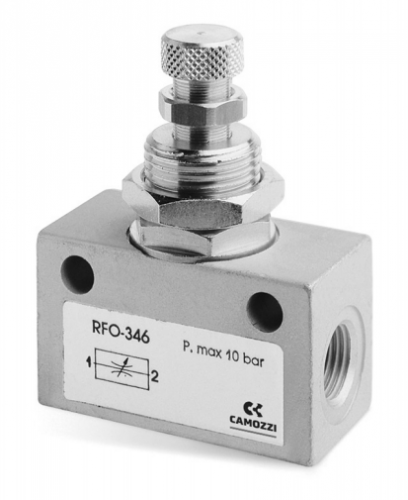

Серия RFO - Пневмодроссели без обратного клапана
- "RFO 3" - без обратного клапана
- "4" - G1/4
- "5" - M5
- "6" - G3/8
- "7" - G1/2
- "8" - G1/8
- "4" - ø 4 мм макс. (условный проход)
- "6" - ø 6 мм макс. (условный проход)
- "2" - ø 1.5 мм макс. (условный проход)
- "7" - ø 7 мм макс. (условный проход)
- "2" - ø 2 мм макс. (условный проход)
- "3" - ø 3 мм макс. (условный проход)
Описание
ПневмодросселиСерия RFU - RFO
Более детальное описание находится в документации (внизу).
С обратным клапаном и без обратного клапана
Присоединение: M5, G1/8, G1/4, G3/8 и G1/2
Условный проход: M5 = 1,5 мм; G1/8 = 2 и 3 мм; G1/4 = 4 и 6 мм; G3/8 и G1/2 = 7 мм
Пневмодроссели с обратным клапаном поставляются с присоединением M5, G1/8, G1/4, G3/8 и G1/2. Модели с G1/8 и G1/4 имеют два исполнения – с обычной и повышенной расходной характеристикой (см. диаграммы). В основном они используются для регулирования быстродействия цилиндров. Все модели дросселей могут монтироваться на панелях или на стене, а в случае необходимости, на цилиндрах и распределителях.
Дроссели обладают повышенными расходными характеристиками и обеспечивают максимально высокое быстродействие цилиндров. Скорость двустороннего цилиндра регулируется дросселями типа GMCU / GSCU, свободно пропускающими воздух в полость цилиндра и дросселирующими выхлоп из него. Если дроссели удобнее располагать на распределителе, а не на цилиндре, следует использовать Мод. GMVU / GSVU.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
|
Группа |
пневмодроссели с обратным клапаном и без него |
Конструкция |
игольчатого типа |
Материалы |
корпус – алюминий, золотник – OT58 (латунь), уплотнения – NBR |
Крепление |
через отверстия в корпусе или на панели |
Присоединение |
M5, G1/8, G1/4, G3/8, G1/2 |
Рабочая температура |
0°C ÷ 80°C (сухой воздух -20°C) |
Рабочее давление |
1 ÷ 10 бар (для моделей с присоединением М5, G1/8, G1/4)
2 ÷ 10 бар (для моделей с присоединением G3/8, G1/2) |
Номинальное давление |
6 бар |
Номинальный расход |
см. график |
Условный проход |
M5 = 1,5 мм G1/8 = 2 или 3 мм G1/4 = 4 или 6 мм G3/8 и G1/2 = 7 мм |
Рабочая среда |
очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4] |
КОДИРОВКА |
|||||||
RF |
U |
|
4 |
8 |
2 |
- |
1/8 |
RF |
СЕРИЯ: RF |
||||||
U 4 |
ФУНКЦИИ: U 4 = с обратным клапаном O 3 = без обратного клапана |
||||||
8 |
ПРИСОЕДИНЕНИЕ: 4 = G1/4 5 = M5 6 = G3/8 7 = G1/2 8 = G1/8 |
||||||
2 |
УСЛОВНЫЙ ПРОХОД: 2 = ø 1.5 мм макс. (для M5), ø 2 мм макс. (только для 1/8) 3 = ø 3 мм макс. (только для 1/8) 4 = ø 4 мм макс. (только для 1/4) 6 = ø 6 мм макс. (только для 1/4) 7 = ø 7 мм макс. (только для 3/8, 1/2) |
||||||
1/8 |
ПРИСОЕДИНЕНИЕ: 1/8 = G1/8 1/4 = G1/4 3/8 = G3/8 1/2 = G1/2 |
ПРИМЕР МОНТАЖА ПНЕВМОДРОССЕЛЕЙ RFU - RFO

ДИАГРАММЫ RFU / RFО - M5


ДИАГРАММЫ RFU / RFО - G1/8


ДИАГРАММЫ RFU / RFО - G1/4


ДИАГРАММЫ RFU / RFО - G3/8, G1/2


Пневмодроссели без обратного клапана Серия RFO
Пневмодроссели без обратного клапана предназначены для регулирования расхода воздуха в обоих направлениях.

* гайка с накаткой
|
|||||||||||||||||
Мод. |
Ø |
A |
B |
D |
F |
G |
L |
M1 |
M2 |
M3 |
M4 |
T |
Z |
SMax |
SW |
SW1 |
SW2 |
RFO 352-M5 |
1,5 |
M10x1 |
M5 |
4,2 |
14 |
16 |
26 |
18,5 |
13,2 |
7 |
13,2 |
39 |
44,5 |
3 |
12 |
14 |
8 |
RFO 382-1/8 |
2 |
M12x1 |
G1/8 |
4,5 |
16 |
21 |
34 |
24,5 |
16,5 |
8 |
16,5 |
46 |
51 |
4 |
14 |
17 |
9 |
RFO 383-1/8 |
3 |
M12x1 |
G1/8 |
4,5 |
16 |
21 |
34 |
24,5 |
16,5 |
8 |
16,5 |
46 |
51 |
4 |
14 |
17 |
9 |
RFO 344-1/4 |
4 |
M20x1,5 |
G1/4 |
6,5 |
25 |
30 |
52 |
35 |
24 |
12 |
24 |
60 |
69 |
7 |
22 |
24 |
14 |
RFO 346-1/4 |
6 |
M20x1,5 |
G1/4 |
6,5 |
25 |
30 |
52 |
35 |
24 |
12 |
24 |
60 |
69 |
7 |
22 |
24 |
14 |
RFO 367-3/8 |
7 |
M18x1 |
G3/8 |
6,5 |
27 |
42 |
56 |
43 |
34,5 |
28 |
7,5 |
75 |
85 |
8 |
22 |
22 |
* |
RFO 377-1/2 |
7 |
M18x1 |
G1/2 |
6,5 |
27 |
42 |
56 |
43 |
34,5 |
28 |
7,5 |
75 |
85 |
8 |
22 |
22 |
* |
