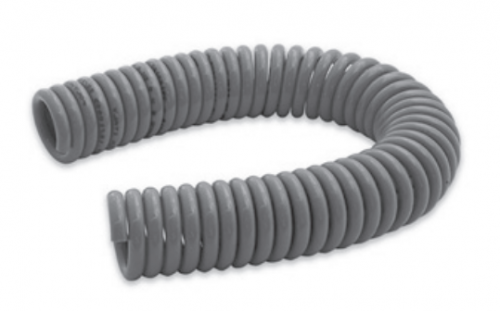

Трубопровод Мод. SH…, SHC…, спиральный, полиэстер -20...+100°С Camozzi

SH

C

4

2

B

10

SH

 Материалы:
 SH = полиэстер
 S = рилсан
 SP = полиуретан

C

 Отвод концов трубопровода:
 С = прямой отвод
 = спиральный отвод

4

 Внешний диаметр: 4 = 4 мм; 5 = 5 мм; 6 = 6 мм; 8 = 8 мм; 10 = 10 мм; 12 = 12 мм; 14 = 14 мм; 15 = 15 мм; 16 = 16 мм

2

 Внутренний диаметр: 2 = 2 мм; 3 = 3 мм; 4 = 4 мм; 6 = 6 мм; 8 = 8 мм; 10 = 10 мм; 12 = 12 мм; 125 = 12,5 мм; 13 = 13 мм

B

 Цвет:
 В = синий (стандартный)
 N = черный (для SP – по запросу)
 А = оранжевый (для SP – по запросу)

10

 Линейная длина:
 5 = 5 м (2,5 м - рабочая длина)
 75 = 7,5 м (3,75 м - рабочая длина)
 10 = 10 м (5 м - рабочая длина)
 12 = 12 м (6 м - рабочая длина)
 15 = 15 м (7,5 м - рабочая длина)
 20 = 20 м (10 м - рабочая длина) только для S - рилсан и SH - полиэстер
 24 = 24 м (12 м - рабочая длина) только для S - рилсан и SH - полиэстер
 30 = 30 м (15 м - рабочая длина)

 * Максимальная длина трубопровода в рабочем состоянии должна быть в два раза меньше линейной длины.
 ** Другие цвета трубопровода по запросу.

D/d

ø внешний, мм

ø внутренний, мм

Рабочее давление, бар

4/2

50

42

25

6/4

66

54

21

8/6

88

72

15

10/8

106

86

12

12/10

130

106

10
