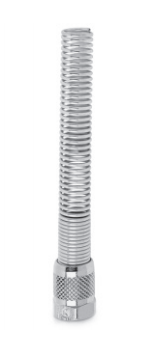

Camozzi 1723 мод., гайки накидные с защитной пружиной
Описание
Фитинги с накидной гайкой для пластиковых трубок Серия 1000
Запрос цен и сроков на info@binomkip.ruТрубки: ø 5/3, 6/4, 8/6, 10/8, 12/10, 15/12,5
Присоединение: метрическая резьба (M5, M6, M12x1, M12x1,25),
BSP (G1/8, G1/4, G3/8, G1/2),
BSPT (R1/8, R1/4, R3/8, R1/2)
Материалы |
корпус и гайка - никелированная латунь, уплотнение - NBR, резьбовое уплотнение - PTFE, нейлон |
Присоединение |
коническая ISO 7 (BSPT), цилиндрическая ISO 228 (BSP), M5 - M6, NPT и метрическая (по запросу) |
Рабочее давление |
макс. 25 бар (в зависимости от трубки) |
Трубки для присоединения |
полиэстер, полиамид, полиэтилен, полиуретан, PTFE, поливинилхлорид в оплетке PVC |
Диаметры трубок |
5/3, 6/4, 8/6, 10/8, 12/10, 15/12.5 мм |
Рабочая среда |
сжатый воздух и жидкости, совместимые с материалами фитингов и трубок |
Рабочая температура |
(см. технические характеристики трубок) |

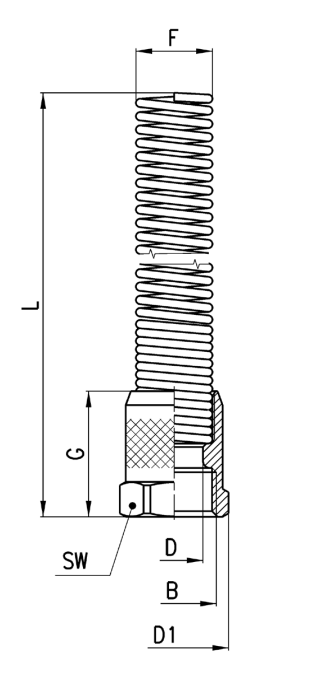

Мод. |
Трубка |
B |
F |
D |
D1 |
G |
L |
SW |
Вес (г) |
1723 6/4-M10x1 |
6/4 |
M10x1 |
8,9 |
6,1 |
13,3 |
18 |
90,5 |
12 |
15 |
1723 8/6-M12x1 |
8/6 |
M12x1 |
10,9 |
8,2 |
15,5 |
18 |
94,5 |
14 |
23 |
1723 10/8-M14x1 |
10/8 |
M14x1 |
12,5 |
10,15 |
17,5 |
22 |
96,5 |
16 |
29 |
1723 12/10-M16x1 |
12/10 |
M16x1 |
15,5 |
12,2 |
21 |
23,5 |
108 |
19 |
46 |
1723 15/12,5-M20x1 |
15/12,5 |
M20x1 |
18,5 |
15,2 |
24,5 |
28 |
120 |
22 |
57 |
