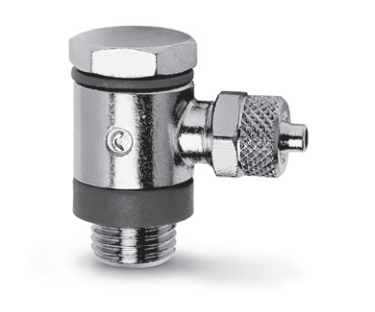

Camozzi 1521, 1525 мод., тип "СЕРЬГА", в сборе поворотный
- Previous
- Next
Описание
Фитинги с накидной гайкой для пластиковых трубок Серия 1000
Запрос цен и сроков на info@binomkip.ruТрубки: ø 5/3, 6/4, 8/6, 10/8, 12/10, 15/12,5
Присоединение: метрическая резьба (M5, M6, M12x1, M12x1,25),
BSP (G1/8, G1/4, G3/8, G1/2),
BSPT (R1/8, R1/4, R3/8, R1/2)
|
Материалы |
корпус и гайка - никелированная латунь, уплотнение - NBR, резьбовое уплотнение - PTFE, нейлон |
|
Присоединение |
коническая ISO 7 (BSPT), цилиндрическая ISO 228 (BSP), M5 - M6, NPT и метрическая (по запросу) |
|
Рабочее давление |
макс. 25 бар (в зависимости от трубки) |
|
Трубки для присоединения |
полиэстер, полиамид, полиэтилен, полиуретан, PTFE, поливинилхлорид в оплетке PVC |
|
Диаметры трубок |
5/3, 6/4, 8/6, 10/8, 12/10, 15/12.5 мм |
|
Рабочая среда |
сжатый воздух и жидкости, совместимые с материалами фитингов и трубок |
|
Рабочая температура |
(см. технические характеристики трубок) |
|
Мод. |
Трубка |
A |
C1 |
H |
L |
S |
M |
R |
W |
SW |
SW1 |
Вес (г) |
|
1521 5/3-M5 |
5/3 |
M5 |
2 |
3 |
18 |
4,5 |
17 |
10,5 |
Ø 9 |
8 |
8 |
10 |
|
1521 5/3-1/8 |
5/3 |
G1/8 |
2 |
6 |
27 |
8,5 |
22,5 |
16 |
Ø 14 |
14 |
8 |
26 |
|
1521 6/4-M5 |
6/4 |
M5 |
3 |
3 |
18 |
4,5 |
18 |
10,5 |
Ø 9 |
8 |
9 |
11 |
|
1521 6/4-1/8 |
6/4 |
G1/8 |
3 |
6 |
27 |
8,5 |
24 |
16,5 |
Ø 14 |
14 |
12 |
31 |
|
1521 6/4-1/4 |
6/4 |
G1/4 |
3 |
8 |
29,5 |
8,5 |
26 |
18,5 |
Ø 18 |
17 |
12 |
48 |
|
1521 6/4-3/8 |
6/4 |
G3/8 |
3 |
8 |
30 |
8,5 |
28 |
20,5 |
Ø 21 |
19 |
12 |
57 |
|
1521 8/6-1/8 |
8/6 |
G1/8 |
5 |
6 |
27 |
8,5 |
24 |
16,5 |
Ø 14 |
14 |
14 |
34 |
|
1521 8/6-1/4 |
8/6 |
G1/4 |
5 |
8 |
29,5 |
8,5 |
26 |
18,5 |
Ø 18 |
17 |
14 |
46 |
|
1521 8/6-3/8 |
8/6 |
G3/8 |
5 |
8 |
30 |
8,5 |
28 |
20,5 |
Ø 21 |
19 |
14 |
64 |
|
Мод. |
Трубка |
A |
C1 |
H |
L |
S |
M |
R |
W |
SW |
SW1 |
Вес (г) |
|
1525 6/4-1/8 |
6/4 |
G1/8 |
3 |
6 |
31 |
12,5 |
24 |
16,5 |
Ø14 |
14 |
12 |
35 |
|
1525 6/4-1/4 |
6/4 |
G1/4 |
3 |
8 |
33,5 |
12,5 |
26 |
18,5 |
Ø18 |
17 |
12 |
48 |
|
1525 6/4-3/8 |
6/4 |
G3/8 |
3 |
8 |
34 |
12,5 |
28 |
20,5 |
Ø21 |
19 |
12 |
60 |
|
1525 8/6-1/8 |
8/6 |
G1/8 |
5 |
6 |
31 |
12,5 |
24 |
16,5 |
Ø14 |
14 |
14 |
35 |
|
1525 8/6-1/4 |
8/6 |
G1/4 |
5 |
8 |
33,5 |
12,5 |
26 |
18,5 |
Ø18 |
17 |
14 |
54 |
|
1525 8/6-3/8 |
8/6 |
G3/8 |
5 |
8 |
34 |
12,5 |
28 |
20,5 |
Ø21 |
19 |
14 |
64 |
|
1525 10/8-1/8 |
10/8 |
G1/8 |
6,5 |
6 |
31 |
12,5 |
25 |
16,5 |
Ø14 |
14 |
16 |
38 |
|
1525 10/8-1/4 |
10/8 |
G1/4 |
6,5 |
8 |
33,5 |
12,5 |
27 |
18,5 |
Ø18 |
17 |
16 |
57 |
|
1525 10/8-3/8 |
10/8 |
G3/8 |
6,5 |
8 |
34 |
12,5 |
29,5 |
21 |
Ø21 |
19 |
16 |
69 |
|
1525 10/8-1/2 |
10/8 |
G1/2 |
6,5 |
9 |
35 |
12,5 |
32 |
23,5 |
Ø26 |
27 |
16 |
112 |
|
1525 12/10-3/8 |
12/10 |
G3/8 |
8 |
8 |
34 |
12,5 |
31,5 |
21,5 |
Ø21 |
19 |
19 |
77 |
|
1525 12/10-1/2 |
12/10 |
G1/2 |
8,5 |
9 |
35 |
12,5 |
33,5 |
23,5 |
Ø26 |
27 |
19 |
111 |
|
1525 15/12,5-1/2 |
15/12,5 |
G1/2 |
11 |
9 |
35 |
12,5 |
36,5 |
24 |
Ø26 |
27 |
22 |
120 |
