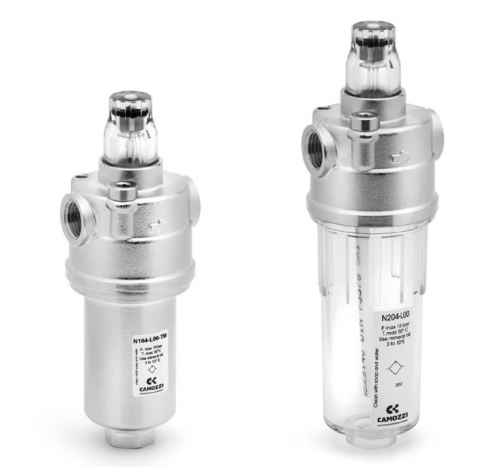

Маслораспылители, Серия N
- G1/4
- G1/8
- Стандартный стакан (37 см³)
- Малый стакан (26 см³)
- Прозрачный PA12 (материал стакана)
- TM = никелированная латунь (материал стакана)
Описание
МаслораспылителиСерия N
Более детальное описание находится в документации (внизу).
Присоединение: G1/8, G1/4
Регуляторы давления Серии N поставляются с присоединительными размерами G1/4 и G1/8 и имеют резьбовое отверстие для присоединения манометра. Эти компактные регуляторы могут монтироваться на трубопроводах или на панели.
Маслораспылители Серии N поставляются с присоединительными размерами G1/4 и G1/8. Расход масла можно регулировать винтом в верхней части корпуса маслораспылителя и контролировать по частоте падения капель внутри прозрачного колпачка. Заливка масла производится через заглушку в верхней части корпуса при отключенном давлении. Маслораспылители имеют корпус из латуни и стакан из технополимера.
» С прозрачным стаканом из технополимера или из никелированной латуни
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
|
Конструкция |
ниппельного типа с компенсационным клапаном |
Материалы |
латунь, технополимер или никелированная латунь, NBR |
Присоединение |
G1/8, G1/4 |
Объем масла |
26 см³ (размер 1) 37 см³ (размер 2) |
Масса |
0,240 кг |
Крепление |
вертикально на трубопроводах |
Рабочая температура |
-5°C ÷ 50°C при 10 бар (при отрицательных температурах использовать осушенный воздух) |
Заполнение маслом |
при отсутствии давления |
Масло для распыления |
вязкость от 3°E ÷ 10°E (для уточнения марок масла свяжитесь с нашими инженерами) |
Рабочее давление |
1 ÷ 16 бар |
Номинальный расход |
см. график |
Минимальное потребление воздуха |
при 1 бар = 7,5 Нл/мин при 6 бар = 11 Нл/мин |
КОДИРОВКА |
|||||||
N |
2 |
04 |
- |
L |
00 |
- |
|
N |
СЕРИЯ |
||||||
2 |
РАЗМЕРЫ: 1 = малый стакан (26 см³) 2 = стандартный стакан (37 см³) |
||||||
04 |
ПРИСОЕДИНЕНИЕ: 08 = G1/8 04 = G1/4 |
||||||
L |
L = МАСЛОРАСПЫЛИТЕЛЬ |
||||||
00 |
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ: 00 = распыление масла |
||||||
|
МАТЕРИАЛЫ СТАКАНА: = прозрачный PA12 (стандарт) TM = никелированная латунь (только для маслораспылителей с малым размером стакана) |
РАЗМЕРЫ

РАЗМЕРЫ |
||||||||||||||
Мод. |
A |
B |
C |
D |
E |
F |
G |
H |
M |
N |
P |
Q |
T |
U |
N108-L00 |
122.5 |
59 |
33 |
30.5 |
14.5 |
82 |
40.5 |
M5 |
45 |
44.5 |
38 |
46.5 |
22 |
G1/8 |
N104-L00 |
122.5 |
59 |
33 |
30.5 |
14.5 |
82 |
40.5 |
M5 |
45 |
44.5 |
38 |
46.5 |
22 |
G1/4 |
N208-L00 |
146.5 |
83 |
33 |
30.5 |
14.5 |
106 |
40.5 |
M5 |
45 |
44.5 |
38 |
46.5 |
22 |
G1/8 |
N204-L00 |
146.5 |
83 |
33 |
30.5 |
14.5 |
106 |
40.5 |
M5 |
45 |
44.5 |
38 |
46.5 |
22 |
G1/4 |
